Plano de deformações na secção composta

Este artigo também está disponível em
ENCSDEESFRITPTNLHURO
Traduzido por IA do inglês

Vejamos o fluxo de trabalho para o recálculo das forças internas numa secção transversal composta (obtidas a partir de software de Método dos Elementos Finitos) para o plano de deformações, que pode ser inserido no RCS.

Secção transversal

  • Classe de betão C30/37

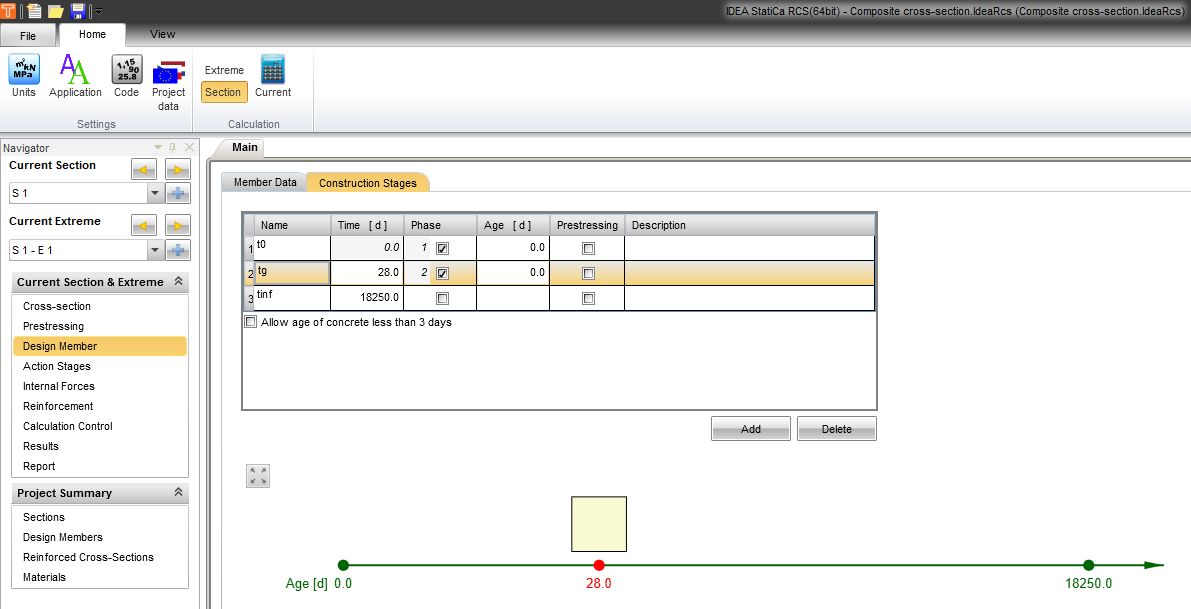

Fases de construção

Forças internas

  • Forças internas recebidas do software de terceiros para cada parte da secção separadamente

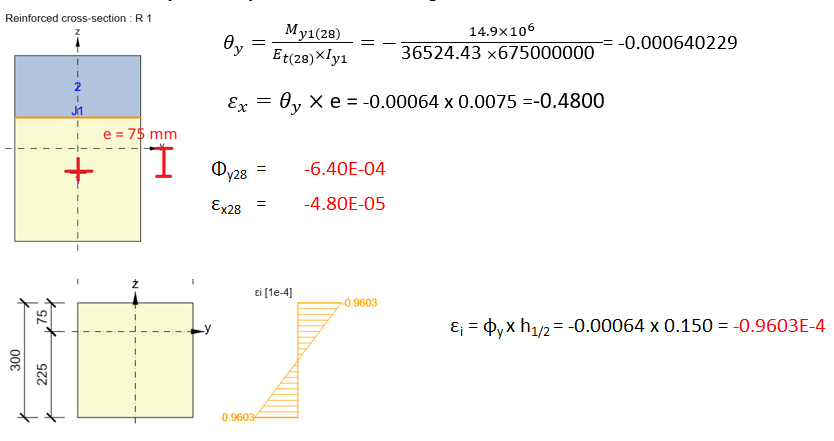

Plano de deformações aos 28 dias para o componente 1

  • O módulo de elasticidade tangente é utilizado para o cálculo. O módulo tangente é igual a 1,05 · \(E_{cm}\).
  • As forças internas são recalculadas para o centro de gravidade de toda a secção transversal (com laje de betão)

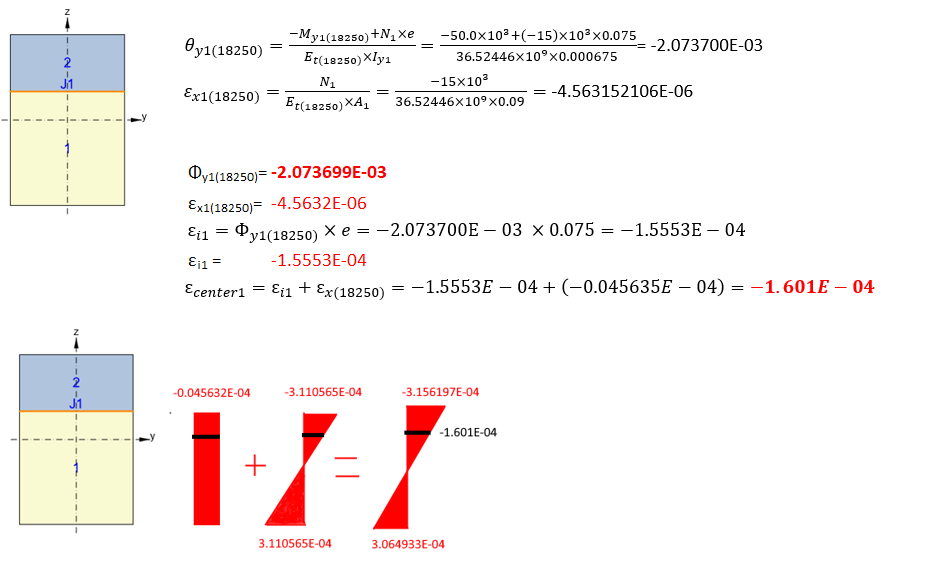

Plano de deformações aos 18 250 dias para o componente 1 - parte pré-fabricada

  • A curvatura é recalculada para o centro de gravidade da secção transversal total (com laje de betão). A força normal que atua no centro de gravidade da parte inferior (pré-fabricada) está localizada excentricamente em relação ao centro de gravidade da secção transversal total (com laje de betão) e provoca um momento fletor adicional.
  • Uma deformação axial \(ε_{x1}\) no centro de gravidade da secção transversal total (com laje de betão) define o deslocamento do plano de deformações calculado na parte pré-fabricada relativamente ao centro de gravidade da secção transversal total (com laje de betão).

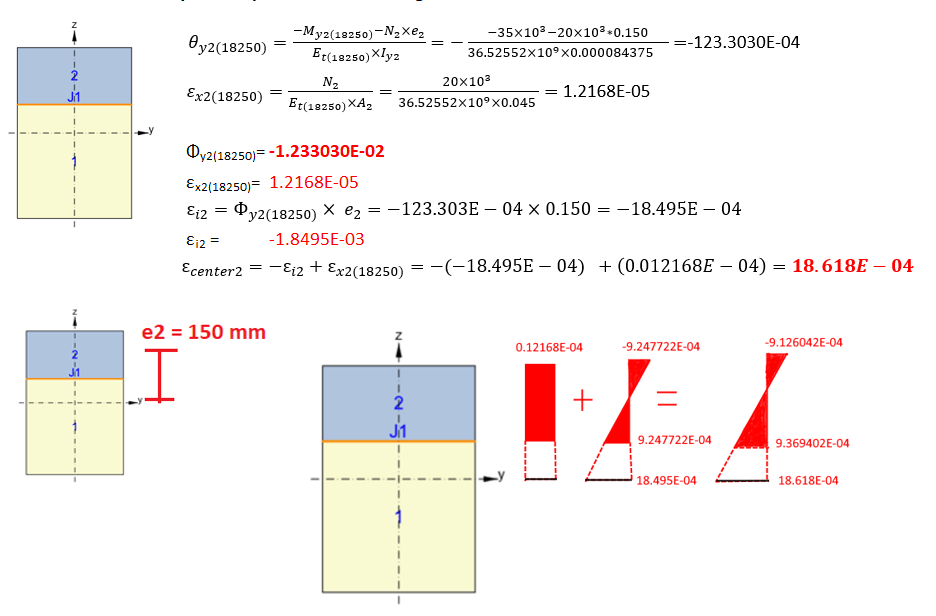

Plano de deformações aos 18 250 dias para o componente 2 - laje composta

  • A curvatura é recalculada para o centro de gravidade da secção transversal total (com laje de betão). A força normal que atua no centro de gravidade da parte superior (laje de betão) está localizada excentricamente em relação ao centro de gravidade da secção transversal total (com laje de betão) e provoca um momento fletor adicional.
  • Uma deformação axial \(ε_{x2}\) no centro de gravidade da secção transversal total (com laje de betão) define o deslocamento do plano de deformações calculado na parte pré-fabricada relativamente ao centro de gravidade da secção transversal total (com laje de betão).

Plano de deformações calculado
