Piano delle deformazioni sulla sezione composta

Sezione trasversale

• Classe di calcestruzzo C30/37

Fasi costruttive

Forze interne

• Forze interne ricevute dal software di terze parti per ciascuna parte della sezione separatamente

Piano delle deformazioni a 28 giorni per la componente 1

• Per il calcolo viene utilizzato il modulo di elasticità tangente. Il modulo tangente è uguale a 1,05 · \(E_{cm}\).
• Le forze interne vengono ricalcolate rispetto al baricentro dell'intera sezione trasversale (con soletta in calcestruzzo)

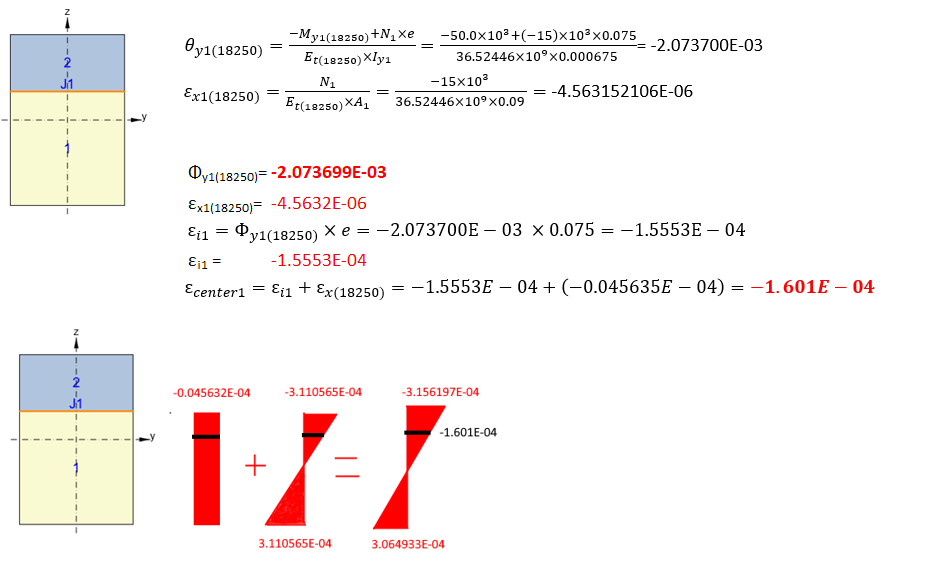

Piano delle deformazioni a 18.250 giorni per la componente 1 - parte prefabbricata

• La curvatura viene ricalcolata rispetto al baricentro della sezione trasversale totale (con soletta in calcestruzzo). La forza normale agente nel baricentro della parte inferiore (prefabbricata) è posizionata eccentricamente rispetto al baricentro della sezione trasversale totale (con soletta in calcestruzzo) e genera un momento flettente aggiuntivo.
• Una deformazione assiale \(ε_{x1}\) nel baricentro della sezione trasversale totale (con soletta in calcestruzzo) definisce lo spostamento del piano delle deformazioni calcolato sulla parte prefabbricata rispetto al baricentro della sezione trasversale totale (con soletta in calcestruzzo).

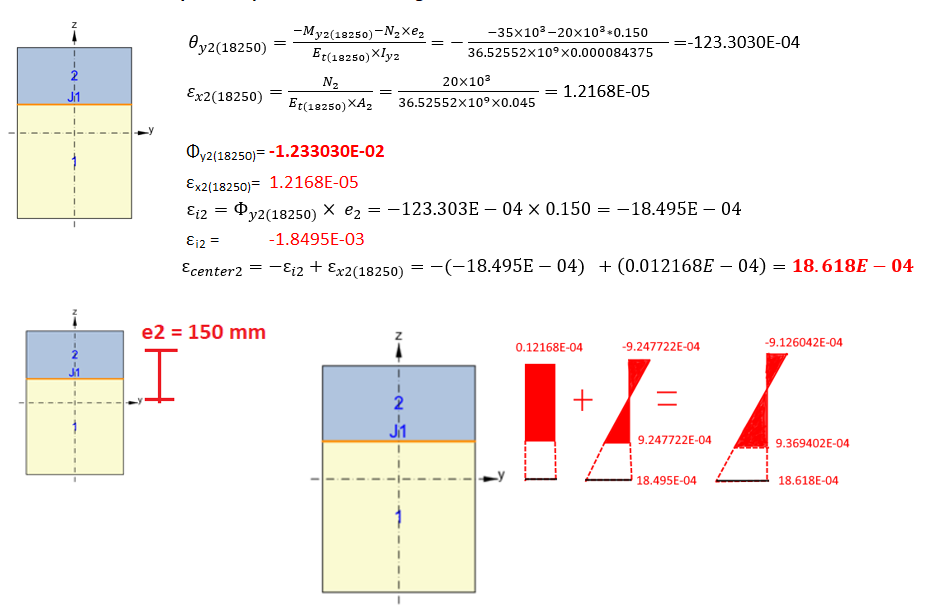

Piano delle deformazioni a 18.250 giorni per la componente 2 - soletta composita

• La curvatura viene ricalcolata rispetto al baricentro della sezione trasversale totale (con soletta in calcestruzzo). La forza normale agente nel baricentro della parte superiore (soletta in calcestruzzo) è posizionata eccentricamente rispetto al baricentro della sezione trasversale totale (con soletta in calcestruzzo) e genera un momento flettente aggiuntivo.
• Una deformazione assiale \(ε_{x2}\) nel baricentro della sezione trasversale totale (con soletta in calcestruzzo) definisce lo spostamento del piano delle deformazioni calcolato sulla parte prefabbricata rispetto al baricentro della sezione trasversale totale (con soletta in calcestruzzo).

Piano delle deformazioni calcolato
