Plan des déformations sur la section composite

Section transversale

• Classe de béton C30/37

Phases de construction

Efforts intérieurs

• Efforts intérieurs reçus du logiciel tiers pour chaque partie de la section séparément

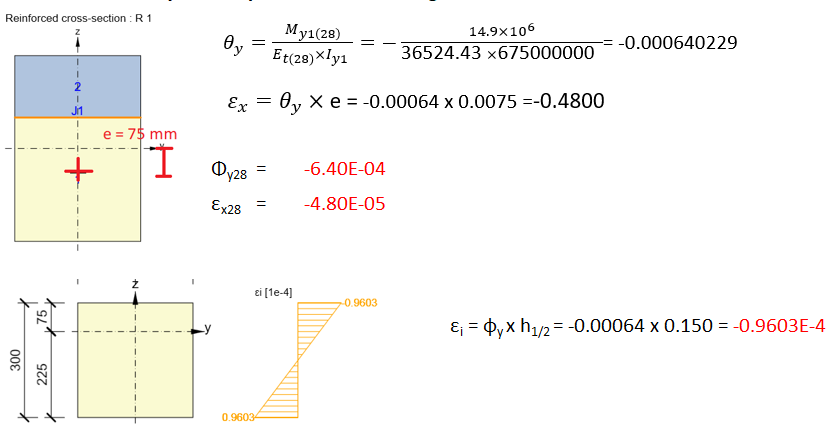

Plan des déformations à 28 jours pour le composant 1

• Le module d'élasticité tangent est utilisé pour le calcul. Le module tangent est égal à 1,05 · \(E_{cm}\).
• Les efforts intérieurs sont recalculés au centre de gravité de la section transversale totale (avec la dalle en béton)

Plan des déformations à 18 250 jours pour le composant 1 - partie préfabriquée

• La courbure est recalculée au centre de gravité de la section transversale totale (avec une dalle en béton). L'effort normal agissant au centre de gravité de la partie inférieure (préfabriquée) est situé de manière excentrique par rapport au centre de gravité de la section transversale totale (avec une dalle en béton) et provoque un moment fléchissant supplémentaire.
• Une déformation axiale \(ε_{x1}\) au centre de gravité de la section transversale totale (avec dalle en béton) définit le déplacement du plan des déformations calculé sur la partie préfabriquée par rapport au centre de gravité de la section transversale totale (avec dalle en béton).

Plan des déformations à 18 250 jours pour le composant 2 - dalle composite

• La courbure est recalculée au centre de gravité de la section transversale totale (avec une dalle en béton). L'effort normal agissant au centre de gravité de la partie supérieure (dalle en béton) est situé de manière excentrique par rapport au centre de gravité de la section transversale totale (avec une dalle en béton) et provoque un moment fléchissant supplémentaire.
• Une déformation axiale \(ε_{x2}\) au centre de gravité de la section transversale totale (avec dalle en béton) définit le déplacement du plan des déformations calculé sur la partie préfabriquée par rapport au centre de gravité de la section transversale totale (avec dalle en béton).

Plan des déformations calculé
