A avaliação de estruturas de secção variável pode tornar-se simples. Como? Muito facilmente - com a ajuda da aplicação IDEA StatiCa Member.
Foi implementada uma nova propriedade dos elementos analisados. Pode decidir se está a modelar elementos prismáticos ou de secção variável.

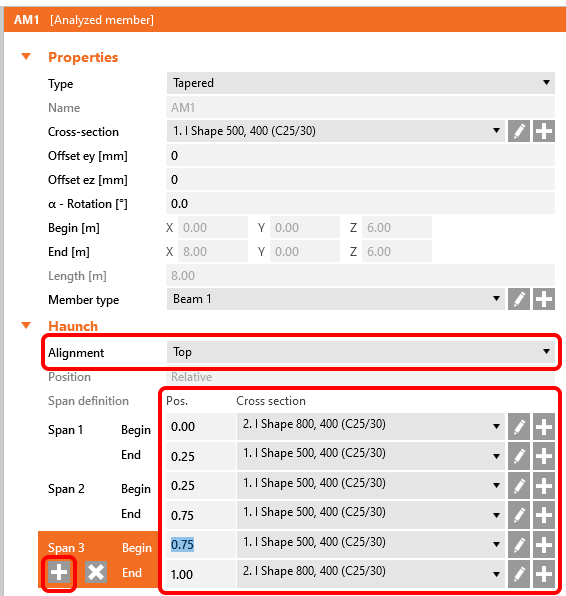

A geometria das mísulas pode ser definida utilizando coordenadas relativas. E pode ter tantas mísulas quantas as necessárias. Basta clicar no botão de adição e adicionar uma nova. Em seguida, especifique a secção transversal da mísula e atribua-a à aresta correta. Além disso, a mísula pode ser alinhada com a aresta superior, a aresta inferior ou o centro do elemento.

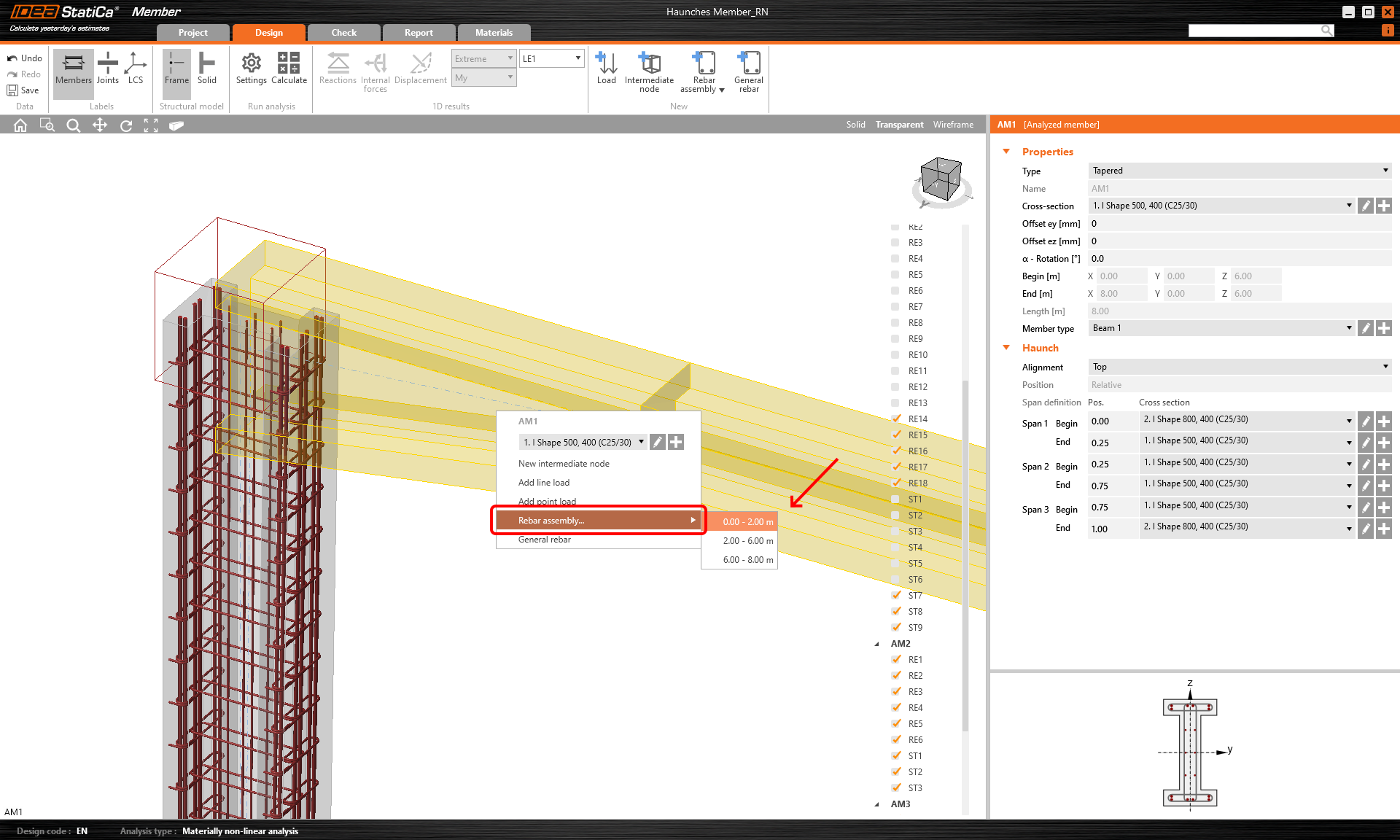

A armadura pode ser especificada de duas formas. A primeira é com a ajuda de um conjunto de varões utilizando o editor que poderá conhecer das nossas outras aplicações de betão. Deve definir a armadura para cada parte do elemento - de secção variável e prismática.

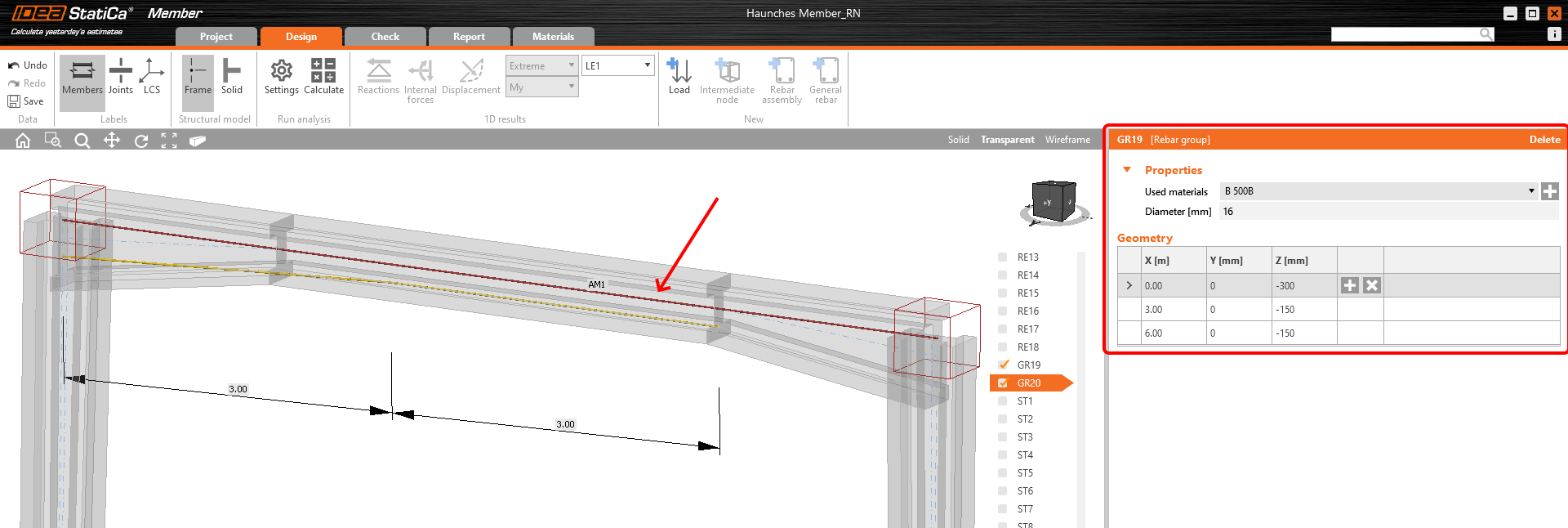

A segunda é através da opção "Varão geral". Nesse caso, pode modelar, por exemplo, um varão contínuo ao longo do comprimento do elemento de betão utilizando coordenadas.

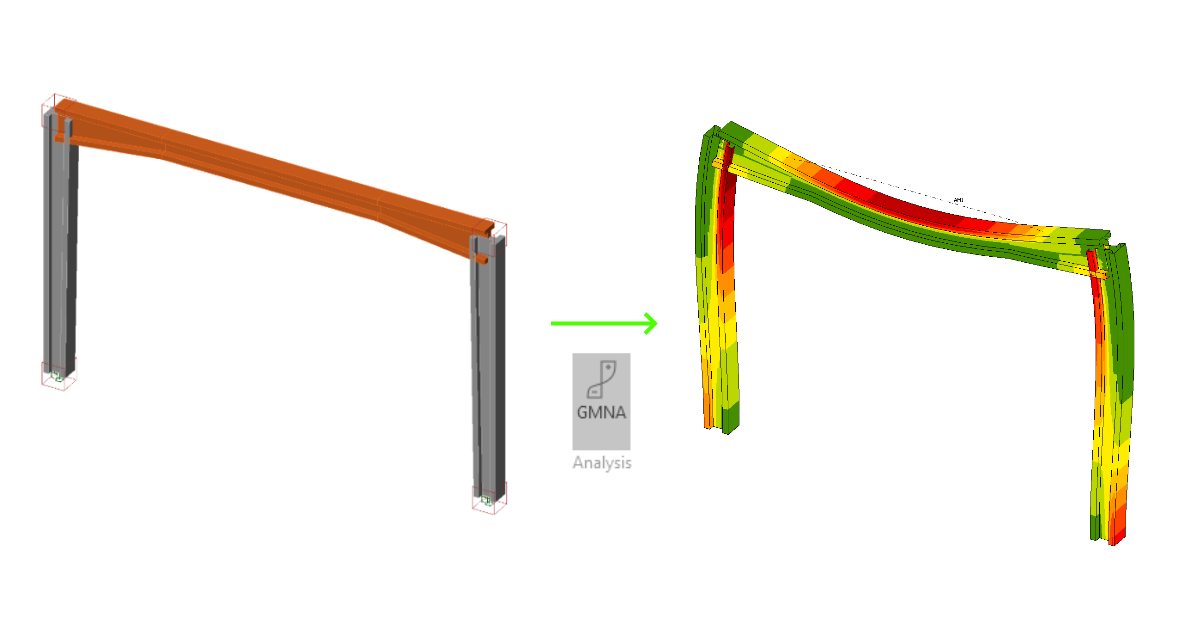

Quando terminar a modelação, nada o impede de executar a análise. Cabe-lhe a si decidir se executa primeiro a análise linear (LA) ou avança diretamente para a análise não linear geométrica e material (GMNA).
Tenha em atenção que a GMNA não inclui a verificação ao corte. Para essa avaliação, a análise linear deve ser executada. A análise térmica não é suportada para elementos de secção variável.
Disponível nas edições Expert e Enhanced do IDEA StatiCa Concrete and Prestressing.
