A kúpos szerkezetek értékelése gyerekjáték lehet. Hogyan? Nagyon egyszerűen - az IDEA StatiCa Member alkalmazás segítségével.
Az elemzett szerkezeti elemek egy új tulajdonsága került bevezetésre. Eldöntheti, hogy prizmás vagy kúpos szerkezeti elemeket modellez-e.

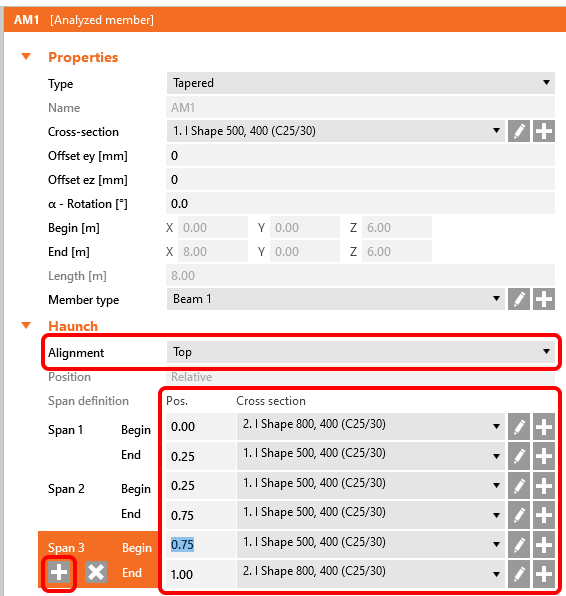

A vállak geometriája relatív koordinátákkal adható meg. És annyi vállt adhat meg, amennyire szüksége van. Csak kattintson a plusz gombra, és adjon hozzá egy újat. Ezután adja meg a váll keresztmetszetét, és rendelje hozzá a megfelelő élhez. Ezen felül a váll igazítható a szerkezeti elem felső éléhez, alsó éléhez vagy középvonalához.

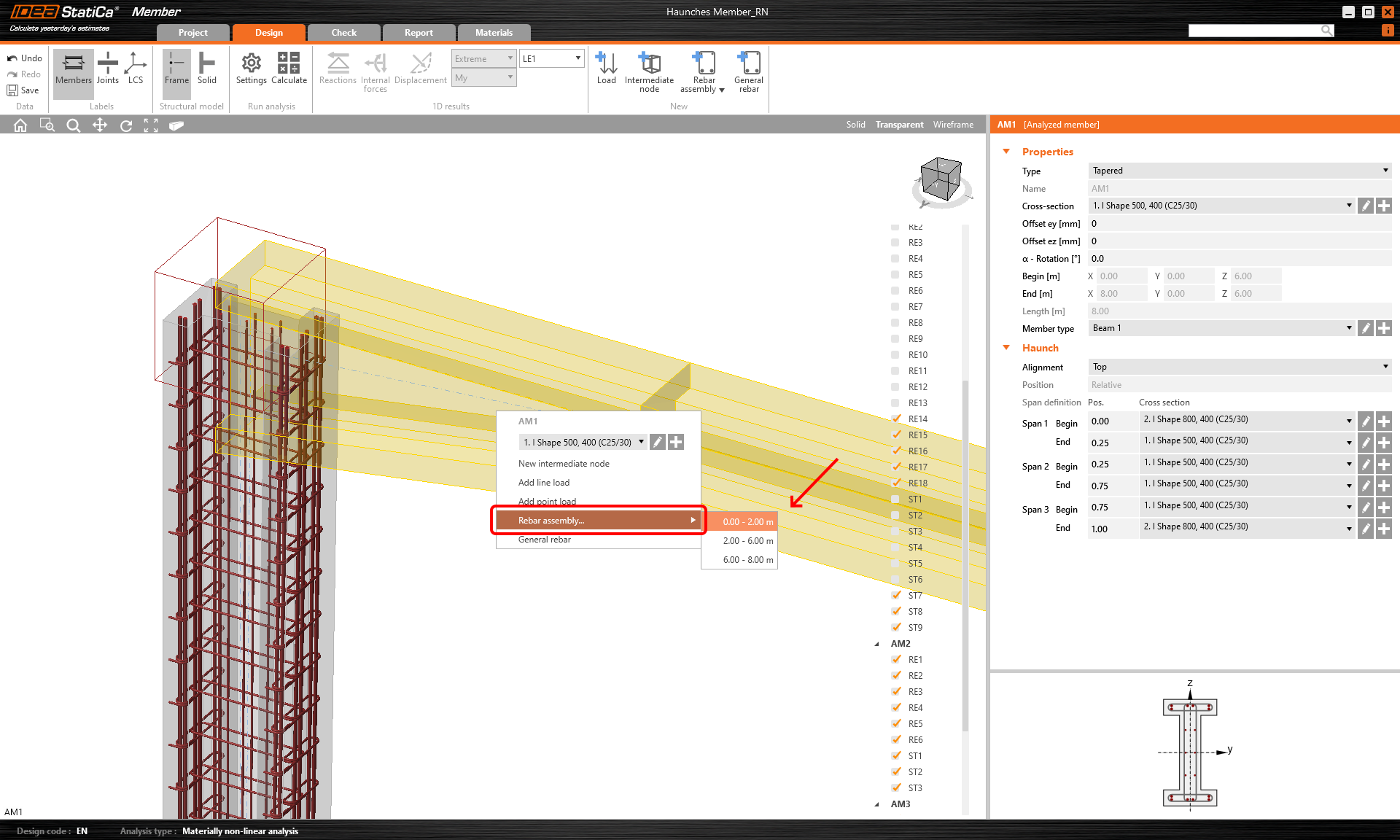

A vasalás kétféleképpen adható meg. Az első a betonvasalás-összeállítás segítségével, a szerkesztő használatával, amelyet más betonalkalmazásainkból ismerhet. Meg kell határoznia a vasalást a szerkezeti elem minden részéhez - kúpos és prizmás részekhez egyaránt.

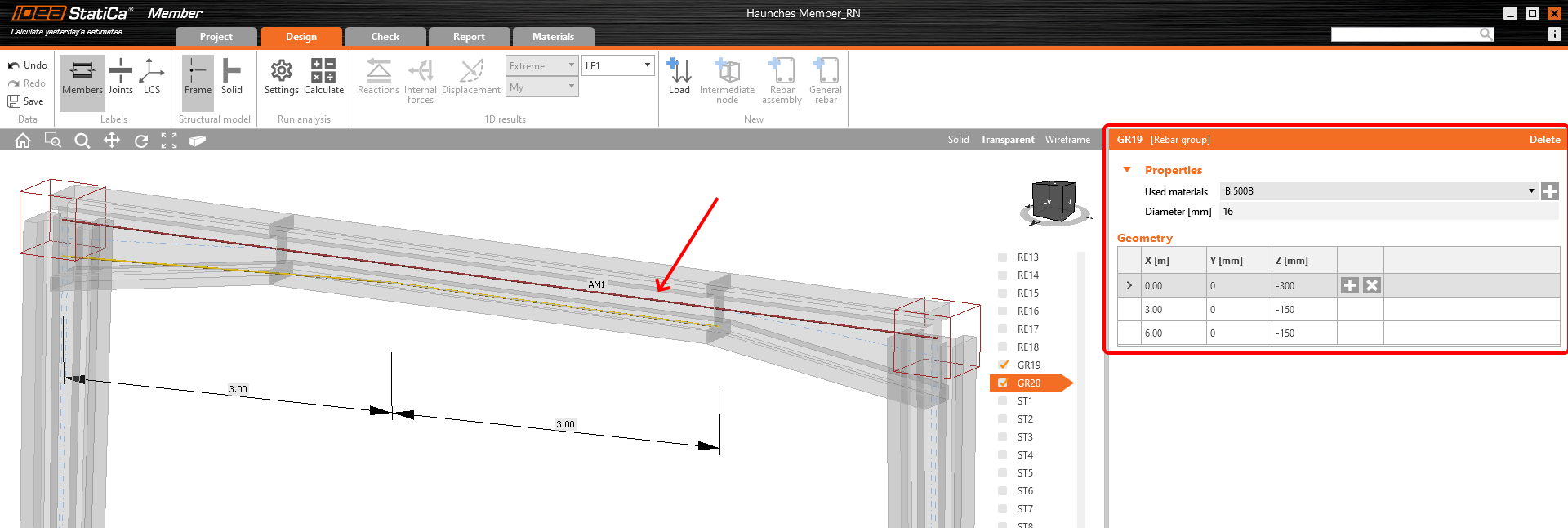

A második az "Általános betonvas" opción keresztül. Ebben az esetben például koordináták segítségével modellezhető folytonos betonvas a betonszerkezeti elem teljes hosszán.

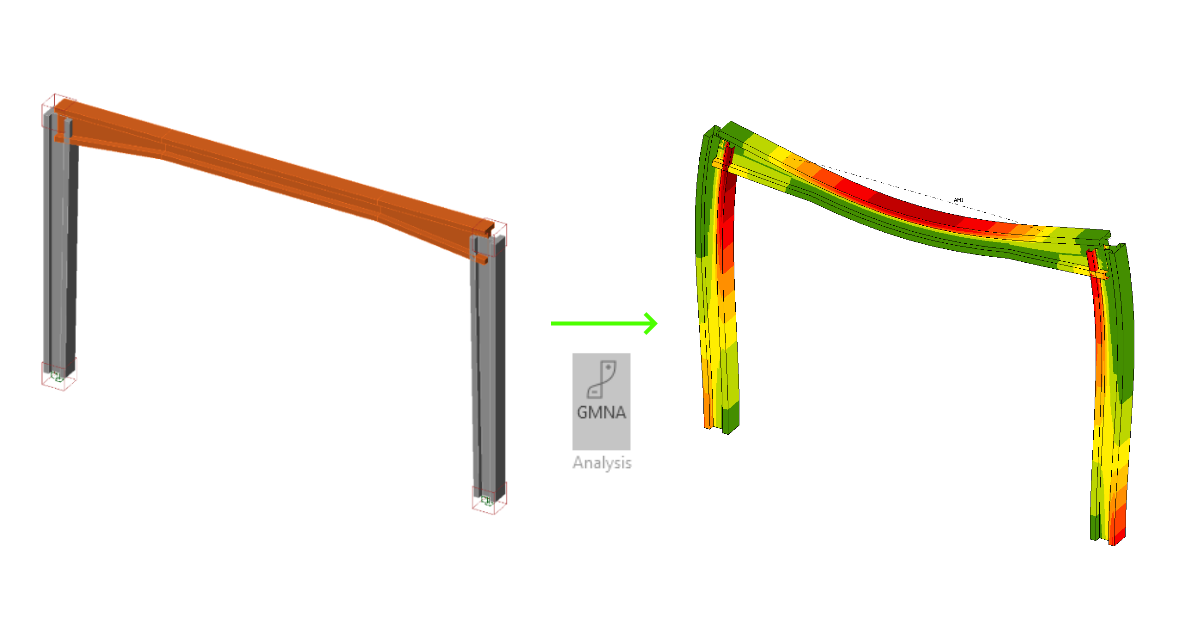

Ha elkészült a modellezéssel, semmi sem akadályozza meg az analízis futtatásában. Önön múlik, hogy először lineáris analízist (LA) futtat-e, vagy egyenesen a geometriailag és anyagilag nemlineáris analízisre (GMNA) ugrik.
Vegye figyelembe, hogy a GMNA nem tartalmaz nyírásellenőrzést. Az ilyen értékeléshez lineáris analízist kell futtatni. A hőanalízis kúpos szerkezeti elemek esetén nem támogatott.
Elérhető az IDEA StatiCa Concrete and Prestressing Expert és Enhanced kiadásaiban egyaránt.
