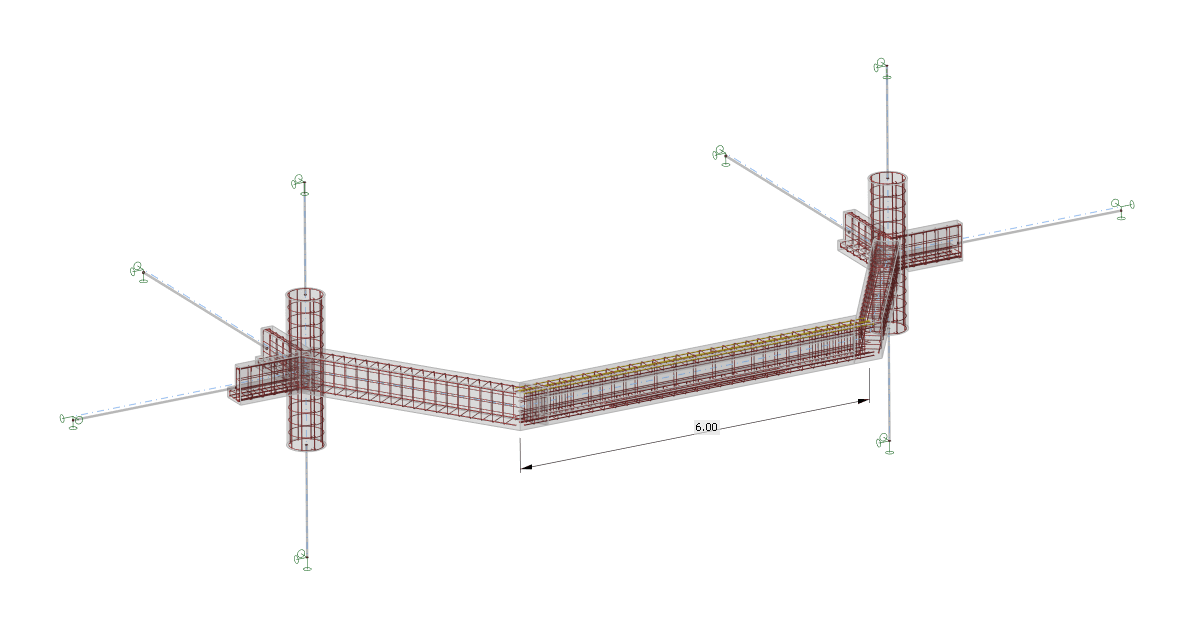

A 20.1-es kiadás egy új alkalmazást hoz a betonszerkezetek tervezéséhez - Beton szerkezeti elem BÉTA. Modellezzen, vasaljon és végezzen szabványellenőrzést egy kritikus betonszerkezeti elemen percek alatt.
Geometria
Új alkalmazásunknak köszönhetően a felhasználó könnyen tervezhet és értékelhet térbeli vasbeton szerkezeteket, amelyek 1-D elemekből, gerendákból és oszlopokból állnak. A jövőben lehetőség nyílik tetszőleges topológiájú térbeli 3-D szerkezeti elemek elemzésére is.
Teher
A terhelés bármely szerkezeti elem tengelyének irányában alkalmazható vonalmegoszló teher formájában. A kapcsolódó elemek végpontjaira pontszerű erők (és nyomatékok) vihetők fel, amelyek a globális analízisből kapott csomóponti erőket képviselik.
Vasalás
Jól ismert párbeszédablakunk segítségével a felhasználó minden egyes elemben megtervezheti a hosszvasalást és a kengyeleket. Az előre definiált sablonok felgyorsíthatják a vasalástervezés teljes folyamatát. Minden hosszvasalás-csoport, valamint a kengyelek könnyen szerkeszthetők a Tulajdonságok ablakban.

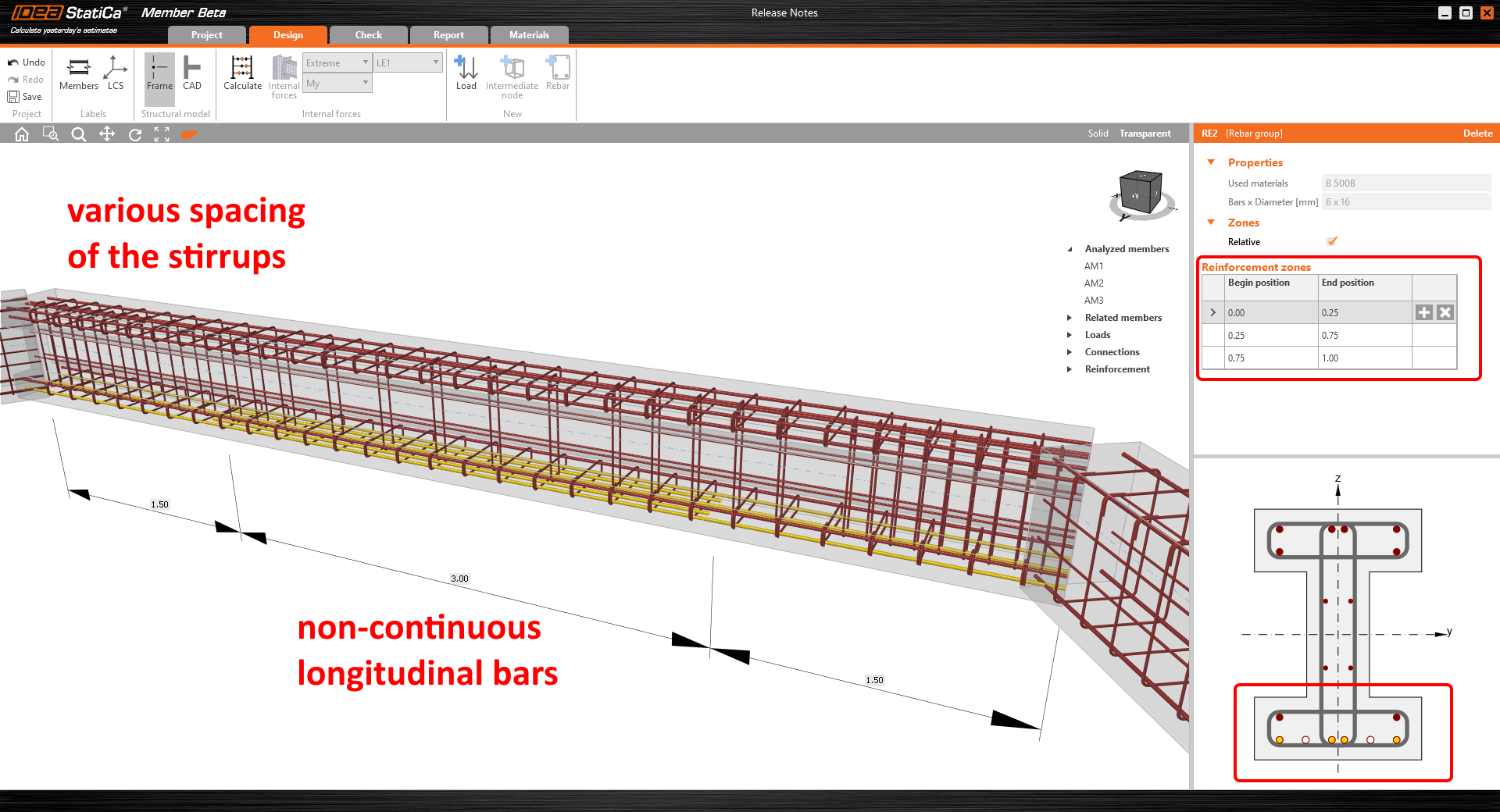

Az elem hossza mentén több vasalási zónát is meghatározhat, és bonyolult vasalási elrendezést hozhat létre, beleértve a kengyelek különböző osztásközét és a hosszvasaló rudak hosszát.
Analízis
Egy szerkezeti modellhez több különböző analízistípus is elérhető lesz. Jelenleg csak lineáris analízis végezhető, de más analízistípusok is bevezetésre kerülnek a következő kiadásokban.

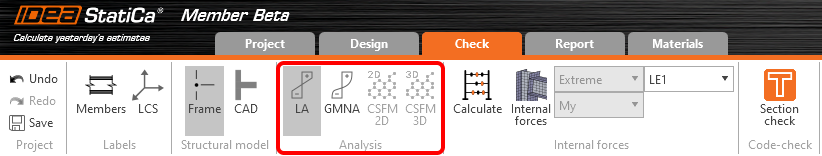

Négy analízistípus lesz elérhető a betonszerkezeti elemek vizsgálatához. Jelenleg a lineáris analízis futtatható a Beton szerkezeti elem Béta verzióban, a másik három analízistípus fejlesztés alatt áll, vagy a végső finomhangolásszakaszában van.
- Lineáris analízis (LA): implementálva a Beton szerkezeti elem Béta verzióban
- Geometriailag és anyagilag nemlineáris analízis, beleértve a hőanalízist (GMNA): fejlesztés alatt
- Compatible Stress Field Method 2D (CSFM 2D): kifejlesztve/fejlesztés alatt (a CSFM elérhető az IDEA StatiCa Detail alkalmazásban)
- Compatible Stress Field Method 3D (CSFM 3D): fejlesztés alatt
Keresztmetszet-ellenőrzés

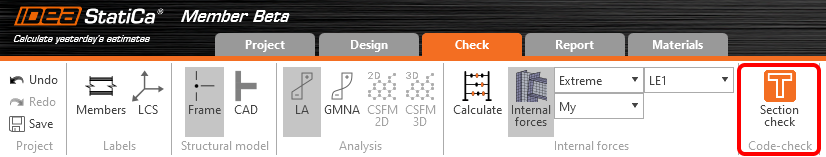

A lineáris analízis után a felhasználó részletes keresztmetszet-ellenőrzést futtathat az RCS alkalmazás segítségével, amely automatikusan kiválasztja a legjobban kihasznált keresztmetszeteket az elemzett szerkezeti elemeken, és értékeli azokat.
Elérhető az Expert és az Enhanced kiadásban.
