강구조물의 설계 프로세스에서 IDEA StatiCa Checkbot 이 어떻게 활용되는지 살펴보겠습니다. 간략한 동영상과 첨부 파일을 통해 이전 설계 단계의 데이터를 활용하여 소중한 시간을 절약하는 방법을 확인할 수 있습니다.
- FEA 모델
전체 구조 모델을 설계하고 분석하는 FEA 모델에서 시작합니다. 이 단계의 결과물은 주로 부재의 규정 검토와 모델 전체에 걸쳐 계산된 내력입니다. - Checkbot 모델
그런 다음 이 데이터를 Checkbot으로 가져오며, 여기서 모든 특정 강구조 연결이 Connection 앱에서 설계 및 검토됩니다. - IFC 내보내기
그런 다음 특정 좌표를 유지하면서 선택한 모든 연결 모델을 단일 클릭 기능으로 IFC (Industry Foundation Classes) 형식으로 내보냅니다. IFC 내보내기에 대해 자세히 알아보기. - CAD 가져오기
IFC 모델이 준비되면 CAD 소프트웨어에서 IFC 가져오기를 사용하여 설계된 연결을 3D 도면 프로젝트로 가져와 추가 처리할 수 있습니다.
철골 화물 홀의 샘플 프로젝트를 다운로드하여(또는 아래에서 다운로드 클릭) 이 워크플로우를 직접 시도해 보거나, 보유한 프로젝트를 사용해 보세요!

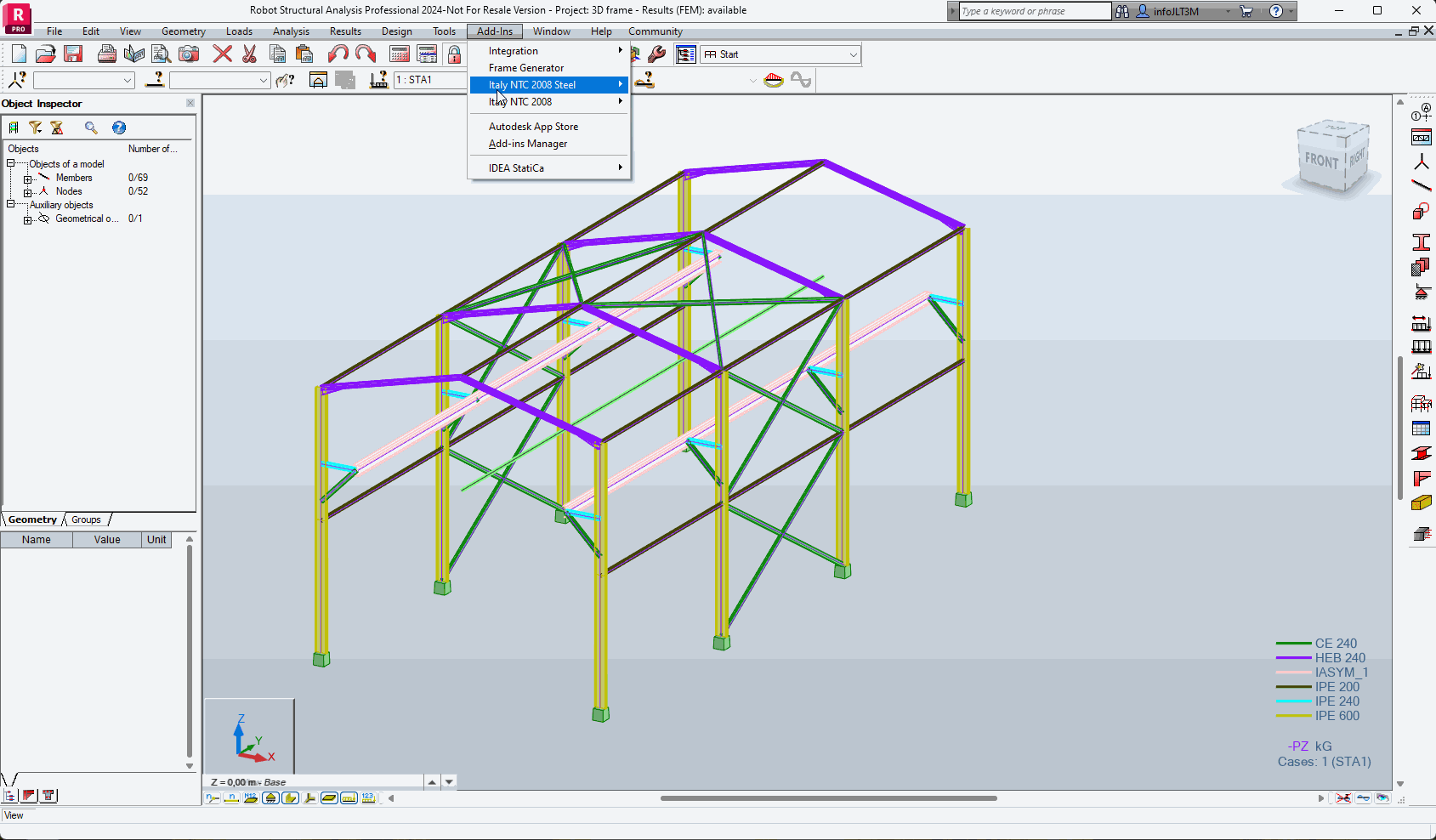

전체 구조는 Autodesk Robot에서 준비되었으며, 접합부는 IDEA StatiCa Connection 앱에서 설계되었고, 모든 것은 IDEA StatiCa Checkbot을 통해 관리되었습니다.
