Checkbot에서 편집 가능한 연결 내보내기

This article is also available in
ENDEESFRITPTNLHUROKRPLTHTR

많은 고객들로부터 IDEA StatiCa Connection 부재 모델을 Checkbot 내의 동기화된 모델과 독립적으로 작업하고 싶다는 의견을 자주 듣습니다. 여러 이유로, 새로운 "내보내기" 기능은 일상적인 설계 워크플로우에 도움이 될 수 있습니다.

따라서 Checkbot에서 편집 가능한 파일을 내보내는 기능이 버전 22.0에 도입되었습니다.

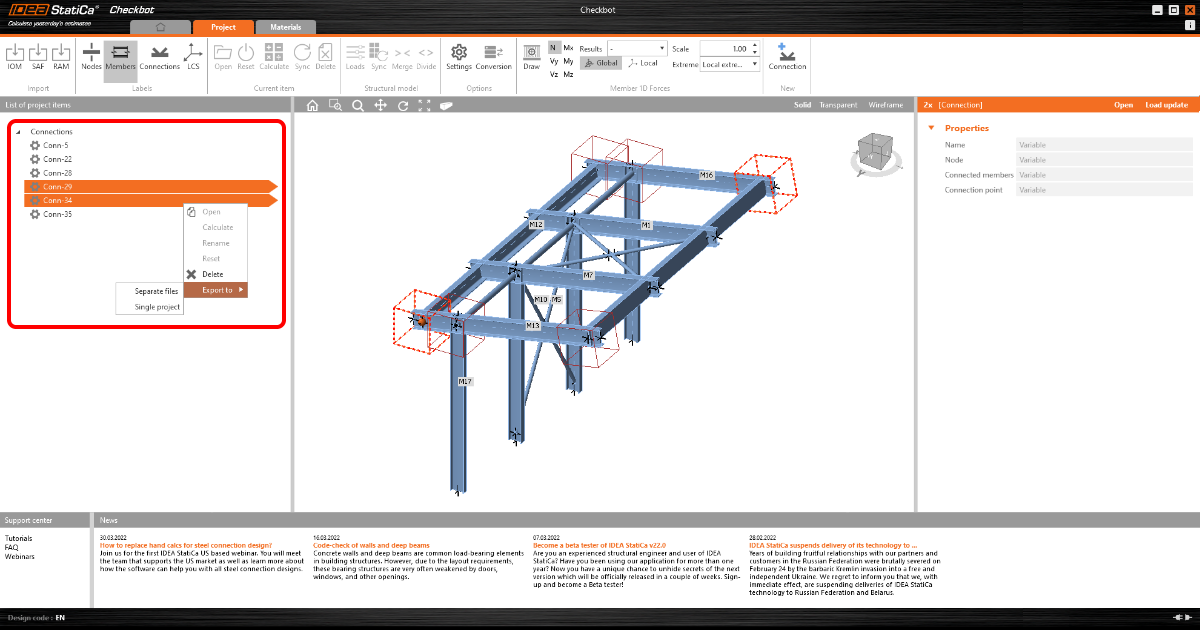

이제 사용자는 특정 연결에 대해 마우스 오른쪽 버튼 메뉴에서 내보내기 기능을 열고 다음과 같이 저장할 수 있습니다:

  1. 개별 파일 - Checkbot의 프로젝트 항목 목록에서 선택한 각 Connection에 대해 개별 IDEA Connection 프로젝트 파일이 생성됩니다.
  2. 단일 프로젝트 - Checkbot에 나열된 선택한 Connection들로부터 여러 연결 모델이 포함된 하나의 다중 연결 IDEA 프로젝트 파일이 생성됩니다(하나의 파일에서 모든 연결의 일괄 보고서 출력 가능).

개별 프로젝트 파일이 내보내지면 원래 Checkbot 구조 모델과의 연결이 끊어지므로, 이후 제3자 애플리케이션과의 동기화 또는 Checkbot에서의 관리는 불가능합니다.

IDEA StatiCa Steel의 Expert 및 Enhanced 에디션 모두에서 사용 가능합니다.
