1 Új projekt
Nyissa meg az IDEA StatiCa alkalmazást, és válassza a Member alkalmazást.

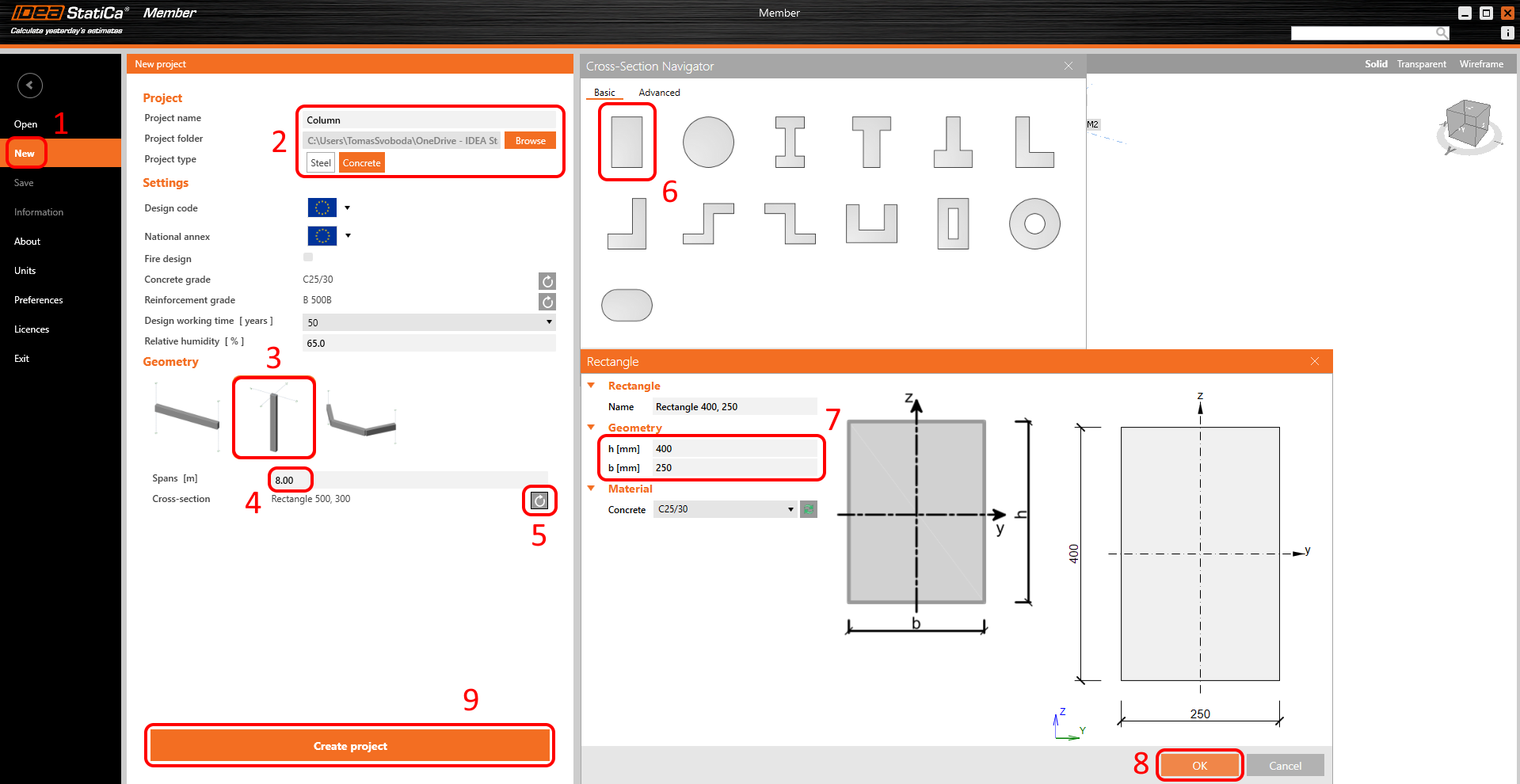

Hozzon létre egy új projektet (1), adja meg a nevét, és válasszon egy mappát, ahová menteni kívánja. Ezután válassza ki a projekt típusát: Beton (2), valamint a topológia (3) típusát. Adja meg az oszlop magasságát 8 m (4) értékre. Kattintson a nyílra (5) a keresztmetszet beállításához. Válassza a téglalap keresztmetszetet (6). Módosítsa a méreteket (7), majd kattintson az OK gombra (8). Végül kattintson a Projekt létrehozása (9) gombra.
2 Tervezés
Az oszlop most létrejött a kapcsolódó elemekkel együtt. Törölje az összes Kapcsolódó elemet.
A támaszok módosítása szükséges. Ehhez válassza ki a JOINT1 csomópontot, és módosítsa a támaszt. Ezután válassza ki a második JOINT2 csomópontot, és módosítsa annak támaszát is. A szabadságfokok az alábbi ábrán láthatók.
A következő lépés a vasalás elrendezésének meghatározása. Válassza ki az elemzett elemet AM1 (1), majd kattintson a Vasalás összeállítása (2) gombra. Ezután adja meg a vasalást (3) a sablon segítségével. Az értékek be vannak állítva, csak ellenőrizze őket (4), majd erősítse meg (5).

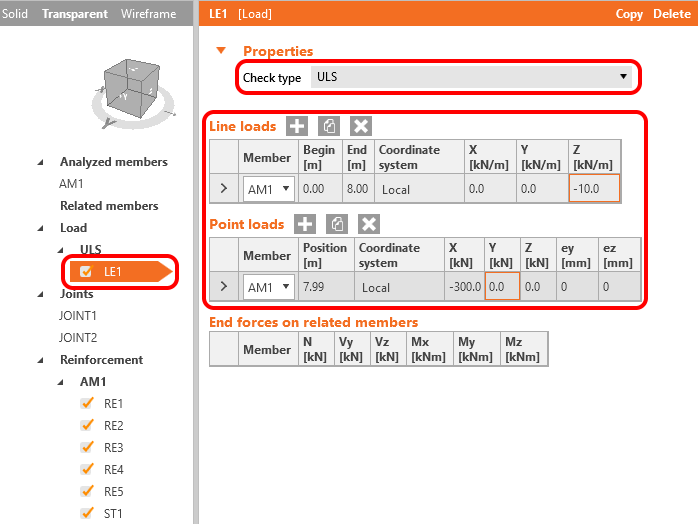

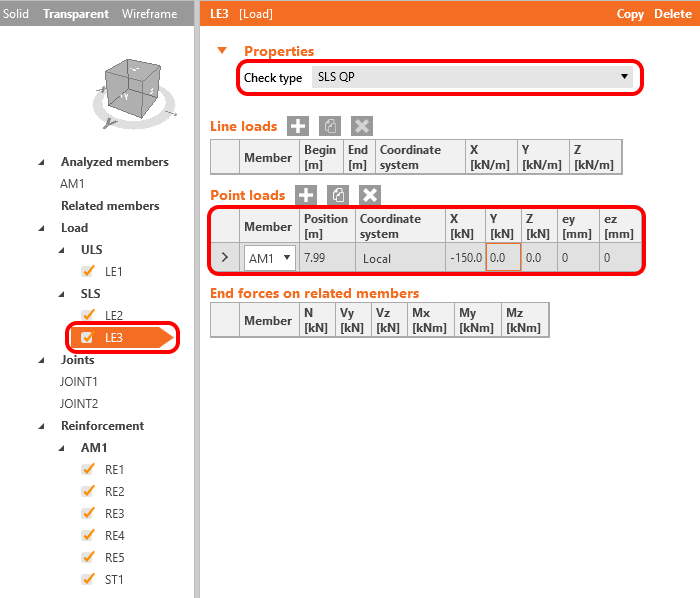

Az utolsó meghatározandó elem a Teher. Állítson be három teherkombinációt.

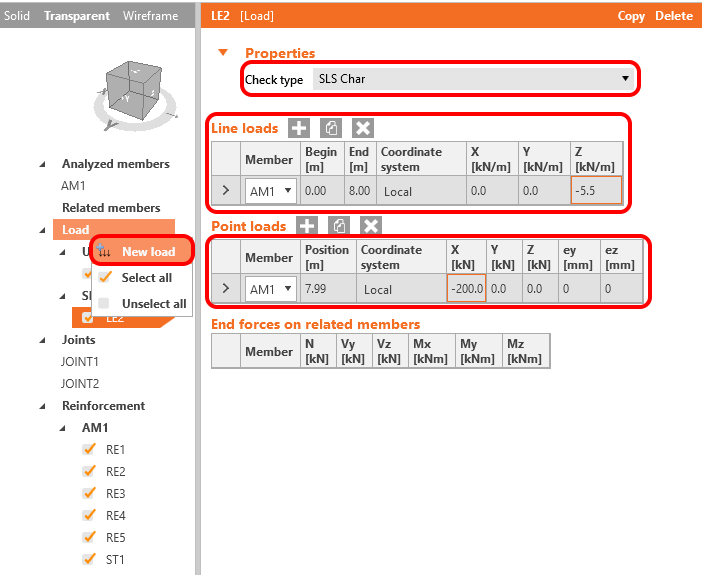

Új teherkombináció hozzáadásához kattintson jobb gombbal a Teherre, és válassza az Új teher lehetőséget.

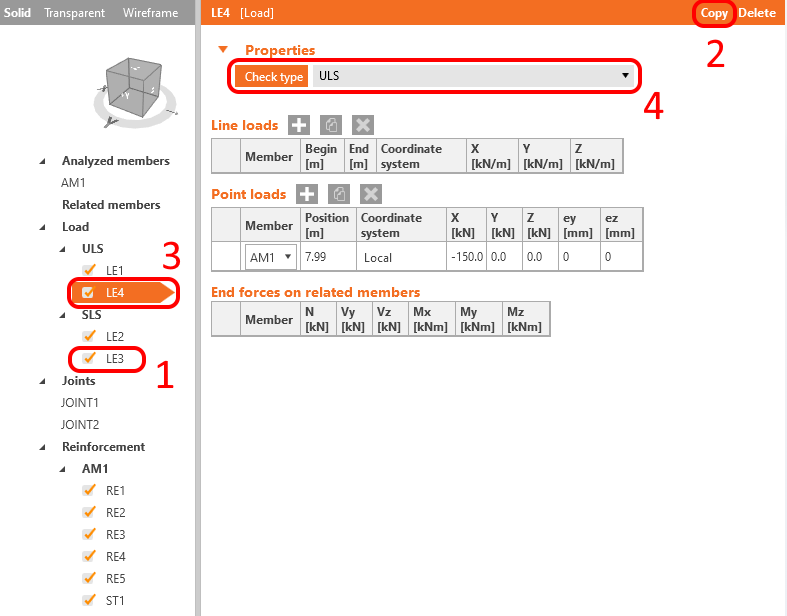

Most hozza létre a LE4 segédterhelési esetet. Ezt az esetet a kúszási hatás figyelembevételéhez szükséges pótlagos excentricitás meghatározására fogja használni. Másolja a LE3 terhelési esetet, és az újat állítsa ULS ellenőrzési típusra.
3 Ellenőrzés

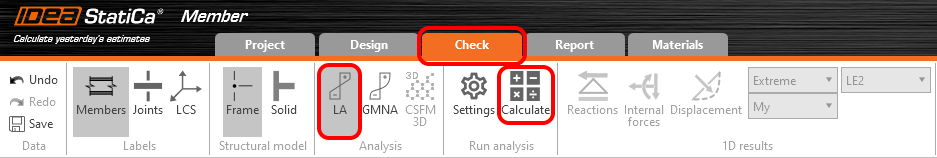

A modell elkészült. Kattintson a Számítás gombra a Lineáris analízis elvégzéséhez.

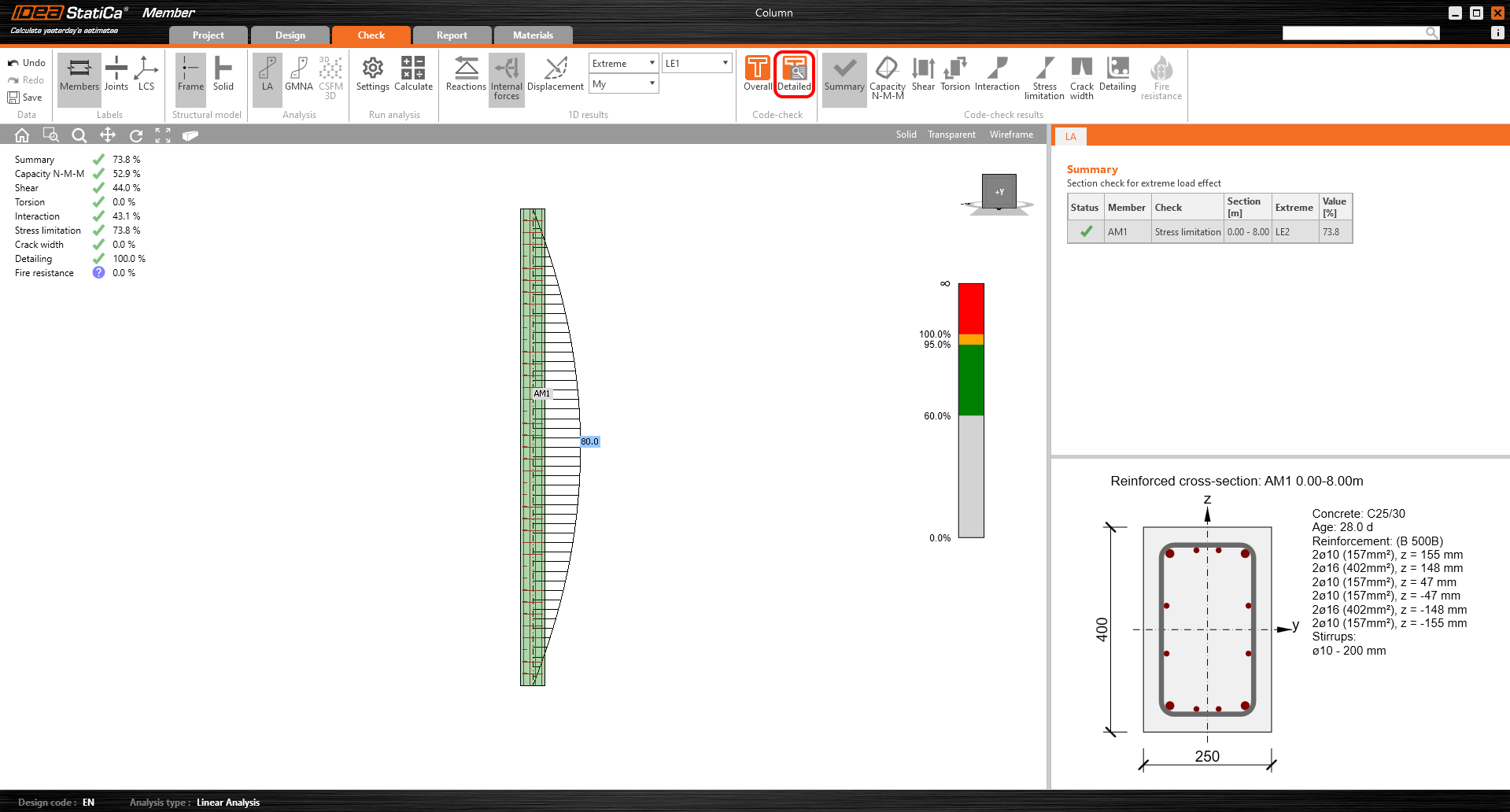

A lineáris analízis elvégzése után a képernyő bal oldalán láthatja az eredmények összefoglalóját. Az 1D eredmény eszközök segítségével ellenőrizheti a belső erőket, az elmozdulásokat és a reakciókat, vagy áttekintheti a szabványellenőrzés eredményeit. A részletes szabványellenőrzés elvégzéséhez kattintson a Részletes gombra.

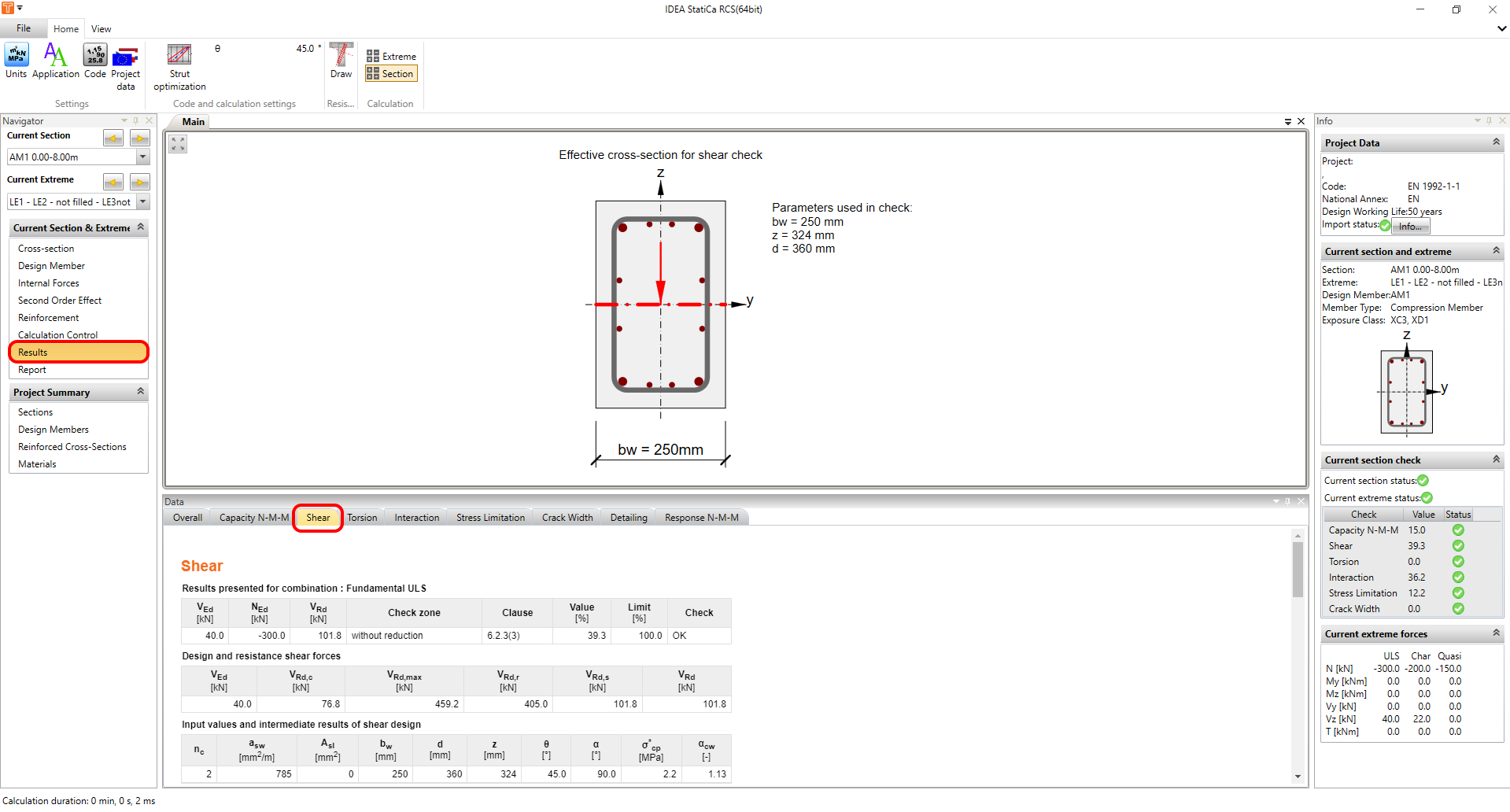

Megnyílik az RCS modul. A nyírási szabványellenőrzés elvégzéséhez lépjen a navigátorban az Eredmények menüpontra, és válassza a Nyírás fület. A GMNIA nem veszi figyelembe a nyírást és a csavarást. A nyírási ellenőrzést a lineáris analízis és az RCS module segítségével kell elvégezni.

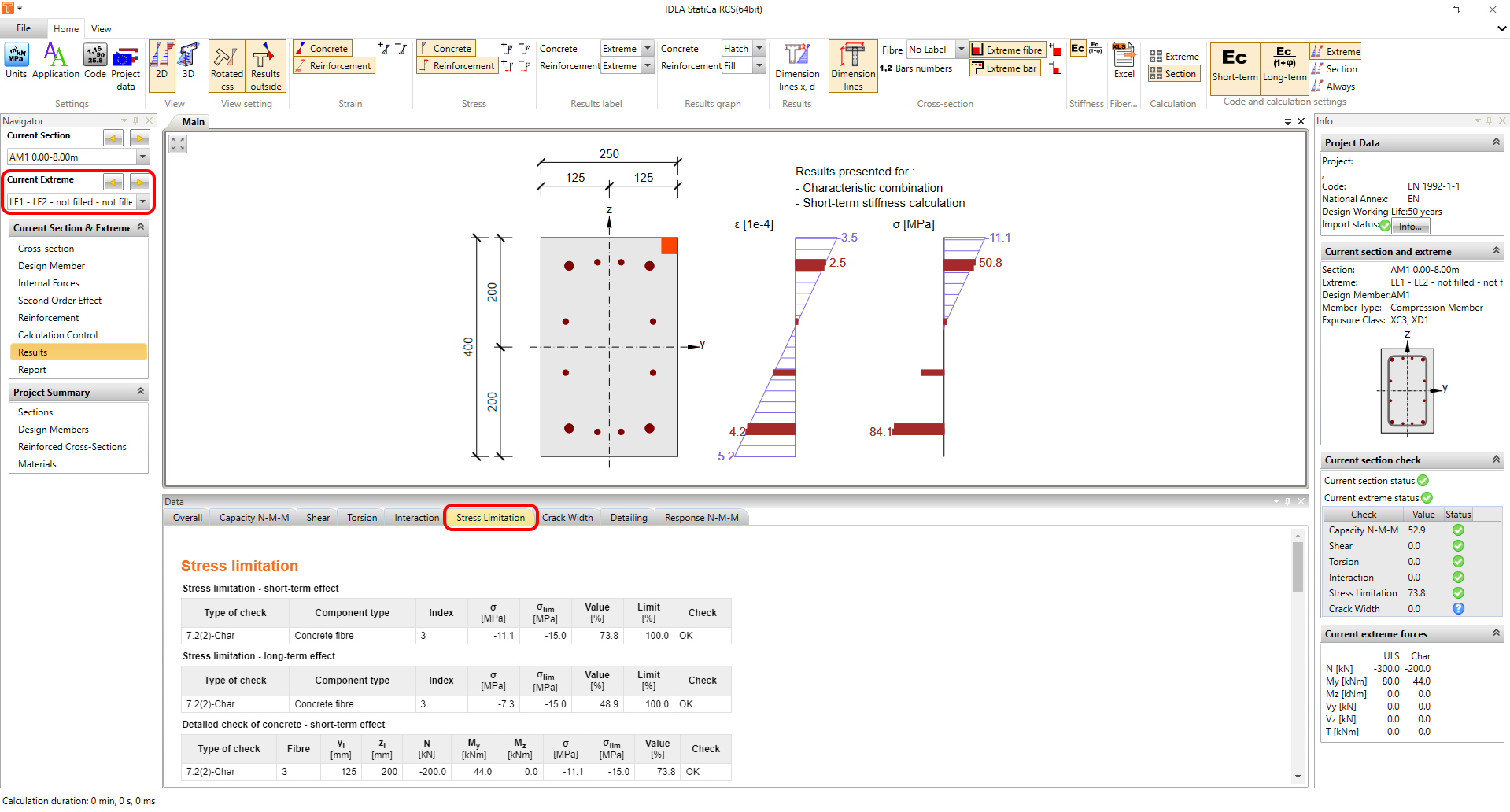

Áttekintheti az összes eredményt. Például lépjen a Feszültségkorlátozás ellenőrzésre, és módosítsa az Aktuális szélsőértéket.
Ezt a lineáris feszültséget összehasonlíthatja a nemlineáris eredményekkel az összes nemlineáris számítás elvégzése után.
Zárja be az RCS modult, és folytassa az MNA - Anyagi nemlineáris analízis.

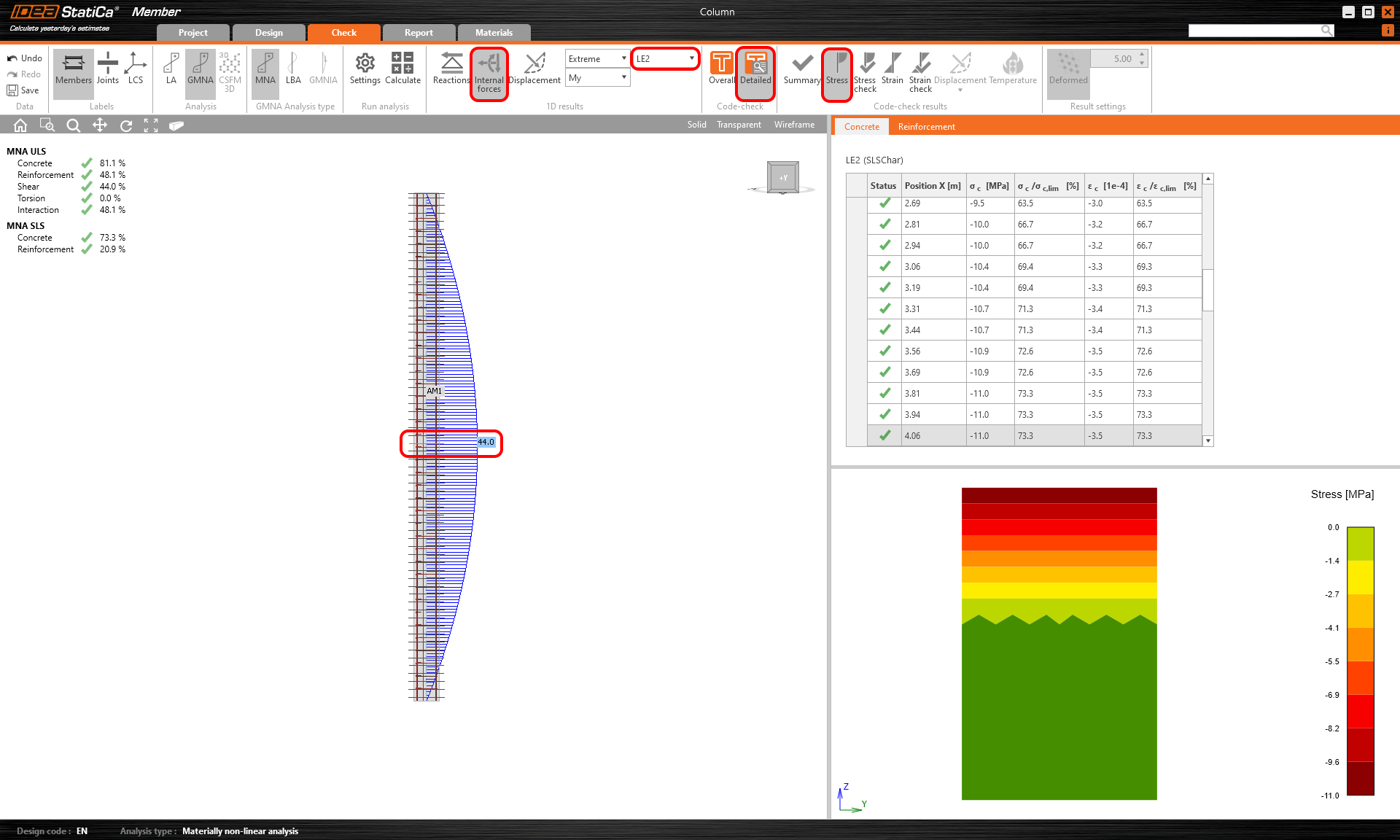

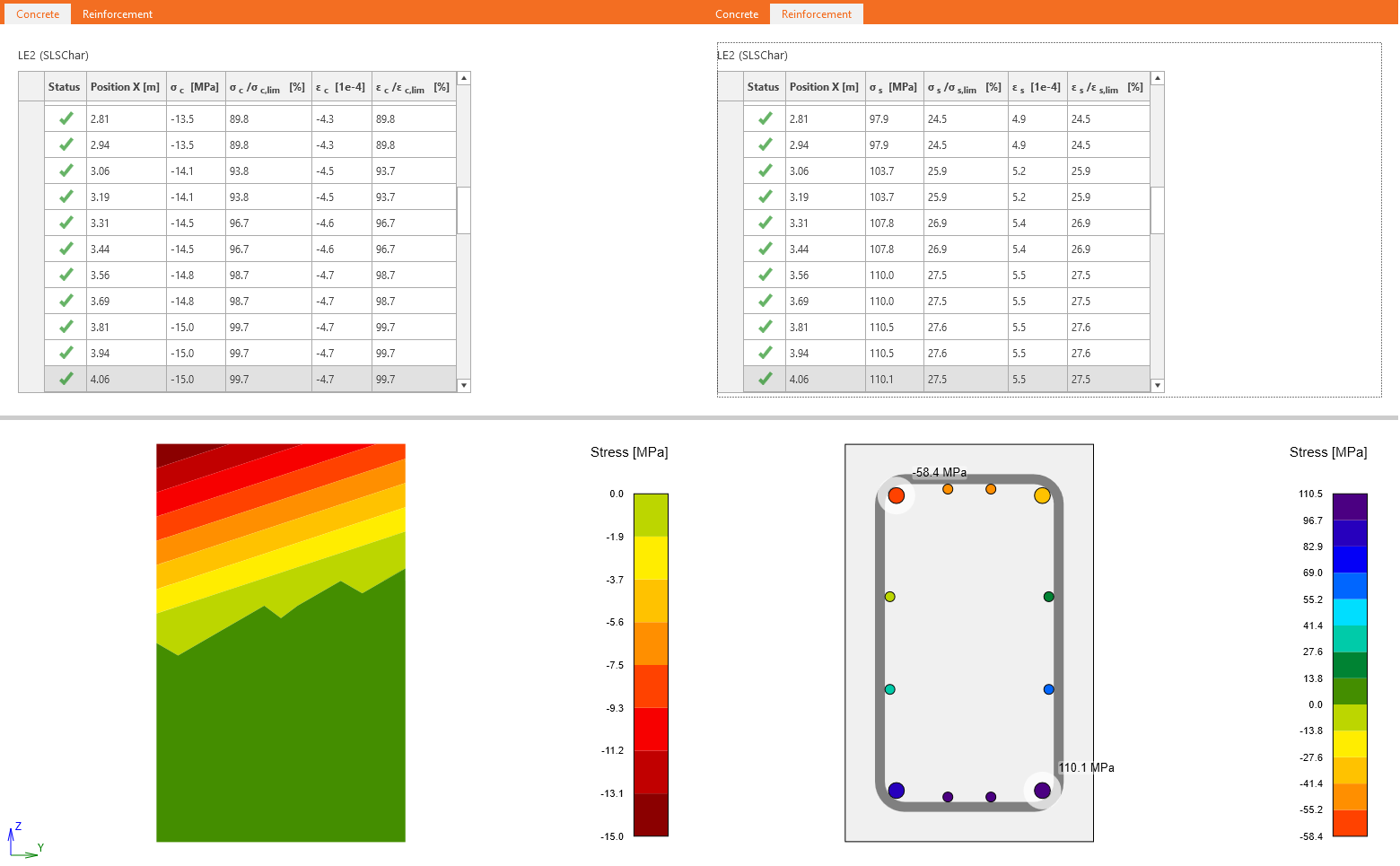

A számítás elvégzése után ellenőrizheti az eredményeket, és összehasonlíthatja azokat az RCS modul eredményeivel. Ehhez válassza ki az SLS teherkombinációt LE2, majd kattintson a Részletes és a Feszültség gombra. Ezután ki kell választania a kritikus keresztmetszetet. Ezt követően láthatja, hogy jó egyezés van az RCS modulból és az MNA analízisből kapott feszültségek között.
Futtassa az LBA - Lineáris kihajlási analízist.

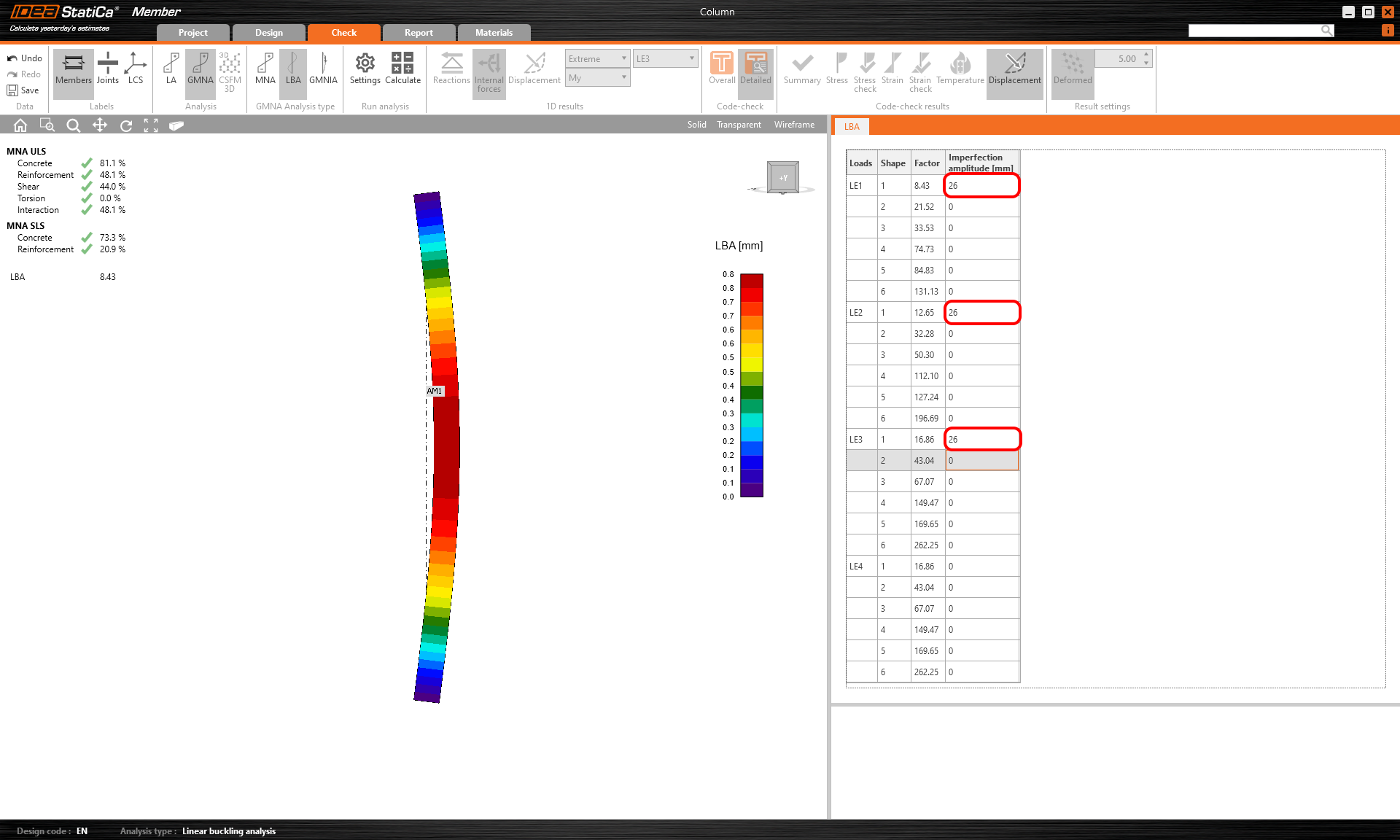

A számítás elvégzése után állítsa be a Tökéletlenség amplitúdóját. Olvassa el a következő cikket, hogy megtudja, hogyan kell beállítani, beleértve a kúszás által okozott pótlagos amplitúdót is.
Kezdeti geometriai tökéletlenség az EN 1992-1-1 szabvány 5.2 (9) cikke szerint:
\[{{e}_{i}}={{l}_{0}}/400=8000/400=20mm\]
A kúszási hatást is figyelembe vevő amplitúdó 26 mm. Ezt csak a LE1, LE2 és LE3 terhelési esetekre adja meg.

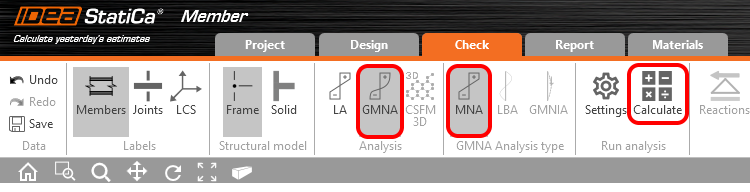

Indítsa el a GMNIA - Geometriailag és anyagilag nemlineáris analízist tökéletlenségekkel.

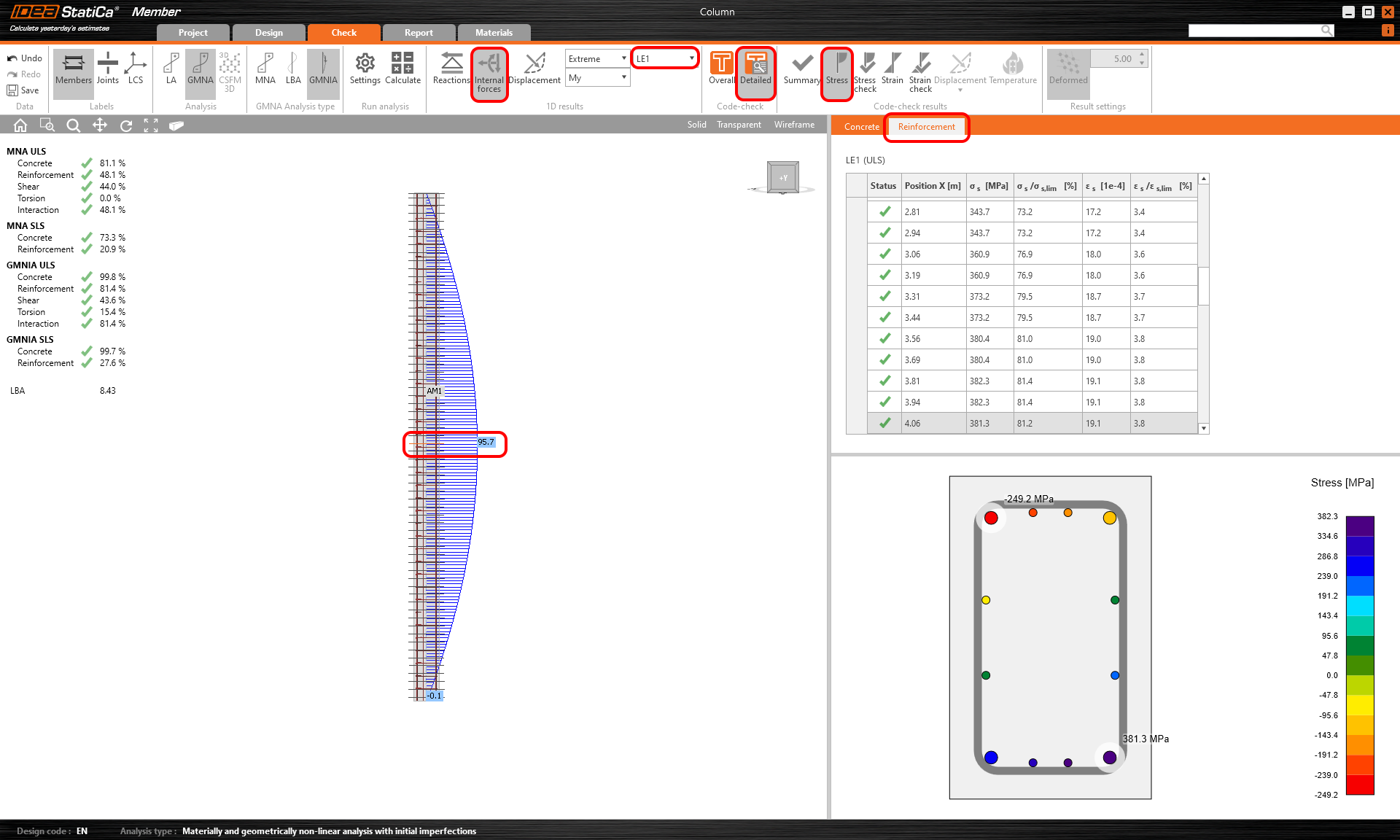

Ez volt az utolsó analízistípus. Az eredményeket ugyanúgy ellenőrizheti, mint az MNA esetében. A másodrendű hatás miatt megnövekedetthajlítónyomatékokat láthat. Ellenőrizheti a betonban és a vasalásban ébredő feszültségeket. Ne felejtse el kiválasztani a kritikus keresztmetszetet.
Most összehasonlíthatja a GMNIA-ból a LE2 esetére kapott eredményeket az RCS eredményeivel. A másodrendű hatás befolyása nyilvánvaló.
3 Jelentés

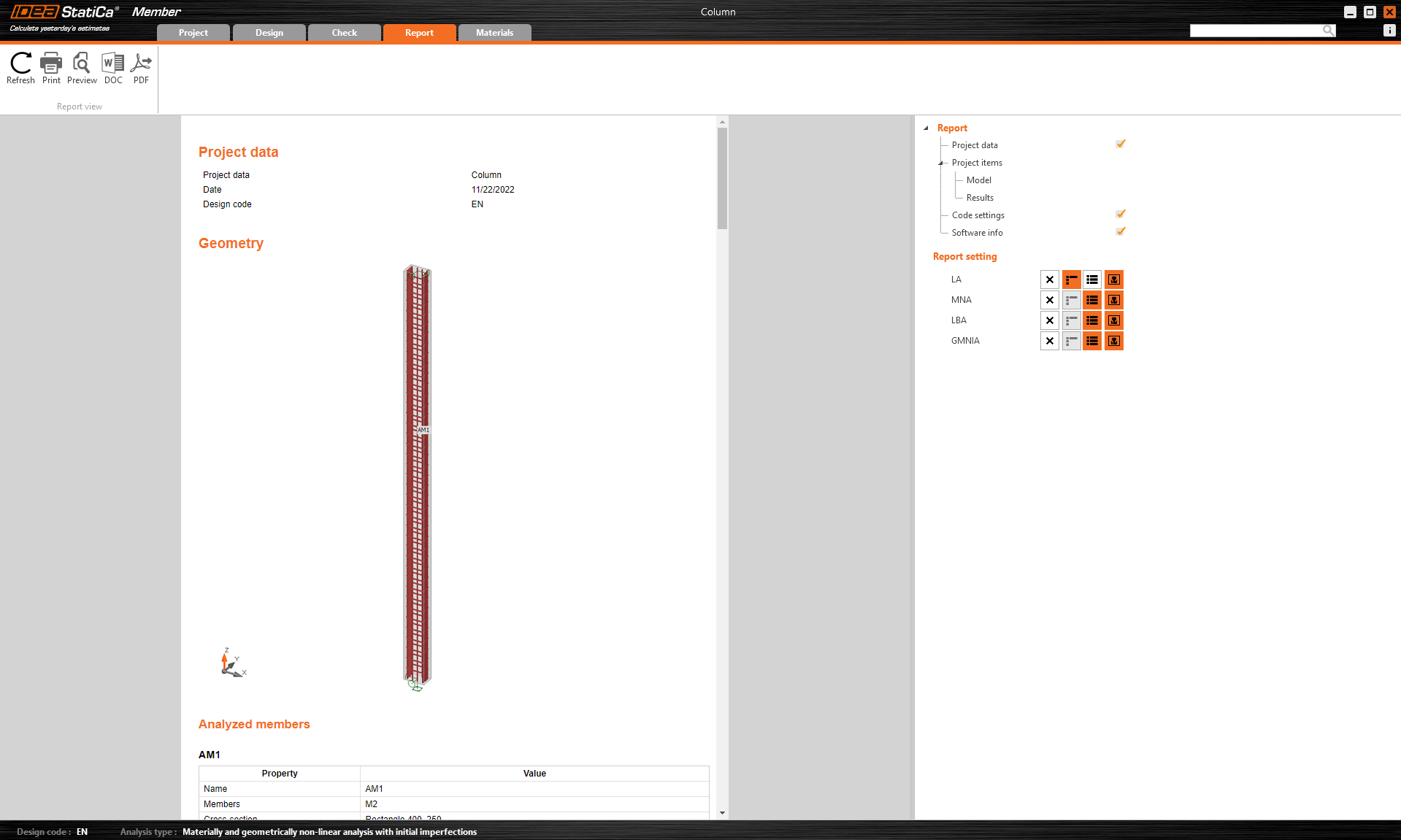

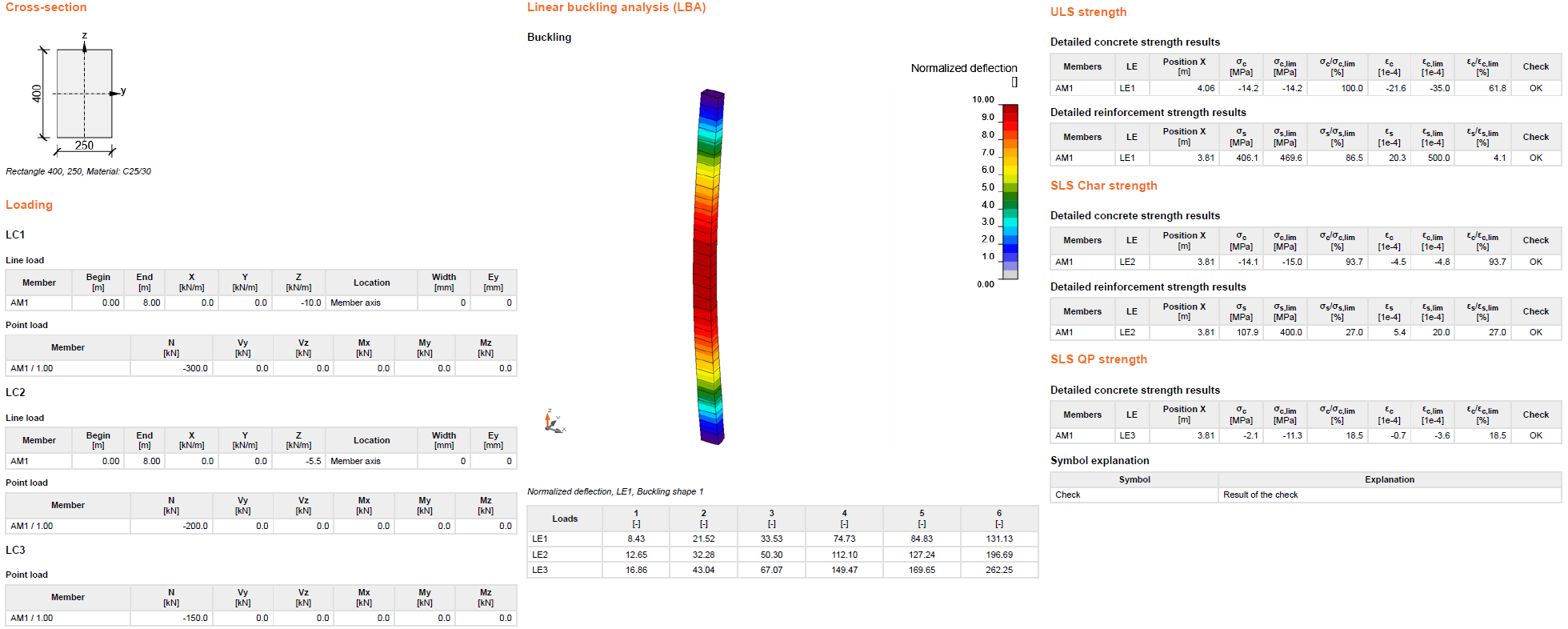

Lépjen a jelentés fülre. Itt a jelentés kinyomtatható.
