1 Új projekt

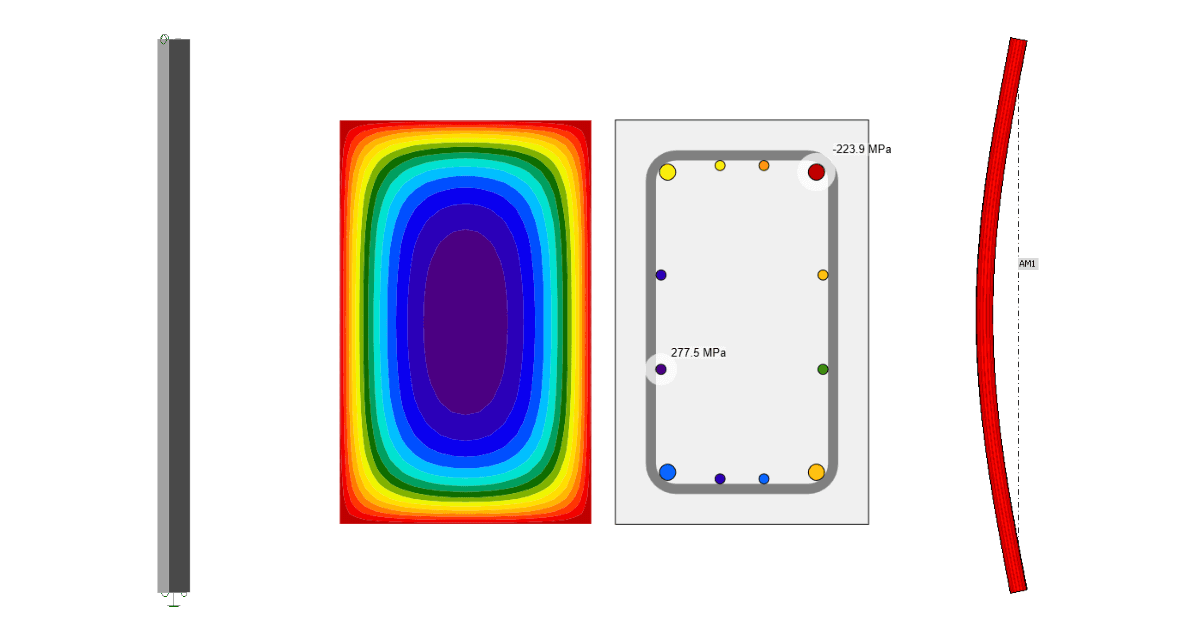

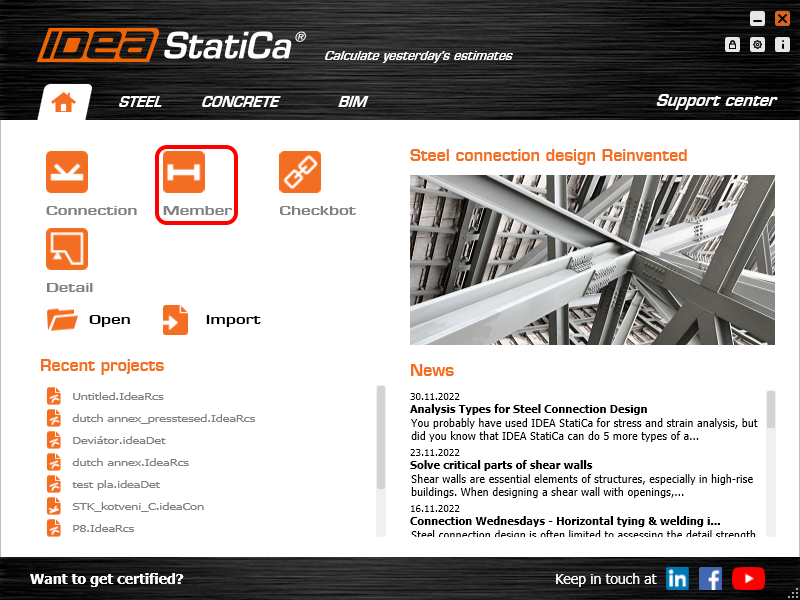

Nyissa meg az IDEA StatiCa programot, és válassza a Member alkalmazást.

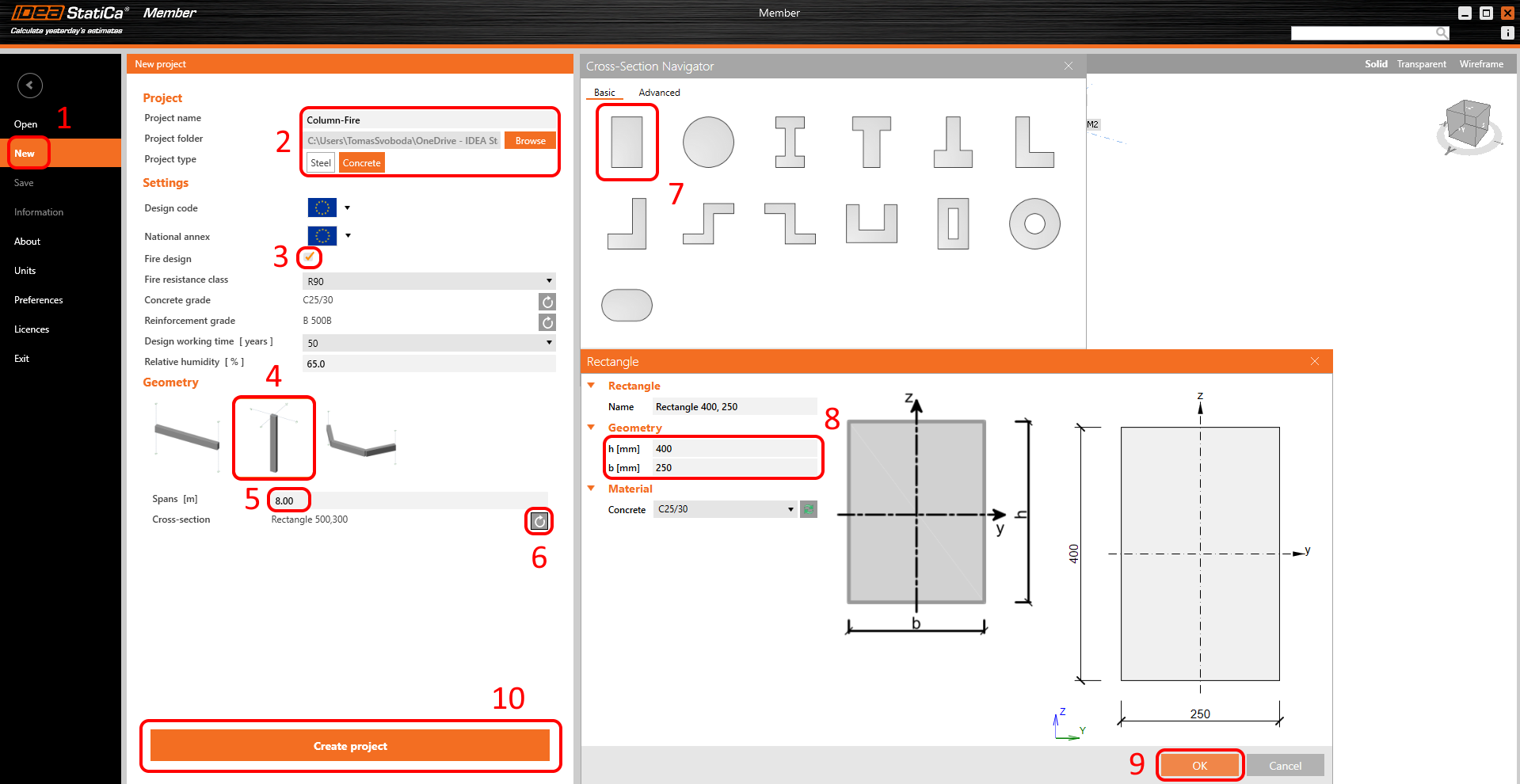

Hozzon létre egy új projektet (1), adja meg a nevét, és válasszon egy mappát, ahová menteni kívánja. Ezután válassza a Beton (2) projekttípust, kapcsolja be a Tűztervezés (3) opciót, és adja meg a Topológia (4) típusát. Adja meg az oszlop magasságát 8 m (5) értékre. Kattintson a Nyílra (6) a keresztmetszet beállításához. Válassza a téglalap keresztmetszetet (7). Módosítsa a méreteket (8), majd kattintson az OK gombra (9). Végül kattintson a Projekt létrehozása (10) gombra.
2 Tervezés

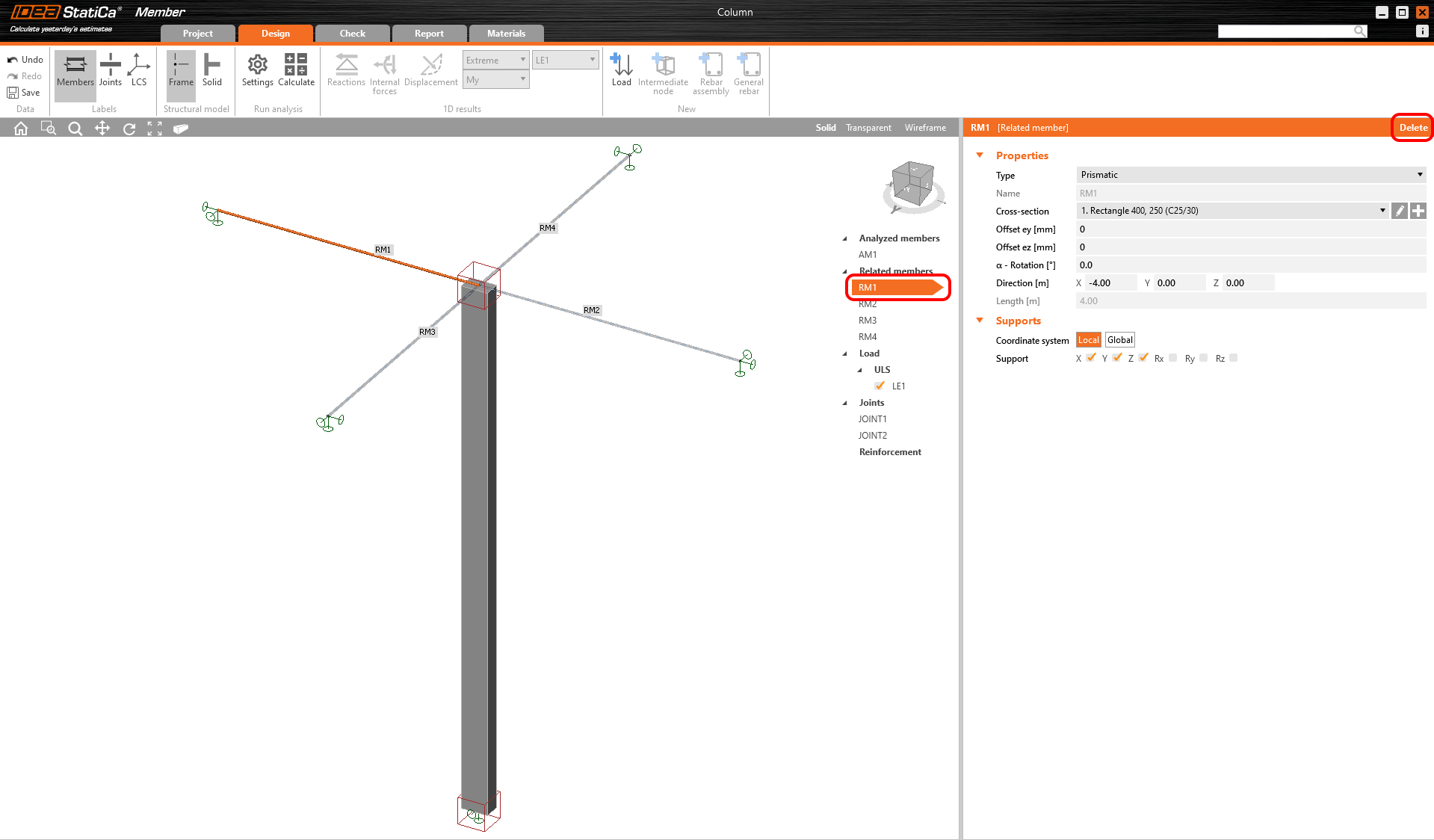

Az oszlop most létrejött a kapcsolódó elemekkel együtt. Törölje az összes Kapcsolódó elemet.

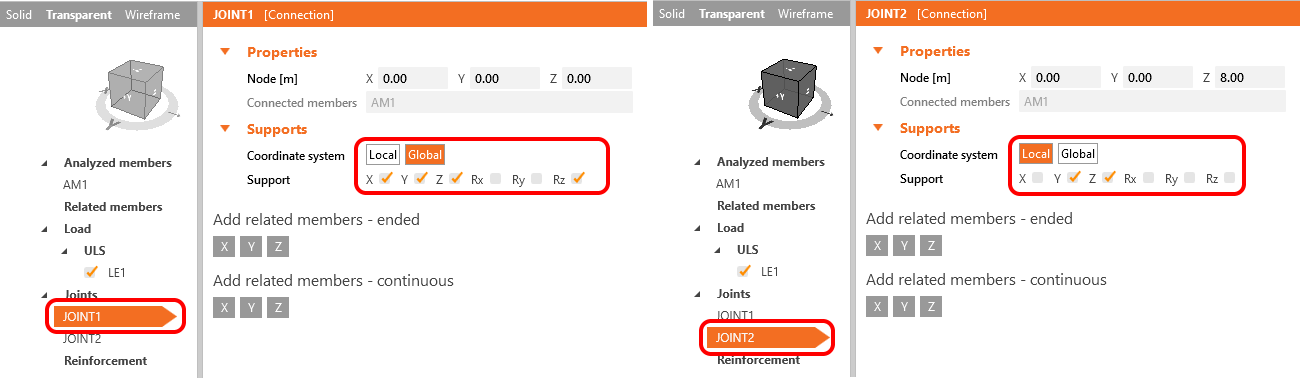

Állítsa be a peremfeltételeket a mellékelt ábra szerint. Ezzel létrehozta a kétcsuklósan alátámasztott oszlopot reprezentáló peremfeltételeket.

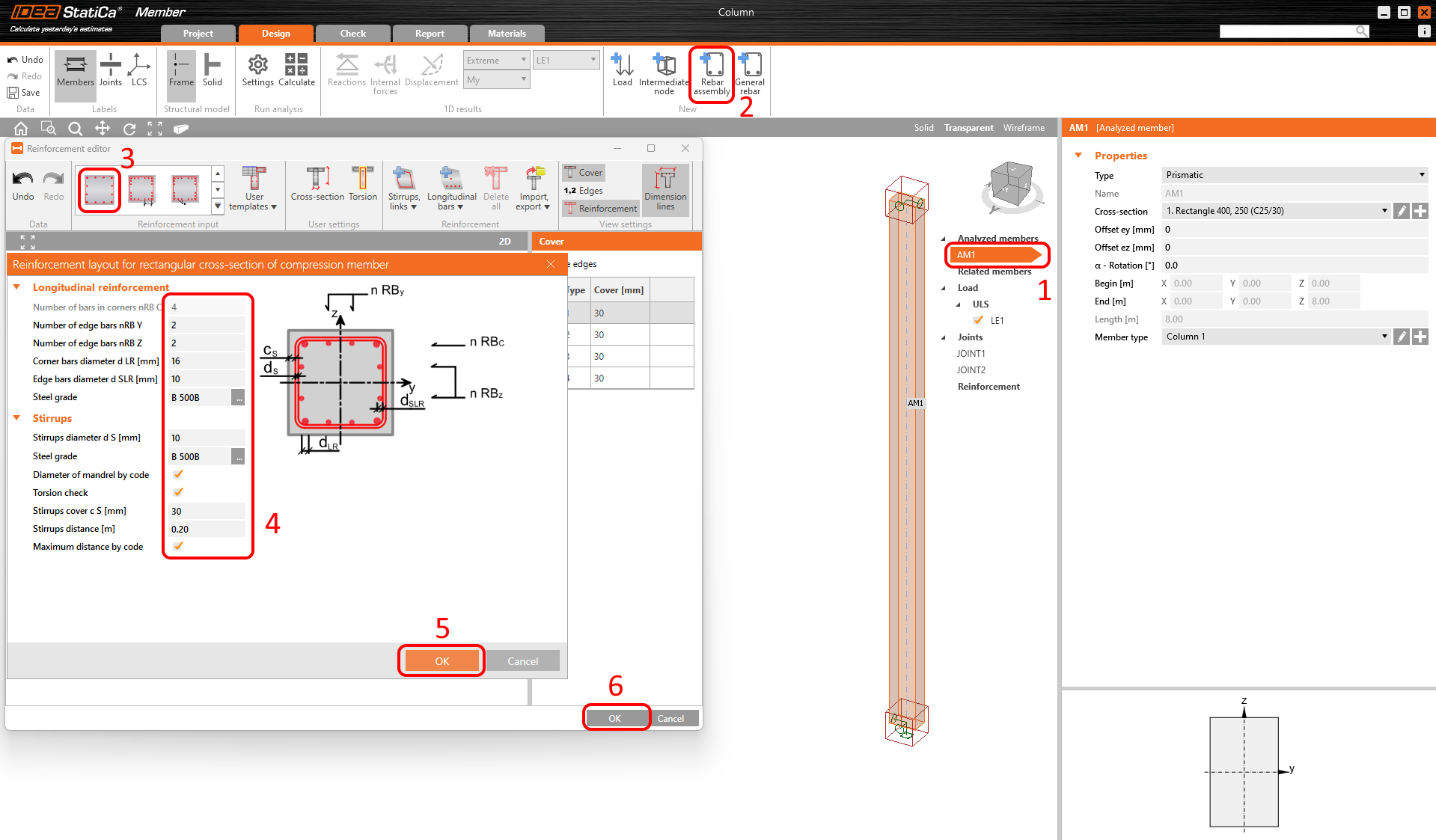

A következő lépés a vasalás elrendezésének meghatározása. Válassza ki az elemzett elemet AM1 (1), majd kattintson a Vasalás összeállítása (2) gombra. Ezután adja meg a vasalást (3) a sablon segítségével. Az értékek be vannak állítva, ellenőrizze azokat (4), majd erősítse meg az OK (5,6) gombbal.
A tűzterhelési adatok a hőtani analízis kezdeti feltételeinek megadására szolgálnak. Kezdje a jobb egérgombbal a Tűzterhelés-->Tűzterhelés hozzáadása menüponton.
Kattintson a Kurzor gombra a Tűzterhelés tulajdonságai ablakban. Ez lehetővé teszi a kijelölés megkezdését. Jelölje ki az egész oszlopot, és ne felejtse el megerősíteni a kijelölést.

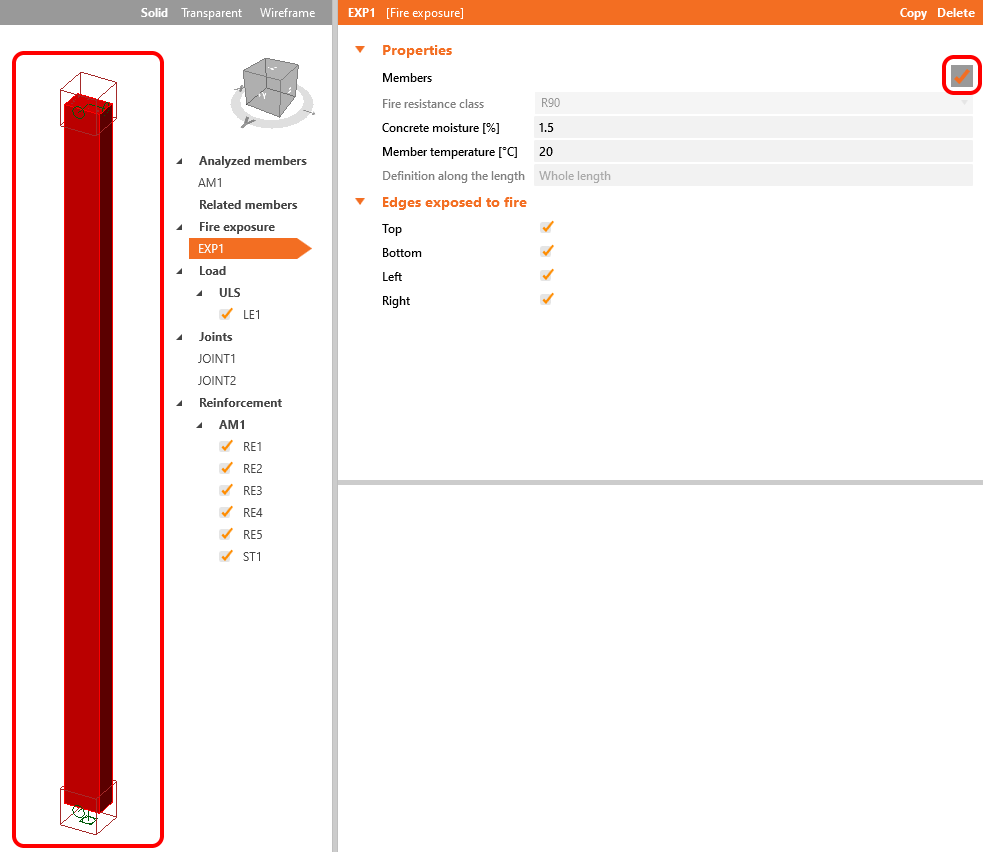

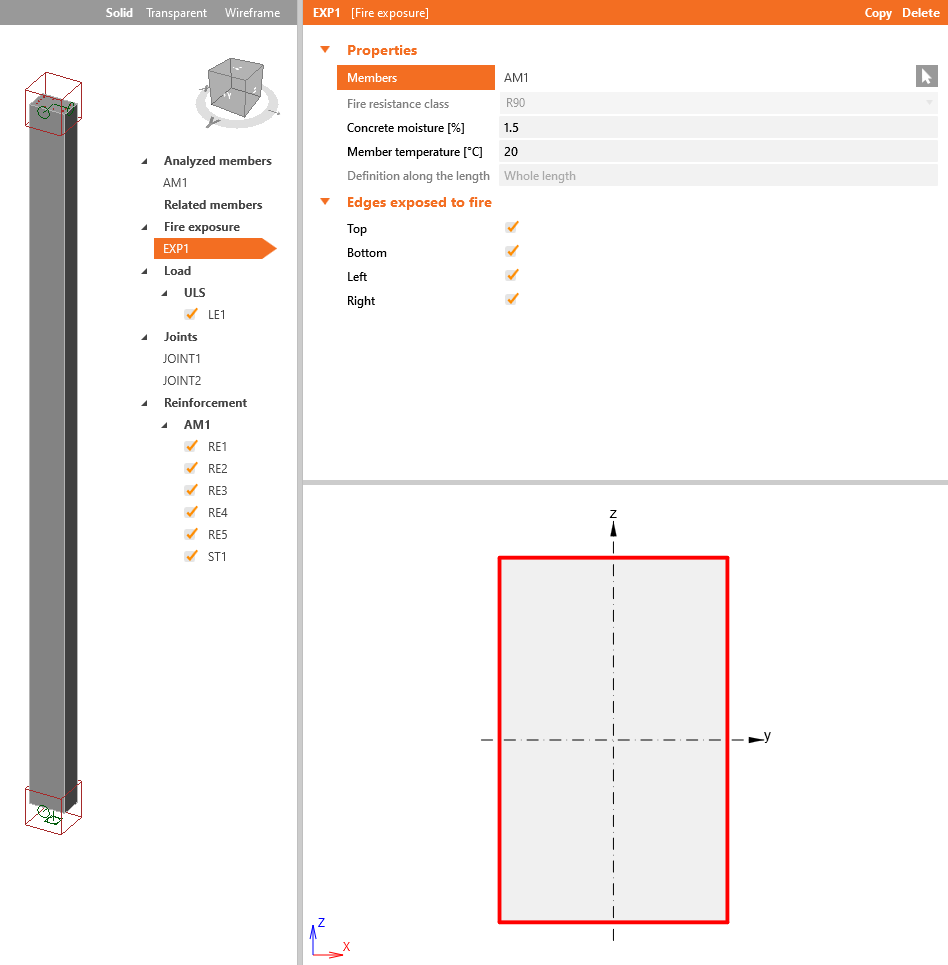

A téglalap körüli piros vonalak a tűznek kitett éleket jelölik. Vegye figyelembe, hogy minden él tűzterhelésnek lesz kitéve. Hagyja az összes jelölőnégyzetet bejelölve.

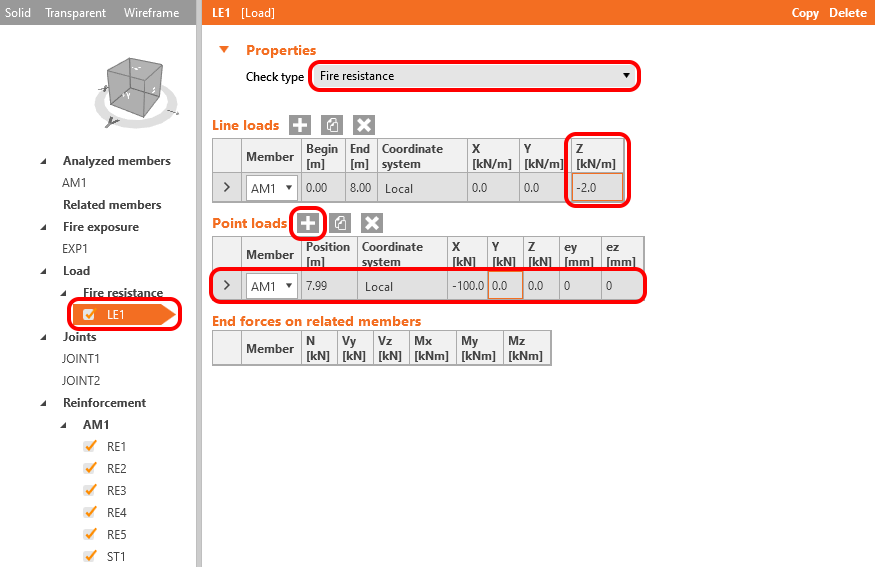

A tűztervezéshez használt teher az EN 1992-1 szerint az ULS 70%-aként vehető figyelembe. A pont- és vonalteher a tűztervezési terhet képviseli.
3 Ellenőrzés

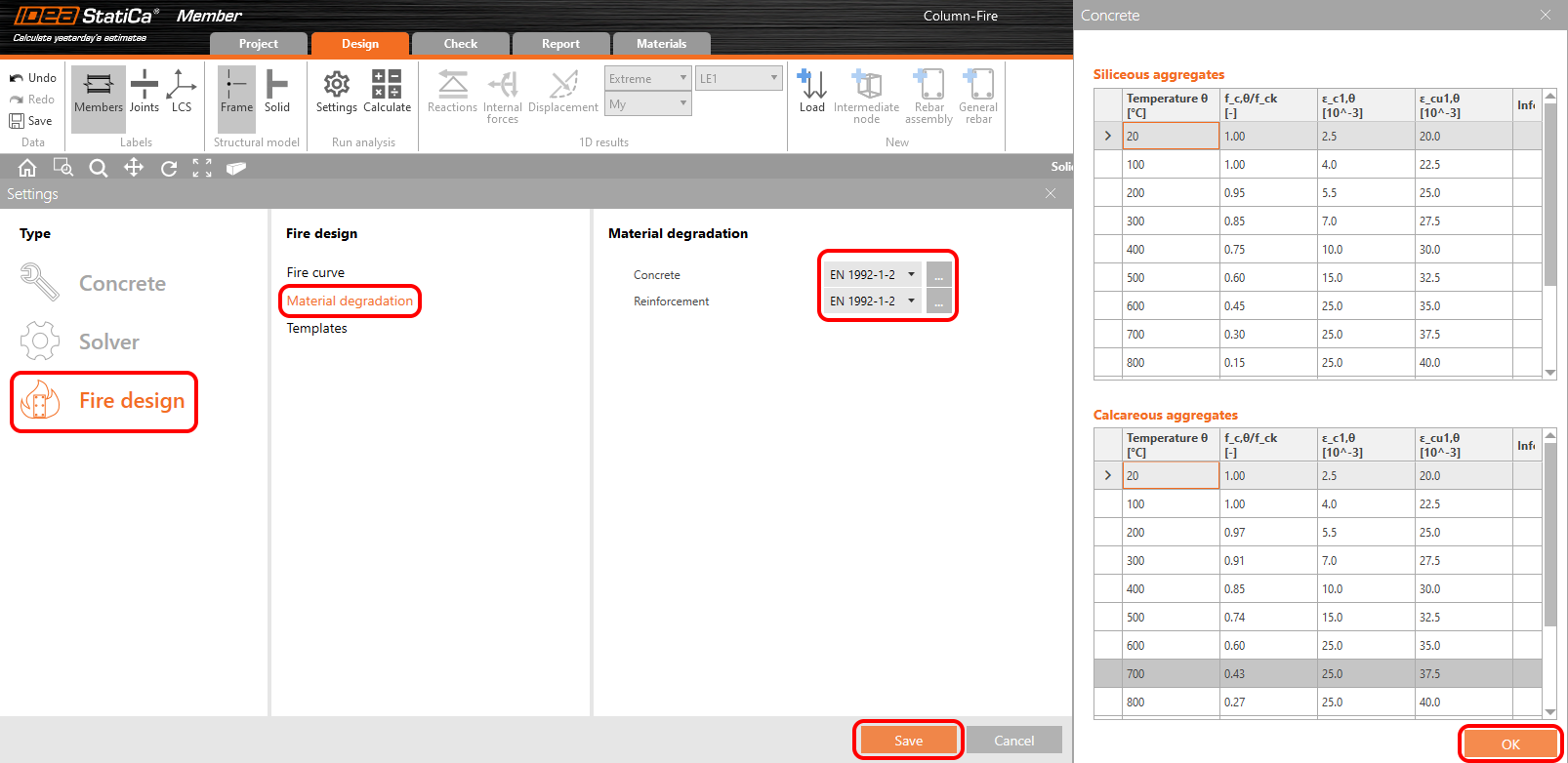

A modell elkészült. Az Anyagdegradáció táblázatokat a Tűztervezés--> Anyagdegradáció-->Beton vagy Vasalás kiválasztásával ellenőrizheti.
Hagyja a táblázatokat változatlanul, kattintson az OK gombra, és mentse a beállításokat.

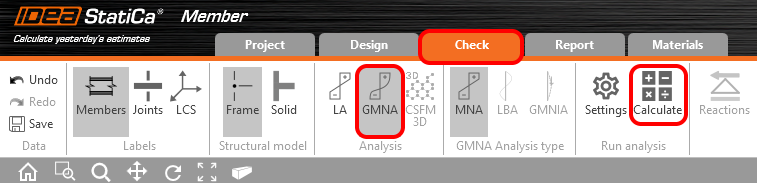

Lépjen az Ellenőrzés-->GMNA-->Számítás fülre. Ez az eljárás elindítja az MNA - Anyagi nemlineáris analízist.

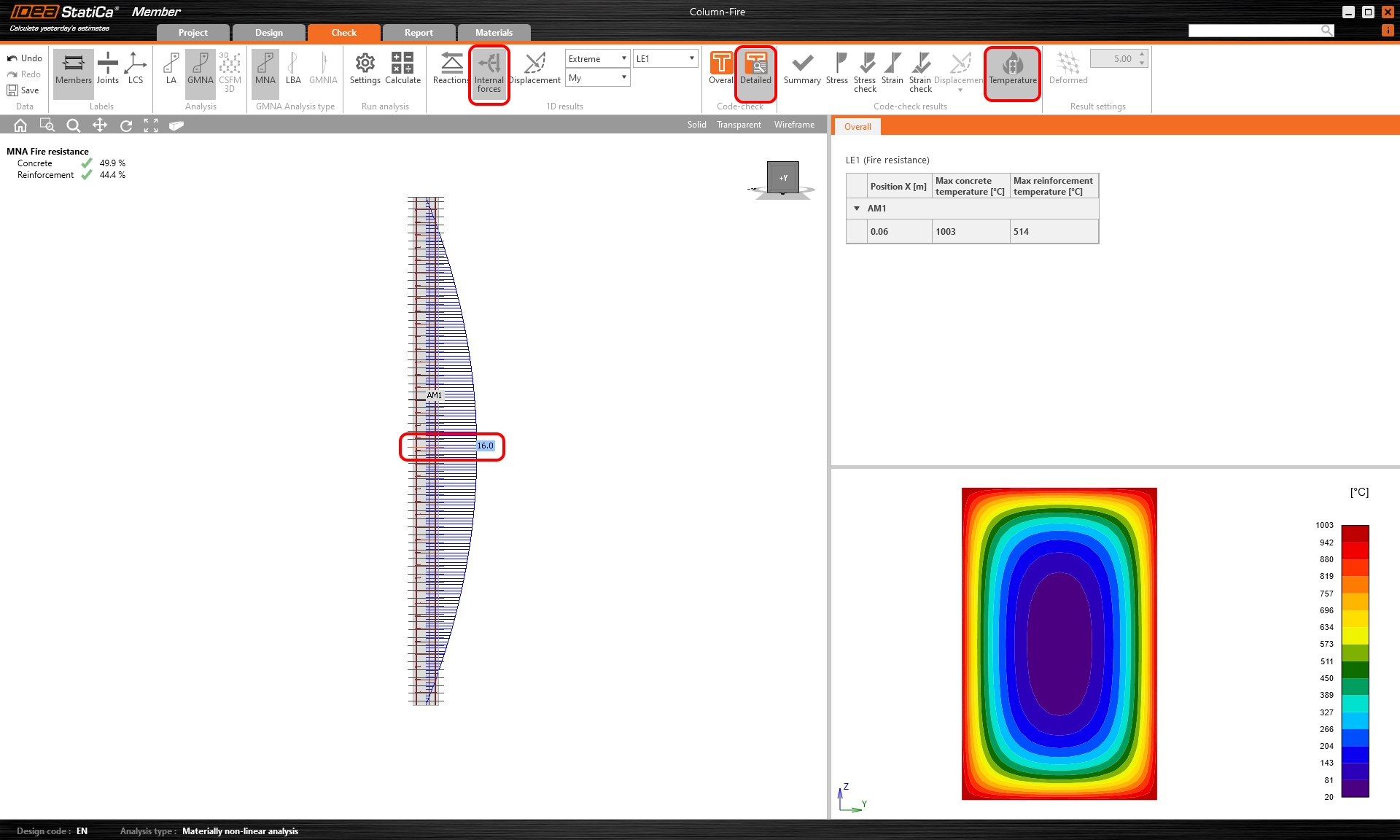

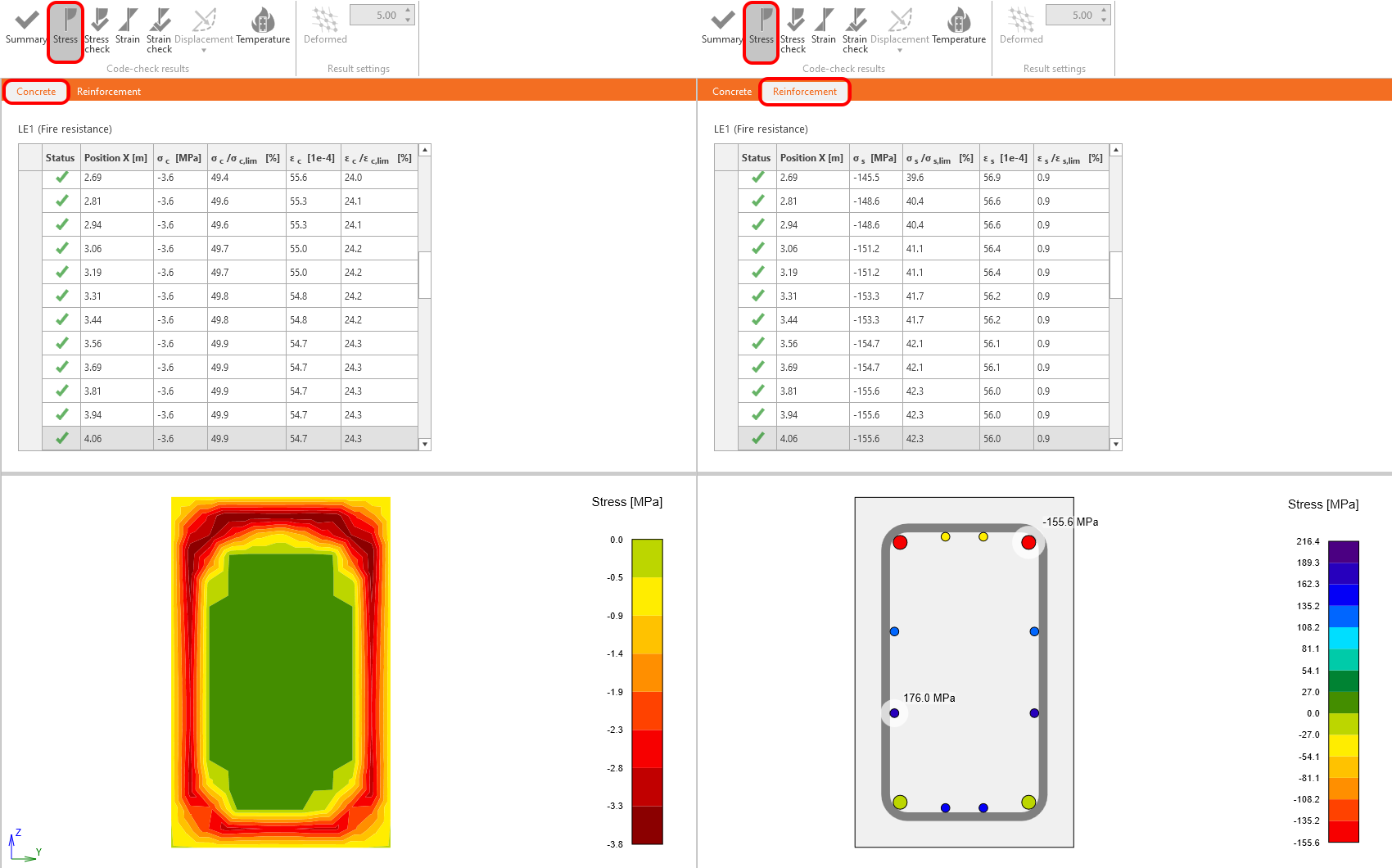

Miután a számítás befejeződött, ellenőrizheti az eredményeket. Ehhez kattintson a Részletes és a Hőmérséklet gombra. Ezután válassza ki a kritikus keresztmetszetet. A belső erőket is ellenőrizheti. Kattintson a Belső erők gombra.

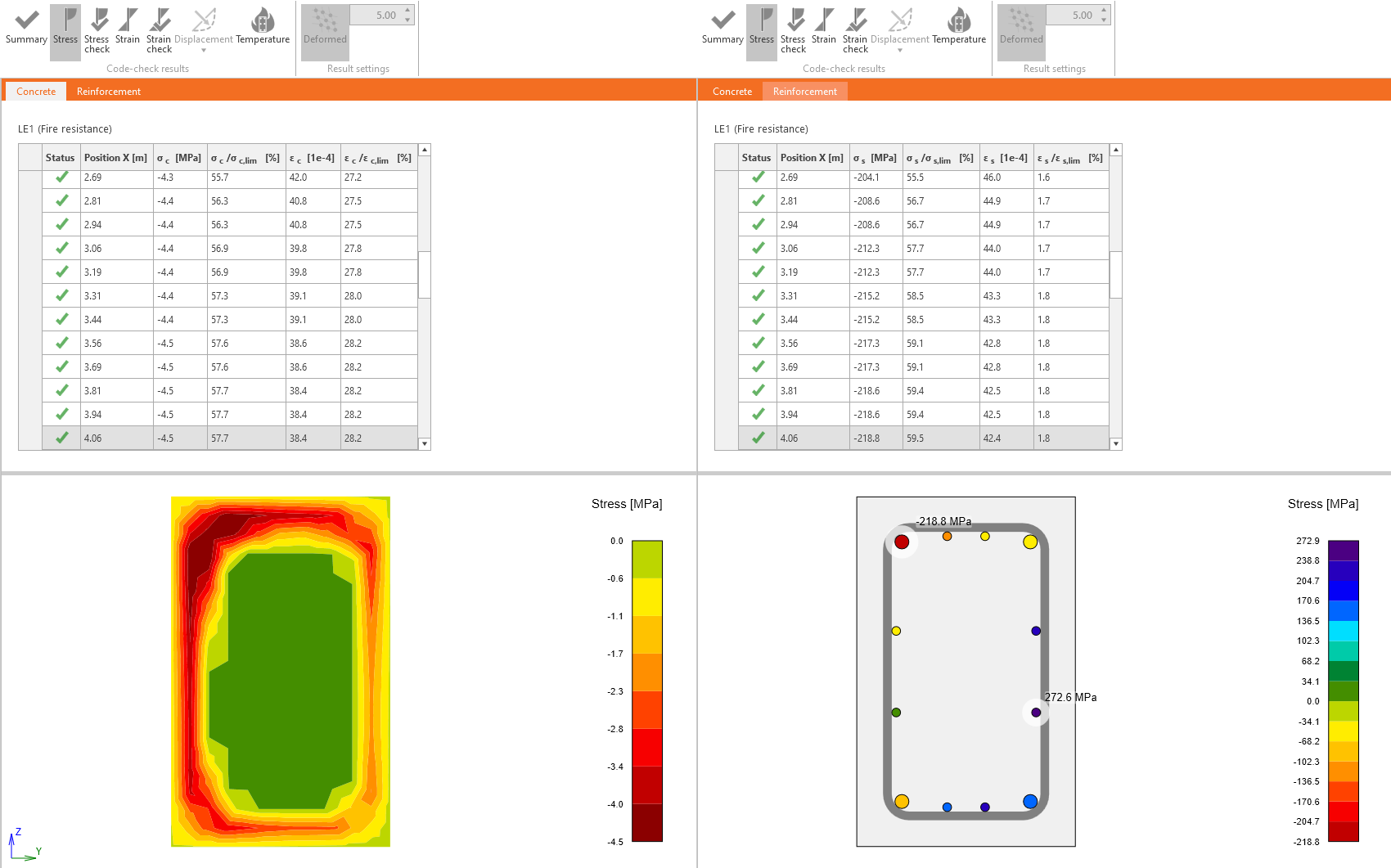

A feszültséget a Betonban vagy a Vasalásban is ellenőrizheti.

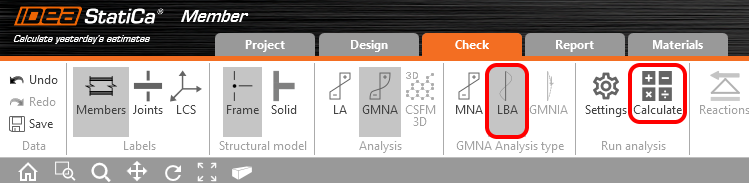

Futtassa az LBA - Lineáris kihajlási analízist.
Amikor a számítás befejeződött, állítsa be a Tökéletlenség amplitúdóját. Az amplitúdó értékét az EN 1992-1-1 szabvány 5.2 (9) cikke szerint kell kiszámítani.
\[{{e}_{i}}={{l}_{0}}/400=8000/400=20mm\]
Olvassa el a következő cikket, hogy megtudja, hogyan kell beállítani, beleértve a kúszás által okozott további amplitúdót is.

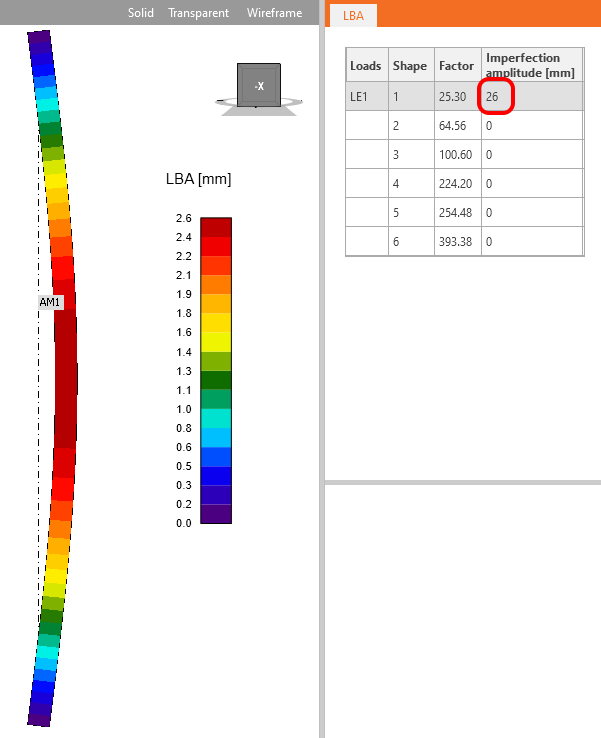

A kúszás hatását is figyelembe vevő amplitúdó 26 mm.

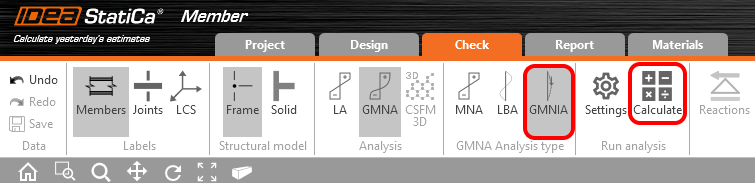

Indítsa el a GMNIA - Geometriailag és anyagilag nemlineáris analízist tökéletlenségekkel.

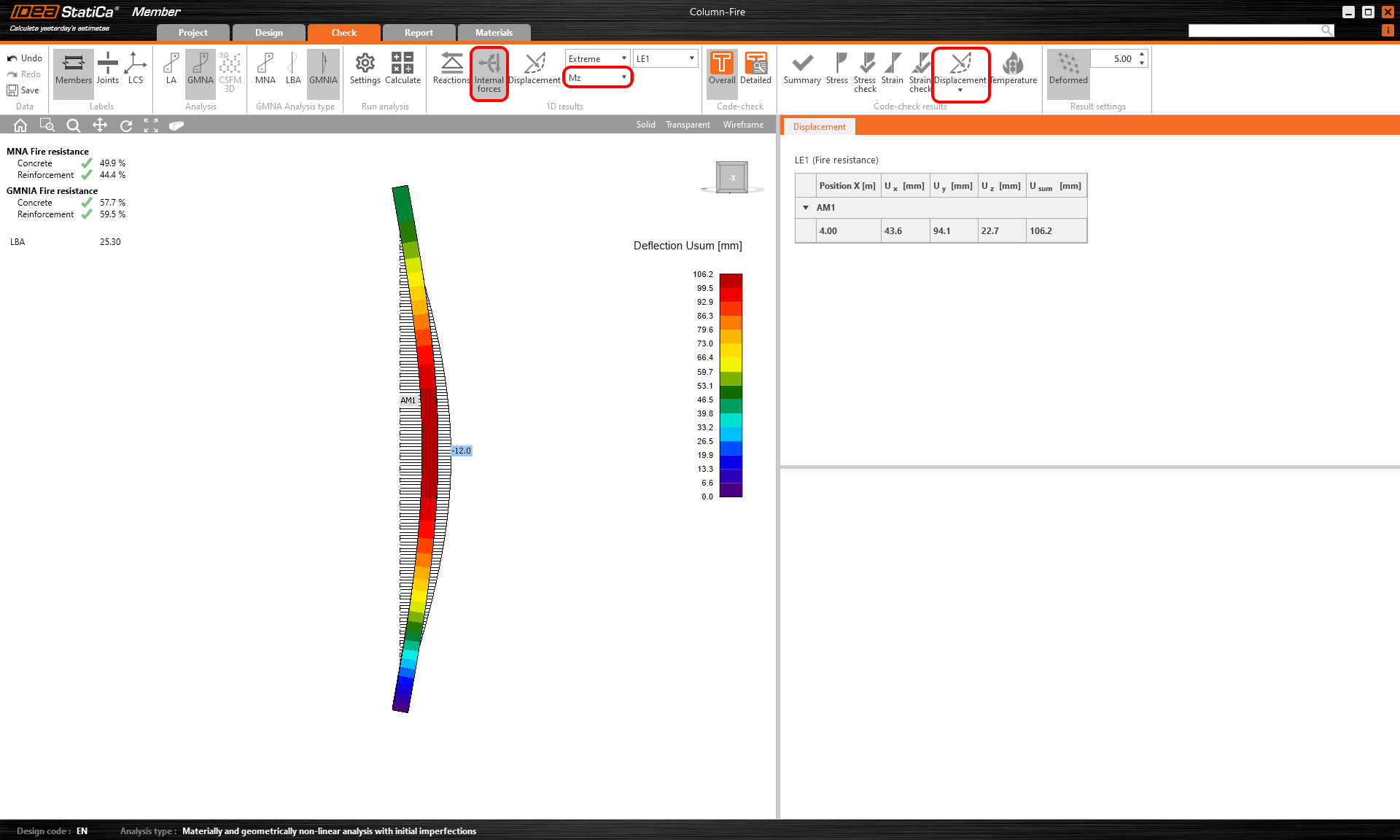

Ez volt az utolsó analízistípus. Az eredményeket ugyanúgy ellenőrizheti, mint az MNA esetében. A másodrendű hatás miatt megnövekedett hajlítónyomatékokat és alakváltozásokat láthat.
Ellenőrizheti és összehasonlíthatja a betonban és a vasalásban lévő feszültségeket. Ne felejtsen el a Részletes gombra kattintani, és kiválasztani a kritikus keresztmetszetet.
3 Jelentés

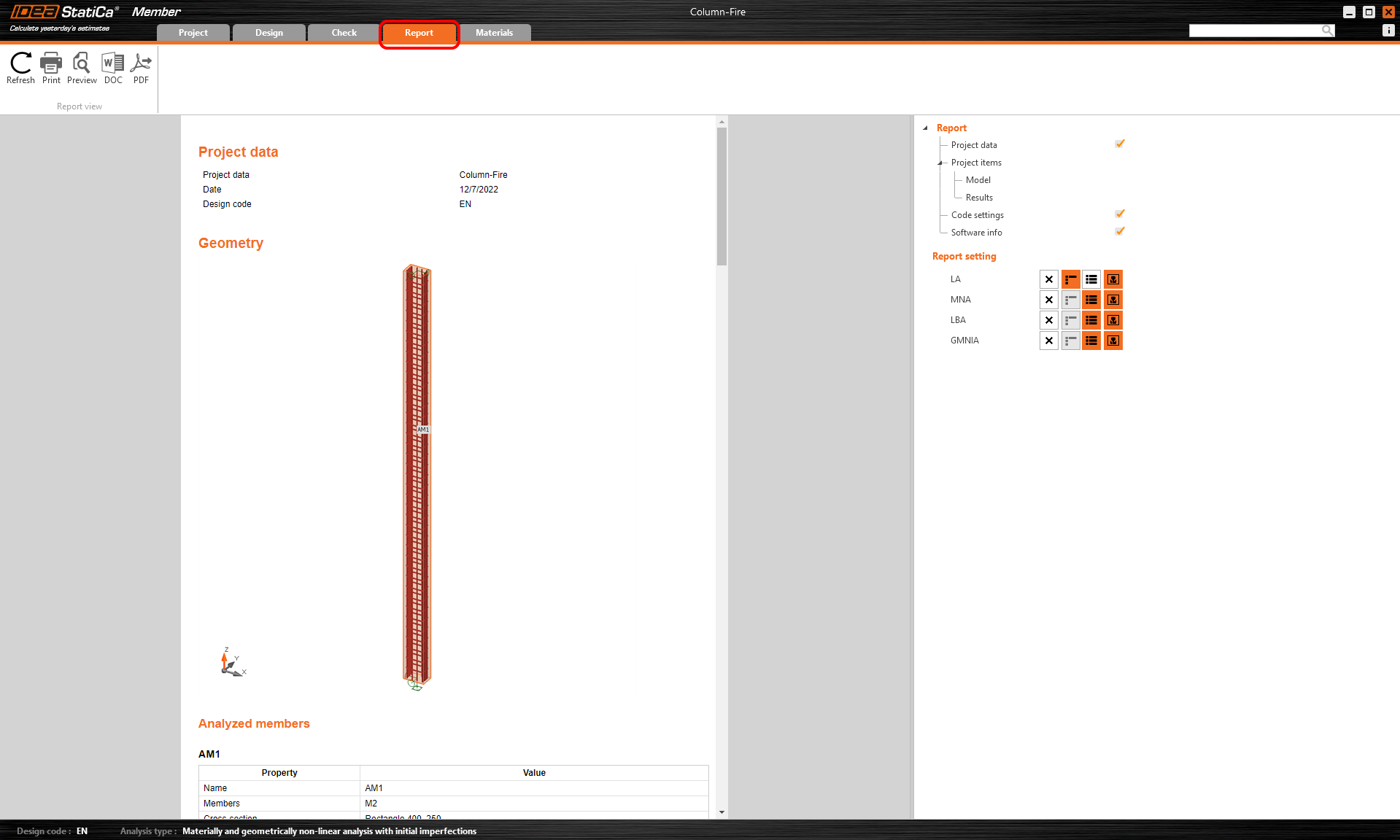

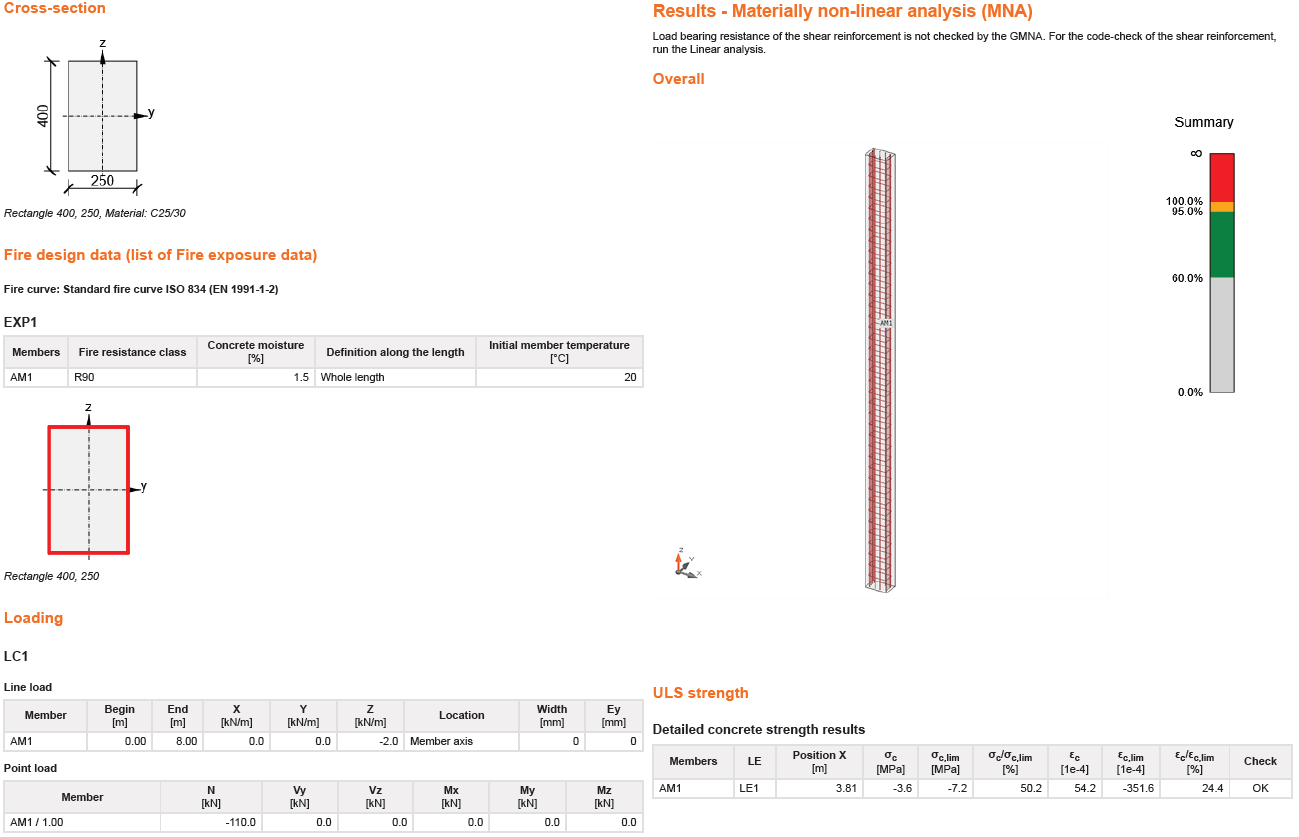

Lépjen a jelentés fülre. Itt a jelentés kinyomtatható.
