1 Új projekt

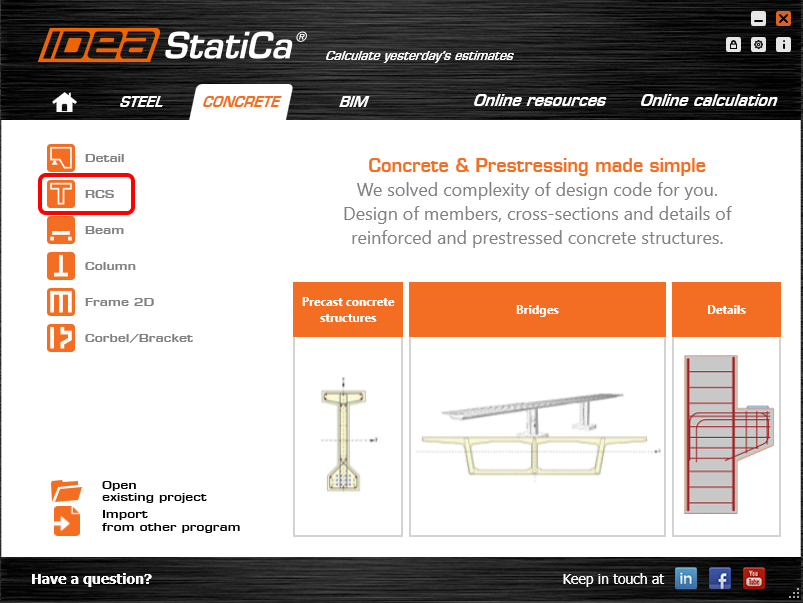

Indítsuk el az IDEA StatiCa programot, lépjünk a Beton fülre, és válasszuk ki az RCS alkalmazást.
Kezdje az Új projekt létrehozása menüpontra kattintással.

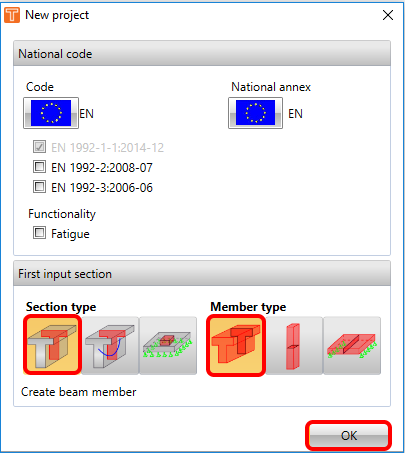

Ezután maradjon az alapértelmezett általános Eurocode beállításnál, és válassza a vasbeton keresztmetszet-típust és a gerenda szerkezeti elem-típust.
2 Tervezés

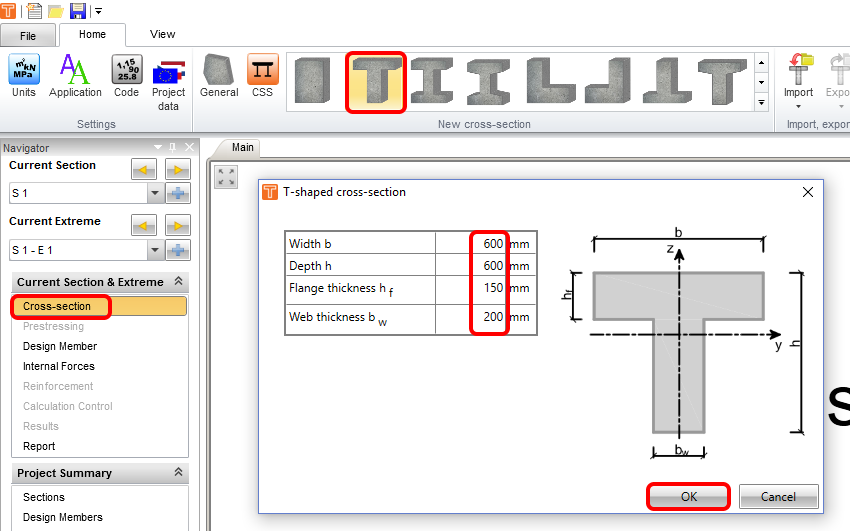

Létrejön egy új projekt, és megadja a T-keresztmetszetet, majd beállítja annak méreteit.

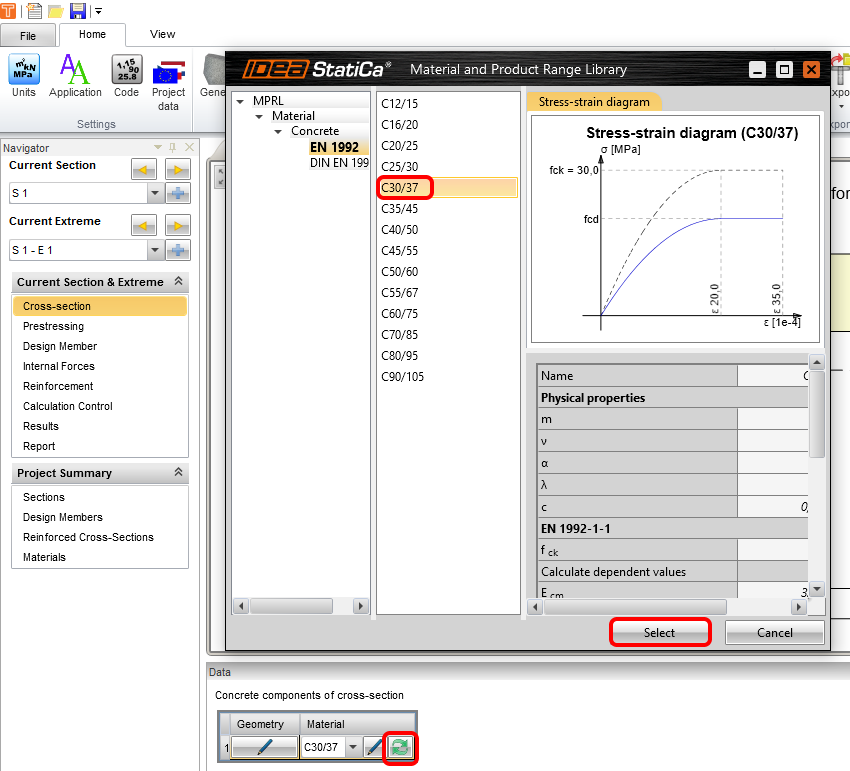

Most változtassuk meg a betonosztályt C30/37-re.

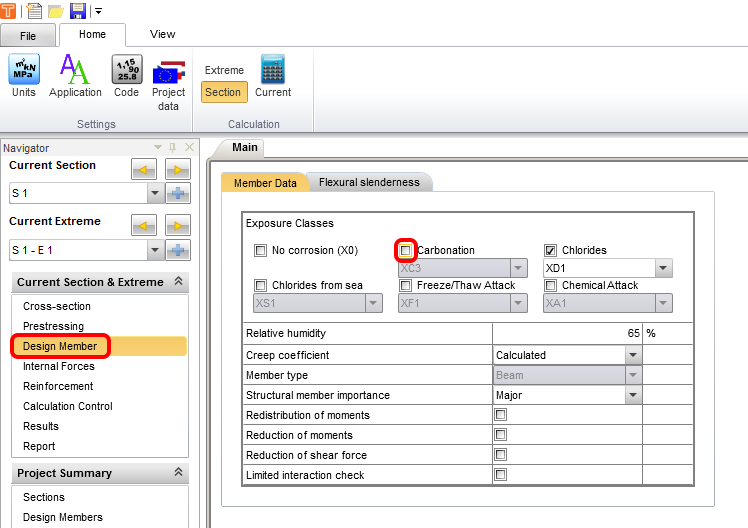

Folytassa a Szerkezeti elem tervezése részben, és kapcsolja ki a Karbonátosodás opciót a Szerkezeti elem adatai fülön.

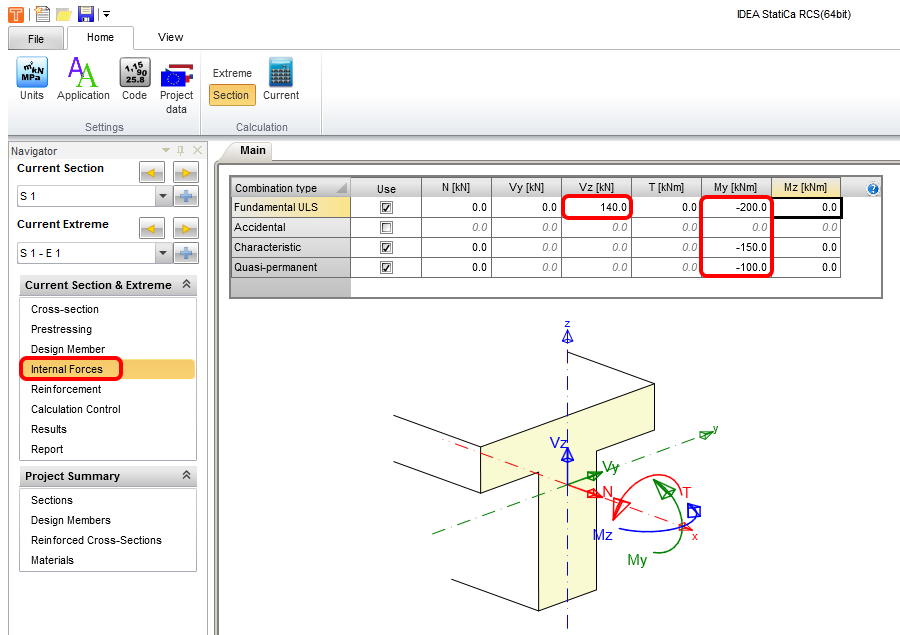

Lépjen tovább a Belső erők részhez, ahol megadja a belső erők méretezési értékeit.

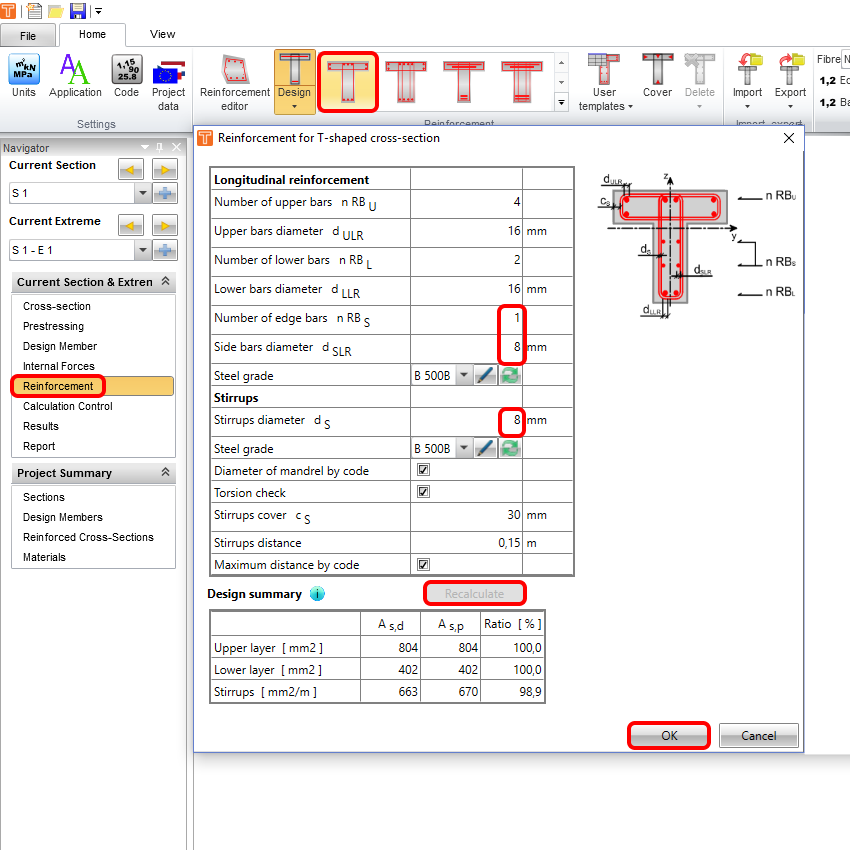

Folytassuk a Vasalás megadásával. Téglalap, T és I keresztmetszetek esetén a legjobb megoldás egy sablon használata. Állítsa be a tulajdonságait a képernyőkép szerint. Kérjük, vegye figyelembe, hogy a program automatikusan kiszámítja a javasolt átmérőjű rudak minimálisan szükséges számát a hatékony magasság „d" és a karhossz „z" feltételezésével. Ha megváltoztatja az átmérőt és az újraszámítás gombra kattint, a számok automatikusan igazodnak az ellenőrzésekhez. A szerkesztési szabályok betartása érdekében a gerinc mindkét oldalán egy-egy rudat kell elhelyezni.
4 Ellenőrzés

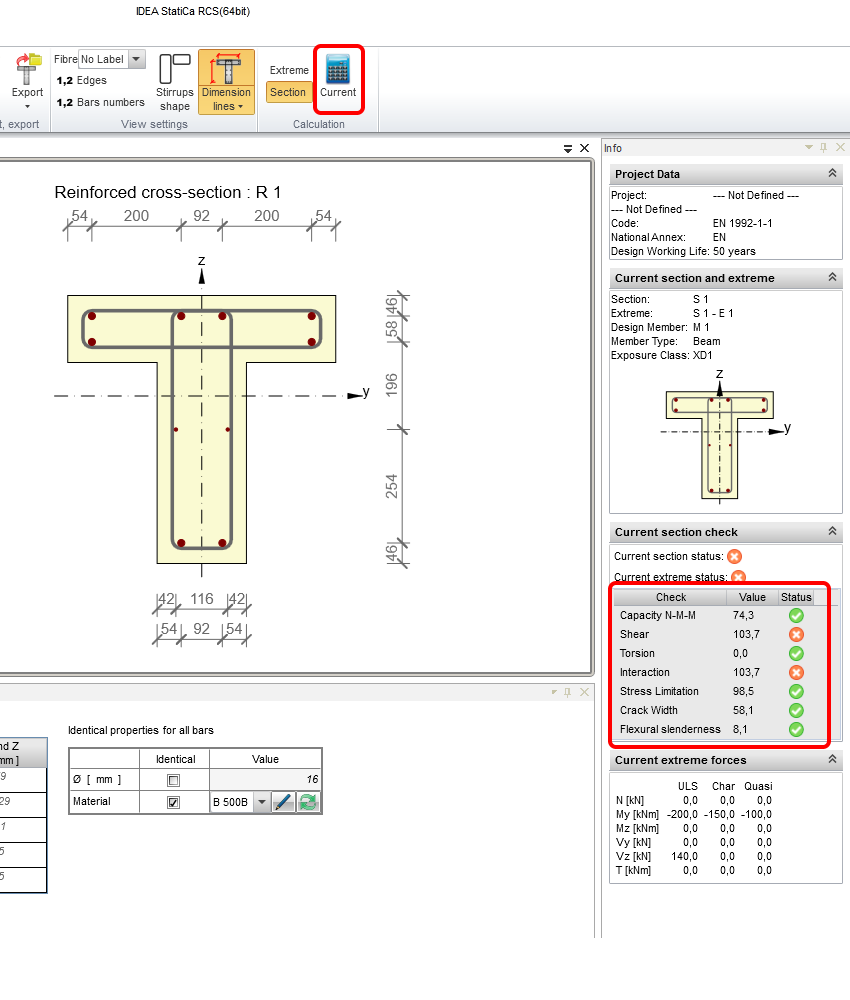

Az ellenőrzések futtatásához kattintson az Aktuális gombra. A leggyorsabb módja annak, hogy megbizonyosodjon arról, hogy a szerkezeti elem megfelel az ellenőrzéseken, ha megnézi a képernyő jobb oldalát, és ellenőrzi az összes ellenőrzés összefoglalóját. Ebben a példában látható, hogy a nyírási és az interakciós ellenőrzések nem teljesülnek. Ez annak következménye, hogy a karhossz eredményeknél feltételezések helyett pontos számítást alkalmazunk.

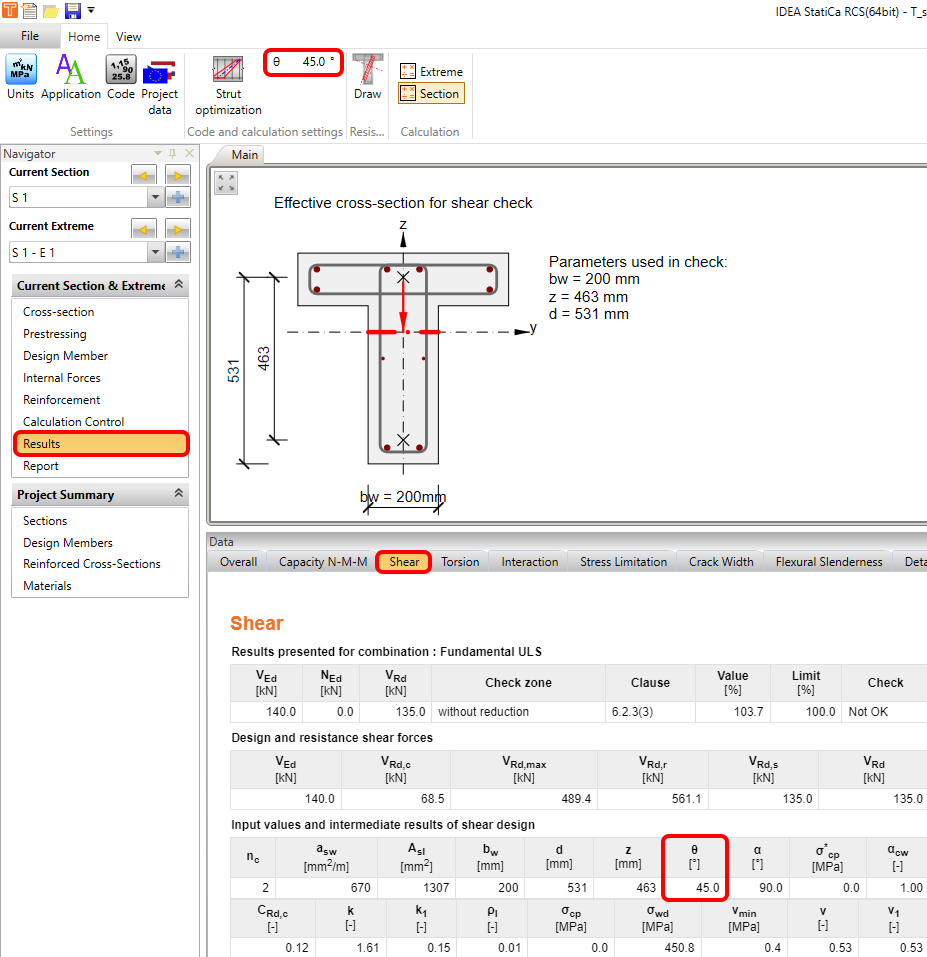

Lépjünk az Eredmények részhez az ULS és SLS ellenőrzések részletes eredményeinek vizsgálatához. Először a nyírási ellenőrzést kell megoldani a Nyírás fülön. A nyírási ellenőrzés értékének javítása érdekében megpróbálhatja megváltoztatni az átlós nyomott rúd szögét (az átlós nyomott rúd alapértelmezett szöge 45 fok).

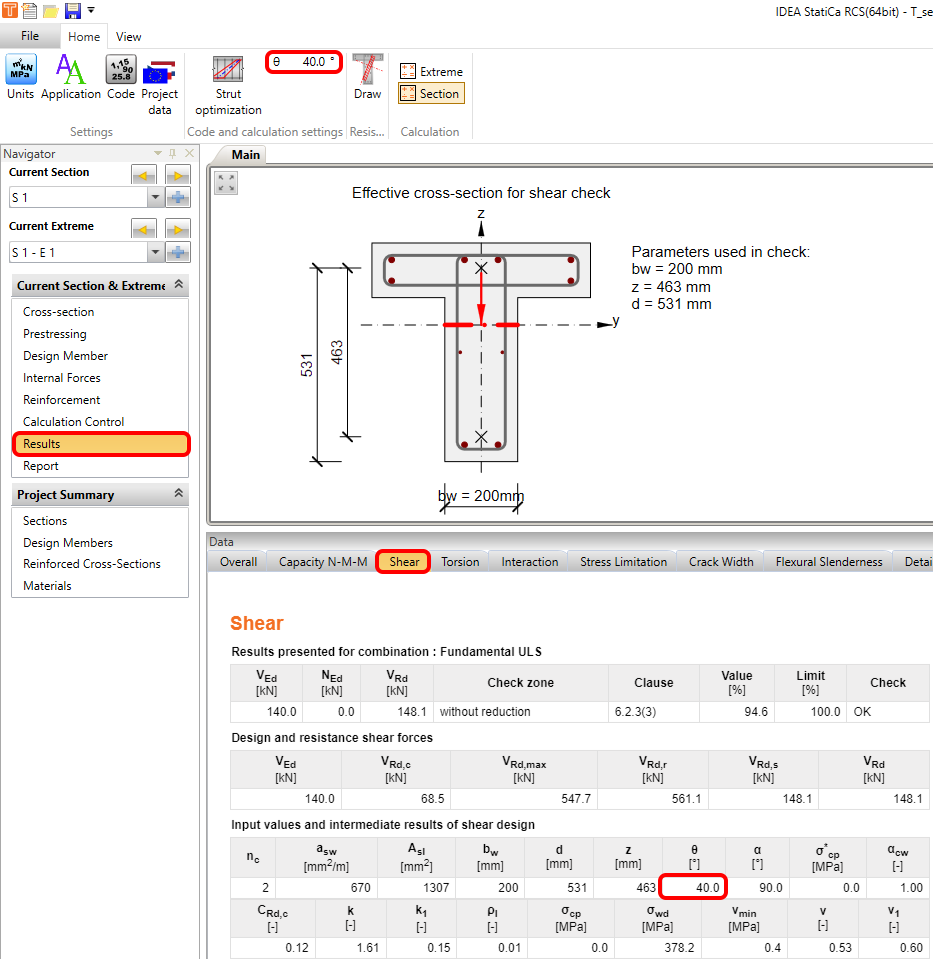

Most megváltoztathatjuk a nyomott rúd szögét 45°-ról 40°-ra az EN 1992-1-1 6.2.3 szerint.
És minden ellenőrzés rendben van. Az összes ellenőrzésen végigmehet a fülek váltogatásával.
5 Jelentés

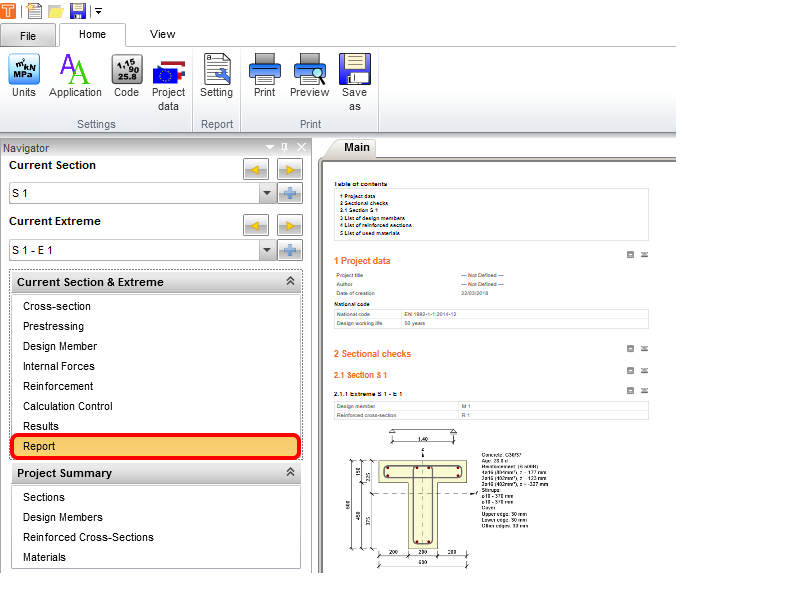

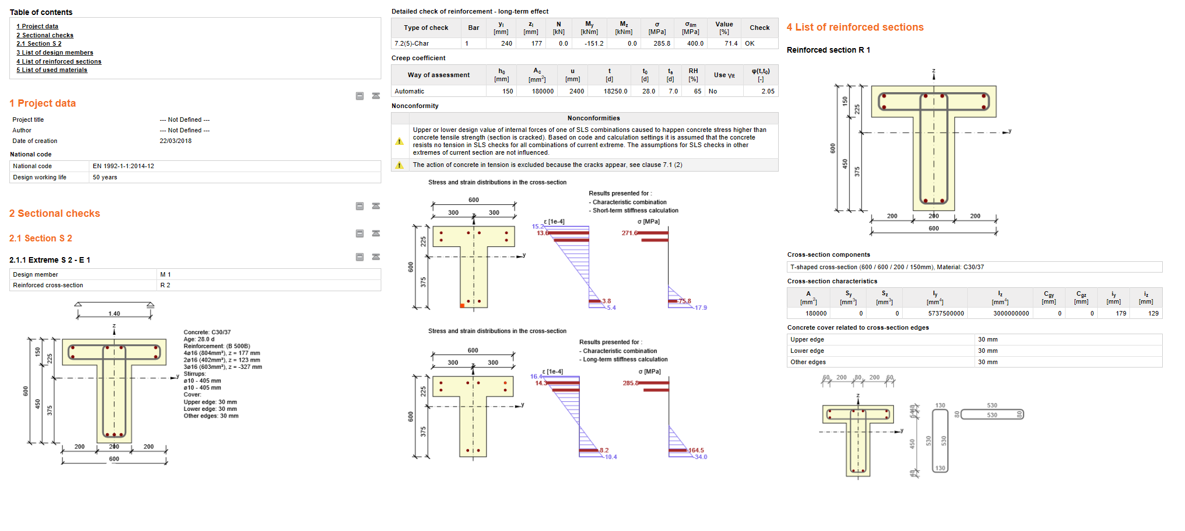

Végül lépjen a Jelentés fülre. Az IDEA StatiCa teljes mértékben testreszabható jelentést kínál, amelyet ki lehet nyomtatni vagy szerkeszthető formátumban menteni.
Megtervezte, optimalizálta és elvégezte a szabványellenőrzést egy vasbeton T-keresztmetszethez az Eurocode szerint az IDEA StatiCa RCS programban.
