1 Új projekt

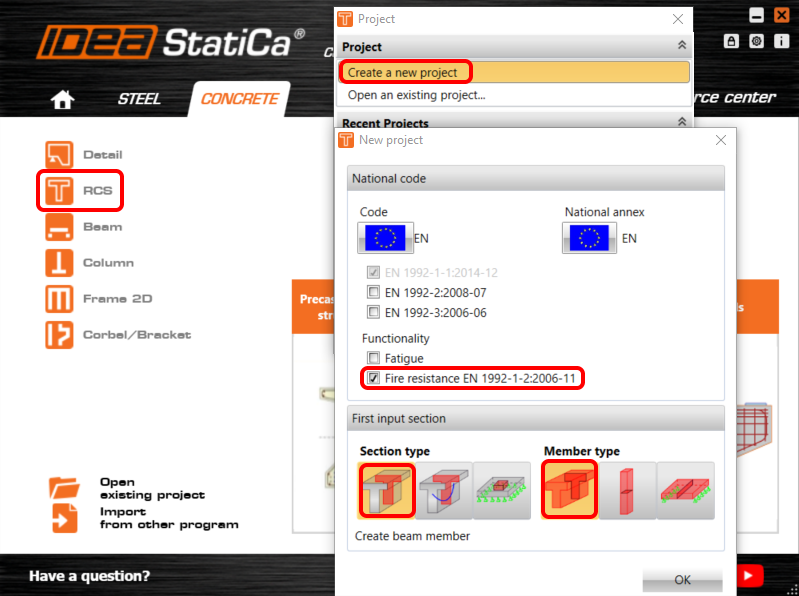

Indítson egy Új projektet az IDEA StatiCa RCS-ban, és válassza ki a Funkcionalitás - Tűzállóság EN 1992-1-2:2006-11 lehetőséget.
2 Geometria

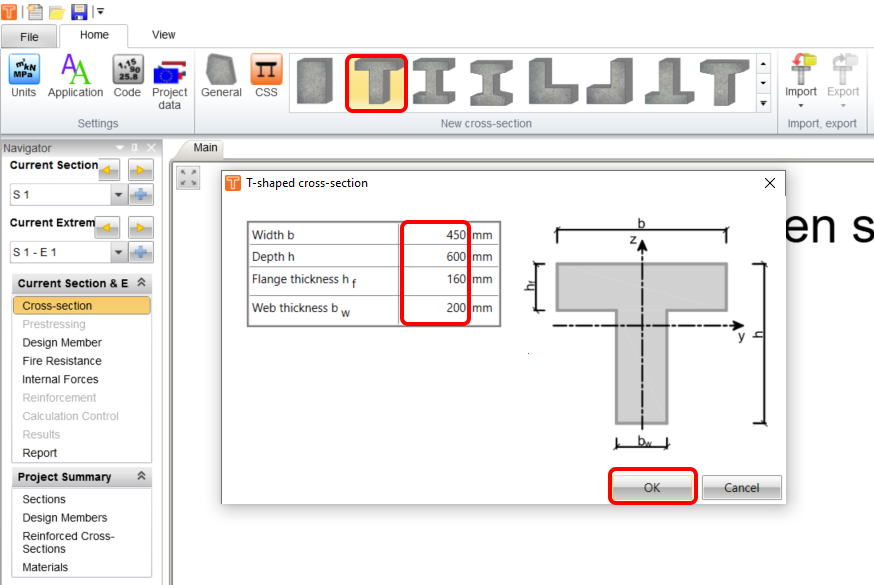

Válasszon T - keresztmetszetet, és töltse ki a méreteket.
3 Tervezés

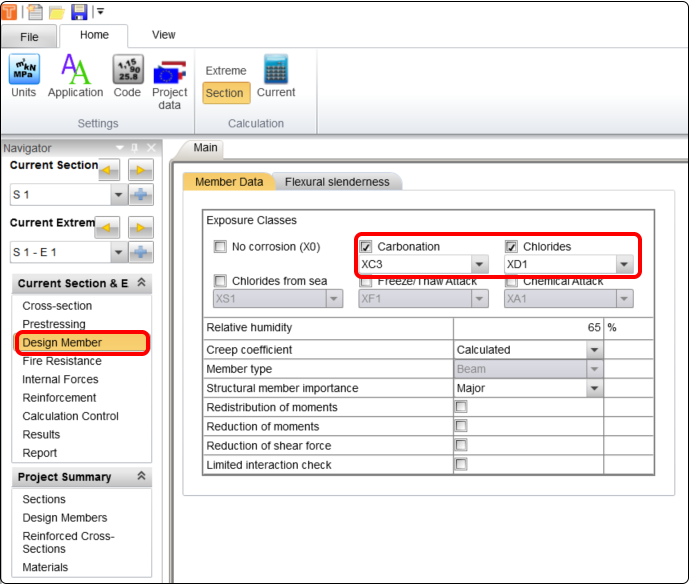

Adja meg az expozíciós osztályt XC3 és XD1 értékként.

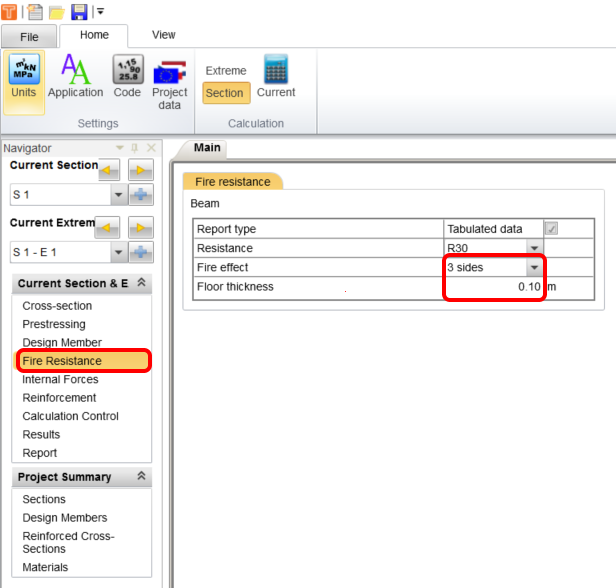

A Tűzállóság fülön hagyja meg a keresztmetszet alapértelmezett Ellenállás R30 beállítását. A második lépésben adja meg a Tűzhatást 3 oldalról. Ha a teherhordó funkció (R kritérium) szükséges, csak az EN 1992-1-1 szerinti tervezéshez feltételezett szükséges lemezvastagság vehető figyelembe. A 0,1 mm-es padlóvastagság ezen példa céljára nem befolyásolja a T-keresztmetszet teherhordó funkcióját.

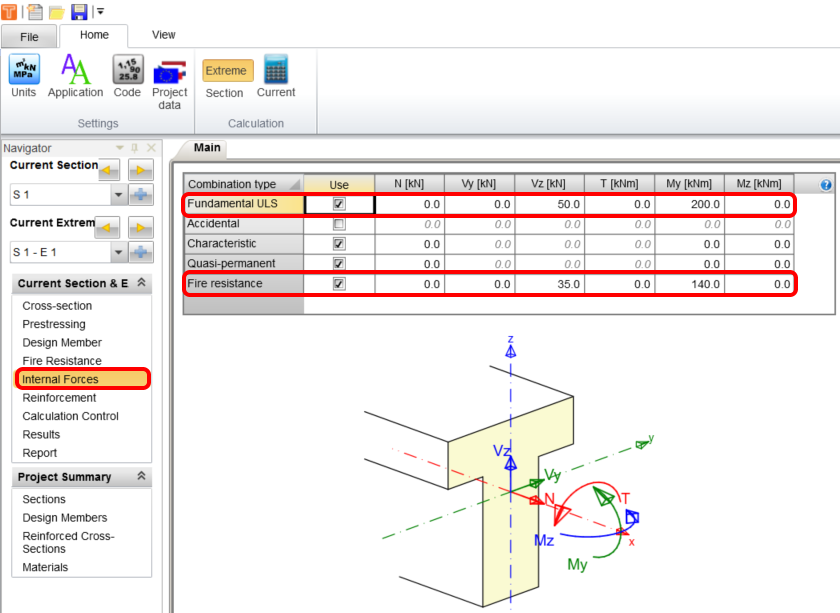

Töltse ki a Belső erőket a ULS és a Tűzállóság kombinációhoz. A tűzállósági erőket manuálisan kell megadni. Konzervatív ellenőrzés céljából az ULS belső erők megszorozhatók a 0,7 együtthatóval, és megkapja a Tűzállóság méretezési belső erőit. Ezt az eljárást ebben az oktatóanyagban is alkalmazzuk.

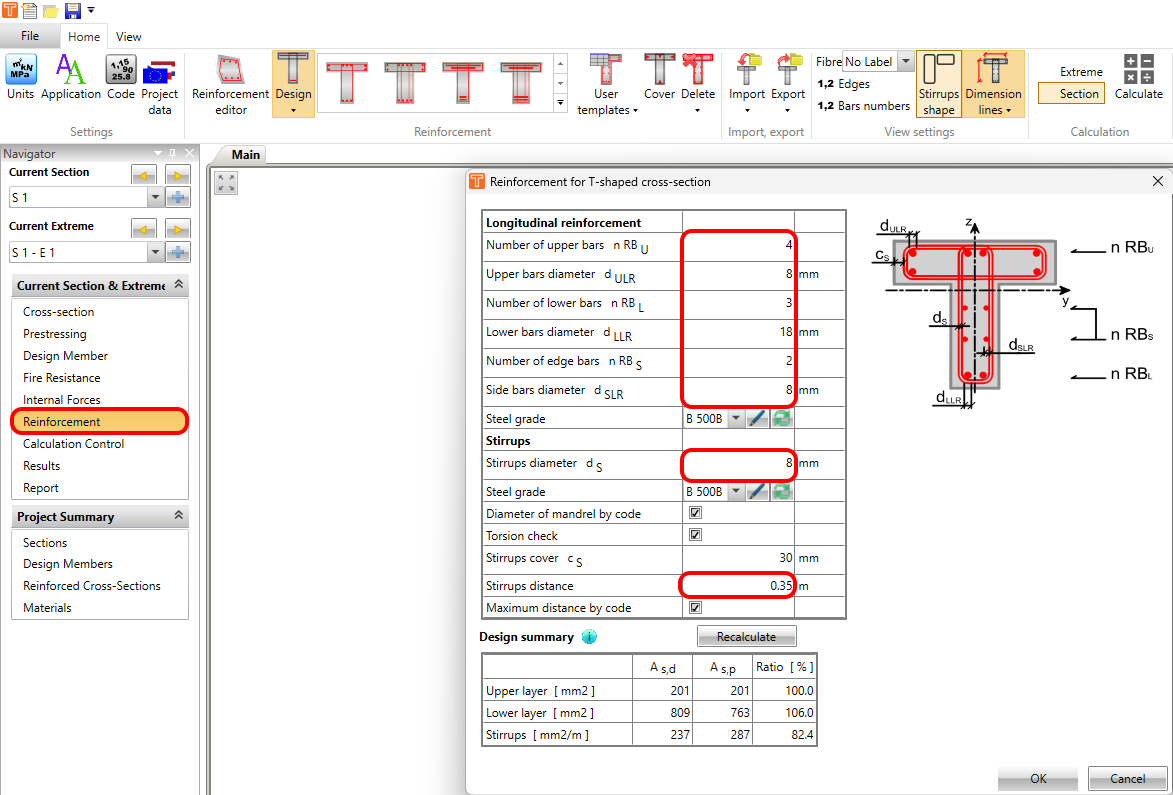

A vasalás megadásához használjon előre definiált vasalási sablont. A hosszvasak és kengyelek átmérőit az alábbi táblázat szerint kell kitölteni.

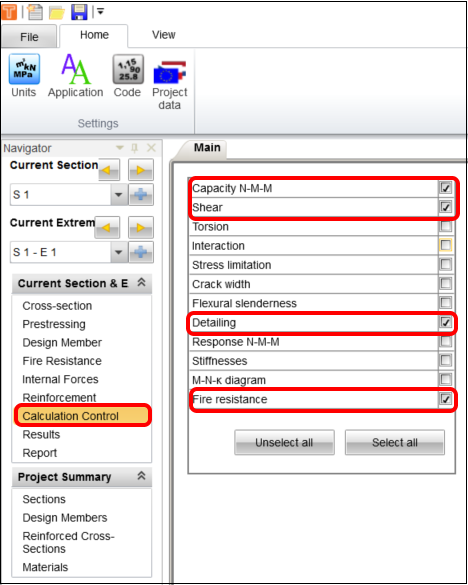

A Számítási vezérlés fülön jelölje be az ULS és a Tűzállóság szempontjából releváns ellenőrzéseket.
4 Tervezés

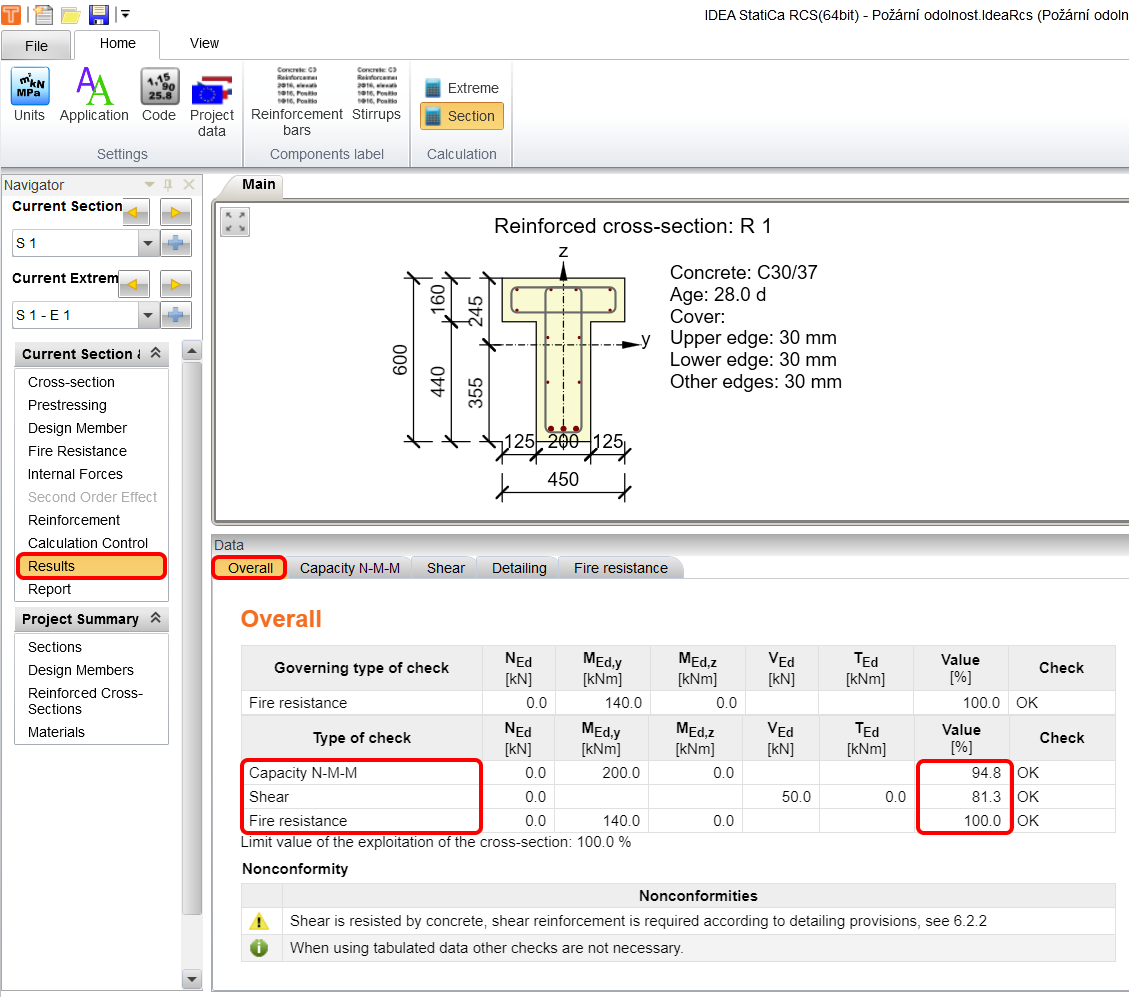

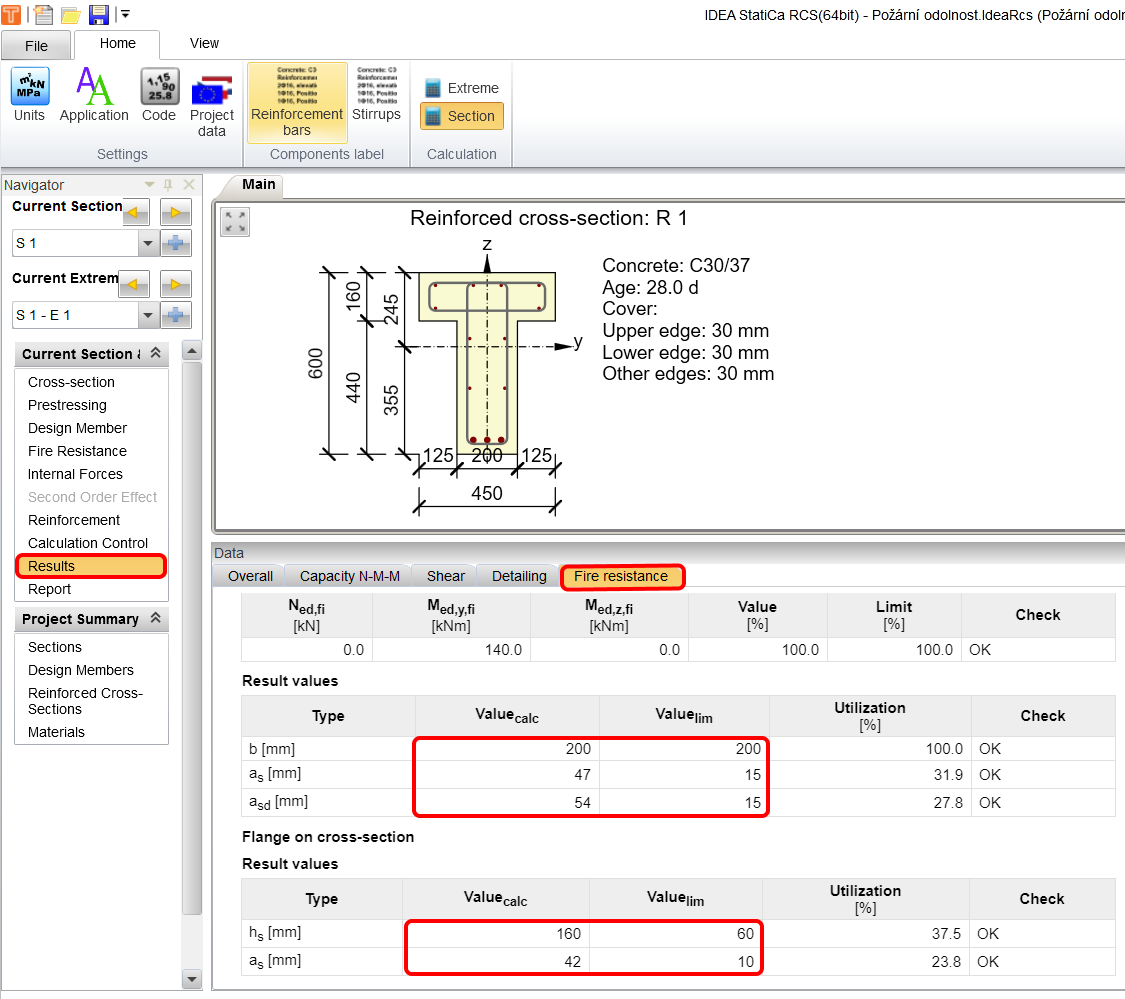

Az Eredmények fülön ellenőrizheti, hogy az összes szabványellenőrzés teljesül-e.
A tűzállósági megközelítés a Táblázatos adatok ellenőrzésén alapul. Ez azt jelenti, hogy az összes számított értéket összehasonlítják a szabványban meghatározott határértékekkel. Gerendakeresztmetszetek esetén ezek a gerincszélesség és a vasalás külső rétegének a tűznek kitett legközelebbi felülettől mért távolsága.

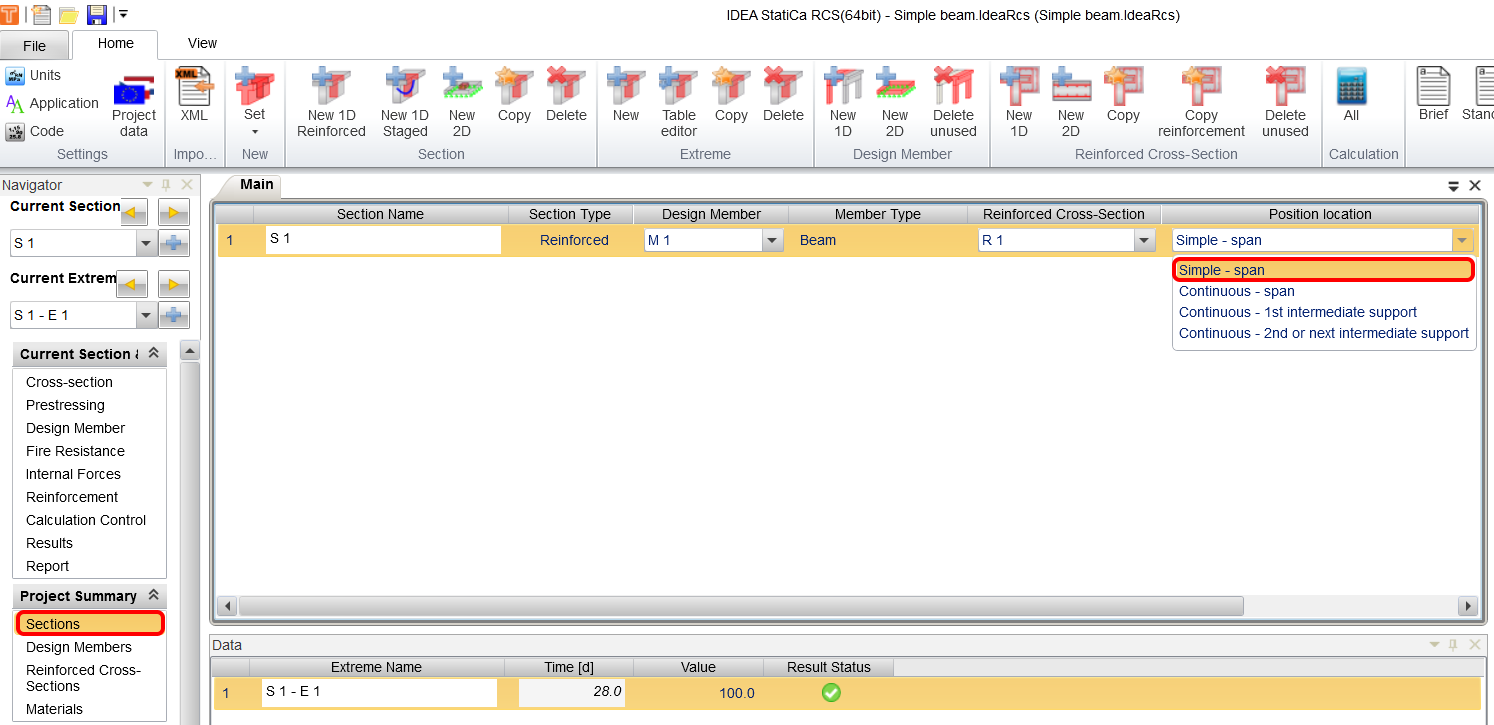

A Projekt összefoglaló navigátorban és a Keresztmetszetek fülön nagyon fontos a Pozíció helye beállítása. Alapértelmezés szerint az Egyszerűen alátámasztott van beállítva. Folytatólagos gerenda ellenőrzésekor meg kell adni a keresztmetszet helyzetét a gerendán. Ez jelentős hatással van a tűzállóság táblázatos adatok szerinti ellenőrzésére.
5 Jelentés

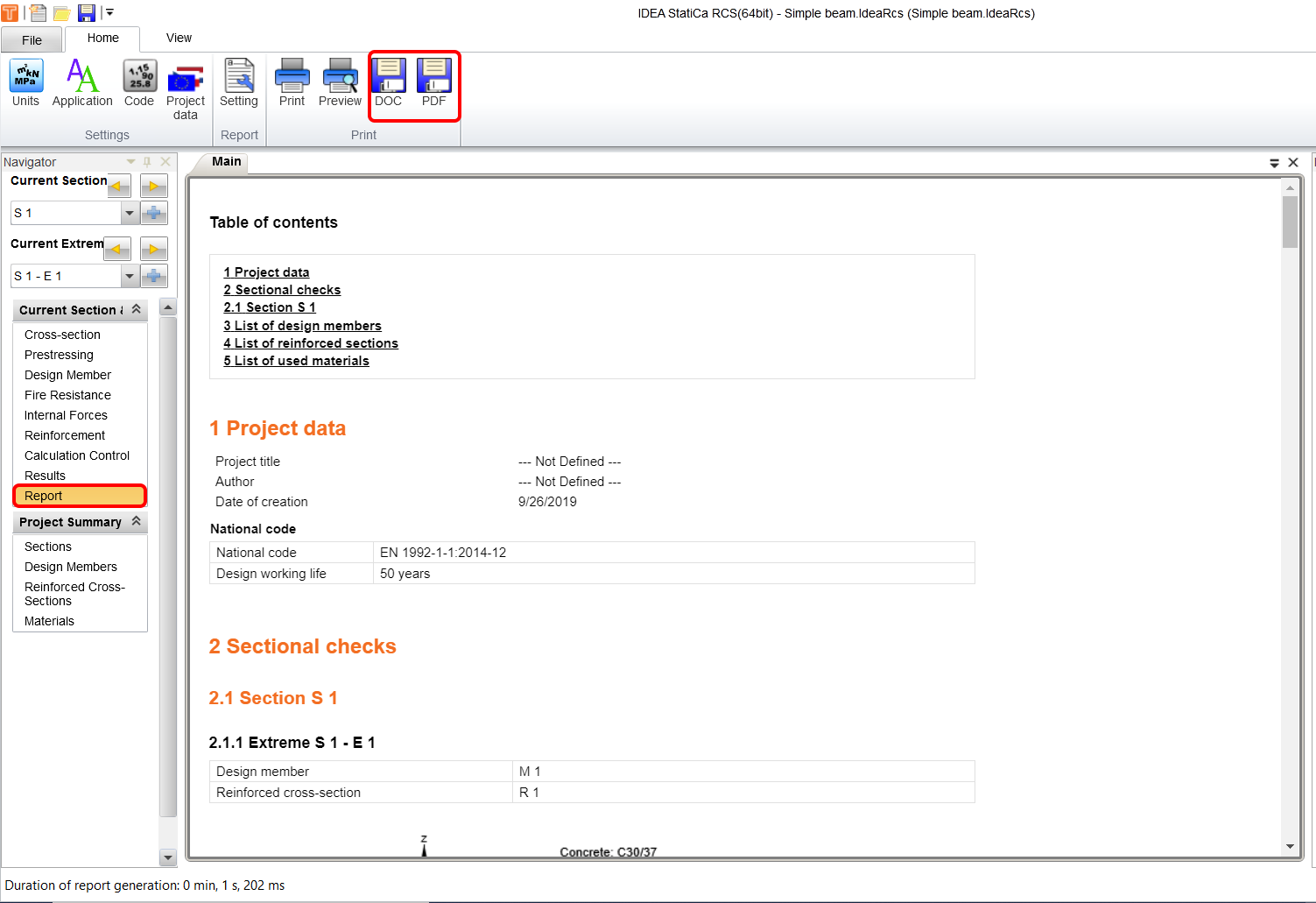

Az összes korábbi adat és eredmény a testreszabható Jelentésben szerepel. Ez a dokumentum PDF vagy MS Word formátumban exportálható.
Most megtervezte, optimalizálta és elvégezte egy vasalt T-keresztmetszet szabványellenőrzését az ULS és a tűzállóság szempontjából az Eurocode szerint.
