1 Nieuw project

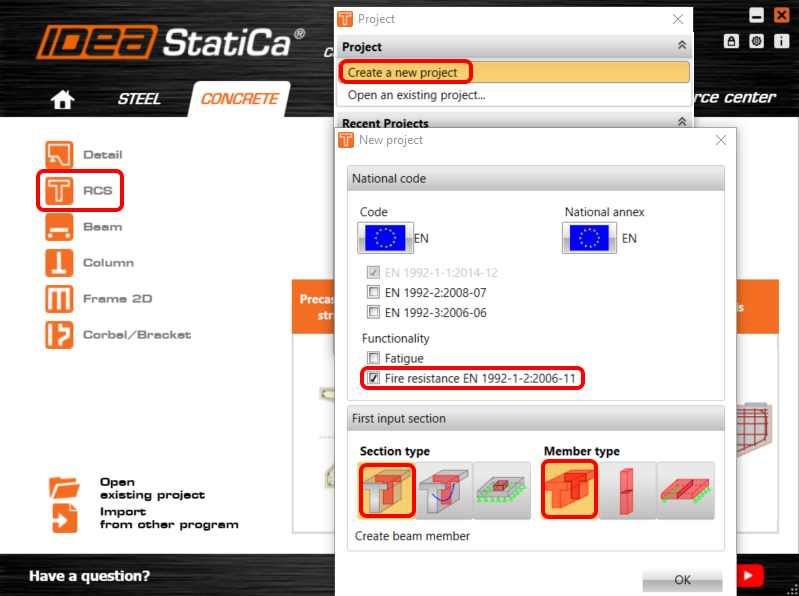

Start een Nieuw project in IDEA StatiCa RCS en selecteer de Functionaliteit - Brandwerendheid EN 1992-1-2:2006-11
2 Geometrie

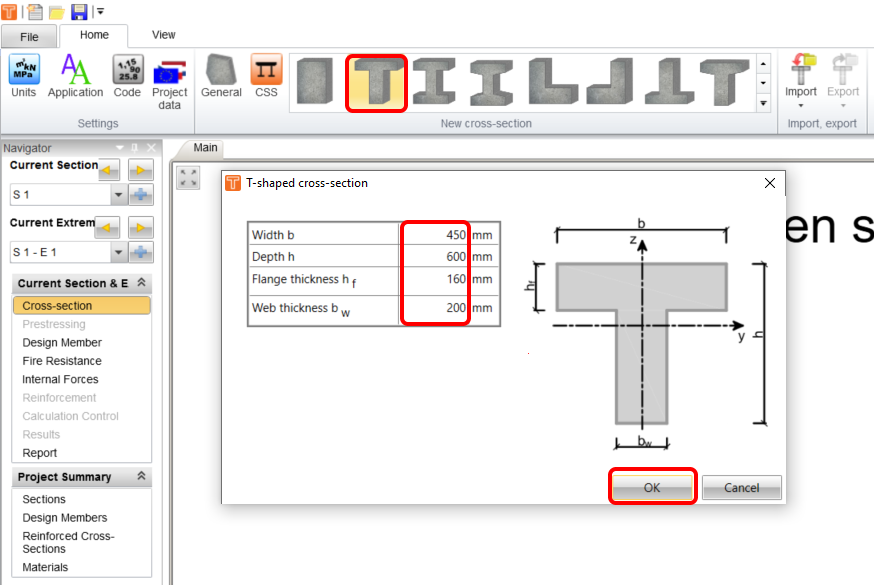

Selecteer een T-doorsnede en vul de afmetingen in.
3 Ontwerp

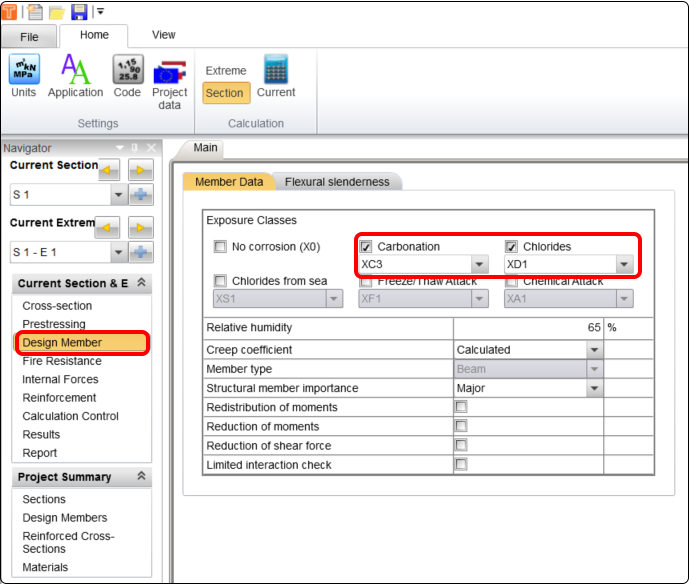

Definieer de blootstellingsklasse als XC3 en XD1.

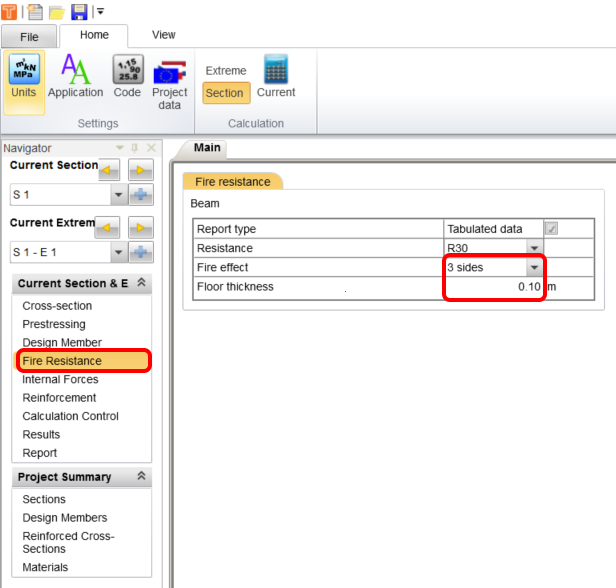

Laat in het tabblad Brandwerendheid de standaardinstellingen van de Weerstand R30 van de doorsnede staan. Definieer in de tweede stap het Brandeffect van 3 zijden. Als de draagfunctie (Criterium R) vereist is, mag alleen de noodzakelijke plaatdikte worden aangenomen die is aangenomen voor een ontwerp volgens EN 1992-1-1. De vloerdikte van 0,1 mm heeft voor dit voorbeeld geen invloed op de draagfunctie van de T-doorsnede.

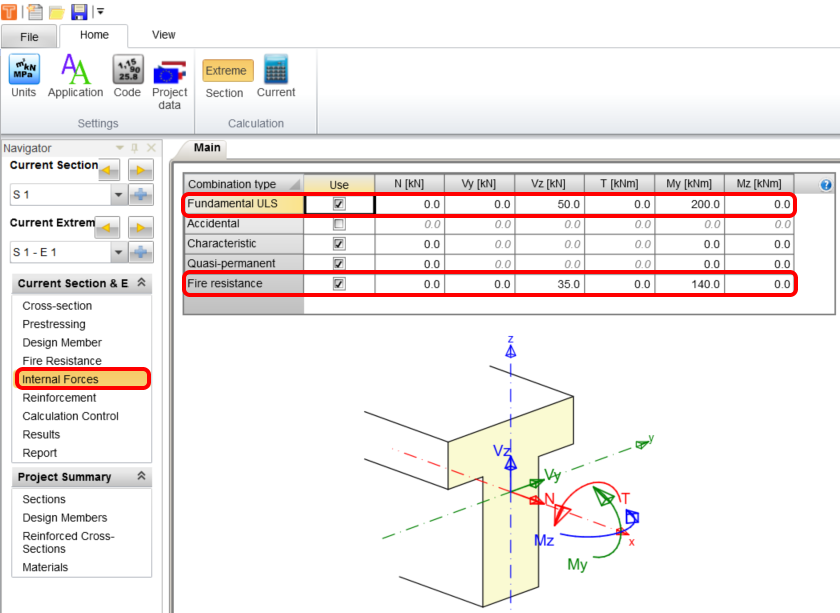

Vul de Inwendige krachten in voor de UGT- en Brandwerendheid-combinatie. De krachten bij brandwerendheid moeten handmatig worden ingevoerd. Voor een conservatieve normtoetsing kunnen de UGT-inwendige krachten worden vermenigvuldigd met de coëfficiënt 0,7, waarmee de rekenwaarden voor Brandwerendheid worden verkregen. Deze procedure wordt in deze tutorial ook toegepast.

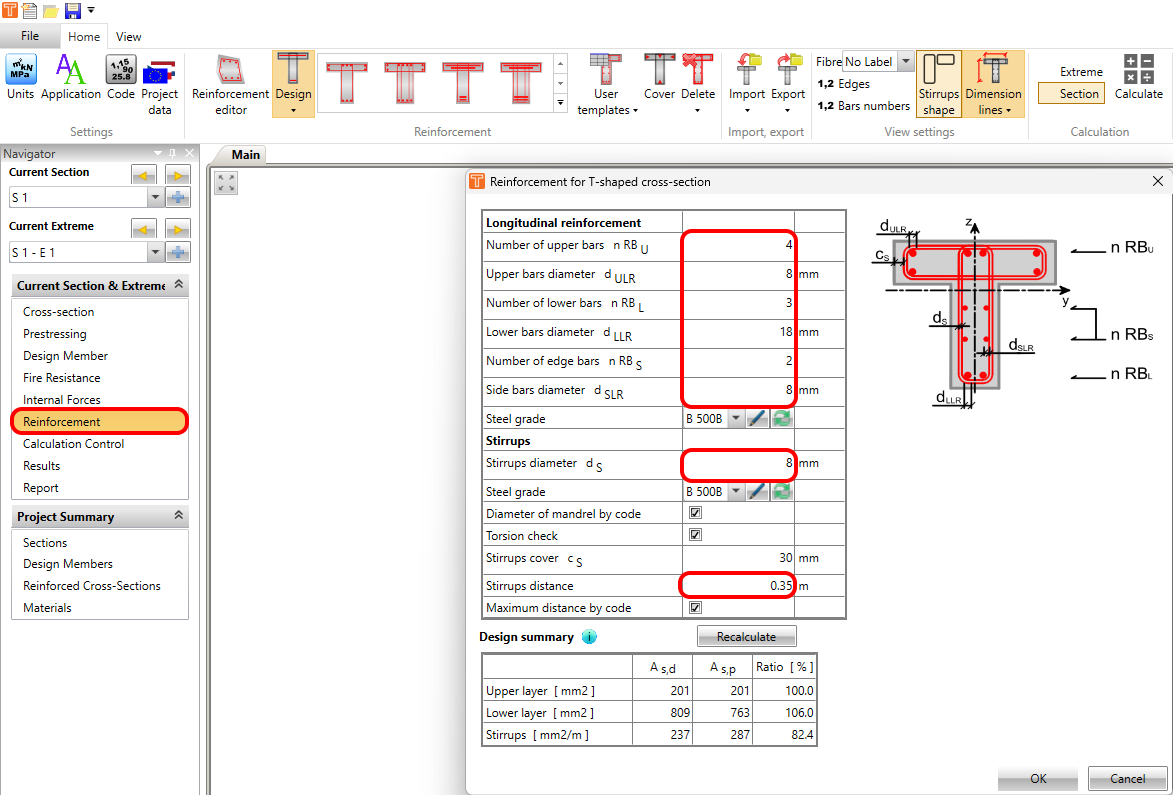

Gebruik voor de invoer van de wapening een voorgedefinieerde template van wapening. Diameters voor langswapening en beugels dienen te worden ingevuld volgens de onderstaande tabel.

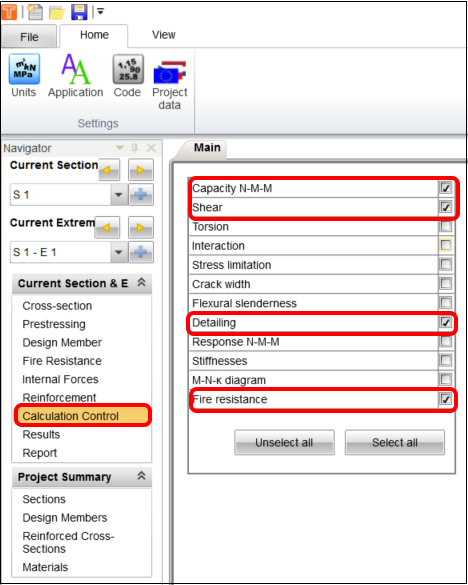

Vink in het tabblad Berekeningscontrole de controles aan die relevant zijn voor UGT en Brandwerendheid.
4 Ontwerp

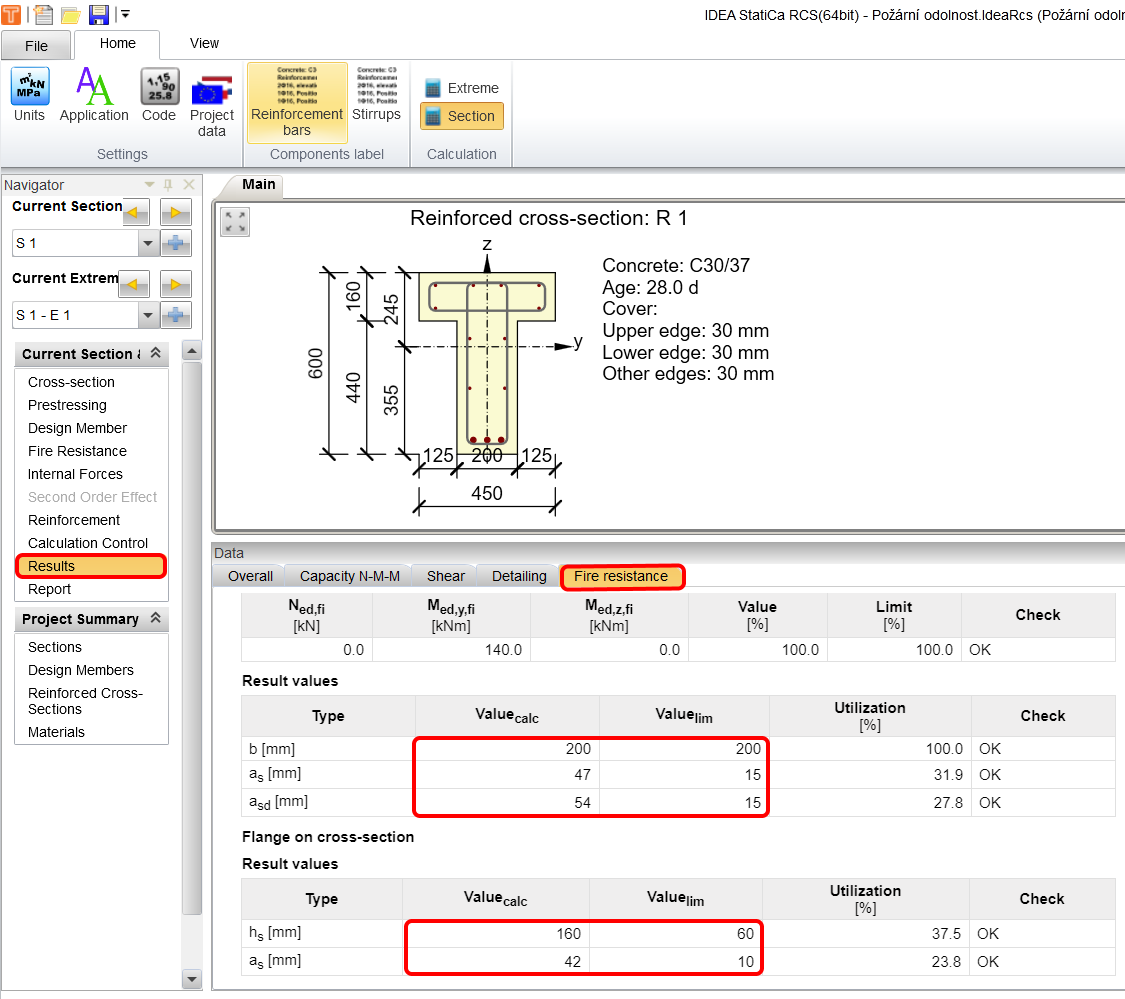

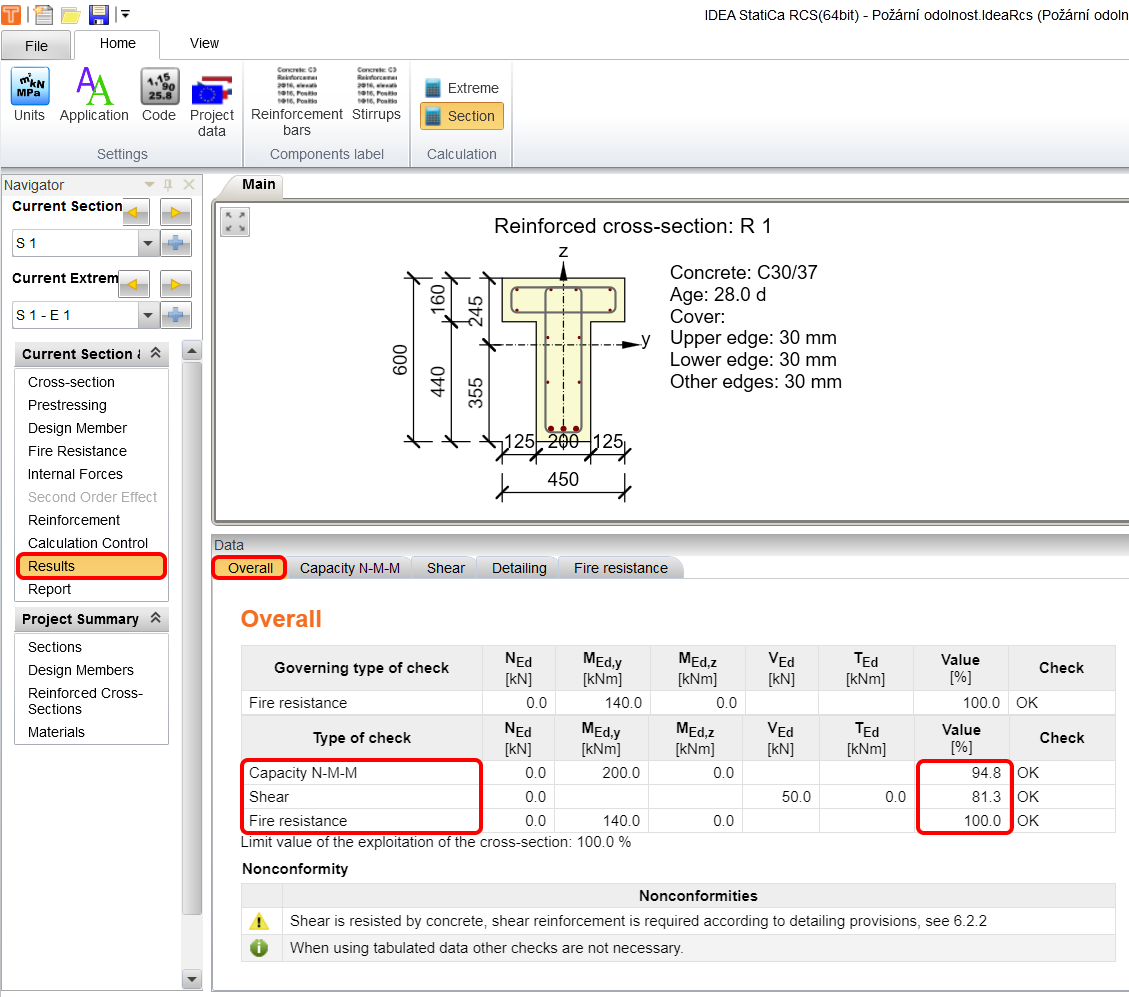

In het tabblad Resultaten kunt u controleren of alle controles zijn voldaan.
De benadering voor brandwerendheid is gebaseerd op de Tabellarische gegevenscontrole. Dit betekent dat alle berekende waarden worden vergeleken met de grenswaarden die in de norm zijn vastgelegd. Voor liggersdoorsneden zijn dit de breedte van de lijf en de afstand van de buitenste laag wapening tot het dichtstbijzijnde aan brand blootgestelde oppervlak.

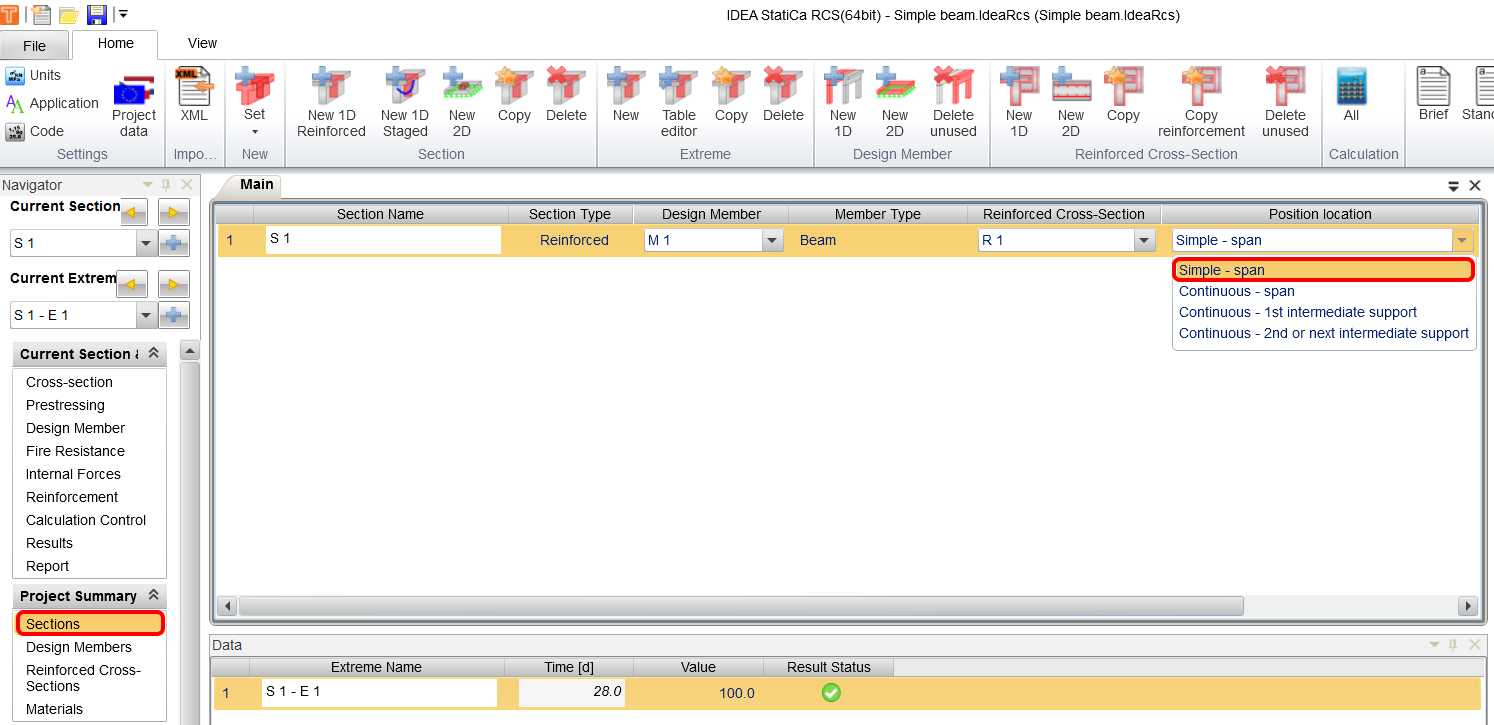

In de navigator Projectoverzicht en het tabblad Doorsneden is het erg belangrijk om de Positielocatie in te stellen. Standaard is Enkelvoudige overspanning ingesteld. Als u een doorgaande ligger controleert, dient u de locatie van de doorsnede op de ligger in te stellen. Dit heeft een significante invloed op de normtoetsing van de brandwerendheid op basis van tabellarische gegevens.
5 Rapport

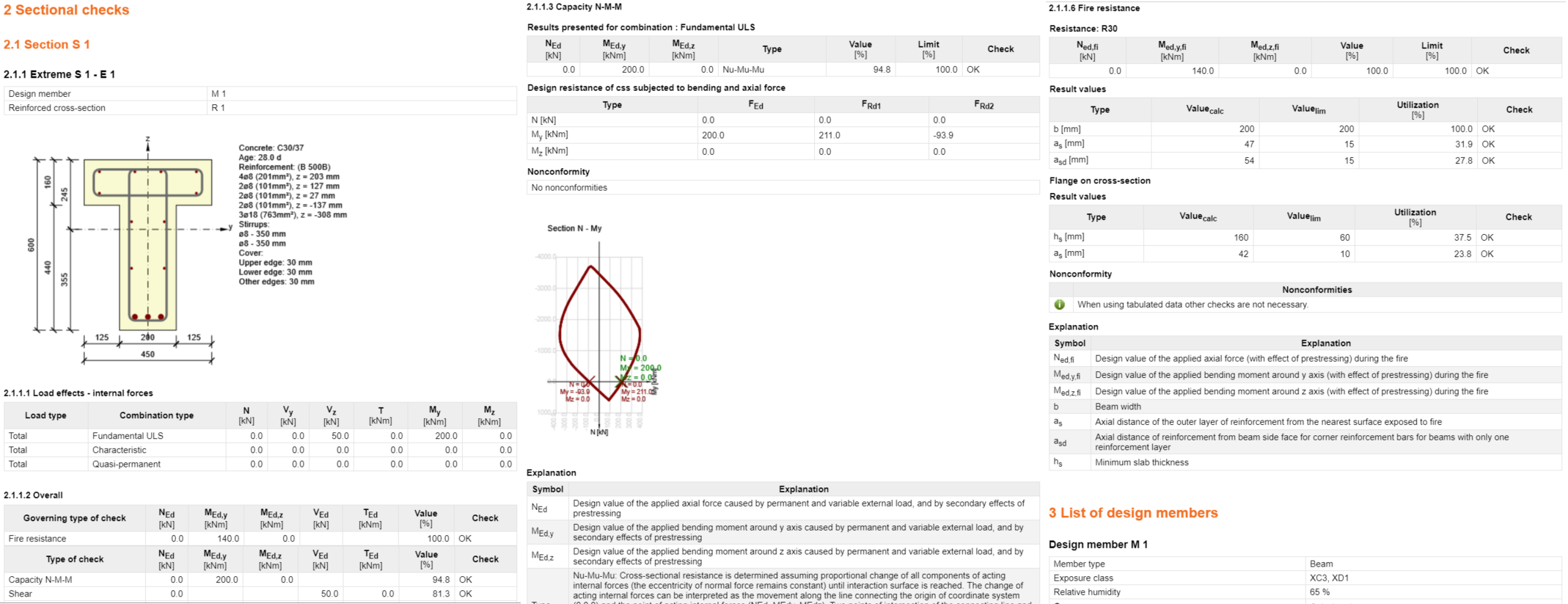

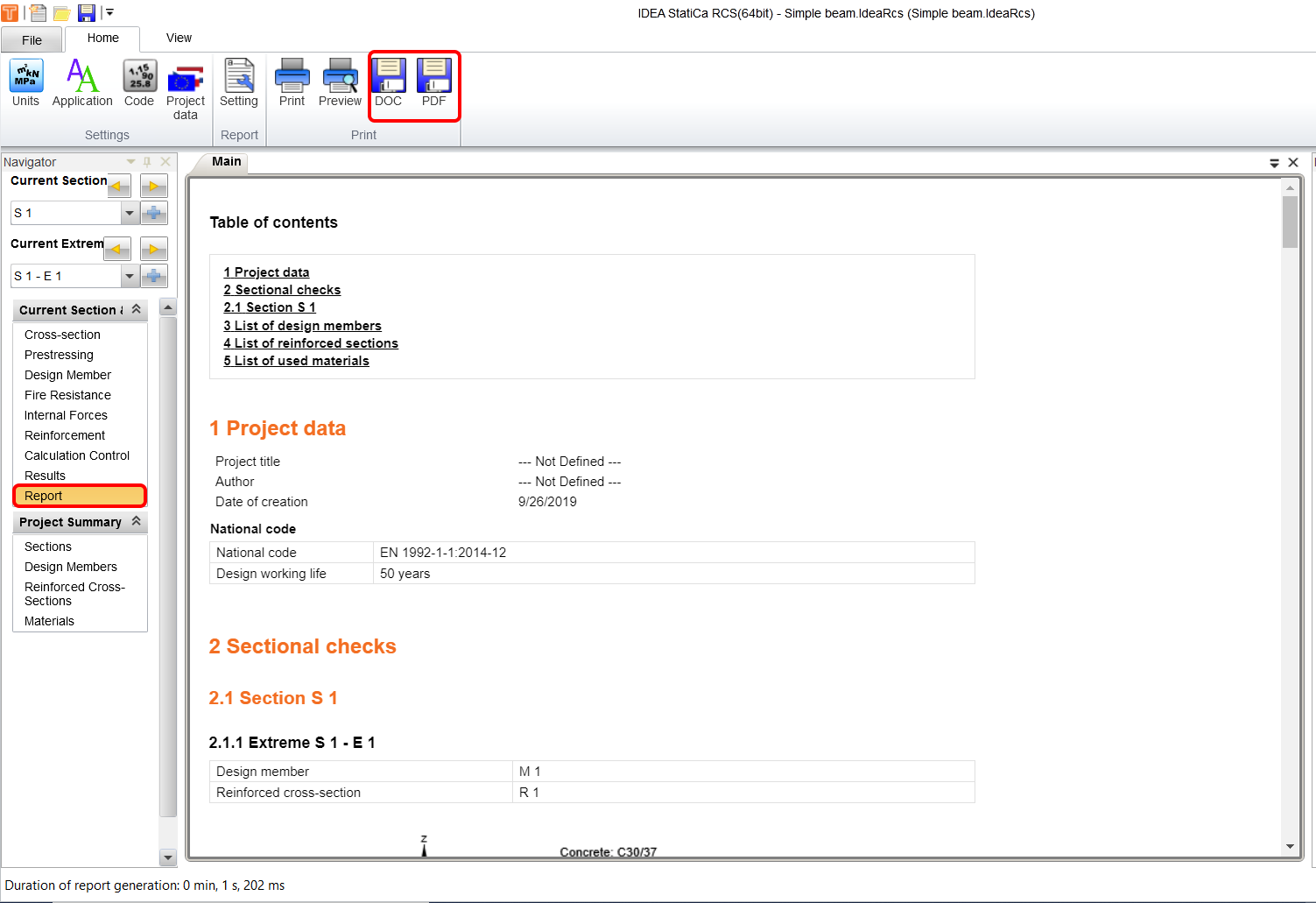

Alle voorgaande gegevens met resultaten zijn samengevat in het aanpasbare Rapport. Dit document kan worden geëxporteerd naar PDF of MS Word.
U heeft nu een gewapende T-doorsnede ontworpen, geoptimaliseerd en normgetoetst voor UGT en brandwerendheid volgens de Eurocode.
