1 Új projekt
Indítsa el az IDEA StatiCa (töltse le a legújabb verziót) alkalmazást, majd töltse le és nyissa meg a forrás projektfájlt. A csomópont tervezése elkészült, és elő van készítve a szabványos Feszültség/Alakváltozás elemzéshez.

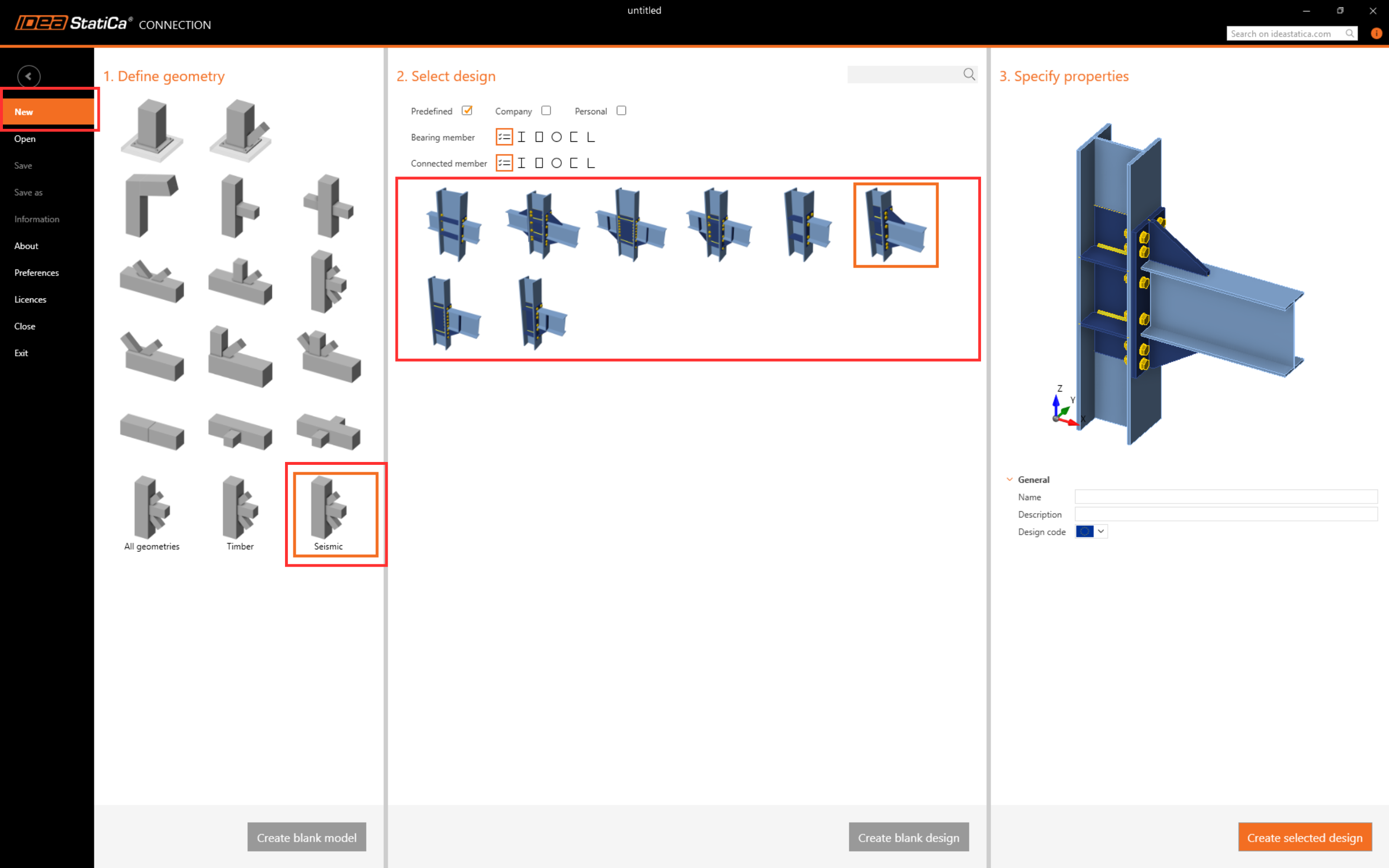

Megjegyzés: Egyéb szeizmikus kapcsolattervezési megoldások a Seismic sablonkészletben találhatók a kapcsolat varázslóban a Geometria meghatározása oszlopban, a 25.0-s verziótól kezdve.
2 Számítás és ellenőrzés

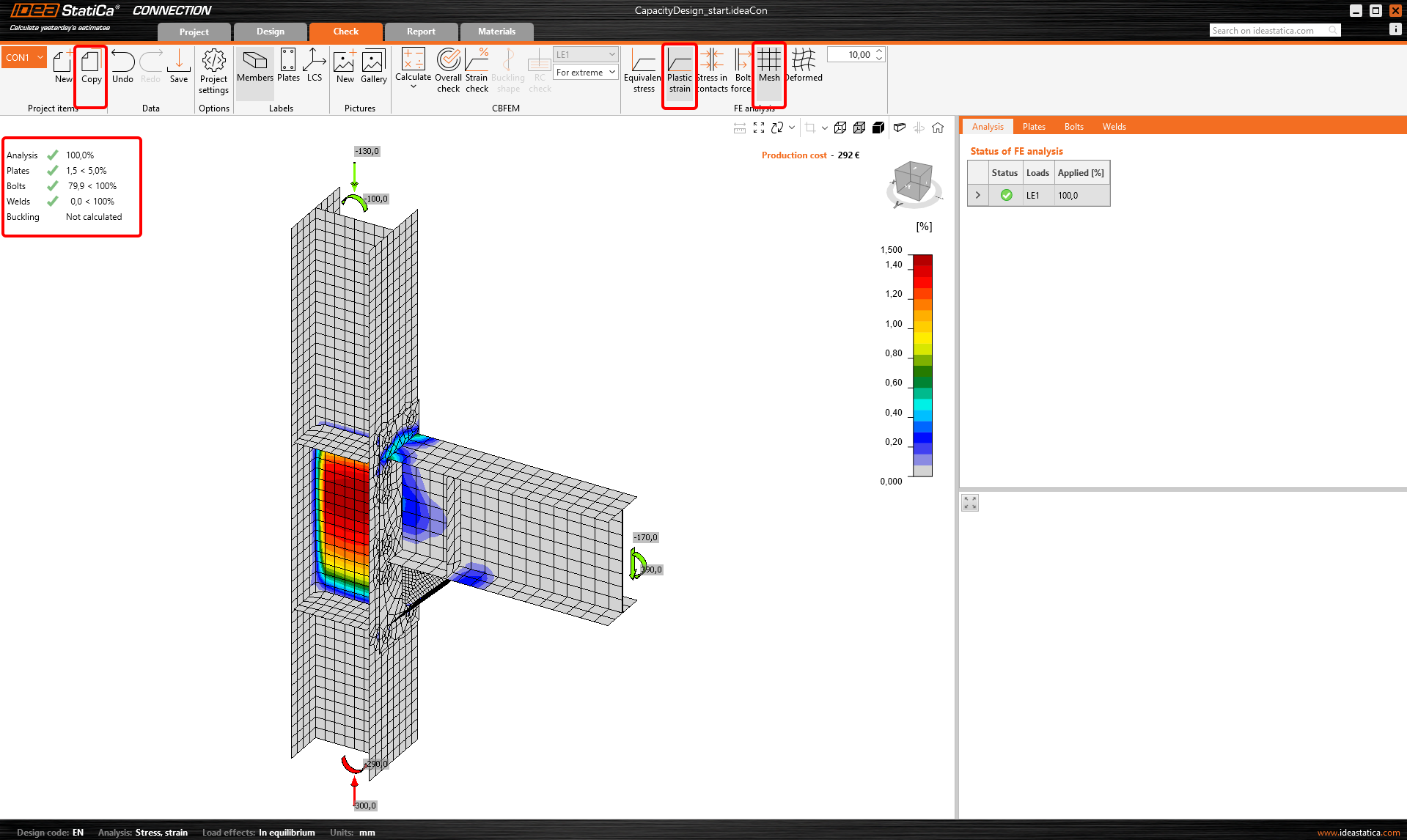

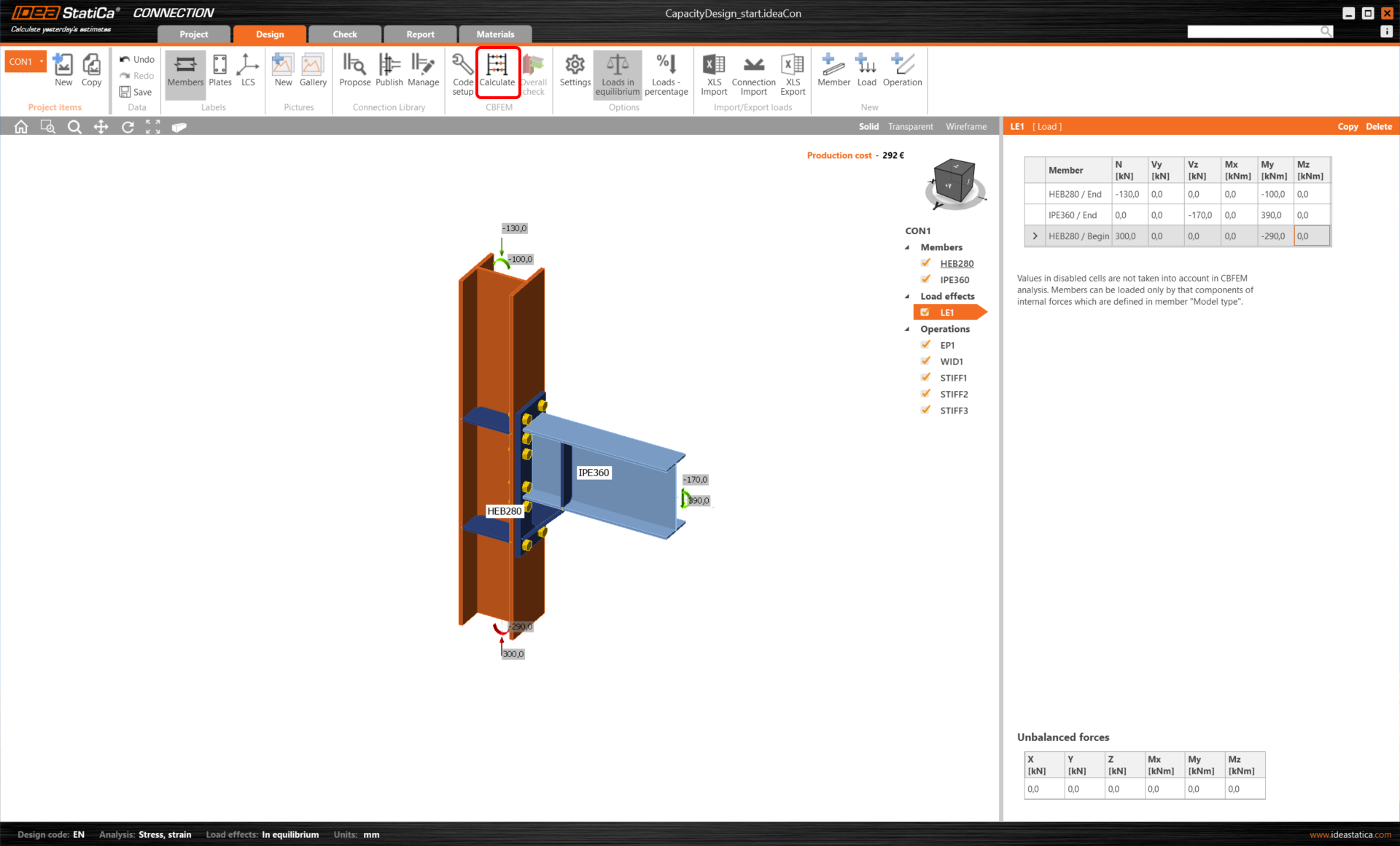

Indítsa el a feszültség/alakváltozás elemzést a szalagon található Számítás gombbal. Az elemzési modell automatikusan generálódik, a számítás elvégzésre kerül, és az átfogó ellenőrzési eredmények a nézet bal felső sarkában láthatók.
Látható, hogy a feszültség/alakváltozás elemzés alapján a csomópont jól megtervezett, és minden ellenőrzésen megfelelt.
Az eredmények megőrzéséhez másolja ezt a projektelemét.
3 Kapacitásellenőrzés

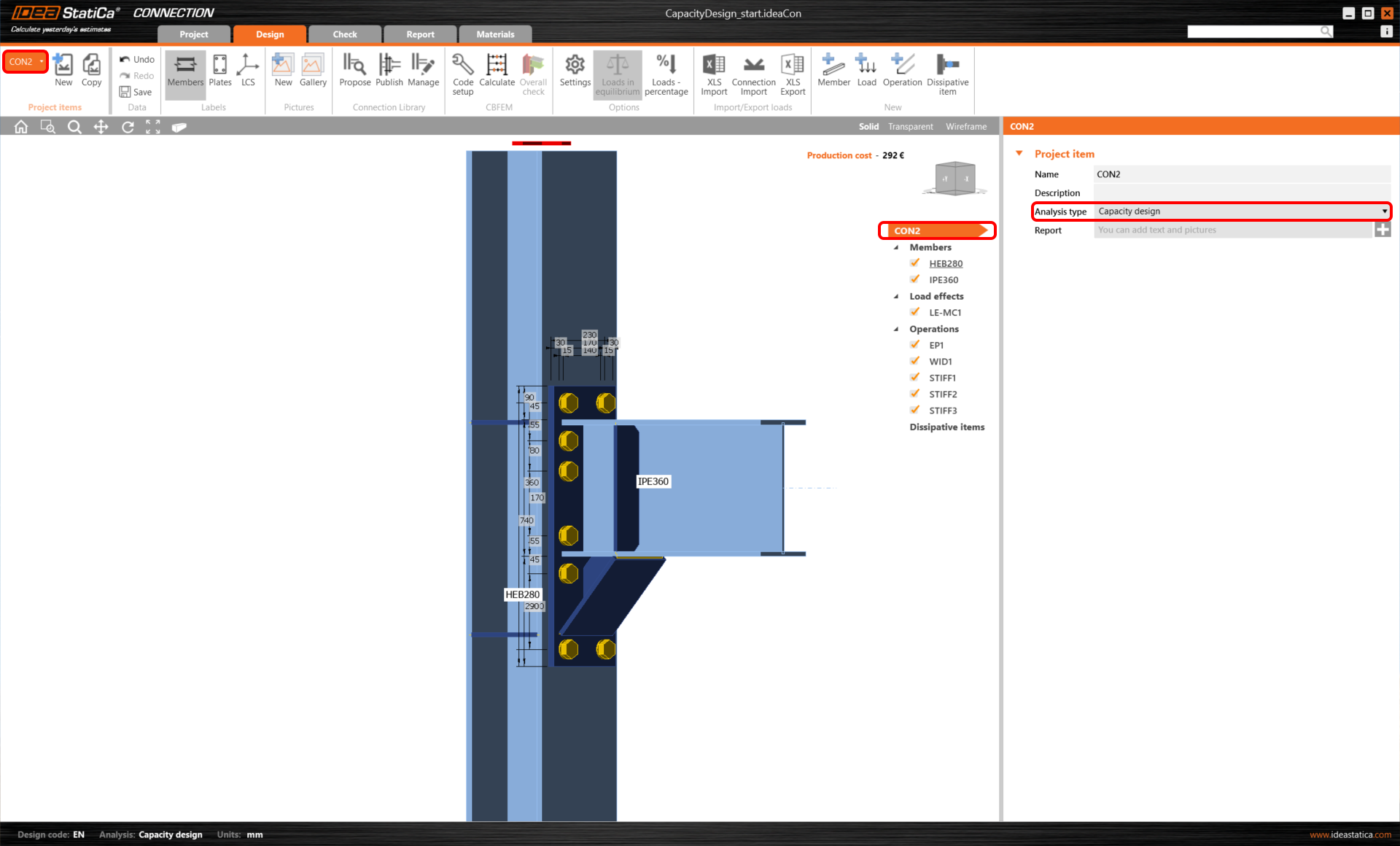

Az új projektelemben (CON2) módosítsa az elemzési típust CD – Kapacitástervezés értékre.

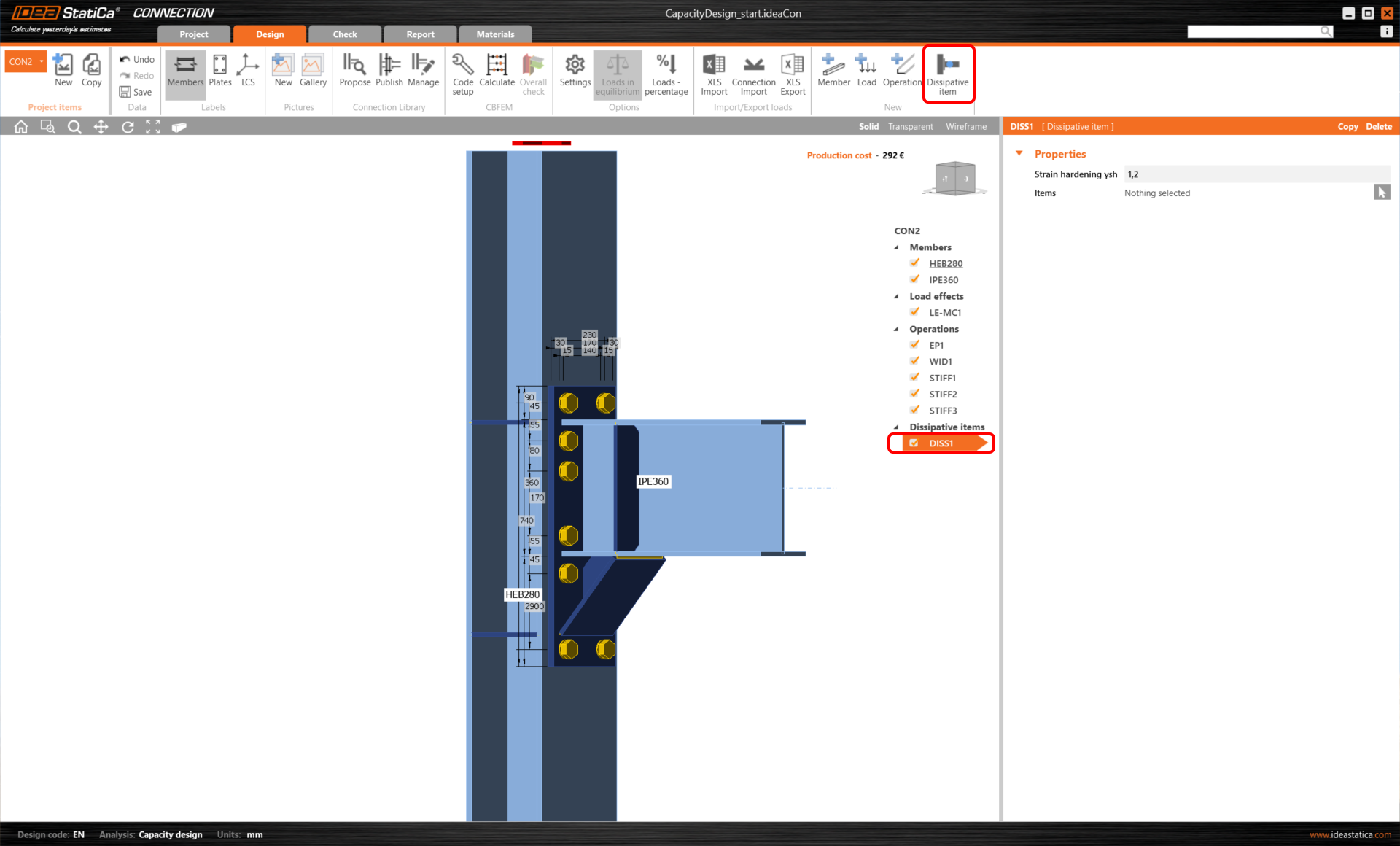

A disszipációs elemet ki kell választani. Ez hozzáadható a felső szalag parancsával vagy az egér jobb gombjával a nézetben lévő fában.

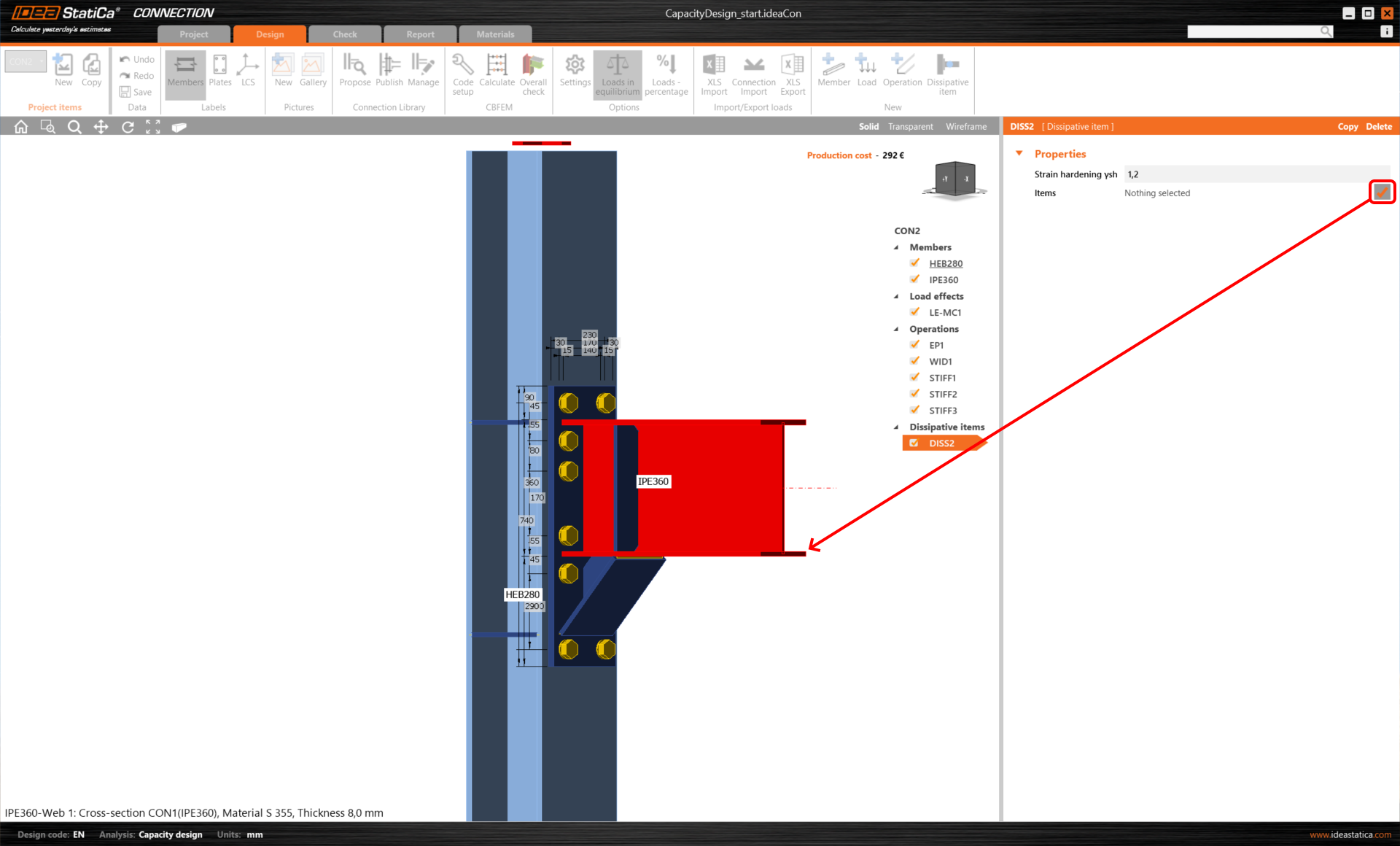

Disszipációs elemként azt a szerkezeti elemet vagy lemezt kell kiválasztani, amelyen képlékeny csukló kialakulása várható. Az anyag túlszilárdság-tényezője és az alakváltozás-keményedési tényező a kiválasztott elemre kerül alkalmazásra. Ebben a példában válassza az IPE360 szerkezeti elemet disszipációs elemként, és erősítse meg a kiválasztást a szóköz/enter billentyűvel/jobb egérgombbal vagy az ellenőrző ikon segítségével.

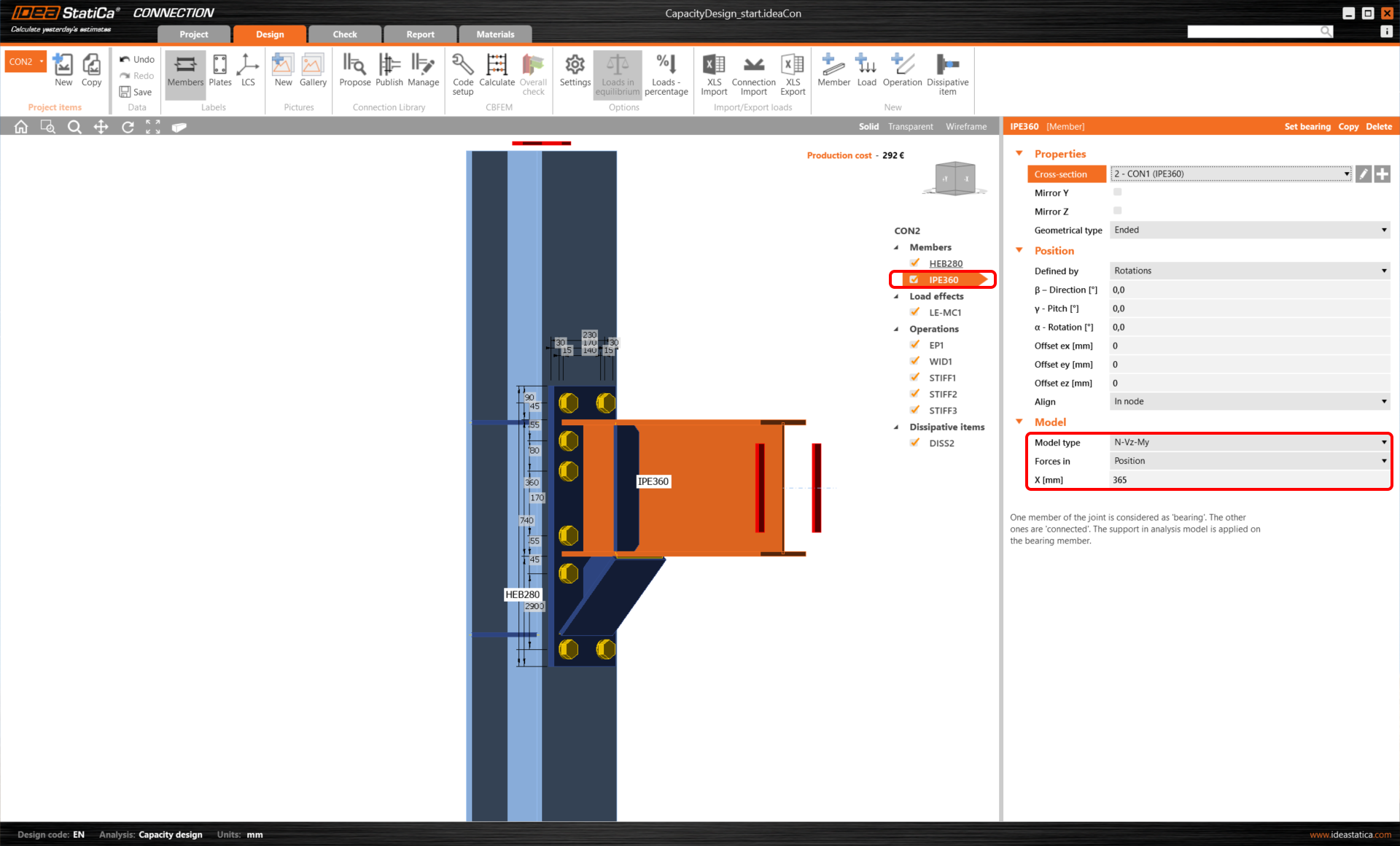

Az IPE360 szerkezeti elem tulajdonságaiban állítsa be a paramétereket:
- Állítsa a Modell típusát N-Vz-My értékre, mivel a kapcsolat csak a függőleges síkban tud hajlítónyomatékot felvenni, és a gerenda kisebb tengelye körüli hajlítást meg kell akadályozni. Erről bővebben: Hogyan modellezzünk egybotlos kapcsolatot (Modell típusa)
- Kapcsolja a Erők helye paramétert Pozíció értékre, mivel ekkor meghatározható a pontos erőhatás pozíciója. A képlékeny csukló helyzete hasonló az erőhatás pozíciójához: X = 365 mm. Erről bővebben: Hogyan határozzuk meg a helyes terhelési pozíciót (Erők helye)

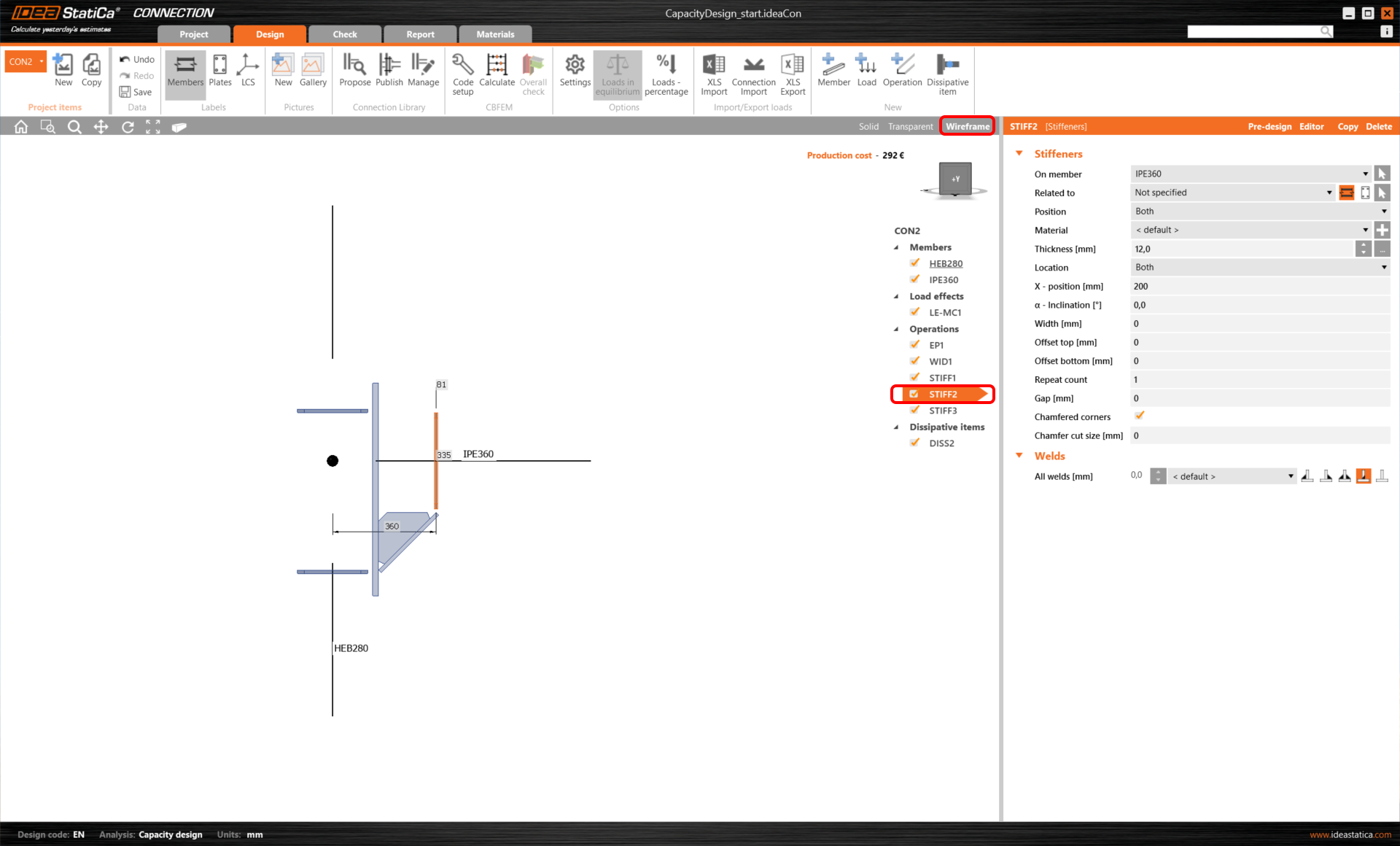

Hogyan lehet meghatározni a képlékeny csukló megfelelő helyzetét? A mérnöknek kell eldöntenie, hogy hol fog kialakulni. Általában a képlékeny csukló a gerenda mentén kerül meghatározásra. Ebben a példában az utolsó merevítő homloklapja mögött fog kialakulni. Praktikus az alkalmazásból leolvasni a pozíciót (drótváz nézet).
A következő lépésben meg kell határozni a teherhatásokat. A szeizmikus elemzés terhei szabványfüggők (anyag túlszilárdság-tényező, alakváltozás-keményedési tényező), és befolyásolja őket a folyáshatár, a keresztmetszet geometriai jellemzői stb.
A példában szereplő terheket az alábbi eljárással számítottuk:
\[M_{\textrm{Ed}} = \gamma_{\textrm{sh}} \cdot f_{\textrm{y,ov}} \cdot W_{\textrm{p}l} = 1.2 \cdot 443.75 \cdot 10^6 \cdot 1.0218 \cdot 10^{-3} = 544.12 \, \textrm{kNm} \]
\( \gamma_{\textrm{sh}} = 1.2 \)
\( f_\textrm{y} = 355 \, \textrm{MPa} \)
\( f_{\textrm{y,ov}} = f_\textrm{y} \cdot \gamma_{\textrm{ov}} = 355 \cdot 1.25 = 443.75\, \textrm{MPa} \)
\( \gamma_{\textrm{ov}} = 1.25 \)
\( W_{\textrm{pl,IPE360}} = 1.0218 \cdot 10^6 \, \textrm{mm}^3 \)
\[ V_{\textrm{Ed}} = \frac{2 \cdot M_{\textrm{Ed}}}{L_{h}} = 2 \cdot \frac{544.12}{7.32} = 148.67 \, \textrm{kN} \]

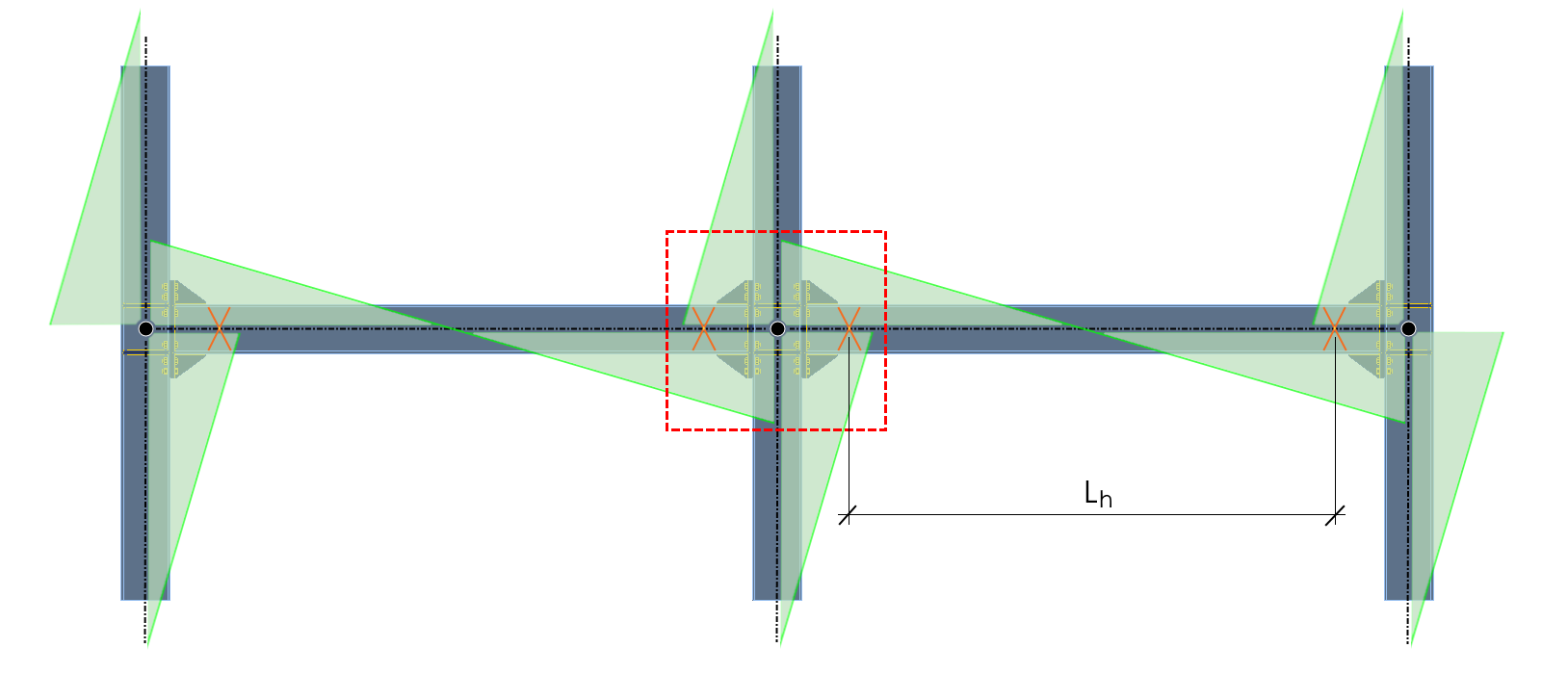

\(L_{h} = 7.32 \, \textrm{m} \, -\) távolság a gerenda képlékeny csuklói között

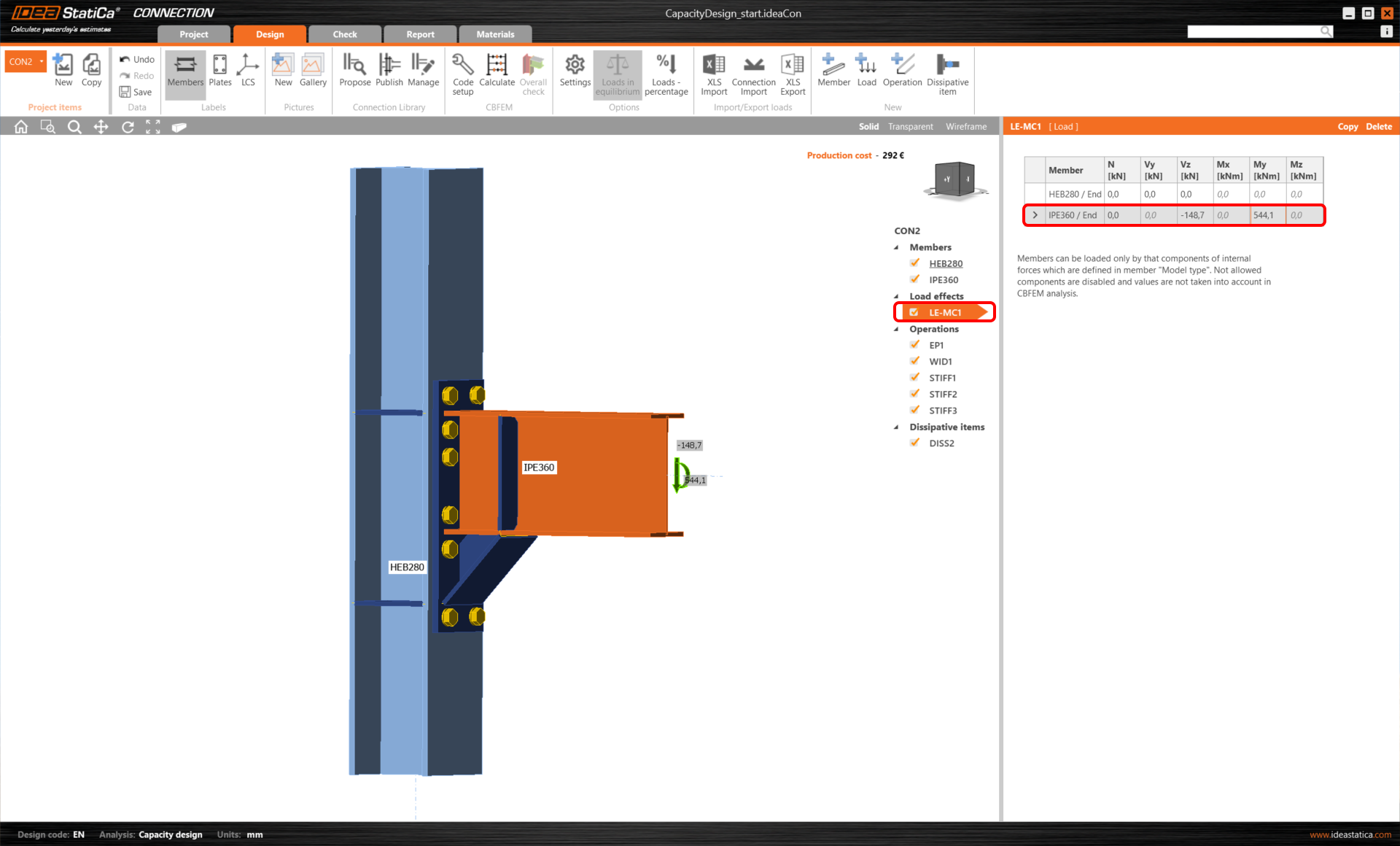

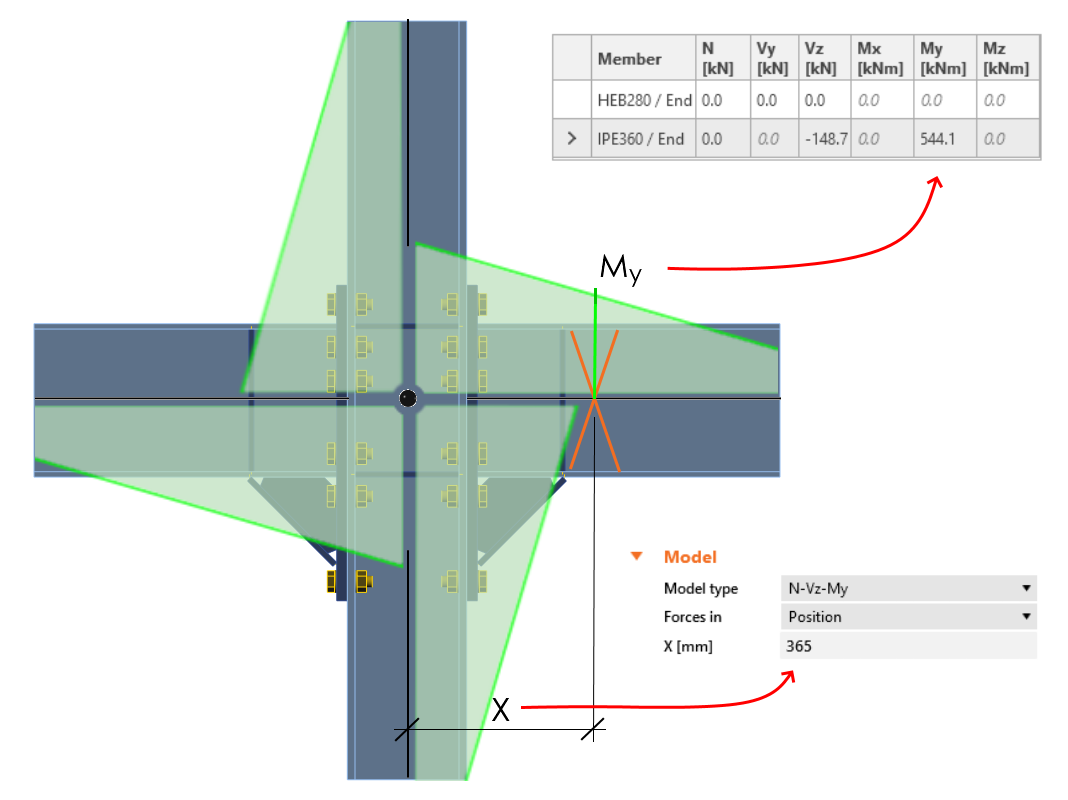

Adja hozzá a kiszámított nyíróerőt és hajlítónyomatékot új Teherhatásként (LE).
A nyíróerőnek és a hajlítónyomatéknak megfelelő előjelűnek kell lennie, hogy a hajlítónyomaték a csomóponttól távolodva csökkenjen a gerenda mentén.
Másolja ezt a LE-t, és változtassa meg a ható erőkirányát, hogy a második LE ellentétes irányban hasson.
Most a kapacitáselemzés elindítható a Számítás paranccsal.
Az eredményekből látható, hogy a csomópont nem felelt meg a szabványellenőrzésen. A tervezésben bizonyos módosítások szükségesek.

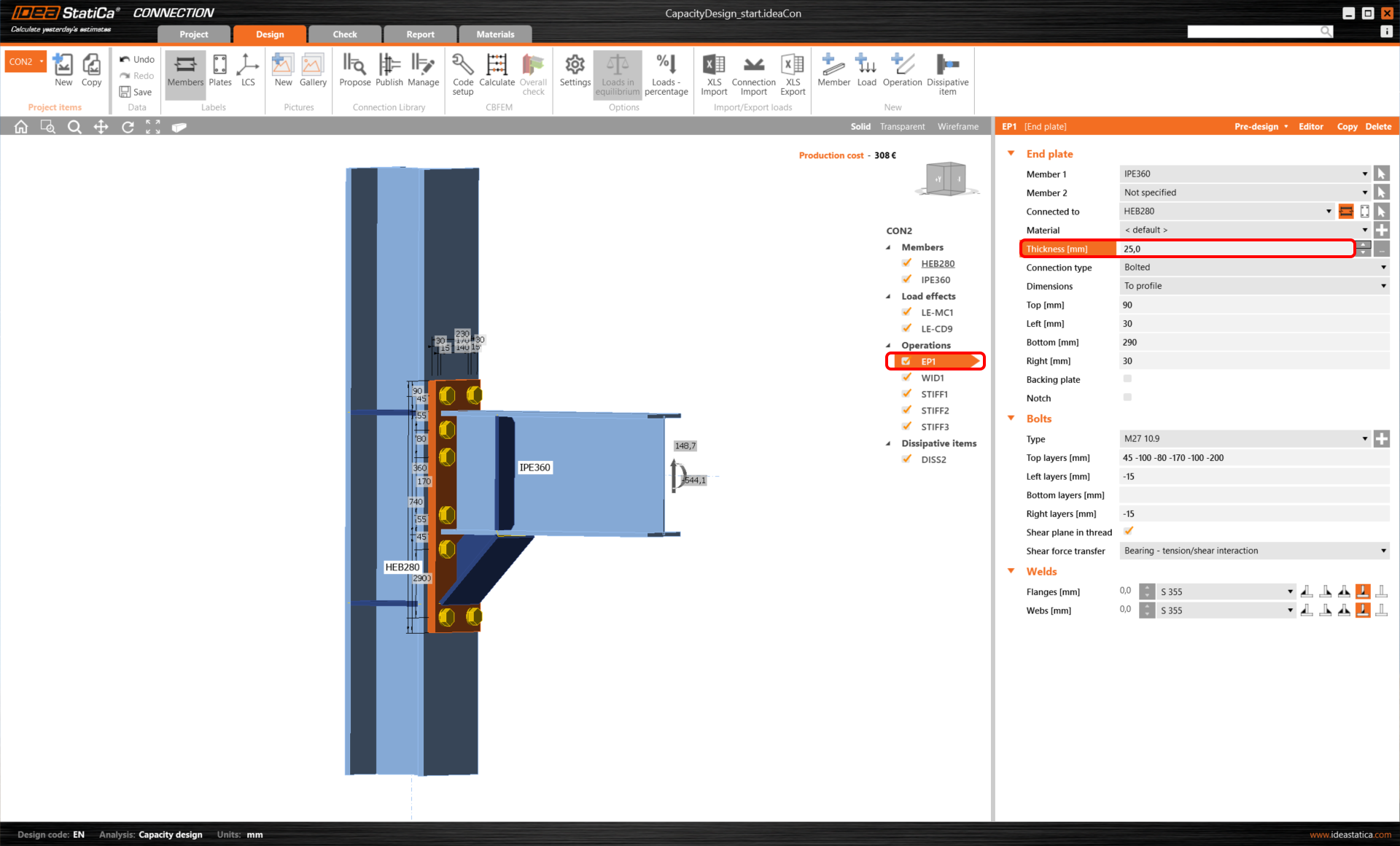

Növelje a homloklemez vastagságát 25 mm-re az összeomlás megelőzése érdekében.

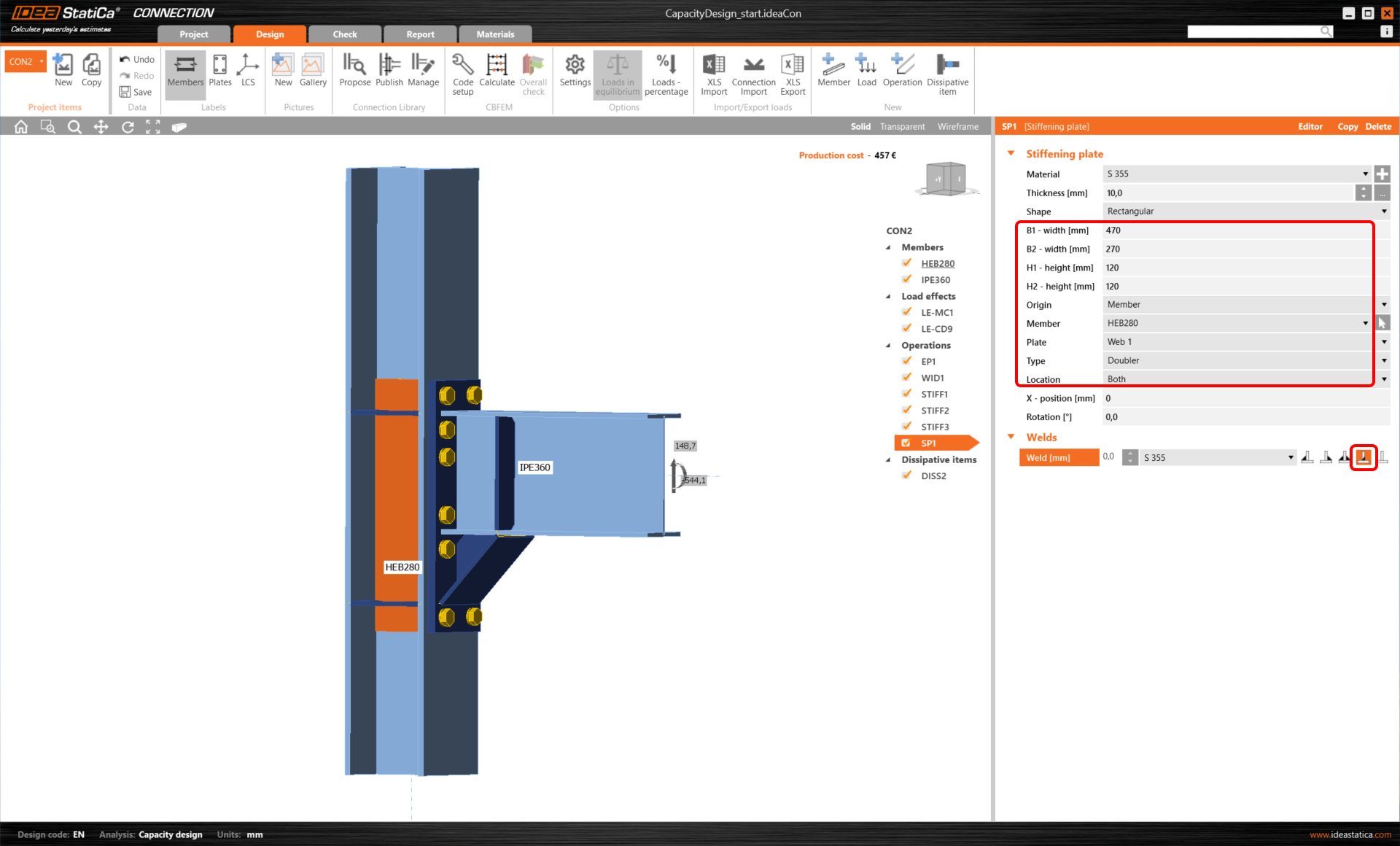

Az oszlop teherbírásának növeléséhez adjon hozzá egy dublírozó lemezt a gerinchez (adja hozzá a Merevítő lemez gyártási műveletet).
A dublírozó lemez tompahegesztéssel van hozzáhegesztve az oszlop gerinchez, az övlemezekhez való hegesztést szintén meg kell határozni.

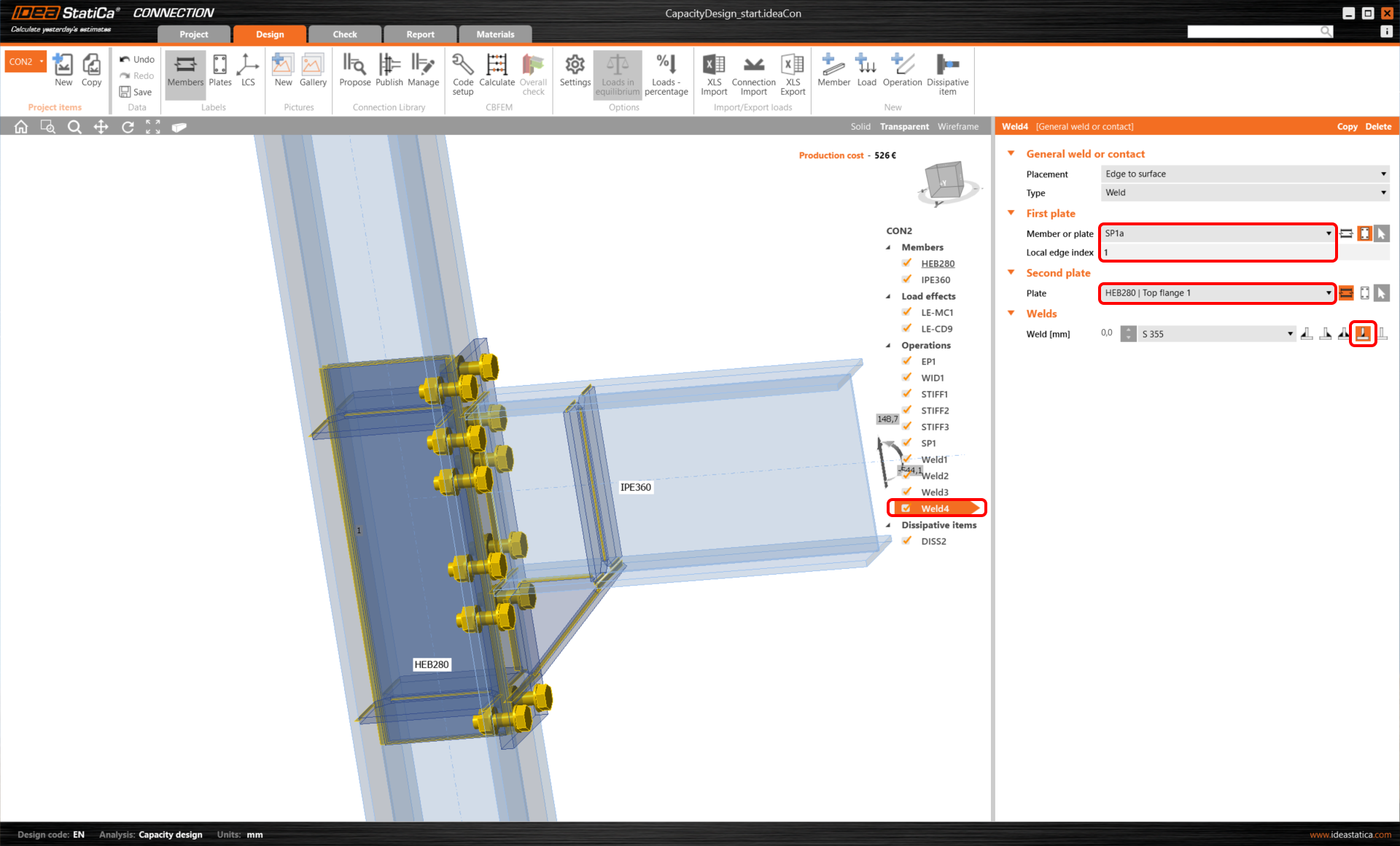

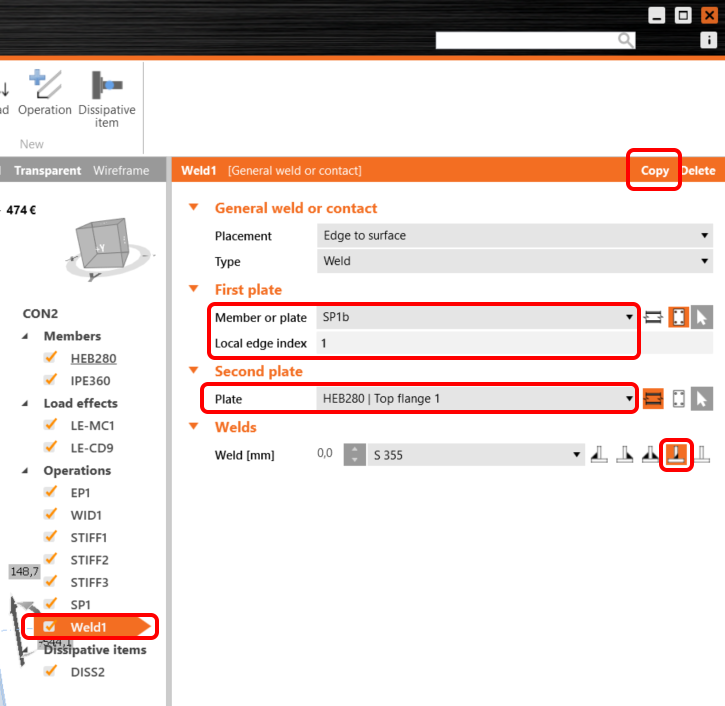

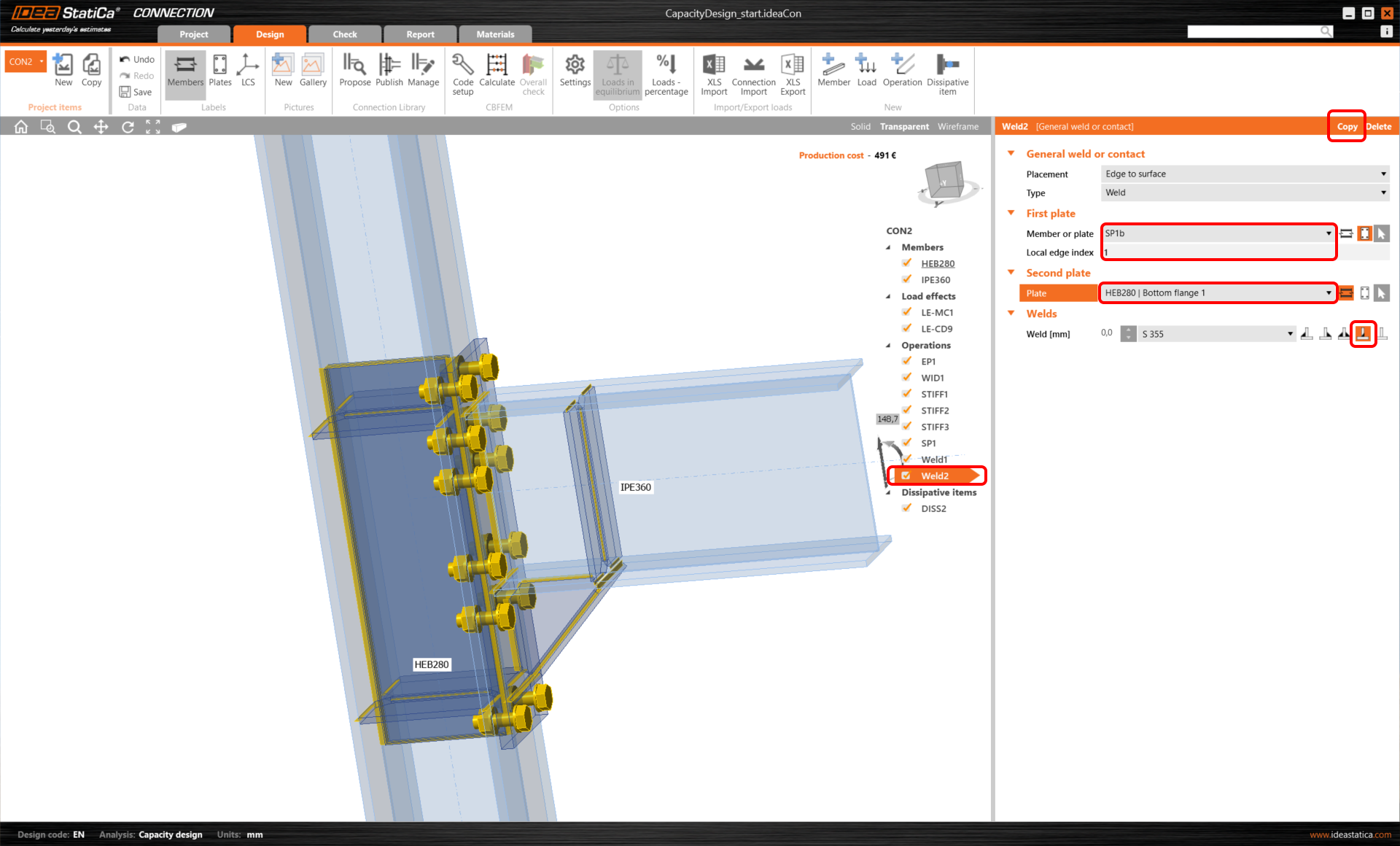

A másik négy hegesztést hozzá kell adni a dublírozó lemezek mindkét oldalán az oszlop mindkét övlemezéhez.

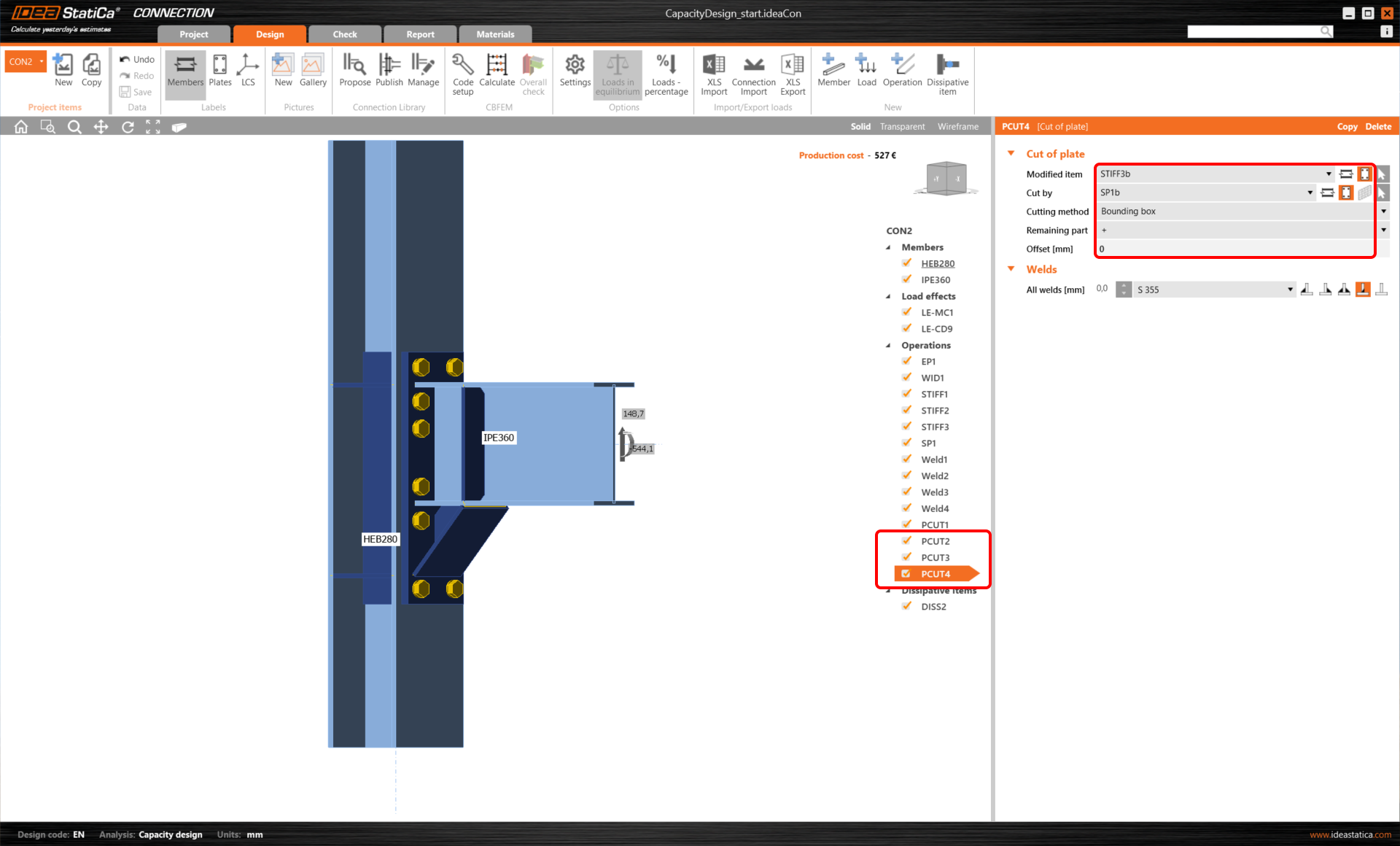

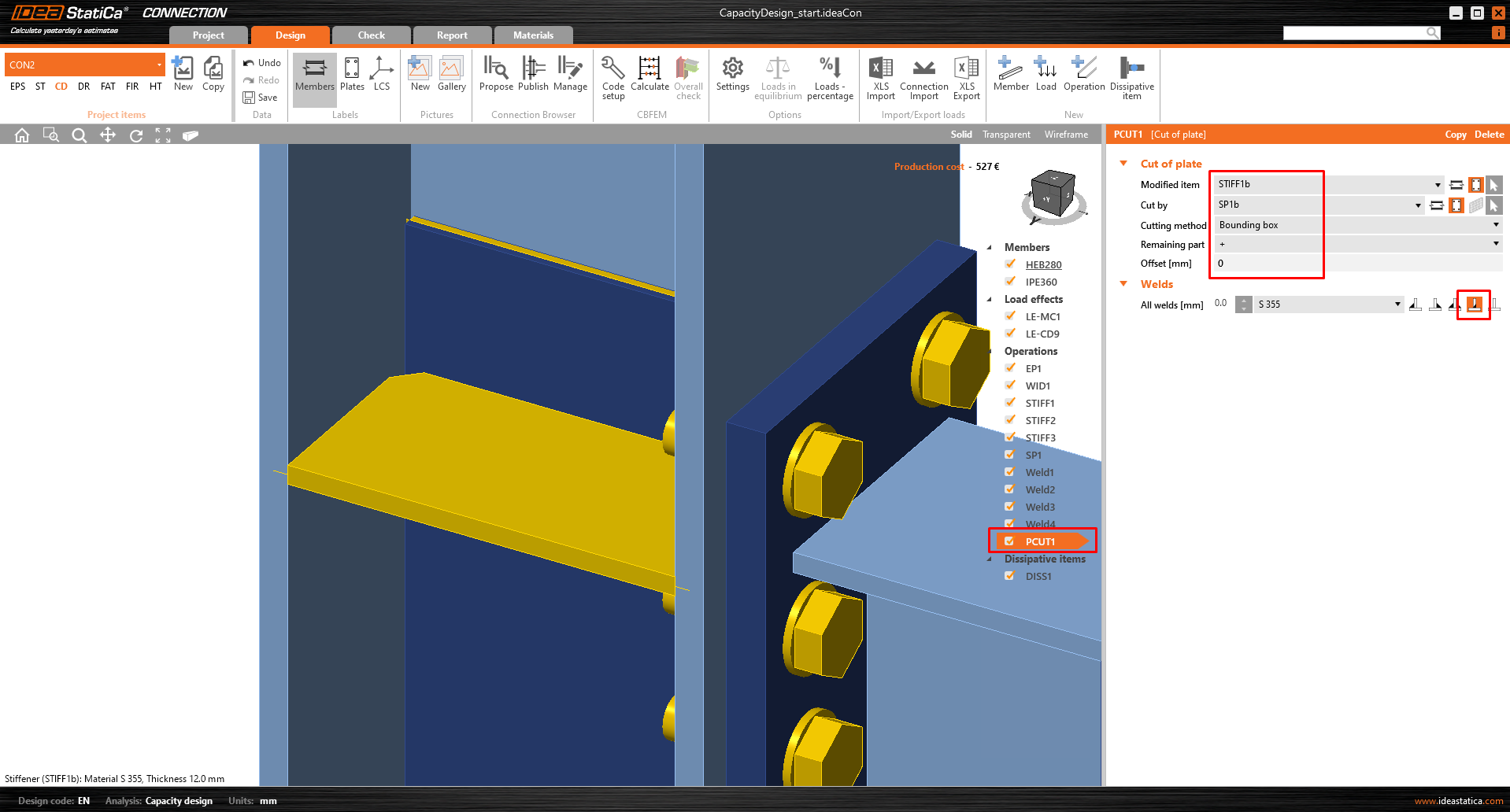

Az oszlop gerinc merevítőit le kell vágni és a dublírozó lemezekhez kell hegeszteni a Lemez vágása gyártási művelettel.
Ismételje meg a lemez vágását az összes négy merevítő dublírozó lemezekhez való csatlakoztatásához.

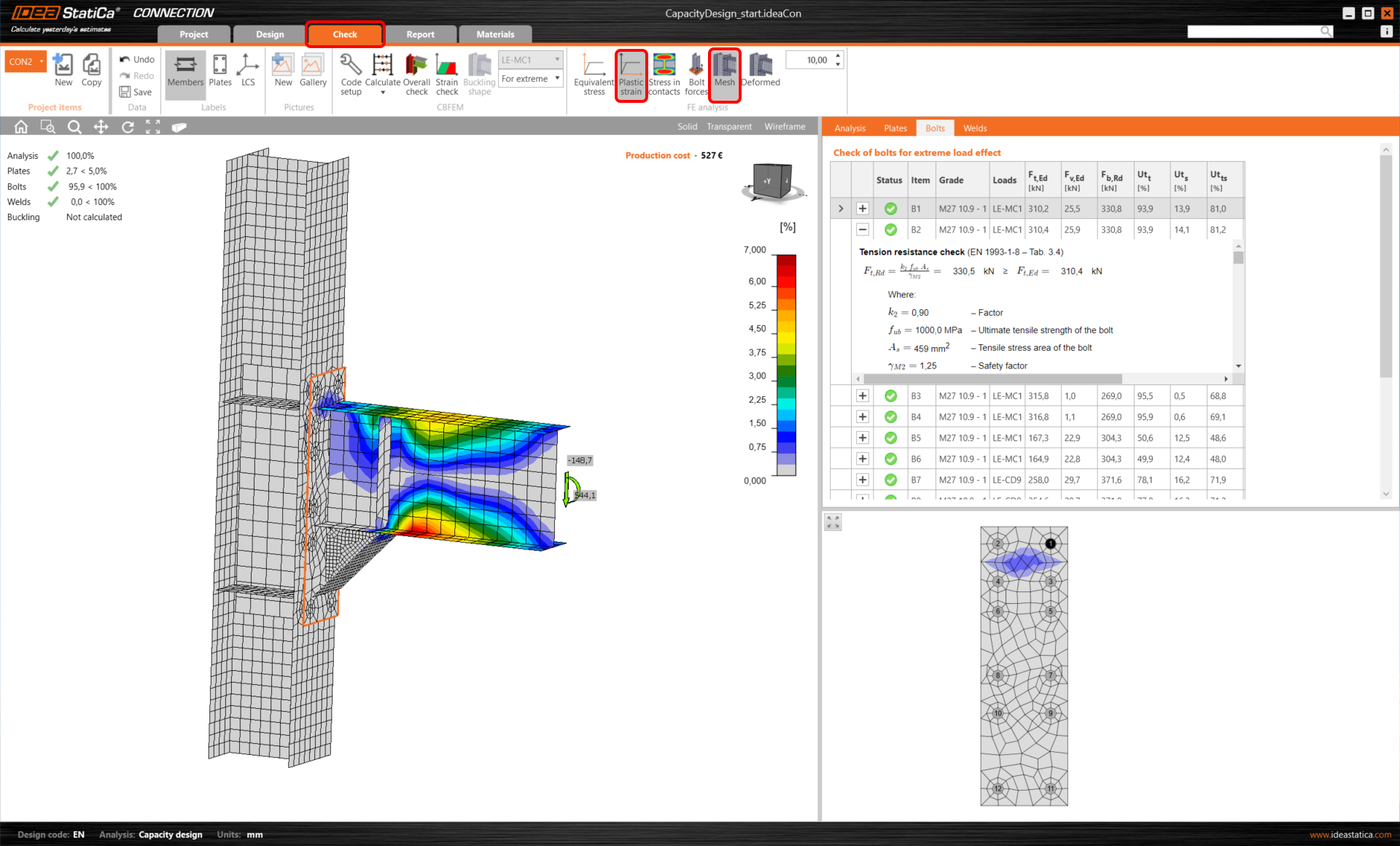

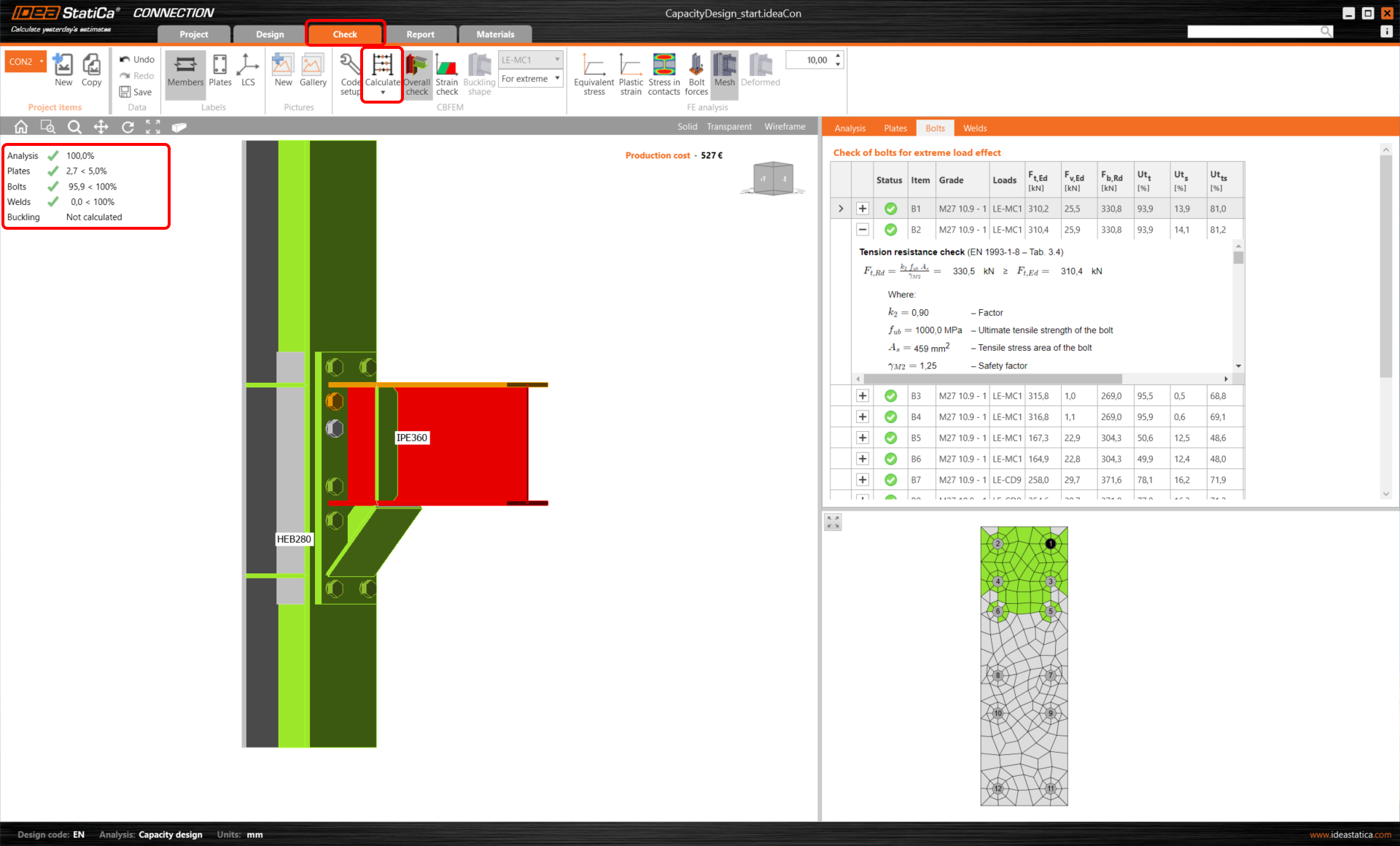

Minden tervezési művelet elvégzésre került, futtassa a Számítást az Ellenőrzés fülön. Látható, hogy minden komponens (például hegesztések és csavarok) megfelelt a szabványellenőrzésen. A disszipációs elem lemezeinek képlékeny alakváltozása nem befolyásolja az összesített eredményeket.
A képlékeny csukló kialakulása megvizsgálható a Képlékeny alakváltozás segítségével.
A képlékeny csukló a várt helyen jelent meg, és ez a csomópont megfelelt a kapacitástervezés által megkövetelt ellenőrzéseken.
Az eredmények jobb megértéséhez tekintse meg az Elméleti hátteret.
4 Jelentés

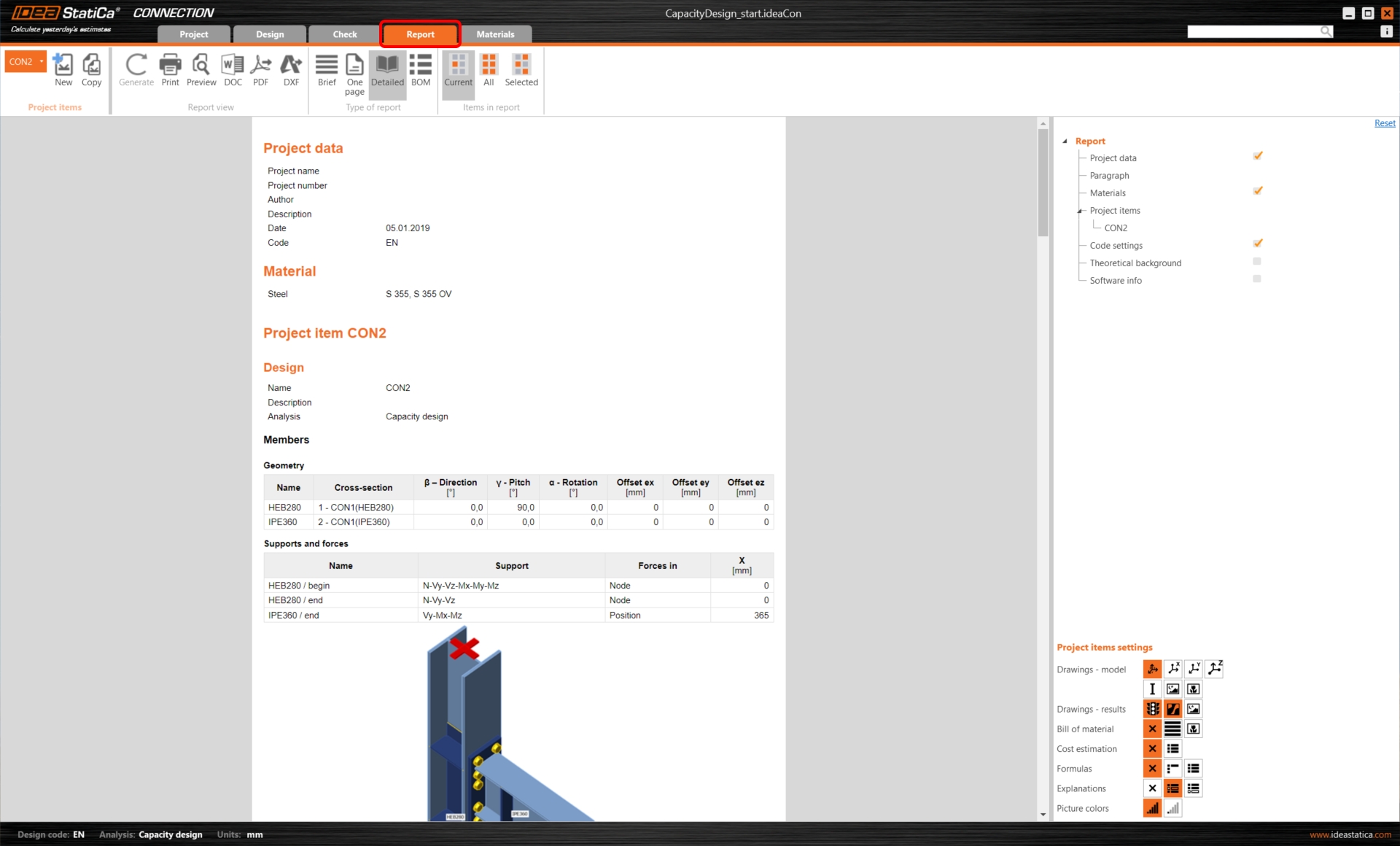

Végül áttekintheti a Jelentést. Az IDEA StatiCa teljes mértékben testreszabható jelentést kínál nyomtatáshoz vagy szerkeszthető formátumban való mentéshez.
Elvégezte egy szerkezeti acél csomópont kapacitástervezési ellenőrzését az Eurocode (EN) szerint.
