Lien API Grasshopper – optimisation paramétrique d'un soudure d'assemblage (03) version 24
SteelConnection designTutorialsConnectionIDEA Open Model (API)

Lien API Grasshopper – optimisation paramétrique d'un soudure d'assemblage (03) version 24

Cet article est également disponible en
ENDEESFRITPTNLHUROKRPLTHTR
Traduit par IA depuis l'anglais

Dans ce tutoriel, vous apprendrez à créer un modèle d'un assemblage et à déterminer la valeur appropriée d'une soudure pour des charges données dans Grasshopper. REMARQUE : Ce manuel est valable pour les versions jusqu'à la 24.1.2

Widget #NaN: support_center_article

Name: Tutorial: Grasshopper - Plugin Installation

ID: 6d5f0dc8-ee5a-4c50-aced-df94e3586763

Show Raw Data
{
  "title": {
    "name": "Main headline (H1)",
    "type": "text",
    "value": "Grasshopper - Installation du plugin"
  },
  "preview_image": {
    "name": "Preview image",
    "type": "asset",
    "value": [
      {
        "name": "E1-1.png",
        "description": null,
        "type": "image/png",
        "size": 68369,
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/fe255e56-8a4e-4dd5-8264-4c71f1dcb040/E1-1.png",
        "width": 782,
        "height": 692,
        "renditions": {}
      }
    ]
  },
  "post_date": {
    "name": "Post date",
    "type": "date_time",
    "value": null,
    "displayTimeZone": "Europe/Prague"
  },
  "perex_content": {
    "name": "Lead paragraph",
    "type": "text",
    "value": ""
  },
  "content": {
    "images": [
      {
        "description": null,
        "imageId": "210c0a21-6b2e-4cf8-96ca-37e82d4862fa",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/79496c31-039f-4837-b79c-cb4138788fee/g-1.png",
        "height": 602,
        "width": 822
      },
      {
        "description": null,
        "imageId": "17b9256a-6aa1-42b7-8631-d3e7d4e045fa",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/af466a09-7c9d-43da-aa86-ae8cf2e05680/g-2.png",
        "height": 265,
        "width": 492
      },
      {
        "description": null,
        "imageId": "2a7f156a-11b3-4615-bfa5-c5e91e966443",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/992a6362-f26a-4ba4-9082-0da7868c65c5/E1-1.png",
        "height": 692,
        "width": 782
      },
      {
        "description": null,
        "imageId": "b957b01f-e69c-482c-841e-87a2cab6aca6",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/71249ebe-9e05-4c66-bf72-1b3714c9decf/g-4.png",
        "height": 599,
        "width": 1077
      },
      {
        "description": null,
        "imageId": "8e7e6c80-c3e3-4d20-8aab-7481515ddf8d",
        "url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/f0c189a8-203f-40ea-9248-7aaf4be667ec/grasshopper-idea.png",
        "height": 161,
        "width": 814
      }
    ],
    "linkedItemCodenames": [],
    "linkedItems": [],
    "links": [
      {
        "codename": "grasshopper___introduction_to_the_plugin_component",
        "linkId": "f2f373ad-9a22-499b-aced-f9520c80a37a",
        "urlSlug": "description-of-grasshopper-plugin-components",
        "type": "support_center_article"
      }
    ],
    "name": "Content",
    "type": "rich_text",
    "value": "<p>Vous pouvez obtenir une version d'essai de Rhino3d et Grasshopper sur le site <a href=\"https://www.rhino3d.com/download/\" data-new-window=\"true\" target=\"_blank\" rel=\"noopener noreferrer\">Rhino3d</a>. Lancez Rhinoceros et sélectionnez le modèle avec <strong>Meters</strong> :</p>\n<figure data-asset-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\" data-image-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/79496c31-039f-4837-b79c-cb4138788fee/g-1.png\" data-asset-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\" data-image-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\" alt=\"\"></figure>\n<p>Dans la ligne de commande, veuillez saisir « <strong>Package Manager</strong> » :</p>\n<figure data-asset-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\" data-image-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/af466a09-7c9d-43da-aa86-ae8cf2e05680/g-2.png\" data-asset-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\" data-image-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\" alt=\"\"></figure>\n<p>Une nouvelle fenêtre apparaît ; sélectionnez IDEAStatiCa et cliquez sur <strong>Install</strong>. Le plugin sera téléchargé et installé. Pour qu'il soit actif, un redémarrage de Rhinoceros est nécessaire.</p>\n<figure data-asset-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\" data-image-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/992a6362-f26a-4ba4-9082-0da7868c65c5/E1-1.png\" data-asset-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\" data-image-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\" alt=\"\"></figure>\n<p>&nbsp;Pour démarrer Grasshopper avec le plugin IDEA StatiCa, sélectionnez <strong>Tools / Grasshopper </strong>dans l'onglet Rhinoceros.</p>\n<figure data-asset-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\" data-image-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/71249ebe-9e05-4c66-bf72-1b3714c9decf/g-4.png\" data-asset-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\" data-image-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\" alt=\"\"></figure>\n<p>Comme vous pouvez le constater, le plugin est déjà intégré.</p>\n<figure data-asset-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\" data-image-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\"><img src=\"https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/f0c189a8-203f-40ea-9248-7aaf4be667ec/grasshopper-idea.png\" data-asset-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\" data-image-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\" alt=\"\"></figure>\n<p>Découvrez les composants et les commandes du plugin IDEA StatiCa pour Grasshopper dans l'article <a data-item-id=\"f2f373ad-9a22-499b-aced-f9520c80a37a\" href=\"\">Description des composants du plugin Grasshopper</a>.</p>"
  },
  "linked_items": {
    "name": "Linked items",
    "type": "modular_content",
    "value": [],
    "linkedItems": []
  },
  "regions": {
    "name": "Region",
    "type": "taxonomy",
    "value": [
      {
        "name": "AMER",
        "codename": "amer"
      },
      {
        "name": "EMEA",
        "codename": "emea"
      },
      {
        "name": "APAC",
        "codename": "apac"
      }
    ],
    "taxonomyGroup": "region"
  },
  "product_groups": {
    "name": "Product group",
    "type": "taxonomy",
    "value": [
      {
        "name": "Steel",
        "codename": "steel"
      },
      {
        "name": "Connection design",
        "codename": "connection_design"
      }
    ],
    "taxonomyGroup": "product_group"
  },
  "support_center_article_types": {
    "name": "Support center article",
    "type": "taxonomy",
    "value": [
      {
        "name": "Tutorials",
        "codename": "tutorial"
      }
    ],
    "taxonomyGroup": "support_center_article"
  },
  "expertise_levels": {
    "name": "Expertise level",
    "type": "taxonomy",
    "value": [
      {
        "name": "Intermediate",
        "codename": "intermediate"
      },
      {
        "name": "Expert",
        "codename": "expert"
      }
    ],
    "taxonomyGroup": "expertise_level"
  },
  "labels": {
    "name": "Labels",
    "type": "taxonomy",
    "value": [
      {
        "name": "IDEA Open Model (API)",
        "codename": "idea_open_model__api_"
      },
      {
        "name": "Connection",
        "codename": "connection"
      }
    ],
    "taxonomyGroup": "labels"
  },
  "attachments__files": {
    "name": "Attachments",
    "type": "asset",
    "value": []
  },
  "content_priority__value": {
    "name": "Content priority value",
    "type": "number",
    "value": null
  },
  "options": {
    "name": "Options",
    "type": "multiple_choice",
    "value": []
  },
  "url_slug": {
    "name": "Url slug",
    "type": "url_slug",
    "value": "grasshopper-plugin-installation"
  },
  "unique_url_slug": {
    "name": "Unique URL slug",
    "type": "custom",
    "value": "[\"grasshopper-plugin-installation\",\"[autogenerated]\"]"
  },
  "content_settings__sitemap": {
    "name": "Show in sitemap",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__robots": {
    "name": "Search engine indexing",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__is_hidden": {
    "name": "Hidden nested content",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__is_topped": {
    "name": "Topped",
    "type": "multiple_choice",
    "value": []
  },
  "metadata__page_title": {
    "name": "Page title",
    "type": "text",
    "value": ""
  },
  "metadata__page_description": {
    "name": "Page description",
    "type": "text",
    "value": ""
  },
  "metadata__page_keywords": {
    "name": "Page keywords",
    "type": "text",
    "value": ""
  },
  "metadata__canonical_url": {
    "name": "Canonical URL",
    "type": "text",
    "value": ""
  },
  "metadata__og_title": {
    "name": "OG:title",
    "type": "text",
    "value": ""
  },
  "metadata__og_description": {
    "name": "OG:description",
    "type": "text",
    "value": ""
  },
  "metadata__og_image": {
    "name": "OG:image",
    "type": "asset",
    "value": []
  },
  "translation__translation_connector": {
    "name": "Translation Connector",
    "type": "taxonomy",
    "value": [],
    "taxonomyGroup": "languages"
  },
  "translation__force_translation": {
    "name": "Force translation",
    "type": "multiple_choice",
    "value": []
  },
  "translation__translate_standalone_nested_content_items": {
    "name": "Translate standalone nested content items",
    "type": "multiple_choice",
    "value": []
  },
  "translation__last_translation": {
    "images": [],
    "linkedItemCodenames": [],
    "linkedItems": [],
    "links": [],
    "name": "Last translation",
    "type": "rich_text",
    "value": "<p>Translation info:</p>\n<ul>\n  <li>cs-CZ: Never translated</li>\n  <li>de-DE: Never translated</li>\n  <li>en-US: Never translated</li>\n  <li>es-ES: Never translated</li>\n  <li>fr-FR: Translated on 23.4.2026 23:30</li>\n  <li>hu-HU: Never translated</li>\n  <li>it-IT: Never translated</li>\n  <li>nl-NL: Never translated</li>\n  <li>pt-PT: Never translated</li>\n  <li>ro-RO: Never translated</li>\n  <li>ru-RU: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n  <li>Publish info is available only in the main language</li>\n</ul>"
  },
  "translation__ai_translated": {
    "name": "AI translated",
    "type": "multiple_choice",
    "value": [
      {
        "name": "Translated",
        "codename": "translated"
      }
    ]
  },
  "page_tree_settings__page_label": {
    "name": "Page label",
    "type": "text",
    "value": ""
  },
  "page_tree_settings__path_segment": {
    "name": "Path segment",
    "type": "text",
    "value": ""
  },
  "page_tree_settings__breadcrumb_style": {
    "name": "Breadcrumb style",
    "type": "multiple_choice",
    "value": []
  },
  "page_tree_settings__hide_in_breadcrumbs": {
    "name": "Hide in breadcrumbs",
    "type": "multiple_choice",
    "value": []
  }
}

Plugin Anemone

Comme Grasshopper ne peut pas travailler avec des boucles, vous devez installer un autre plugin capable de les gérer. Dans cet exemple, nous utiliserons Anemone, qui vous permet de créer des boucles dans Grasshopper.

Remarque : placez le fichier .gha dans les bibliothèques Grasshopper, faites un clic droit sur les propriétés, cochez la case « débloquer », appuyez sur Appliquer, fermez tout et redémarrez Rhino.



IDEA StatiCa Connection – Conception d'un assemblage et définition des paramètres

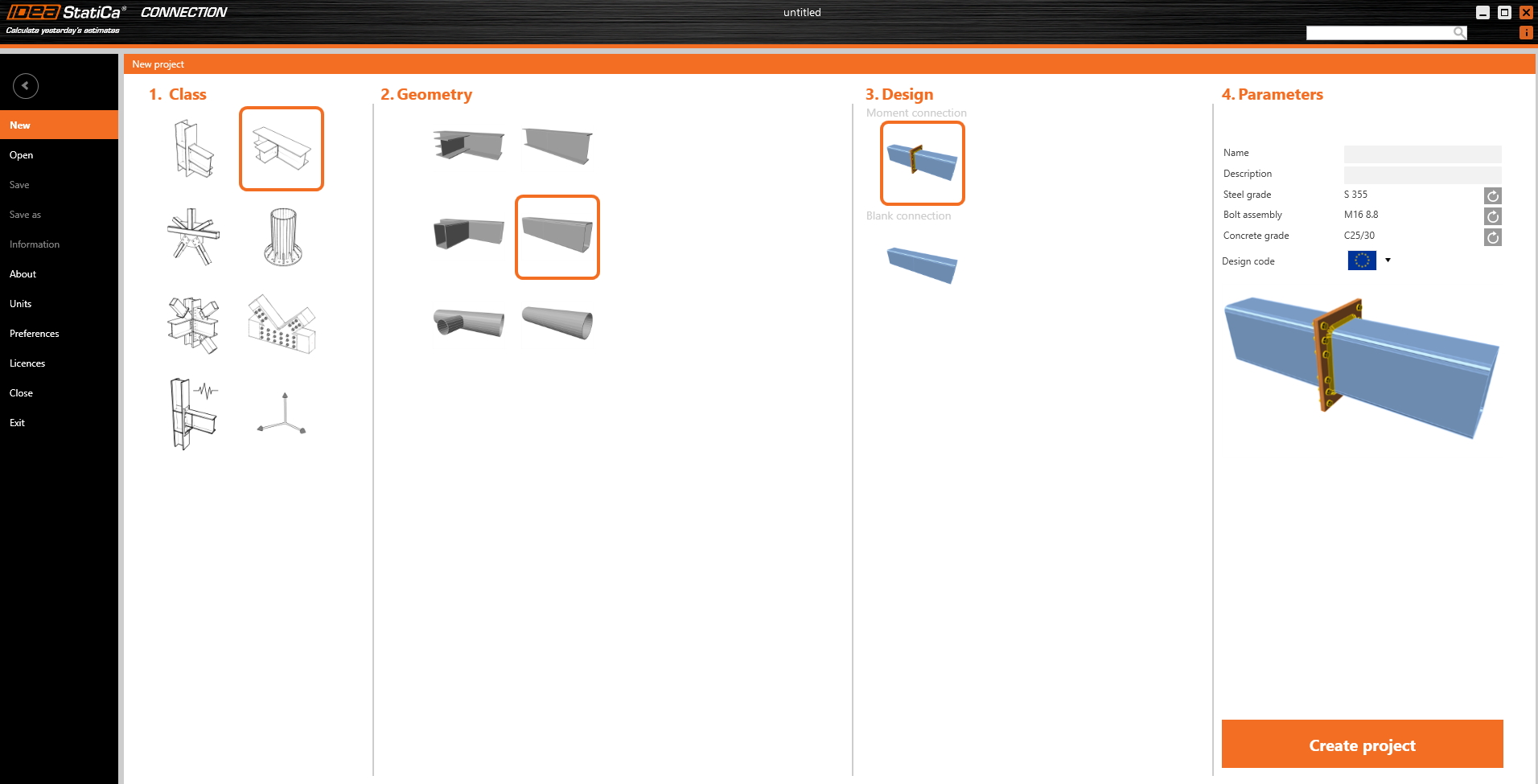

Pour l'exemple, vous allez créer un assemblage à moment simple à l'aide d'un modèle :

Pour pouvoir travailler avec des paramètres, il est nécessaire d'activer l'onglet Développeur dans Préférences / Paramètres avancés :

Vous devez maintenant définir le paramètre pour les soudures. Cliquez sur le bouton plus dans l'onglet Développeur et modifiez le texte conformément à l'image :

Pour relier ce paramètre aux soudures appropriées, cliquez sur le bouton lien et sélectionnez le champ de propriété comme indiqué dans l'image suivante :

Vous pouvez maintenant enregistrer cet assemblage avec l'opération et le paramètre dans un modèle nommé Example3.contemp à l'aide du bouton Enregistrer sous.

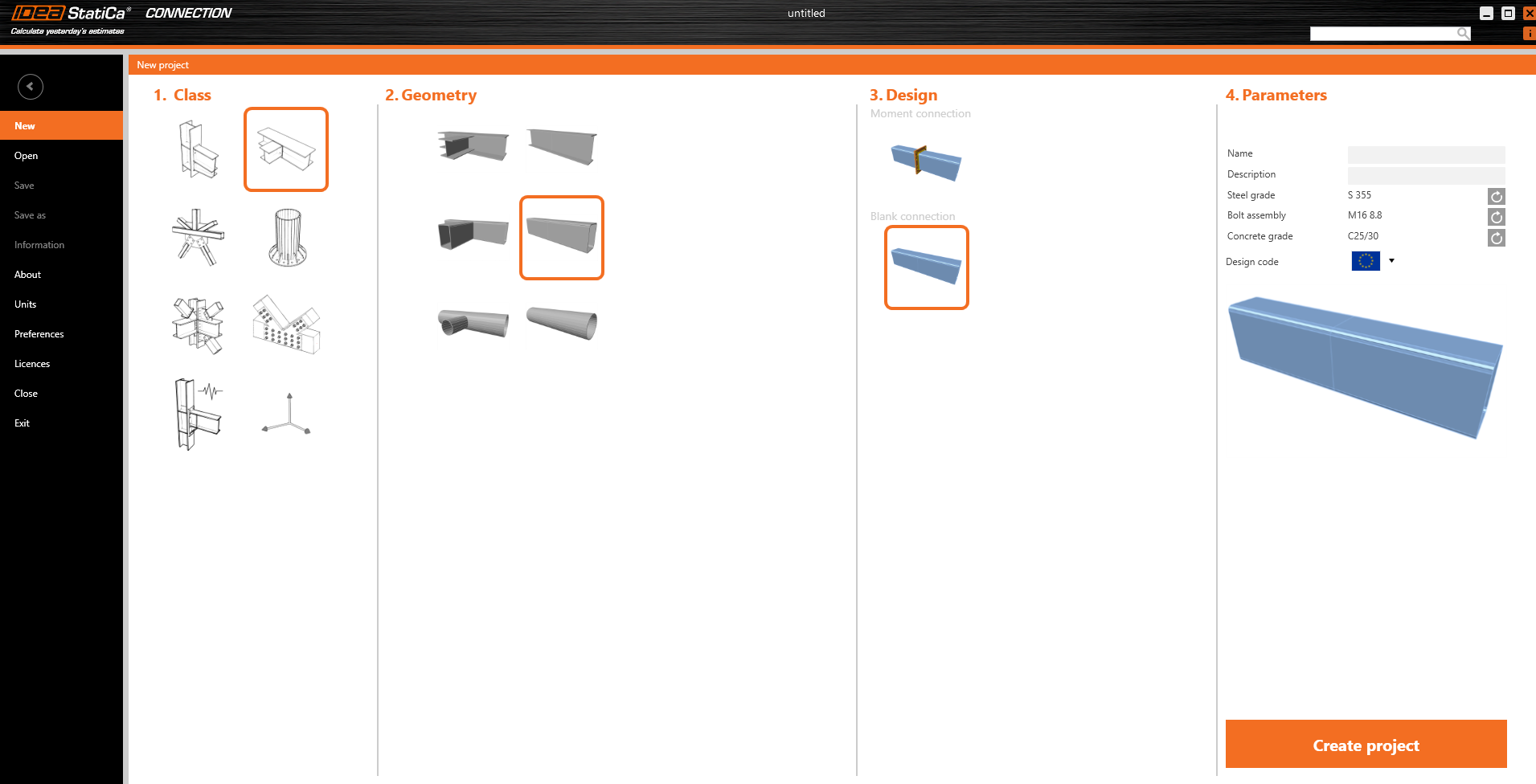

Fermez le fichier et ouvrez un nouveau fichier, cette fois sans aucune opération de modèle :

Accédez aux Effets de charge et modifiez les charges conformément à l'image suivante :

Enregistrez maintenant ce fichier sous le nom Example3.ideaCon.

Grasshopper - Fusionner les fichiers *ideaCon et *contemp, déterminer l'épaisseur de la soudure.

Créez un nouveau document et ajoutez les composants suivants pour fusionner les fichiers *.ideaCon et *.contempt. Sélectionnez l'onglet Params dans le ruban supérieur et placez le composant File Path sur le canevas.

Faites un clic droit sur le composant et sélectionnez le fichier Example3.ideaCon enregistré précédemment.

Remarque : si vous ouvrez le fichier joint, vous devez modifier ce chemin en conséquence.

Vous pouvez également utiliser les composants Params / Panel et Maths / C# Script pour importer les fichiers Example3.contemp et Example3.ideaCon.

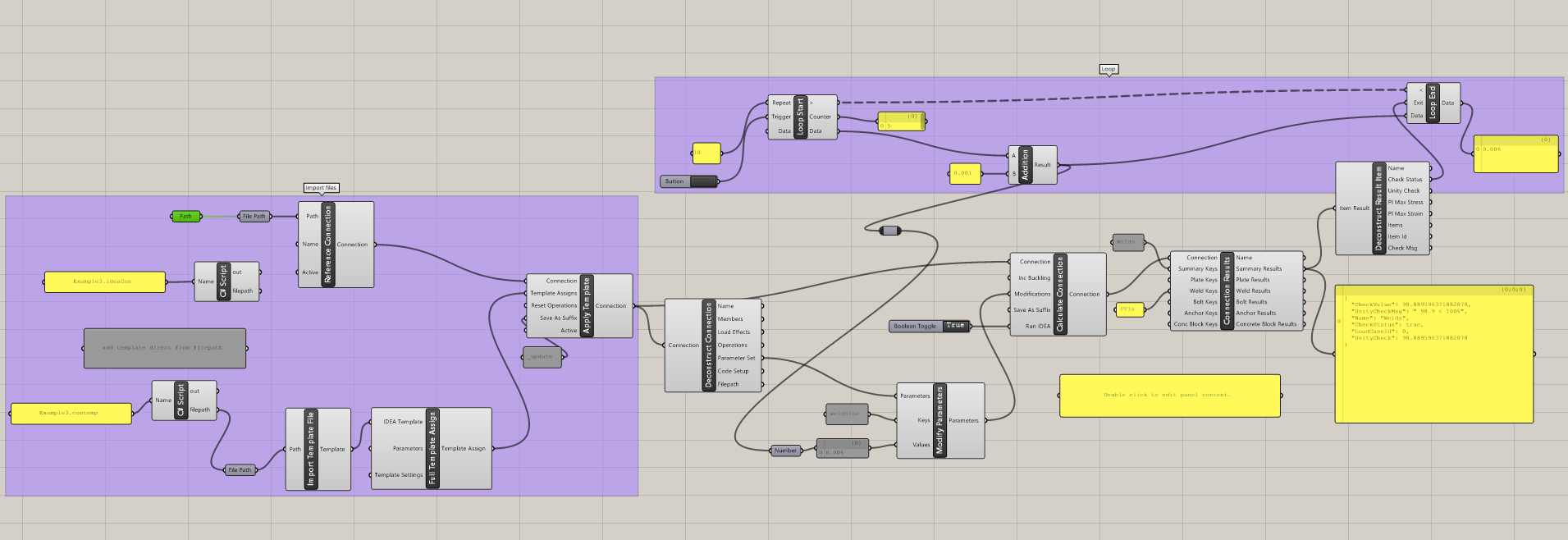

 Connectez maintenant les composants suivants au canevas comme indiqué dans l'image.

Importer le fichier :

IDEA StatiCa / Connection / Reference Connection
IDEA StatiCa / Connection / Import Template file
IDEA StatiCa / Connection / Full Template Assign
IDEA StatiCa / Connection / Apply Template (pour créer un fichier de résultats Example3_update.ideaCon)

Calcul et résultats :

IDEA StatiCa / Connection / Deconstruct Connection
IDEA StatiCa / Connection / Modify Parameters
IDEA StatiCa / Connection / Calculate Connection
IDEA StatiCa / Connection / Connection Results
IDEA StatiCa / Connection / Deconstruct Result Items

Composants Anemone pour itérer la dimension de la soudure :

Anemone / Class / Loop Start
Anemone / Class / Loop End
Params / Maths / Operators / Addition

Nous utilisons le composant Params / Input / Button pour démarrer l'itération.

 L'itération s'exécute dix fois à partir de 0,001 m avec un pas de 1 mm jusqu'à ce que la valeur CheckStatus devienne True.

Interprétation des résultats

Pour cet assemblage spécifique, vous obtiendrez des résultats satisfaisants avec

  • Épaisseur de soudure 6 mm


Des exemples plus complexes sont disponibles sur votre PC dans le répertoire

"%appdata%\McNeel\Rhinoceros\packages\7.0\IDEAStatiCa\0.1.1\Examples.zip"
