Collegamento API Grasshopper – ottimizzazione parametrica di una saldatura di collegamento (03) versione 24

Questo articolo è disponibile anche in
ENCSDEESFRITPTNLHURO
Tradotto dall'IA dall'inglese

In questo tutorial imparerai come creare un modello di un giunto e determinare il valore appropriato di una saldatura per i carichi assegnati in Grasshopper. NOTA: Questo manuale è valido per le versioni fino alla 24.1.2

Widget #NaN: support_center_article

Name: Tutorial: Grasshopper - Plugin Installation

ID: 6d5f0dc8-ee5a-4c50-aced-df94e3586763

Show Raw Data
{
  "title": {
    "name": "Main headline (H1)",
    "type": "text",
    "value": "Grasshopper - Installazione del Plugin"
  },
  "preview_image": {
    "name": "Preview image",
    "type": "asset",
    "value": [
      {
        "name": "E1-1.png",
        "description": null,
        "type": "image/png",
        "size": 68369,
        "url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/fe255e56-8a4e-4dd5-8264-4c71f1dcb040/E1-1.png",
        "width": 782,
        "height": 692,
        "renditions": {}
      }
    ]
  },
  "post_date": {
    "name": "Post date",
    "type": "date_time",
    "value": null,
    "displayTimeZone": "Europe/Prague"
  },
  "perex_content": {
    "name": "Lead paragraph",
    "type": "text",
    "value": ""
  },
  "content": {
    "images": [
      {
        "description": null,
        "imageId": "210c0a21-6b2e-4cf8-96ca-37e82d4862fa",
        "url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/79496c31-039f-4837-b79c-cb4138788fee/g-1.png",
        "height": 602,
        "width": 822
      },
      {
        "description": null,
        "imageId": "17b9256a-6aa1-42b7-8631-d3e7d4e045fa",
        "url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/af466a09-7c9d-43da-aa86-ae8cf2e05680/g-2.png",
        "height": 265,
        "width": 492
      },
      {
        "description": null,
        "imageId": "2a7f156a-11b3-4615-bfa5-c5e91e966443",
        "url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/992a6362-f26a-4ba4-9082-0da7868c65c5/E1-1.png",
        "height": 692,
        "width": 782
      },
      {
        "description": null,
        "imageId": "b957b01f-e69c-482c-841e-87a2cab6aca6",
        "url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/71249ebe-9e05-4c66-bf72-1b3714c9decf/g-4.png",
        "height": 599,
        "width": 1077
      },
      {
        "description": null,
        "imageId": "8e7e6c80-c3e3-4d20-8aab-7481515ddf8d",
        "url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/f0c189a8-203f-40ea-9248-7aaf4be667ec/grasshopper-idea.png",
        "height": 161,
        "width": 814
      }
    ],
    "linkedItemCodenames": [],
    "linkedItems": [],
    "links": [
      {
        "codename": "grasshopper___introduction_to_the_plugin_component",
        "linkId": "f2f373ad-9a22-499b-aced-f9520c80a37a",
        "urlSlug": "descrizione-dei-componenti-del-plugin-grasshopper",
        "type": "support_center_article"
      }
    ],
    "name": "Content",
    "type": "rich_text",
    "value": "<p>È possibile ottenere una versione di prova di Rhino3d e Grasshopper dal sito web di <a href=\"https://www.rhino3d.com/download/\" data-new-window=\"true\" target=\"_blank\" rel=\"noopener noreferrer\">Rhino3d</a>. Avviare Rhinoceros e selezionare il modello con <strong>Meters</strong>:</p>\n<figure data-asset-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\" data-image-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\"><img src=\"https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/79496c31-039f-4837-b79c-cb4138788fee/g-1.png\" data-asset-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\" data-image-id=\"210c0a21-6b2e-4cf8-96ca-37e82d4862fa\" alt=\"\"></figure>\n<p>Nella riga di comando, inserire \"<strong>Package Manager</strong>\":</p>\n<figure data-asset-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\" data-image-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\"><img src=\"https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/af466a09-7c9d-43da-aa86-ae8cf2e05680/g-2.png\" data-asset-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\" data-image-id=\"17b9256a-6aa1-42b7-8631-d3e7d4e045fa\" alt=\"\"></figure>\n<p>Apparirà una nuova finestra; selezionare IDEAStatiCa e fare clic su <strong>Install</strong>. Il plugin verrà scaricato e installato. Per diventare attivo, è necessario riavviare Rhinoceros.</p>\n<figure data-asset-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\" data-image-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\"><img src=\"https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/992a6362-f26a-4ba4-9082-0da7868c65c5/E1-1.png\" data-asset-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\" data-image-id=\"2a7f156a-11b3-4615-bfa5-c5e91e966443\" alt=\"\"></figure>\n<p>&nbsp;Per avviare Grasshopper con il plugin IDEA StatiCa, selezionare <strong>Tools / Grasshopper </strong>nella scheda Rhinoceros.</p>\n<figure data-asset-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\" data-image-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\"><img src=\"https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/71249ebe-9e05-4c66-bf72-1b3714c9decf/g-4.png\" data-asset-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\" data-image-id=\"b957b01f-e69c-482c-841e-87a2cab6aca6\" alt=\"\"></figure>\n<p>Come si può vedere, il plugin è già incorporato.</p>\n<figure data-asset-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\" data-image-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\"><img src=\"https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/f0c189a8-203f-40ea-9248-7aaf4be667ec/grasshopper-idea.png\" data-asset-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\" data-image-id=\"8e7e6c80-c3e3-4d20-8aab-7481515ddf8d\" alt=\"\"></figure>\n<p>Per informazioni sui componenti e i comandi del plugin IDEA StatiCa per Grasshopper, consultare l'articolo <a data-item-id=\"f2f373ad-9a22-499b-aced-f9520c80a37a\" href=\"\">Descrizione dei componenti del plugin Grasshopper</a>.</p>"
  },
  "linked_items": {
    "name": "Linked items",
    "type": "modular_content",
    "value": [],
    "linkedItems": []
  },
  "regions": {
    "name": "Region",
    "type": "taxonomy",
    "value": [
      {
        "name": "AMER",
        "codename": "amer"
      },
      {
        "name": "EMEA",
        "codename": "emea"
      },
      {
        "name": "APAC",
        "codename": "apac"
      }
    ],
    "taxonomyGroup": "region"
  },
  "product_groups": {
    "name": "Product group",
    "type": "taxonomy",
    "value": [
      {
        "name": "Steel",
        "codename": "steel"
      },
      {
        "name": "Connection design",
        "codename": "connection_design"
      }
    ],
    "taxonomyGroup": "product_group"
  },
  "support_center_article_types": {
    "name": "Support center article",
    "type": "taxonomy",
    "value": [
      {
        "name": "Tutorials",
        "codename": "tutorial"
      }
    ],
    "taxonomyGroup": "support_center_article"
  },
  "expertise_levels": {
    "name": "Expertise level",
    "type": "taxonomy",
    "value": [
      {
        "name": "Intermediate",
        "codename": "intermediate"
      },
      {
        "name": "Expert",
        "codename": "expert"
      }
    ],
    "taxonomyGroup": "expertise_level"
  },
  "labels": {
    "name": "Labels",
    "type": "taxonomy",
    "value": [
      {
        "name": "IDEA Open Model (API)",
        "codename": "idea_open_model__api_"
      },
      {
        "name": "Connection",
        "codename": "connection"
      }
    ],
    "taxonomyGroup": "labels"
  },
  "attachments__files": {
    "name": "Attachments",
    "type": "asset",
    "value": []
  },
  "content_priority__value": {
    "name": "Content priority value",
    "type": "number",
    "value": null
  },
  "options": {
    "name": "Options",
    "type": "multiple_choice",
    "value": []
  },
  "url_slug": {
    "name": "Url slug",
    "type": "url_slug",
    "value": "grasshopper-plugin-installation"
  },
  "unique_url_slug": {
    "name": "Unique URL slug",
    "type": "custom",
    "value": "[\"grasshopper-plugin-installation\",\"[autogenerated]\"]"
  },
  "content_settings__sitemap": {
    "name": "Show in sitemap",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__robots": {
    "name": "Search engine indexing",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__is_hidden": {
    "name": "Hidden nested content",
    "type": "multiple_choice",
    "value": []
  },
  "content_settings__is_topped": {
    "name": "Topped",
    "type": "multiple_choice",
    "value": []
  },
  "metadata__page_title": {
    "name": "Page title",
    "type": "text",
    "value": ""
  },
  "metadata__page_description": {
    "name": "Page description",
    "type": "text",
    "value": ""
  },
  "metadata__page_keywords": {
    "name": "Page keywords",
    "type": "text",
    "value": ""
  },
  "metadata__canonical_url": {
    "name": "Canonical URL",
    "type": "text",
    "value": ""
  },
  "metadata__og_title": {
    "name": "OG:title",
    "type": "text",
    "value": ""
  },
  "metadata__og_description": {
    "name": "OG:description",
    "type": "text",
    "value": ""
  },
  "metadata__og_image": {
    "name": "OG:image",
    "type": "asset",
    "value": []
  },
  "translation__translation_connector": {
    "name": "Translation Connector",
    "type": "taxonomy",
    "value": [],
    "taxonomyGroup": "languages"
  },
  "translation__force_translation": {
    "name": "Force translation",
    "type": "multiple_choice",
    "value": []
  },
  "translation__translate_standalone_nested_content_items": {
    "name": "Translate standalone nested content items",
    "type": "multiple_choice",
    "value": []
  },
  "translation__last_translation": {
    "images": [],
    "linkedItemCodenames": [],
    "linkedItems": [],
    "links": [],
    "name": "Last translation",
    "type": "rich_text",
    "value": "<p>Translation info:</p>\n<ul>\n  <li>cs-CZ: Never translated</li>\n  <li>de-DE: Never translated</li>\n  <li>en-US: Never translated</li>\n  <li>es-ES: Never translated</li>\n  <li>fr-FR: Never translated</li>\n  <li>hu-HU: Never translated</li>\n  <li>it-IT: Translated on 16.4.2026 08:42</li>\n  <li>nl-NL: Never translated</li>\n  <li>pt-PT: Never translated</li>\n  <li>ro-RO: Never translated</li>\n  <li>ru-RU: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n  <li>Publish info is available only in the main language</li>\n</ul>"
  },
  "translation__ai_translated": {
    "name": "AI translated",
    "type": "multiple_choice",
    "value": [
      {
        "name": "Translated",
        "codename": "translated"
      }
    ]
  },
  "page_tree_settings__page_label": {
    "name": "Page label",
    "type": "text",
    "value": ""
  },
  "page_tree_settings__path_segment": {
    "name": "Path segment",
    "type": "text",
    "value": ""
  },
  "page_tree_settings__breadcrumb_style": {
    "name": "Breadcrumb style",
    "type": "multiple_choice",
    "value": []
  },
  "page_tree_settings__hide_in_breadcrumbs": {
    "name": "Hide in breadcrumbs",
    "type": "multiple_choice",
    "value": []
  }
}

Plugin Anemone

Poiché Grasshopper non può lavorare con i cicli, è necessario installare un altro plugin in grado di gestirli. In questo esempio utilizzeremo Anemone, che consente di creare cicli in Grasshopper.

Nota: posizionare il file .gha nelle librerie di Grasshopper, fare clic con il tasto destro su Proprietà, selezionare la casella "Sblocca", premere Applica, chiudere tutto e riavviare Rhino.



IDEA StatiCa Connection – Progettazione di un giunto e impostazione dei parametri

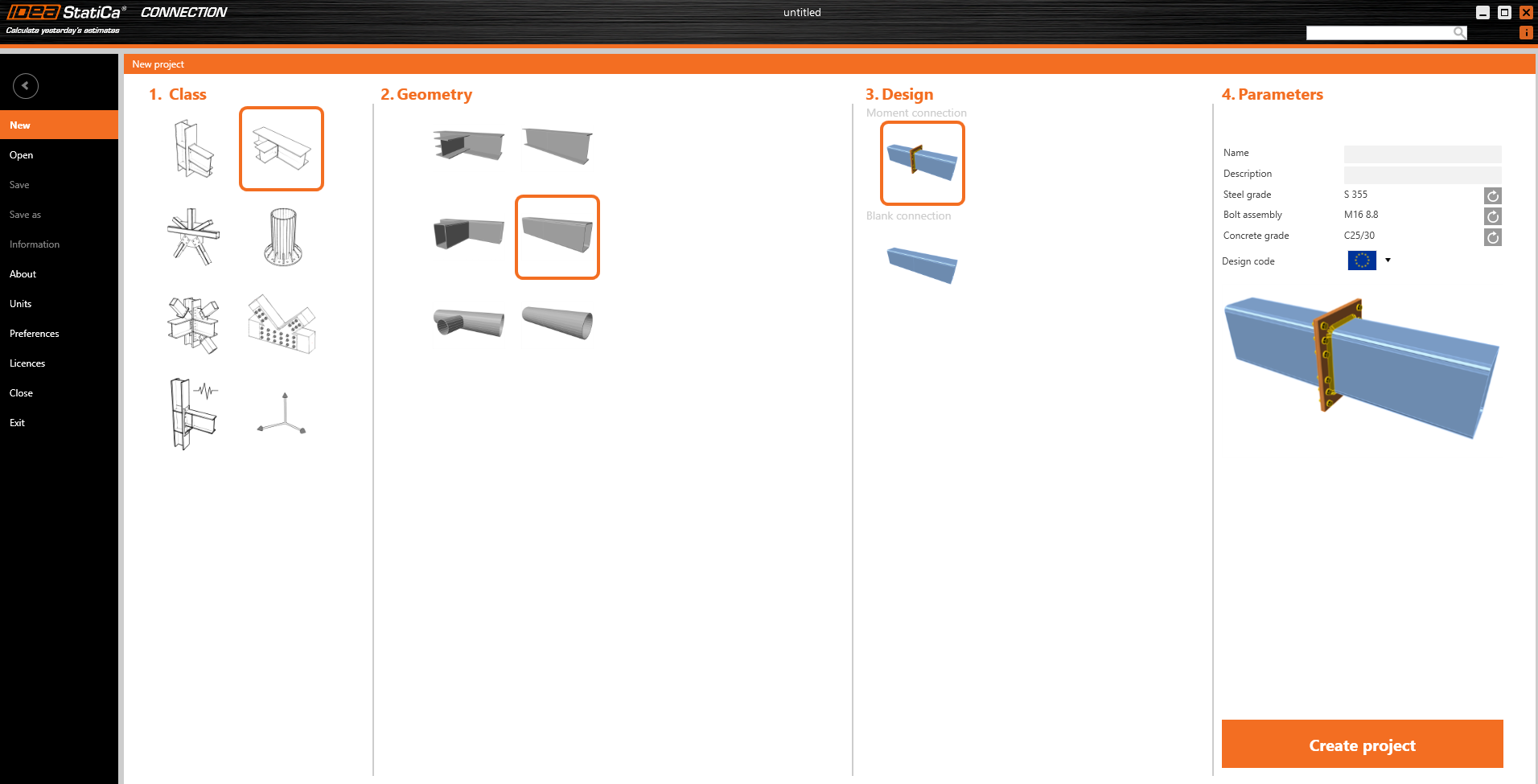

Per l'esempio, si creerà un semplice collegamento a momento utilizzando un modello:

Per poter lavorare con i parametri, è necessario abilitare la scheda Sviluppatore in Preferenze / Impostazioni avanzate:

Ora è necessario impostare il parametro per le saldature. Fare clic sul pulsante più nella scheda Sviluppatore e modificare il testo come indicato nell'immagine:

Per collegare questo parametro alle saldature appropriate, fare clic sul pulsante collegamento e selezionare il campo proprietà come mostrato nell'immagine seguente:

Ora è possibile salvare questo giunto con l'operazione e il parametro in un modello denominato Example3.contemp tramite il pulsante Salva con nome.

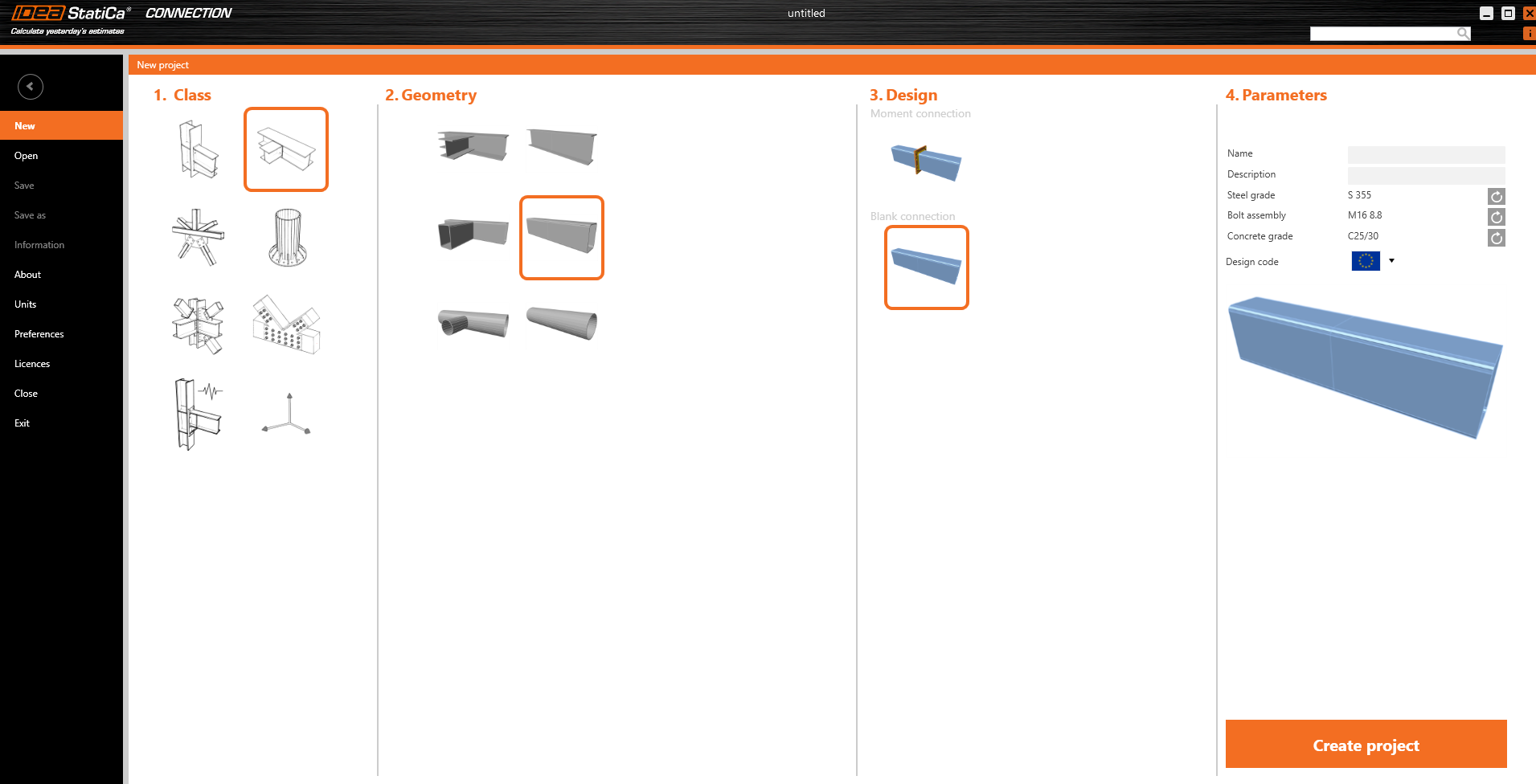

Chiudere il file e aprire un nuovo file, questa volta senza operazioni di modello:

Andare su Effetti dei carichi e modificare i carichi come indicato nell'immagine seguente:

Ora salvare questo file con il nome Example3.ideaCon.

Grasshopper - Unione dei file *ideaCon e *contemp, determinazione dello spessore della saldatura.

Creare un nuovo documento e aggiungere i seguenti componenti per unire i file *.ideaCon e *.contempt. Selezionare la scheda Params nella barra multifunzione superiore e posizionare il componente File Path sul Canvas.

Fare clic con il tasto destro sul componente e selezionare il file Example3.ideaCon salvato in precedenza.

Nota: Se si apre il file allegato, è necessario modificare questo percorso di conseguenza.

In alternativa, è possibile utilizzare i componenti Params / Panel e Maths / C# Script per importare i file Example3.contemp e Example3.ideaCon.

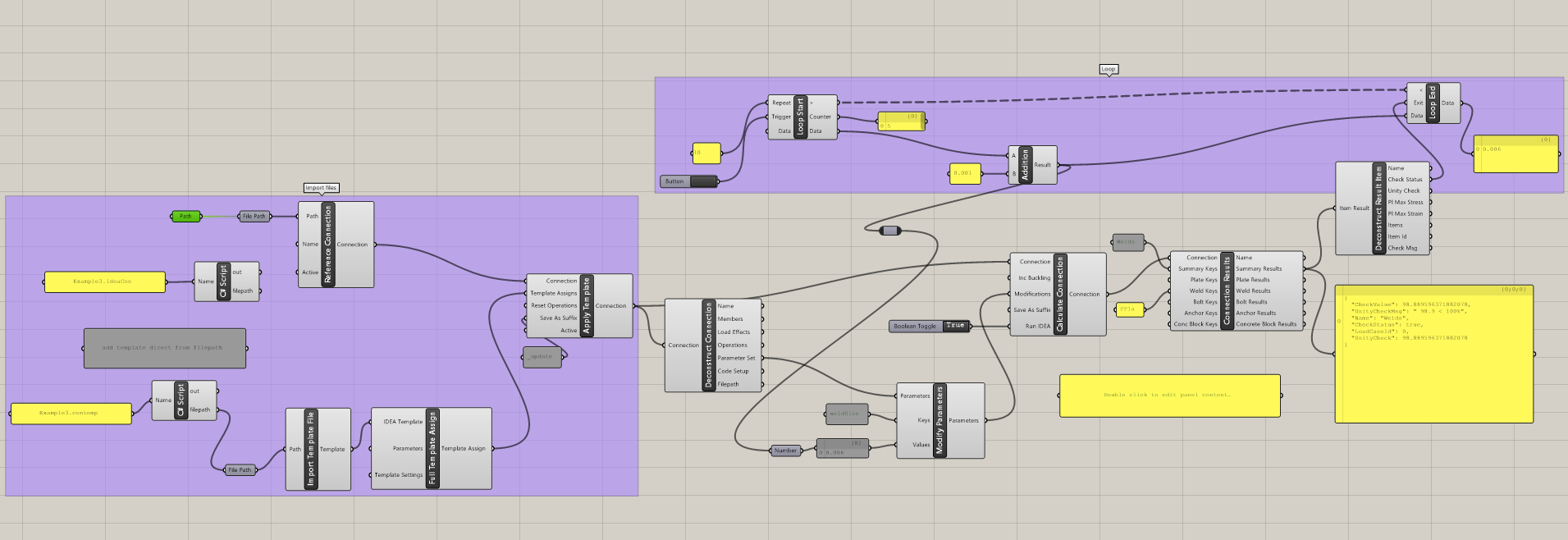

 Ora collegare i seguenti componenti al canvas come mostrato nell'immagine.

Importazione file:

IDEA StatiCa / Connection / Reference Connection
IDEA StatiCa / Connection / Import Template file
IDEA StatiCa / Connection / Full Template Assign
IDEA StatiCa / Connection / Apply Template (per creare il file di risultato Example3_update.ideaCon)

Calcolo e risultati:

IDEA StatiCa / Connection / Deconstruct Connection
IDEA StatiCa / Connection / Modify Parameters
IDEA StatiCa / Connection / Calculate Connection
IDEA StatiCa / Connection / Connection Results
IDEA StatiCa / Connection / Deconstruct Result Items

Componenti Anemone per l'iterazione della dimensione della saldatura:

Anemone / Class / Loop Start
Anemone / Class / Loop End
Params / Maths / Operators / Addition

Si utilizza il componente Params / Input / Button per avviare l'iterazione.

 L'iterazione viene eseguita dieci volte a partire da 0,001 m con un incremento di 1 mm fino a quando il valore CheckStatus diventa True.

Interpretazione dei risultati

Per questo specifico collegamento, si otterranno risultati soddisfacenti utilizzando

  • Spessore della saldatura 6 mm


Esempi più complessi sono disponibili nel PC nella directory

"%appdata%\McNeel\Rhinoceros\packages\7.0\IDEAStatiCa\0.1.1\Examples.zip"
