Ein Anker mit Abstand wird als ein Stabelement bemessen, das durch Druck- oder Zugkraft, Querkraft und Biegemoment belastet wird. Die Berechnung des Biegemoments wurde verbessert, um das Verhalten von Ankern mit Abstand besser zu berücksichtigen.

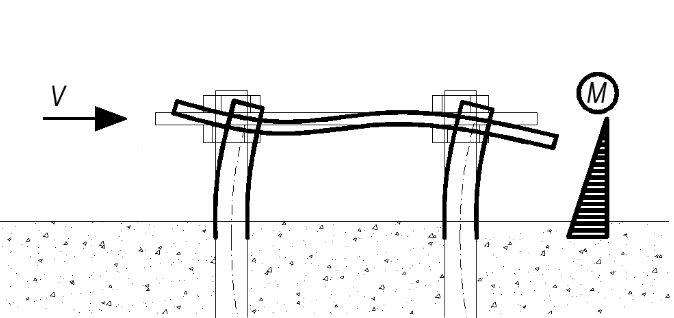

Der Wert des Biegemoments hängt vom Verhältnis zwischen der Steifigkeit der Grundplatte und der Steifigkeit des Ankers ab. Bei einer sehr schwachen Platte und steifen Ankern sieht das Biegemoment im Anker wie folgt aus:

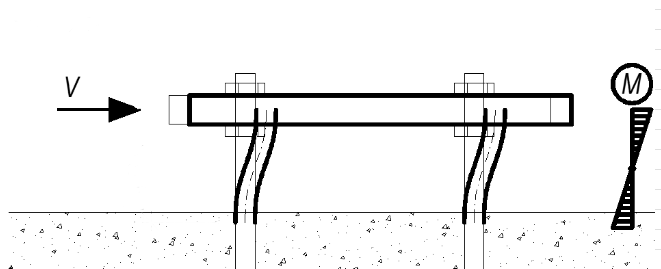

Bei steifen Platten und schwachen Ankern sieht das Biegemoment wie folgt aus:
In früheren Versionen wurde das Biegemoment bei der Abstandsmontage immer wie im ersten Fall berechnet, das heißt, es wurde von einer schwachen Platte und steifen Ankern ausgegangen. Der Hebelarm für die Momentberechnung war der Abstand zwischen der Mittelebene der Platte und dem Beton plus die Hälfte des Ankerdurchmessers. Dies war ein ziemlich konservativer Ansatz.
Ab Version 22.1.5 ist die Berechnung des Biegemoments aktualisiert worden. Der Wert wird direkt mit dem Finite-Elemente-Modell ermittelt. Der Anker wird als Balkenelement modelliert und die Momente berücksichtigen die tatsächliche Steifigkeit des Systems. Der Anker ist auf beiden Seiten befestigt, eine Seite befindet sich 0,5×d unter dem Betonniveau, die andere Seite liegt in der Mittelebene der Platte. Der Extremwert des berechneten Moments wird dann im Normnachweis berücksichtigt.
Weitere Informationen über die Normnachweise von Ankern finden Sie im theoretischen Hintergrund. Einzelne Normen können Sie hier finden: EC, AISC, AS, STO.
Verfügbar in der Expert und Enhanced Edition von IDEA StatiCa Steel.
