Hiện tại, liên kết này hoạt động với nhiều loại liên kết/nút liên kết khác nhau. Tuy nhiên, vui lòng lưu ý các chức năng chưa được hỗ trợ.
Hạn chế: Không thể xuất dầm có đầu vát (haunch) hoặc các dạng đầu dầm hình côn hoặc hình dạng khác.
Giải pháp: Phần vát (haunch) sẽ bị bỏ qua và có thể được mô hình hóa sau đó trong IDEA StatiCa
Hạn chế: Không thể xuất liên kết trên cấu kiện liên tục mà không có nút trung gian.

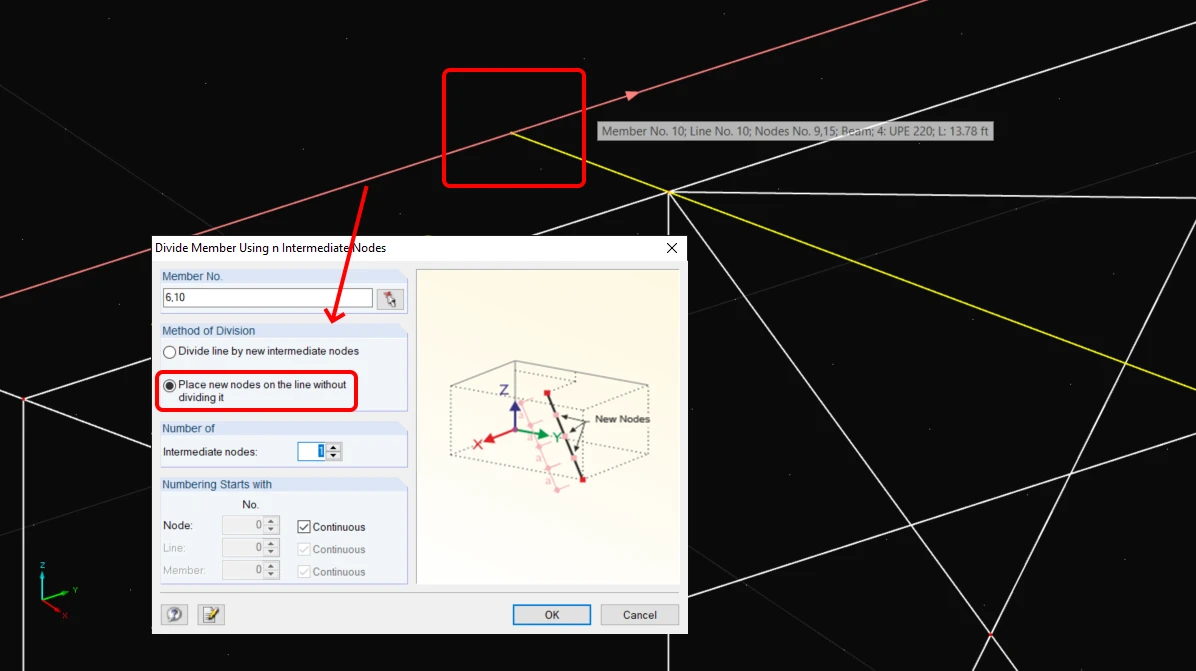

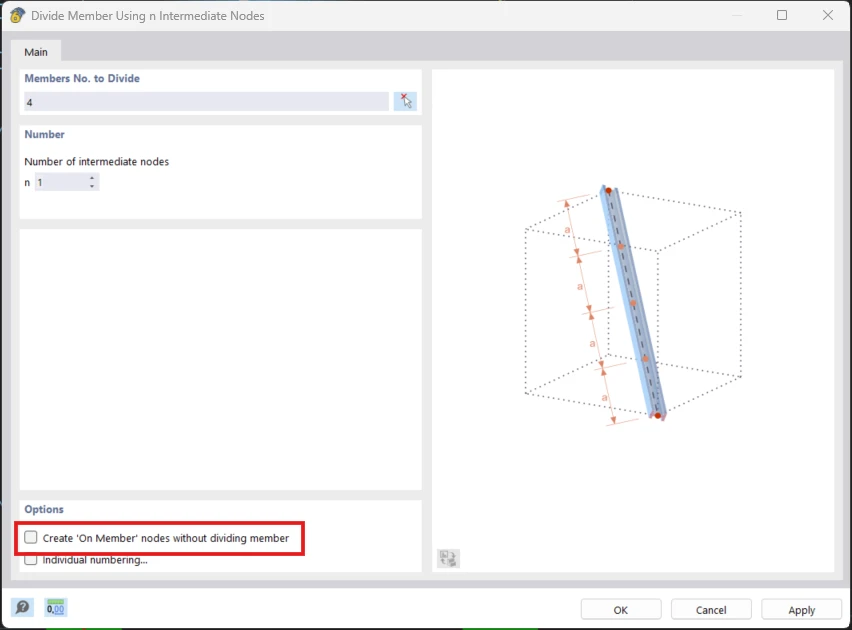

Giải pháp: Thêm nút trung gian bằng lệnh dành cho cấu kiện "Divide Member Using n Intermediate Nodes". Tùy chọn "Place/Create new nodes without dividing it" để giữ cấu kiện liên tục chỉ hoạt động trong RFEM 5. Ứng dụng Checkbot chỉ có thể nhận diện loại nút "Standard", loại nút "On Member" hoặc "On Line" sẽ không được nhận diện.
RFEM 6:
RFEM 5:

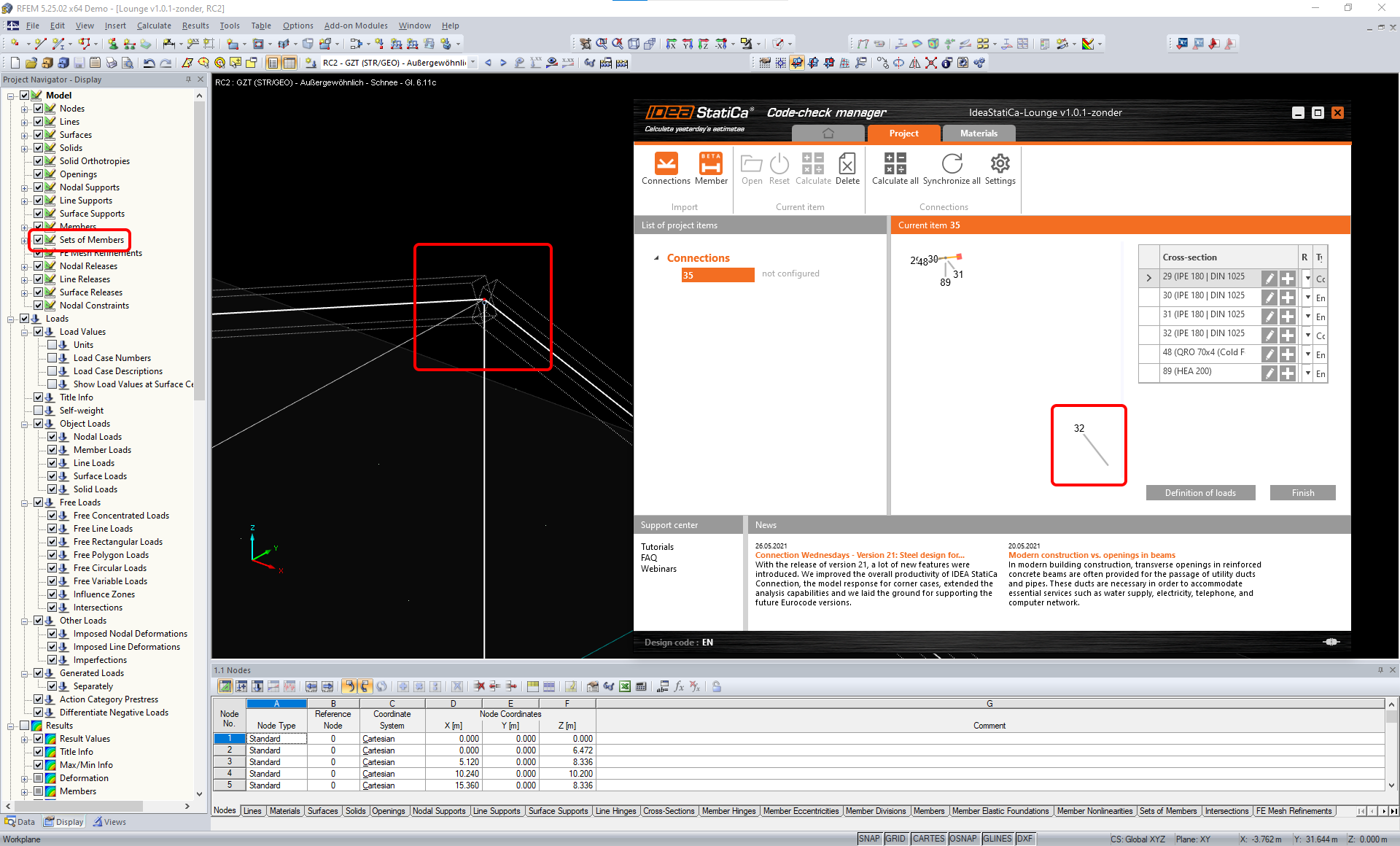

Hạn chế: Việc xuất một nút khi cài đặt hiển thị "Sets of member" được BẬT có thể dẫn đến truyền dữ liệu không chính xác đối với một số mặt cắt ngang cấu kiện và nhập thừa cấu kiện hoặc thông báo lỗi.
Giải pháp: Tắt "Sets of member" và thực hiện lại việc xuất nút.
Hạn chế: Độ lệch tâm hình học – nút liên kết không nằm tại điểm trung tâm.

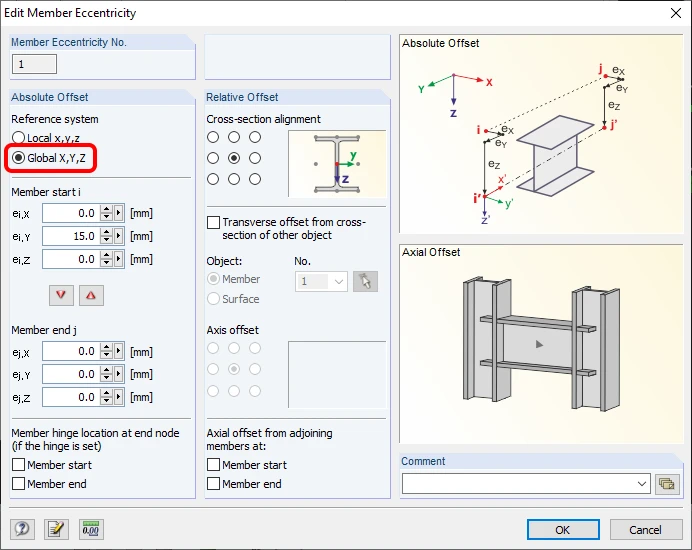

Giải pháp: RFEM/RSTAB cung cấp nhiều cách nhập độ lệch tâm. Việc nhập độ lệch tâm bằng hệ tọa độ cục bộ x,y,z gây khó khăn khi chuyển đổi dữ liệu sang IDEA StatiCa do có nhiều tùy chọn hệ tọa độ khác nhau trong RFEM/RSTAB. Trong trường hợp này, vui lòng sử dụng cách nhập độ lệch tâm bằng hệ tọa độ toàn cục X,Y,Z thay thế.

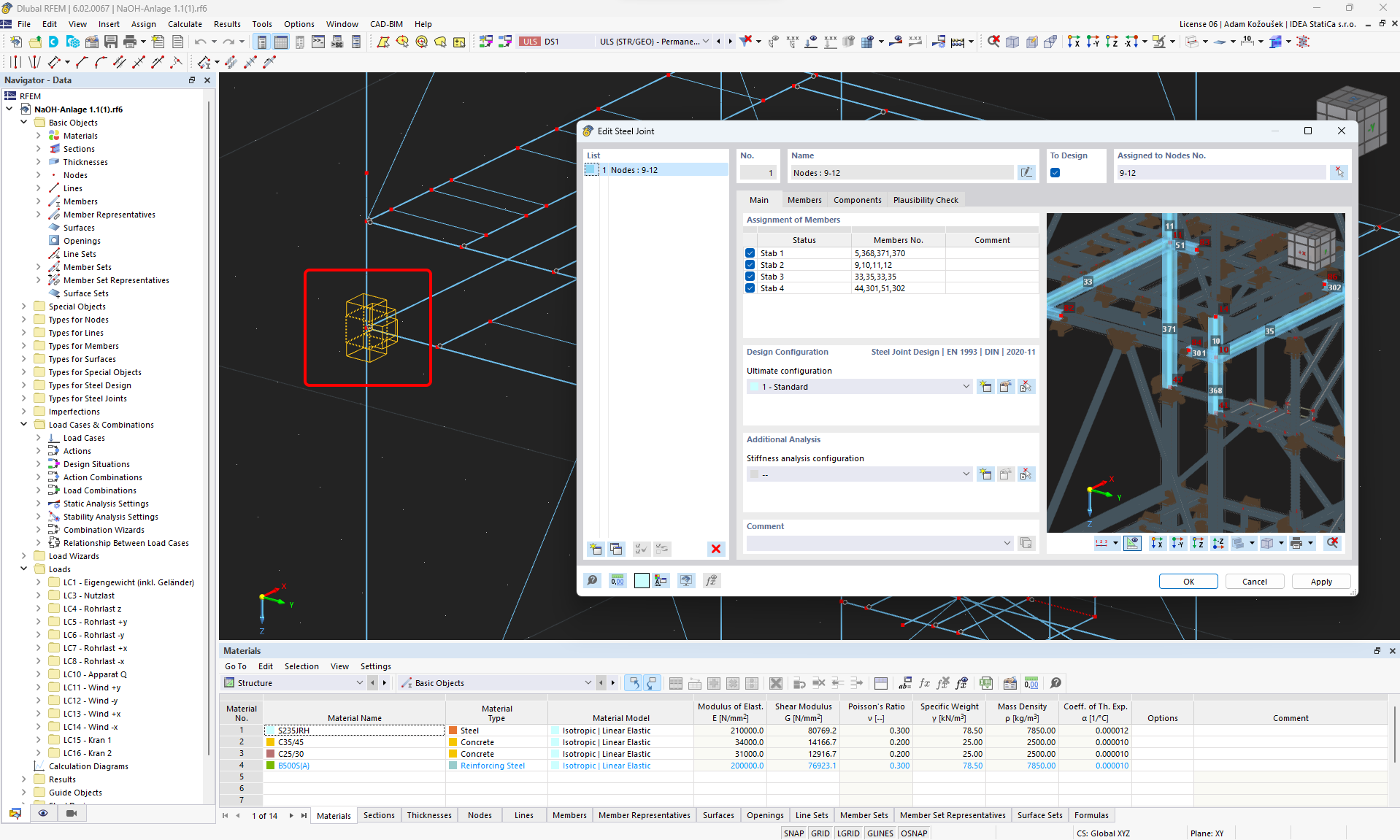

Hạn chế: Đối tượng "Joint" không được hỗ trợ trong việc truyền dữ liệu, và nó chặn việc nhập hình học cũng như nhập tải trọng của các liên kết vào Checkbot.
Giải pháp: Xóa các đối tượng "Joint", tính toán lại mô hình, và nhập các liên kết.

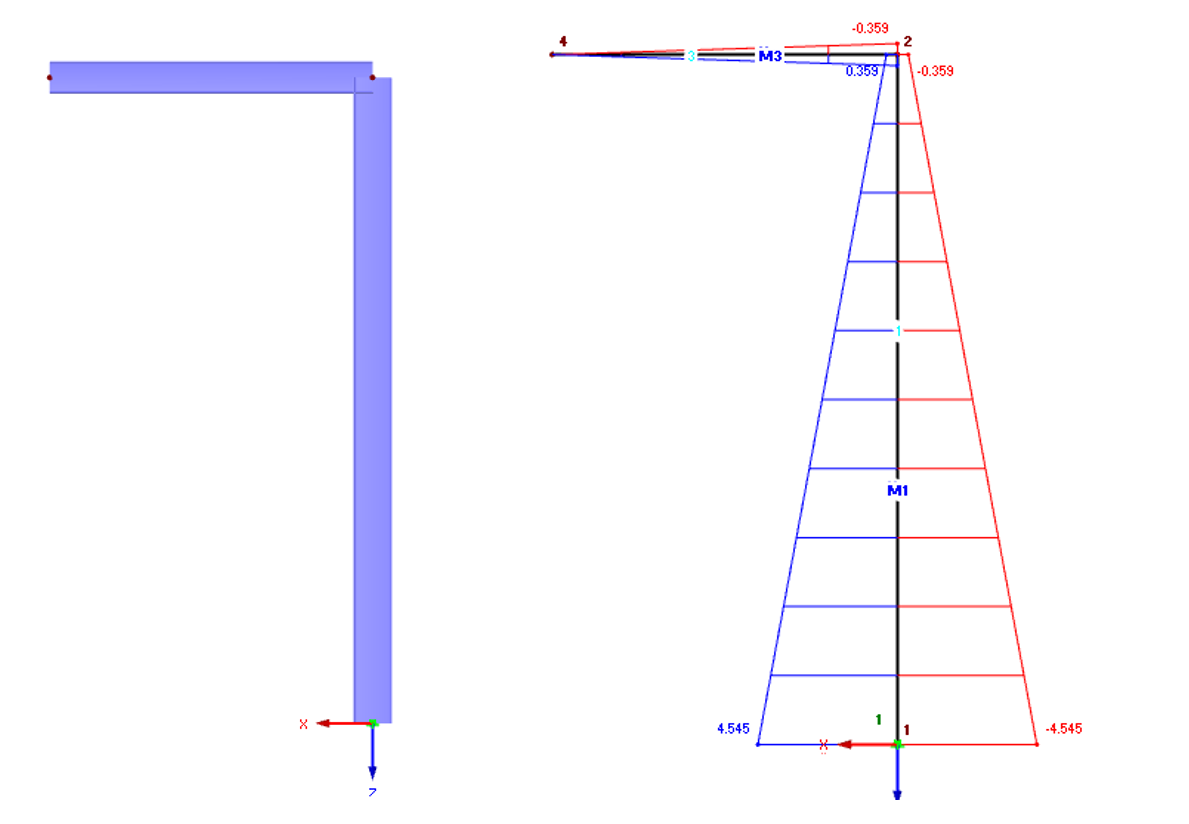

Hạn chế: Không hỗ trợ nhập các trường hợp tải trọng động và tổ hợp tải trọng có chứa tải trọng động.
Giải pháp: Thay đổi định nghĩa của các trường hợp tải trọng động trong RFEM/RSTAB thành trường hợp tải trọng tiêu chuẩn với từng phương biên độ riêng biệt, hoặc nhập nội lực thủ công trong IDEA StatiCa hoặc thông qua nhập file XLS.
Hạn chế: Không hỗ trợ nhập hệ tọa độ cục bộ (LCS) không tiêu chuẩn.
Giải pháp: Chỉ sử dụng các cài đặt trục cục bộ xyz được hỗ trợ.

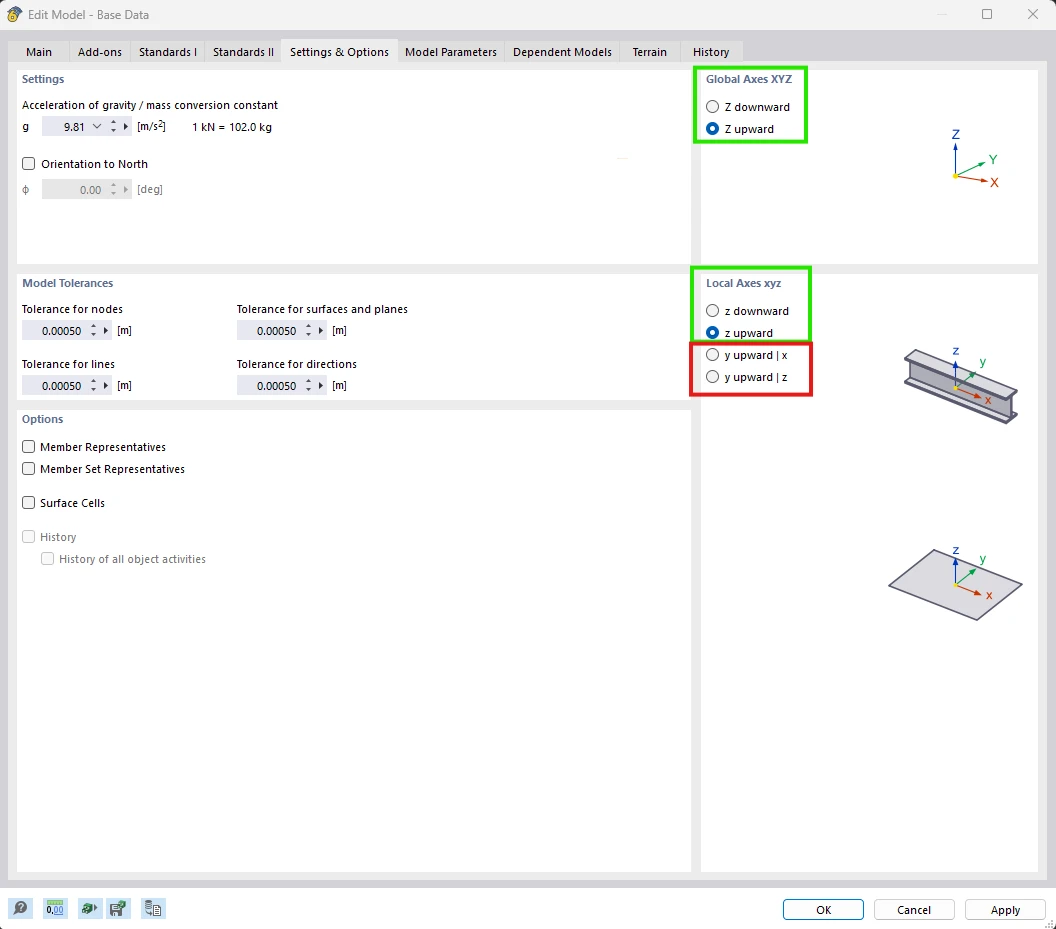

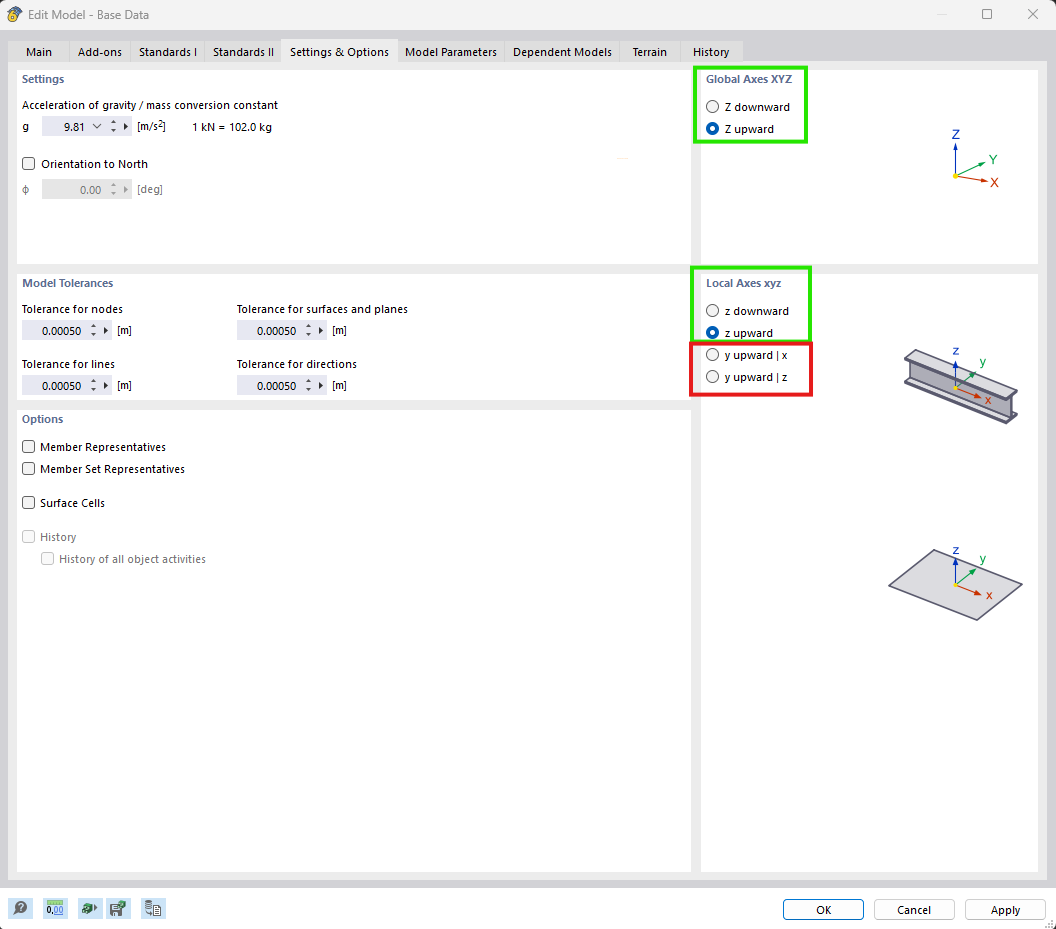

Xem hình minh họa:
- xanh lá = cài đặt được hỗ trợ
- đỏ = cài đặt không được hỗ trợ

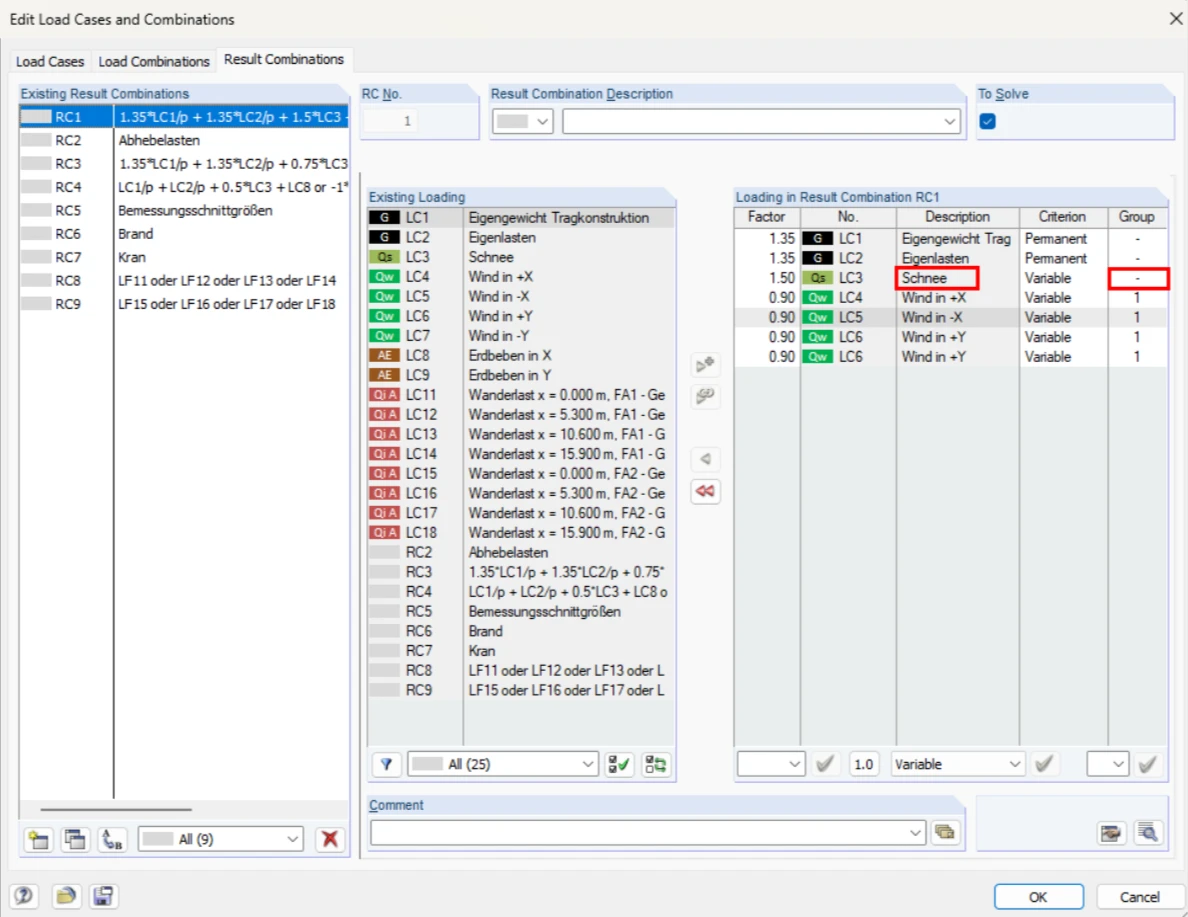

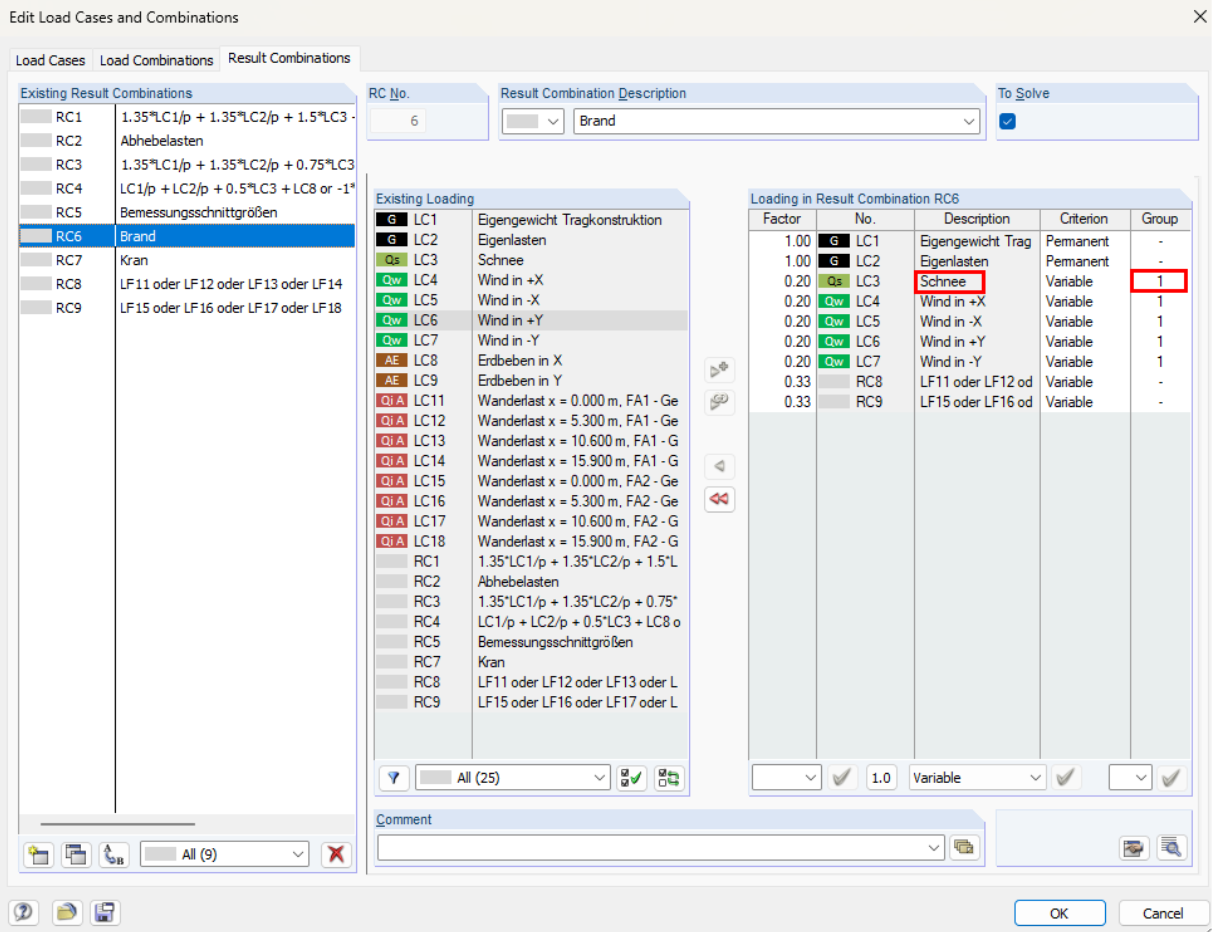

Hạn chế của RFEM5/RSTAB8: Các trường hợp tải trọng được gán vào các nhóm tải trọng khác nhau cho các Tổ hợp Kết quả (Result Combinations) khác nhau.
Điều này có nghĩa là trong IDEA StatiCa, mỗi trường hợp tải trọng chỉ được gán vào một nhóm tải trọng duy nhất cho tất cả các tổ hợp, trong khi trong Dlubal, một trường hợp tải trọng có thể được gán vào các nhóm khác nhau trong các Tổ hợp Kết quả khác nhau.
Giải pháp: Đối với tất cả các Tổ hợp Kết quả, luôn gán các trường hợp tải trọng vào cùng một nhóm tải trọng. Ngoài ra, bạn có thể tạo các tổ hợp chính xác bằng công cụ "Load Combinations".

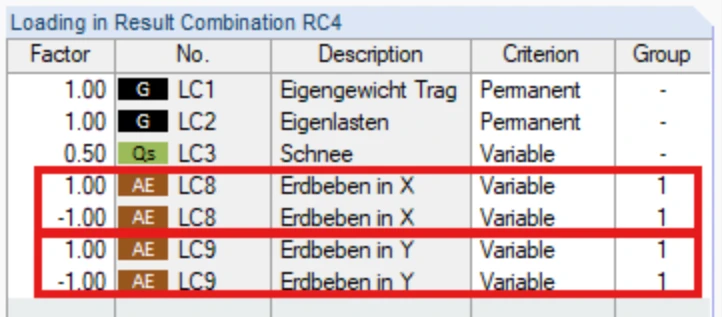

Hạn chế của RFEM5/RSTAB8: Ảnh hưởng của tất cả các trường hợp tải trọng có cùng tên (nghĩa là được liệt kê nhiều lần trong tổ hợp kết quả) sẽ được cộng dồn với nhau theo hệ số tương ứng trong Checkbot. Điều này có thể dẫn đến việc nhân đôi một số trường hợp tải trọng (ví dụ: 1*LC7 +1*LC7=2*LC7) và triệt tiêu các trường hợp tải trọng khác trong tổ hợp (ví dụ: 1*LC9 -1*LC9= 0*LC9)!
Giải pháp: Không sử dụng cùng một trường hợp tải trọng nhiều hơn một lần trong cùng một Tổ hợp Kết quả trong RFEM hoặc RSTAB. Nếu bạn muốn sử dụng nhóm tải trọng trong RFEM và RSTAB và gán cùng một trường hợp tải trọng vào một Tổ hợp Kết quả một lần với dấu dương và một lần với dấu âm, hãy thực hiện việc này theo cách khác bằng 2 Tổ hợp Kết quả hoặc Tổ hợp Tải trọng độc lập.

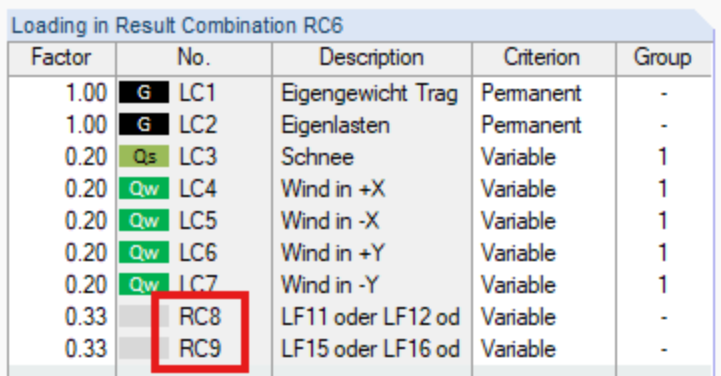

Hạn chế: Việc tham chiếu đến các Tổ hợp Kết quả khác trong một Tổ hợp Kết quả không được hỗ trợ khi nhập vào Checkbot.
Giải pháp: Thêm các trường hợp tải trọng vào Tổ hợp Kết quả thay vì thêm một Tổ hợp Kết quả khác.
Hạn chế: Nội lực sẽ không được nhập vào Checkbot nếu các giá trị kết quả tương ứng bị vô hiệu hóa trong Result Table Manager.

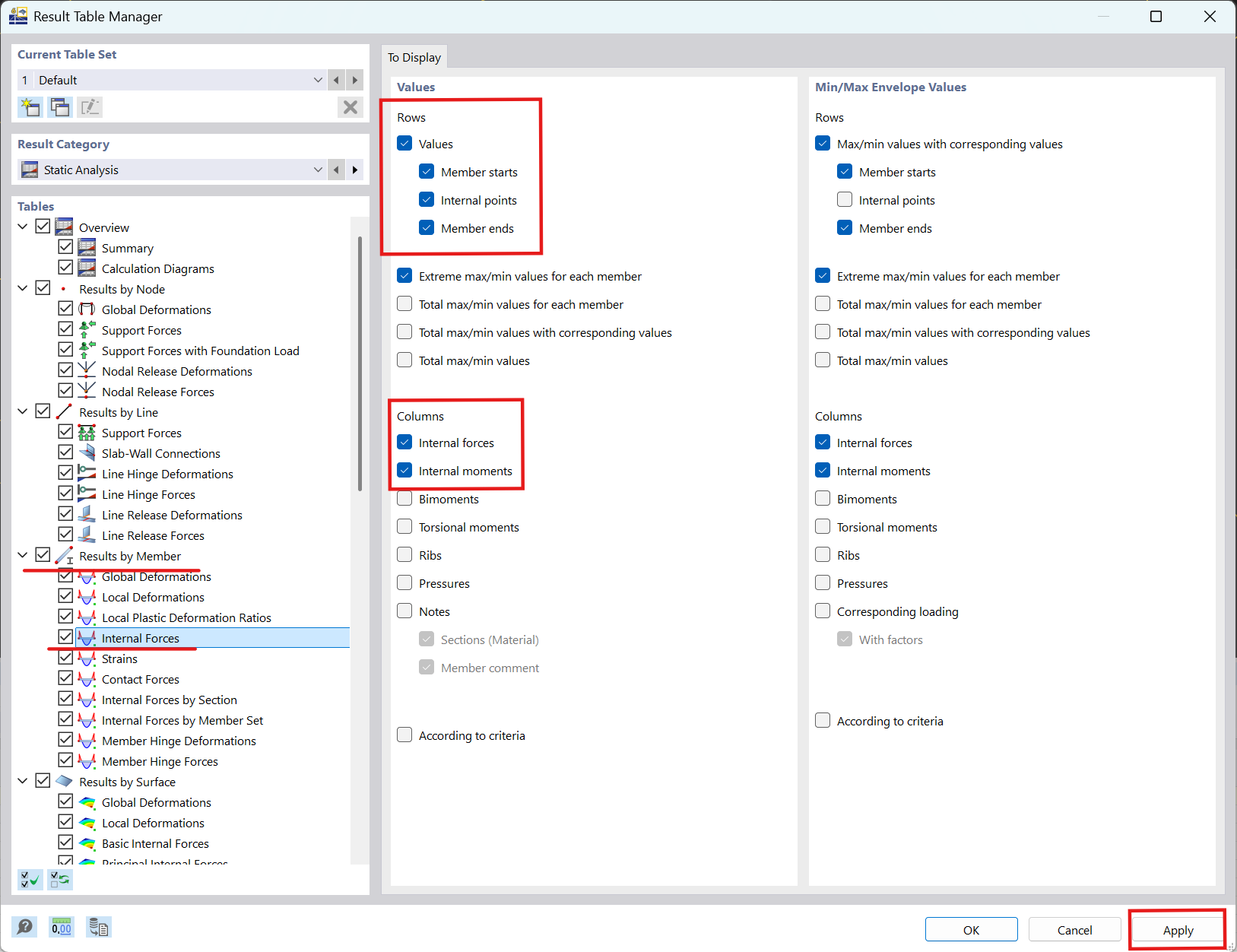

Giải pháp: Mở Results → Result Table Manager và kích hoạt các giá trị cần thiết. Đảm bảo rằng các tùy chọn sau được bật:
- Rows: Member starts, Internal points, Member ends
- Columns: Internal forces, Internal moments

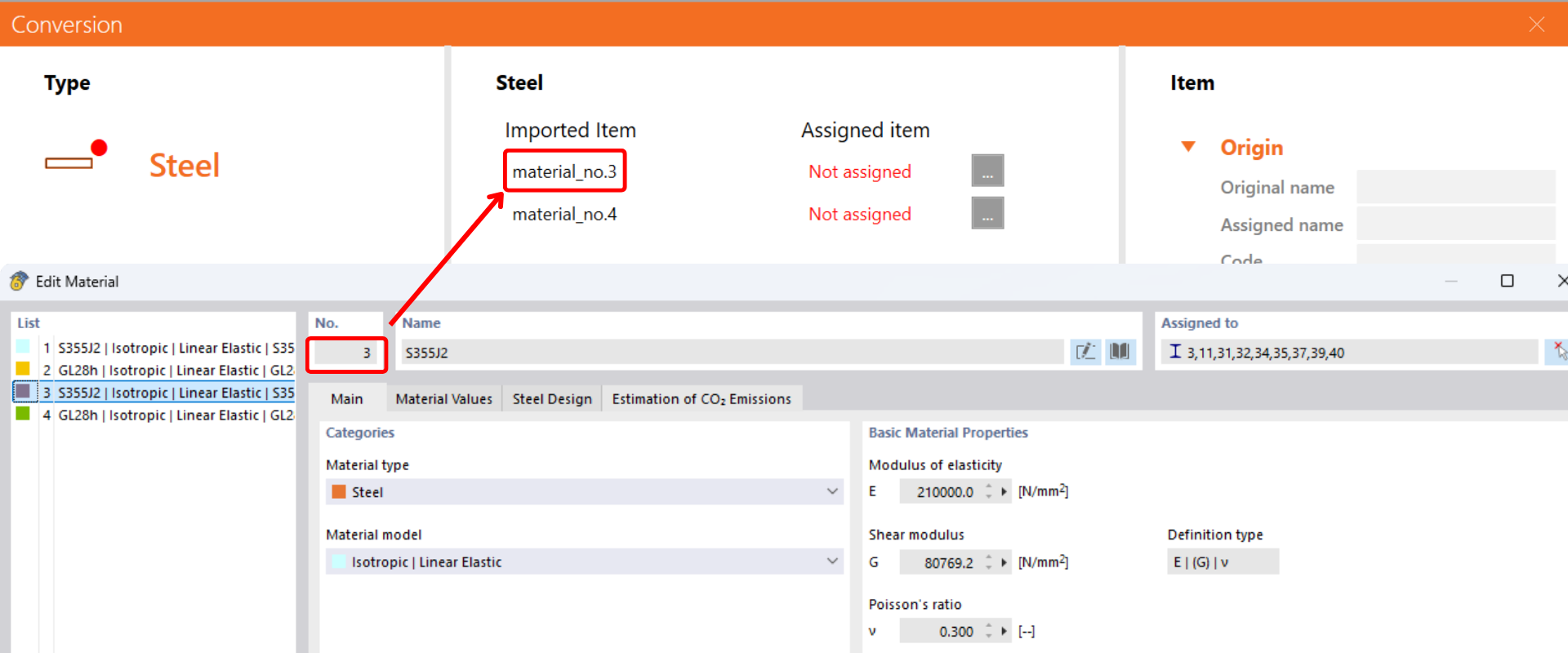

Hạn chế: Khi nhập vật liệu với tính năng "Estimation of CO2 emissions" được bật, Checkbot chỉ có thể đọc được ID của vật liệu (tương ứng với số hiệu vật liệu của Dlubal).
Giải pháp: Ánh xạ các thuộc tính vật liệu thủ công dựa trên ID của vật liệu đã nhập bằng bảng chuyển đổi.
