}Thông số dầm
Hai mô hình giống hệt nhau được tạo trong Beam và Detail application. Chúng được đính kèm ở cuối bài viết này. Hãy tải xuống và xem qua trong khi đọc bài viết.
Ví dụ về dầm bê tông sẽ được giới thiệu trong Beam application và sau đó sẽ so sánh với Detail application cho ba giai đoạn thi công.

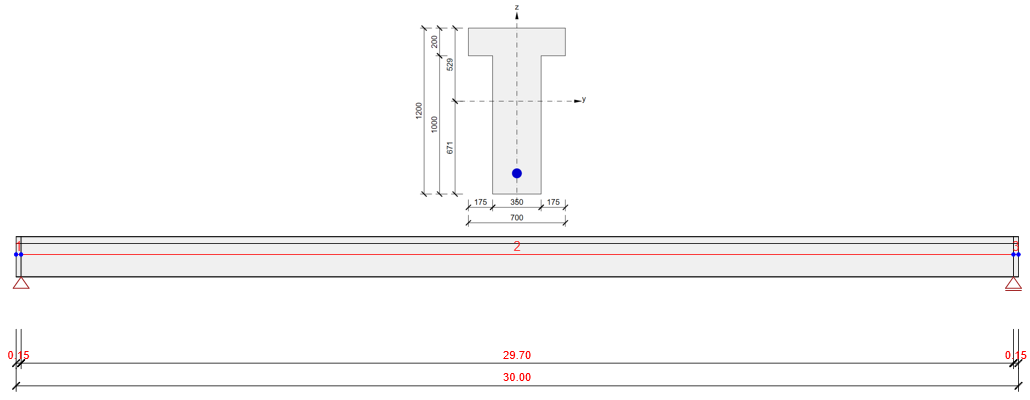

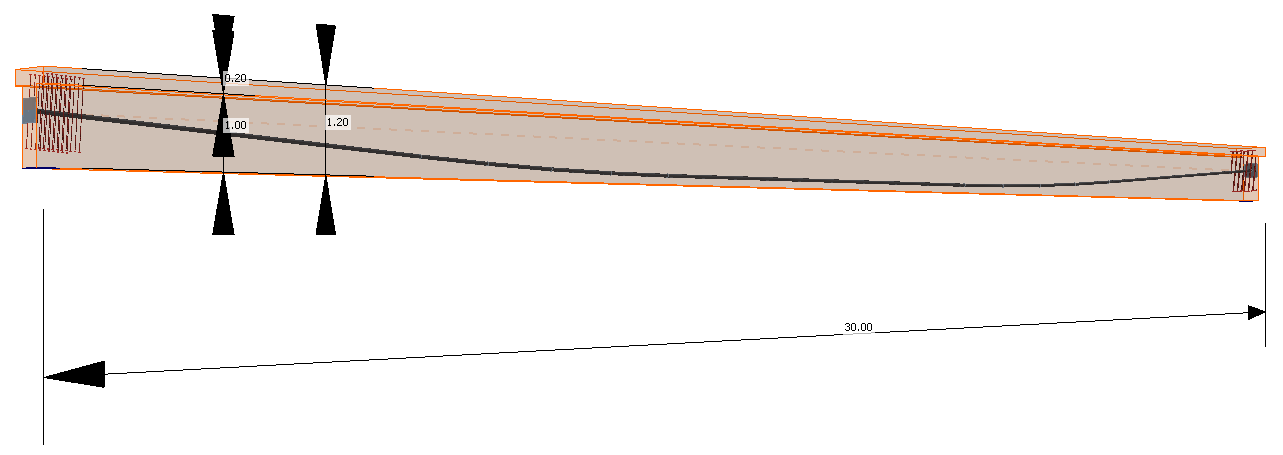

Ví dụ là dầm đơn giản một nhịp có tiết diện chữ T làm bằng bê tông C50/60 được ứng suất trước bằng cáp DƯL căng sau 19 tao.

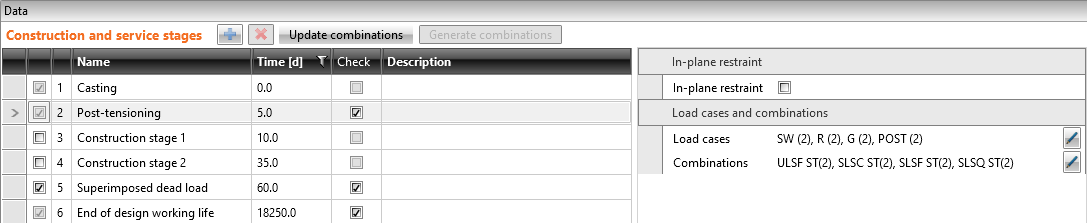

Chúng tôi sẽ kiểm tra dầm trong ba giai đoạn thi công.
- Truyền ứng suất trước - 5 ngày (ngay sau khi áp dụng ứng suất trước)
- Tải trọng tĩnh chồng thêm - 60 ngày (bắt đầu thời gian sử dụng)
- Kết thúc tuổi thọ thiết kế - 18250 ngày (50 năm)
Các giai đoạn khác có thể được thực hiện tương tự.

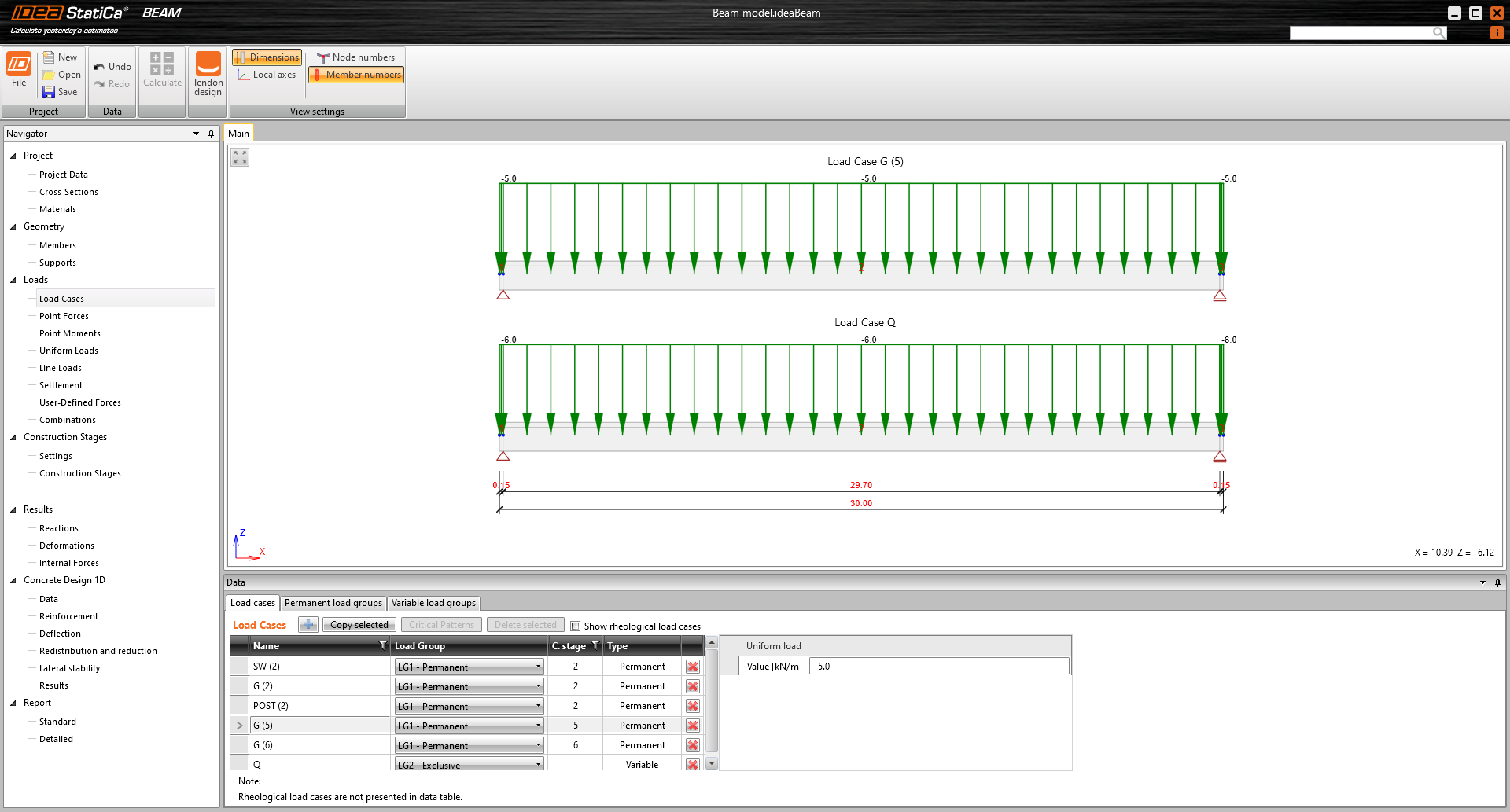

Chỉ có bốn trường hợp tải trọng được nhập. Các số trong ngoặc là số của các giai đoạn thi công mà các tải trọng riêng lẻ được áp dụng.
- Trọng lượng bản thân - SW (2)
- Ứng suất trước - POST (2)
- Tải trọng thường xuyên - G (5)
- Tải trọng biến đổi - Q
Các trường hợp tải trọng khác để trống.

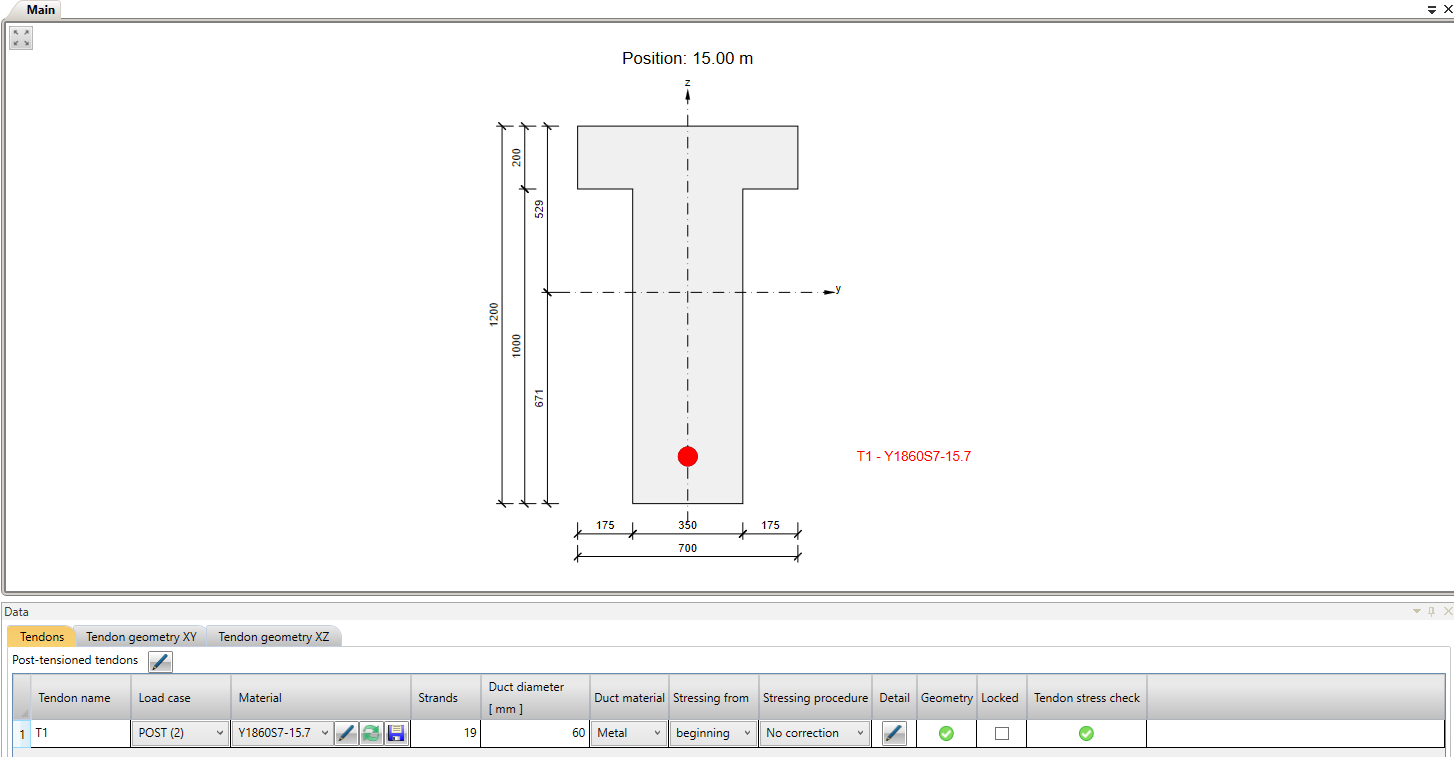

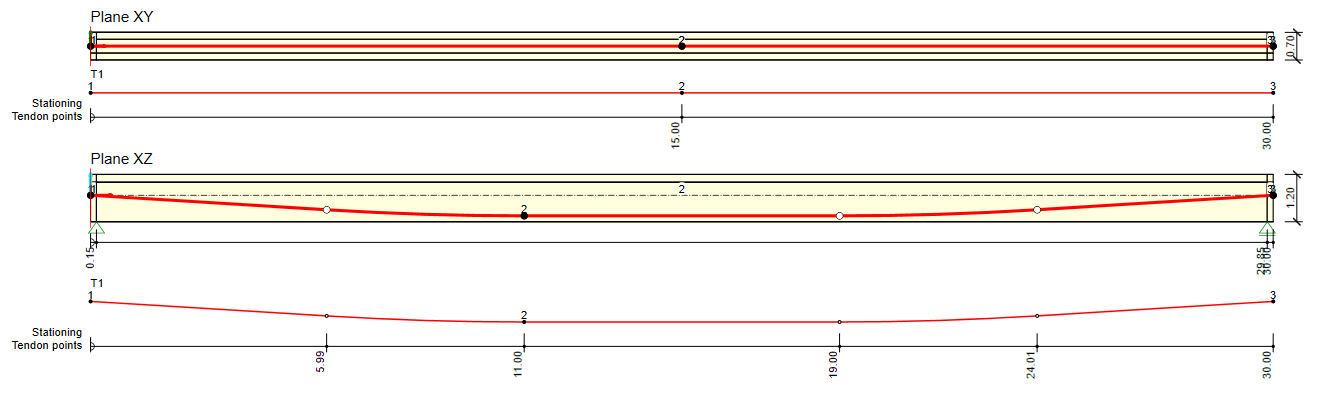

Bây giờ hãy xem xét ứng suất trước. Có một cáp DƯL 19 tao. Lưu ý đường kính ống bọc. Beam application tính đến tiết diện bị yếu đi do ống bọc. Mặt khác, Detail application tính đến tiết diện đầy đủ. Vì vậy, để đạt được sự phù hợp tốt nhất có thể giữa các kết quả, đường kính ống bọc được đặt với đường kính nhỏ nhất có thể trong Beam application.

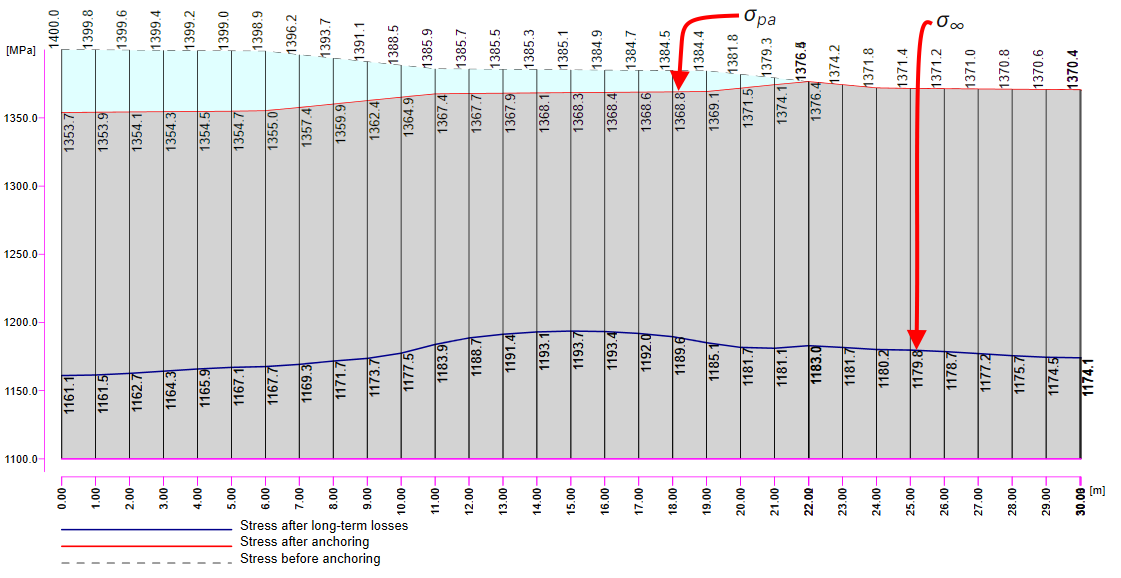

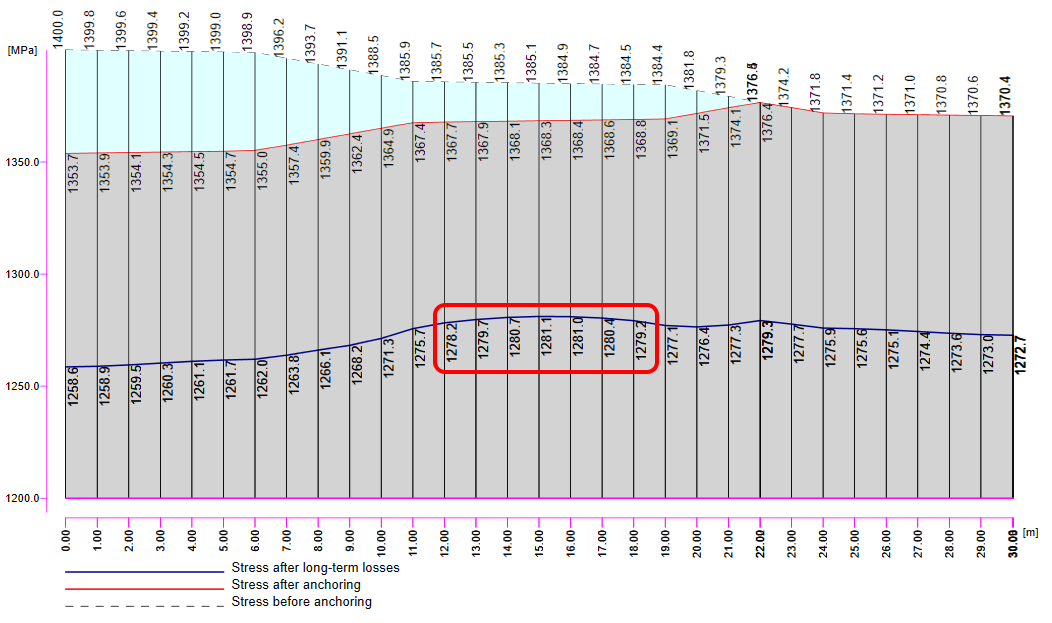

Trong hình tiếp theo, bạn có thể thấy biểu đồ Ứng suất/Tổn thất cáp DƯL.
Có một số giá trị ứng suất trong cáp DƯL cần được kiểm soát trong quá trình áp dụng ứng suất trước. Tại đây, chúng tôi sẽ dừng lại và giải thích ngắn gọn về quá trình ứng suất trước và các ứng suất, tổn thất riêng lẻ.
Quá trình ứng suất trước cho dầm căng sau

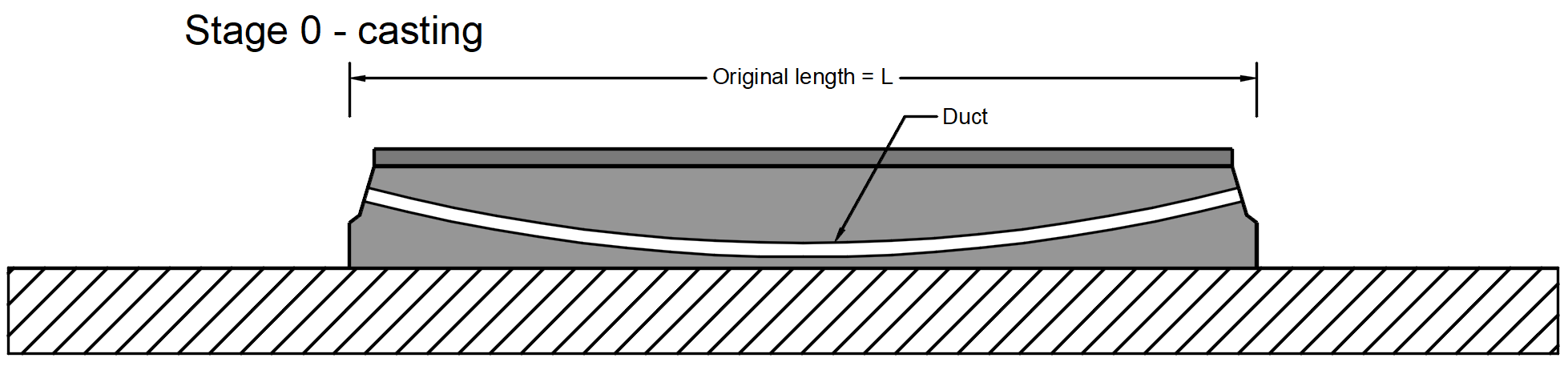

Giai đoạn 0 - đổ bê tông -> Cấu kiện bê tông được đổ chứa cốt thép và ống bọc rỗng.

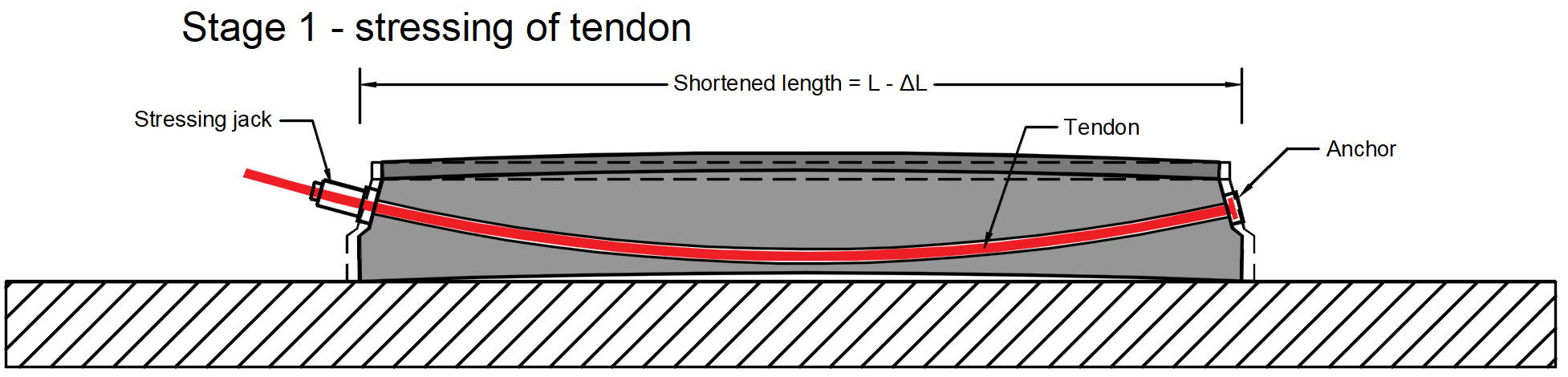

Giai đoạn 1 - căng cáp DƯL -> Cáp DƯL được luồn vào ống bọc, neo ở một đầu và được căng bằng kích căng ở đầu kia (hoặc có thể được căng theo hai bước từ cả hai phía, nhưng đó không phải trường hợp của chúng tôi). Trong quá trình căng, dầm bị biến dạng. Vì vậy có ứng suất ban đầu σp,ini tại kích căng, ứng suất trước khi neo trong cáp DƯL là ứng suất ban đầu bị ảnh hưởng bởi tổn thất do ma sát Δσpμ. Trong ví dụ của chúng tôi σp,ini = 1400 MPa.

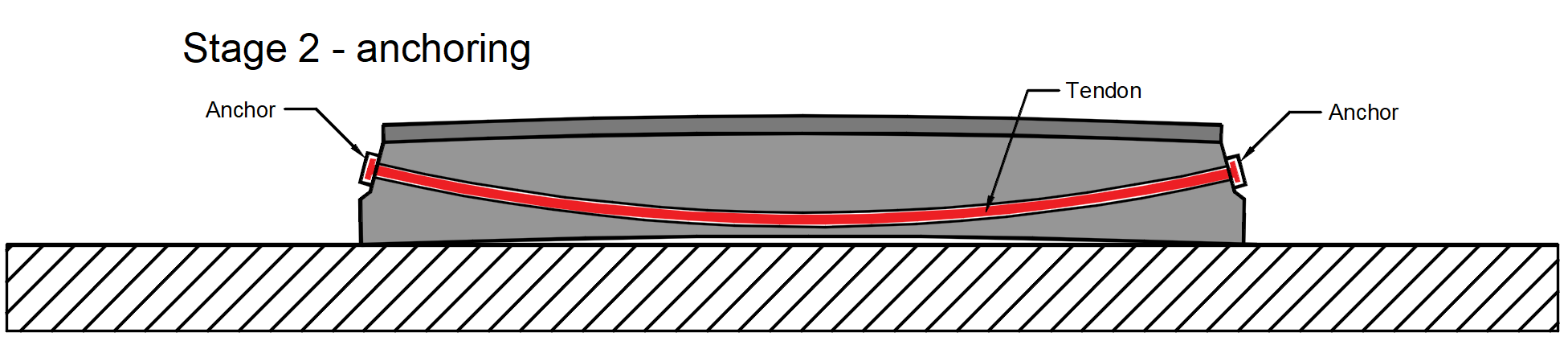

Giai đoạn 2 - neo -> Đầu được căng được neo lại và tổn thất do trượt neo (trượt) Δσpw xảy ra. Không có tổn thất nào khác do biến dạng đàn hồi tức thời của bê tông vì biến dạng đàn hồi tức thời của bê tông đã xảy ra trước khi neo. Ứng suất sau khi neo (sau tổn thất ngắn hạn) σpa sẽ có trong cáp DƯL ở cuối giai đoạn này.
Trong trường hợp cáp DƯL căng sau, bạn có thể nhập hiệu ứng ứng suất trước trong Detail theo hai cách.
- Tổn thất ngắn hạn được tính toán tự động - Đầu vào là ứng suất neo (ứng suất ban đầu) σp,ini. Các tổn thất Δσpμ và Δσpw được tính toán tự động dựa trên độ trượt neo, hệ số ma sát và thay đổi góc ngoài ý muốn, đây cũng là các đầu vào trong trường hợp này.
- Tổn thất ngắn hạn được xác định bởi người dùng - Đầu vào là ứng suất sau khi neo (sau tổn thất ngắn hạn) σpa. Bạn nhập giá trị ứng suất tại mỗi đỉnh của cáp DƯL.
Lưu ý rằng trong Detail, việc tính toán tự động tổn thất ngắn hạn không bao gồm hiệu chỉnh từ biến. Điều này cũng đã được tắt trong Beam trong ví dụ của chúng tôi.
Giai đoạn truyền ứng suất trước

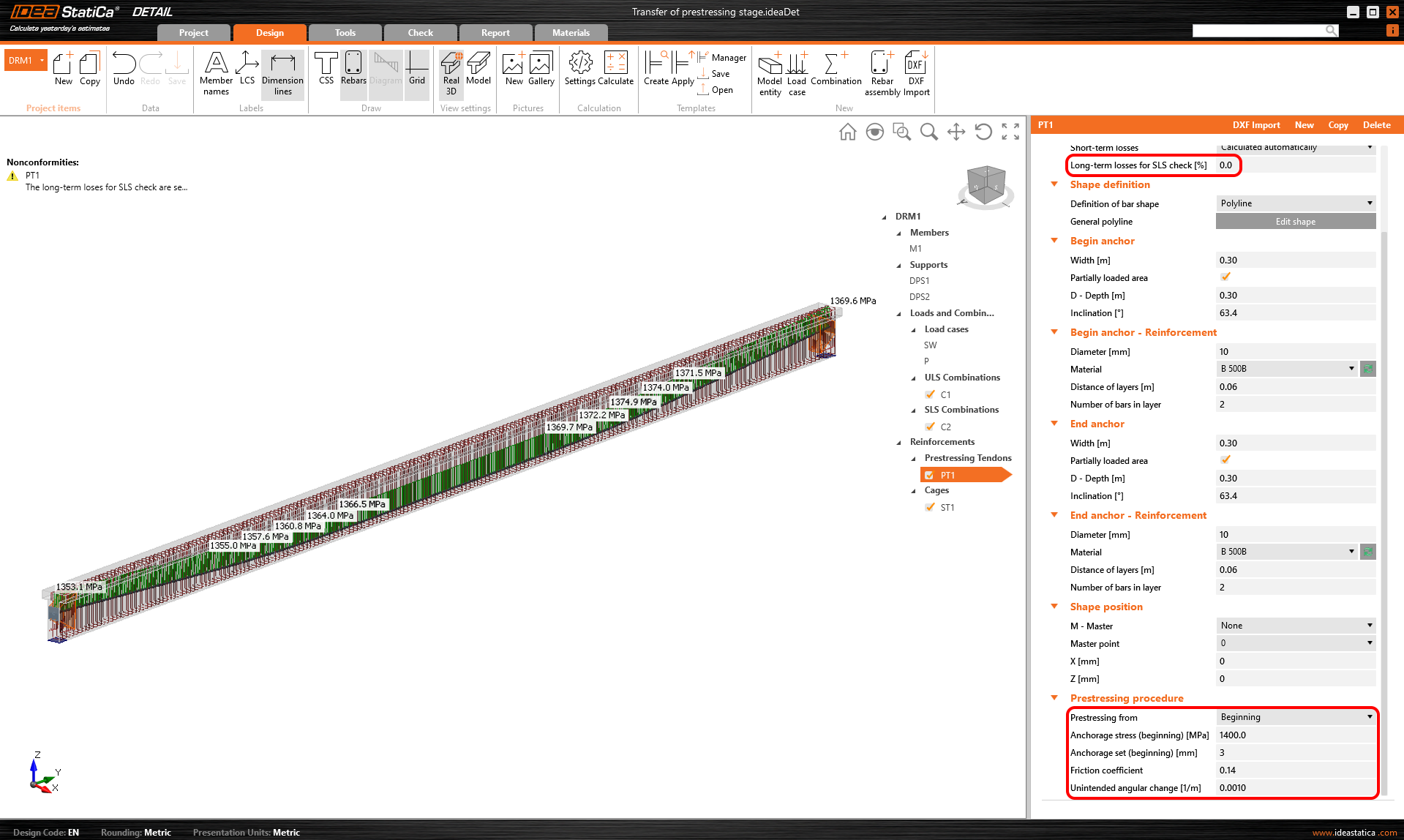

Mô hình đã được xác định, vì vậy hãy chuyển sang Detail application và xem cách đặt giai đoạn đầu tiên. Mô hình giống nhau, chúng tôi chỉ thêm đai thép để truyền lực cắt, nhưng điều này sẽ không ảnh hưởng đến kết quả.

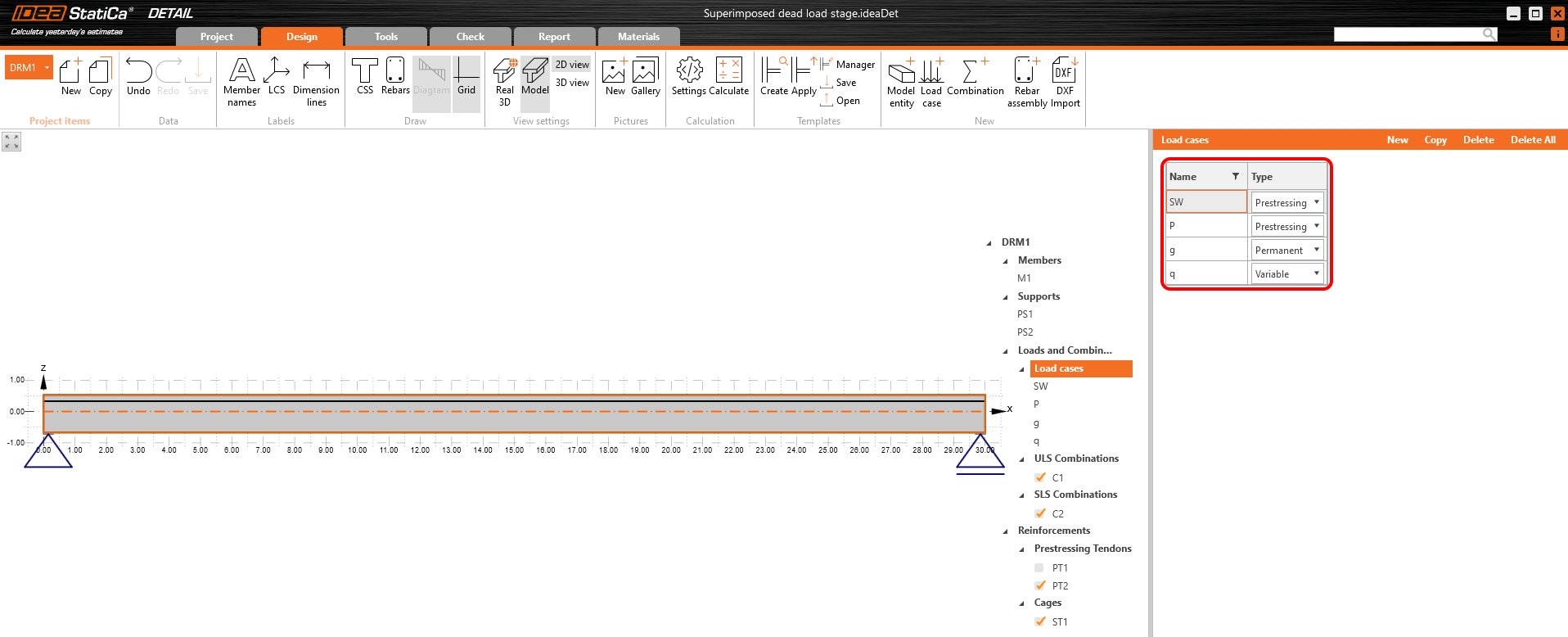

Đối với giai đoạn này, chỉ có hai trường hợp tải trọng:
- SW - Loại ứng suất trước (Trọng lượng bản thân)
- P - Loại ứng suất trước (Ứng suất trước)
Cả hai sẽ được áp dụng trong bước tải trọng đầu tiên. Tổn thất dài hạn cho kiểm tra SLS được đặt là 0% và các giá trị cho quy trình ứng suất trước được nhập giống như mô hình trong Beam application. Bạn cũng có thể so sánh ứng suất sau tổn thất ngắn hạn được tính toán tự động σpa với biểu đồ Ứng suất/Tổn thất cáp DƯL từ Beam.
- Đọc thêm: Mô tả chung về các xung tải trọng trong Detail application

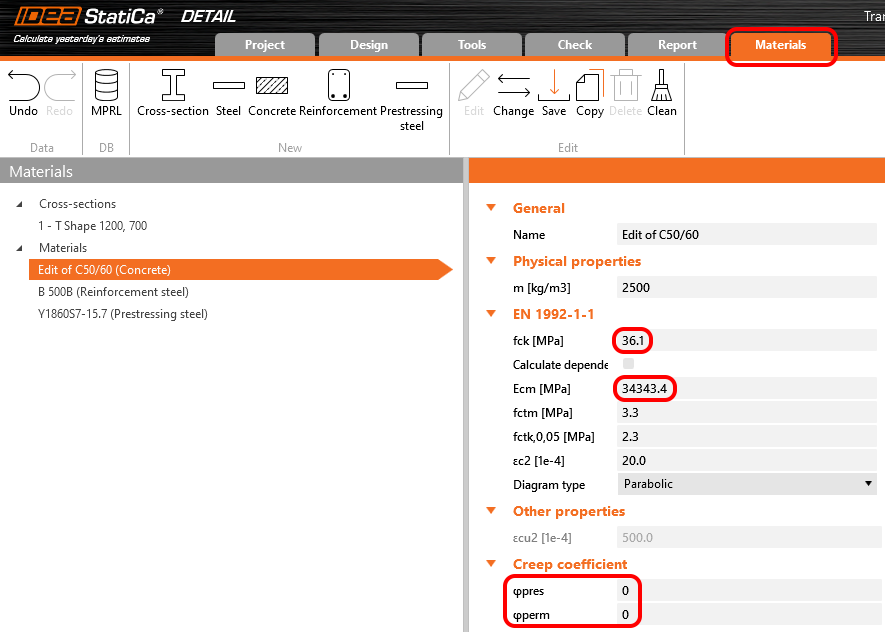

Hệ số từ biến cũng được đặt về giá trị không vì chúng tôi muốn đánh giá giai đoạn ngay sau khi truyền ứng suất trước. Và bạn cũng có thể nhận thấy rằng giá trị của Ecm và fck đã được ghi đè bằng các giá trị 5 ngày mà chúng tôi đã nhập vào Beam.
Vì vậy, hãy so sánh các kết quả. Trong trường hợp đó, các hiệu ứng dài hạn và ngắn hạn là như nhau. Vì chúng tôi không nhập bất kỳ tổn thất dài hạn nào.

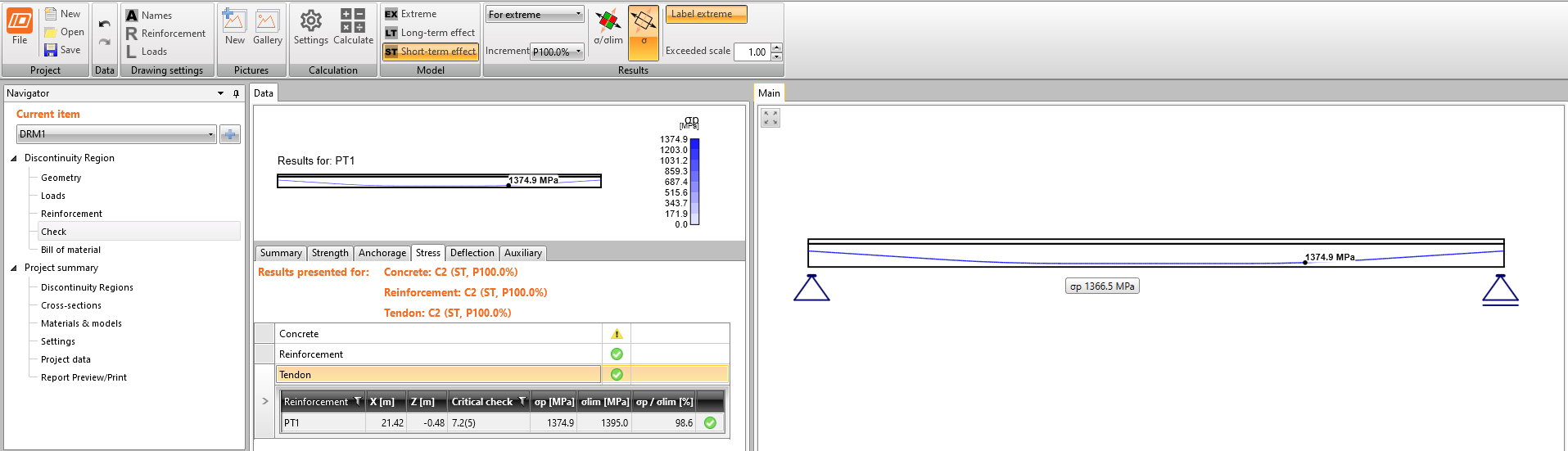

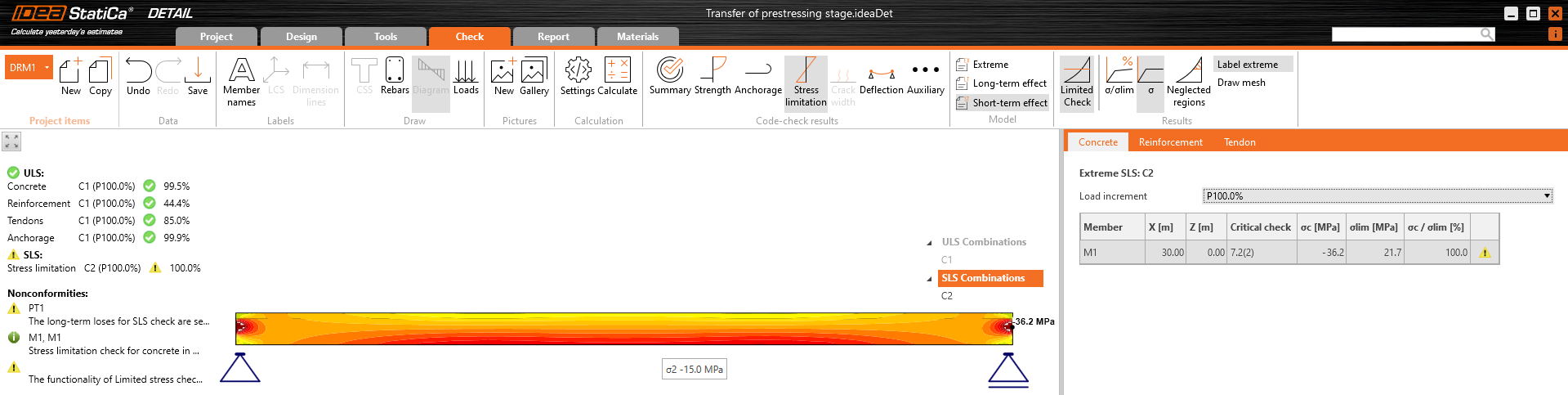

Ứng suất trong cáp DƯL ở SLS - ứng suất sau tổn thất ngắn hạn σpa:

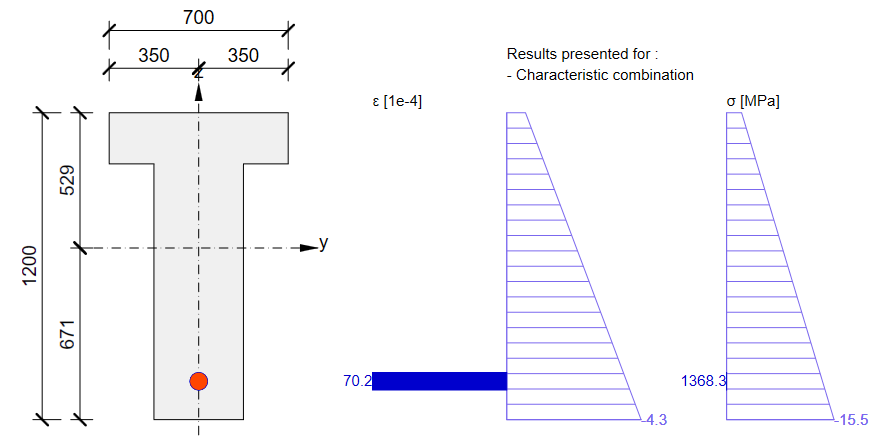

Ứng suất trong bê tông ở SLS:
- Đọc thêm: Mô tả chung về kết quả SLS trong Detail application
Kiểm tra tiết diện SLS từ Beam:
Như bạn có thể thấy, có sự phù hợp tốt. Vì vậy, có vẻ như chúng tôi đã nhập đúng cho giai đoạn này. Lưu ý rằng các hệ số rinf và rsup được xác định trong EN 1992-1-1; 5.10.9 (1) đã được đặt là 1.0 trong Beam.
Đối với ULS sẽ có sự khác biệt lớn hơn. Điều này là do cách tiếp cận khác nhau được sử dụng trong Beam application để xác định phản ứng ở ULS. Trong trường hợp này, bước tăng thêm mà bạn có thể thấy trong kết quả Beam là các ứng suất không cân bằng. Đây là một chủ đề phức tạp hoàn toàn khác. Điều quan trọng là khả năng chịu lực sẽ gần như giống nhau trong Detail và Beam application.
- Đọc thêm: Mô tả chung về kết quả ULS trong Detail application
Bây giờ bạn đã biết cách sử dụng Detail application để thiết kế kết cấu bê tông ứng suất trước sử dụng cáp DƯL căng sau cho giai đoạn truyền ứng suất trước. Chỉ cần thay đổi hình học và thêm một số gián đoạn như lỗ mở, v.v.
Giai đoạn tải trọng tĩnh chồng thêm
Thời gian (tuổi bê tông) cho giai đoạn này là 60 ngày. Mục đích của giai đoạn này là kiểm tra dầm bê tông ở đầu thời gian sử dụng bao gồm tải trọng thường xuyên và biến đổi. Vì vậy, hai trường hợp tải trọng khác được thêm vào. Các xung tải trọng tất nhiên giống như trong mô hình Beam application.
Chúng tôi cần xác định hai giá trị làm đầu vào cho Detail.
- Hệ số từ biến cho khoảng thời gian từ 2 ngày đến 60 ngày
- Ước tính tổn thất dài hạn cho khoảng thời gian từ 2 ngày đến 60 ngày
Hãy bắt đầu với hệ số từ biến. Trong hình sau, bạn có thể thấy hàm từ biến từ 2 đến 60 ngày cho cấp bê tông C50/60 và loại xi măng R theo Eurocode. Giá trị của hệ số từ biến là φpres ≈ φ(60) - φ(2) = 0,65 - 0,15 = 0,50

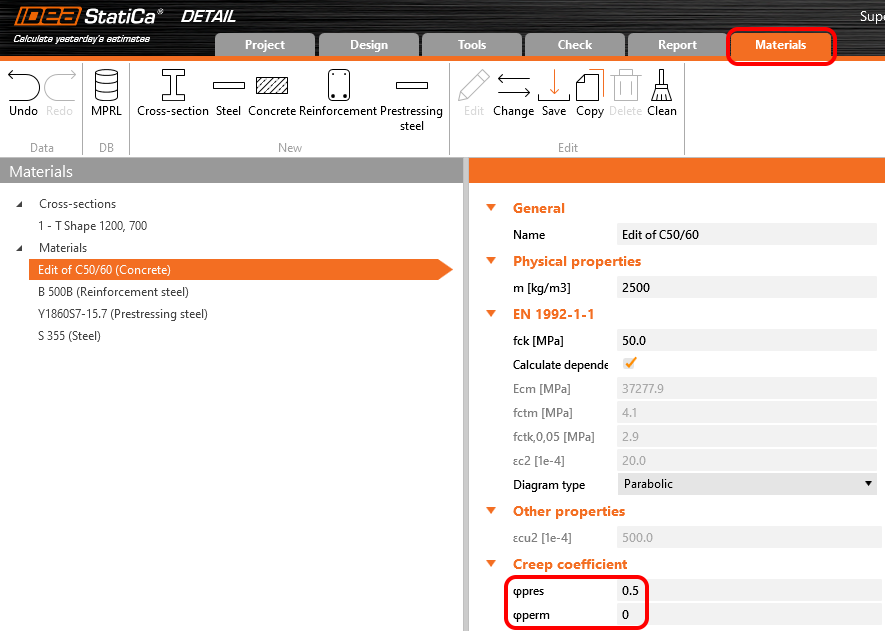

Trong Detail application, hệ số từ biến có thể được đặt trong Vật liệu & mô hình. Rõ ràng là mô đun đàn hồi phải được đặt là giá trị mặc định Ecm (nhớ lại chương Bước tăng và biểu đồ trong đó). Bạn cũng có thể nhận thấy rằng giá trị của φperm = 0,0, điều này là vì chúng tôi muốn áp dụng tải trọng thường xuyên như tải trọng ngắn hạn cũng như tải trọng biến đổi.

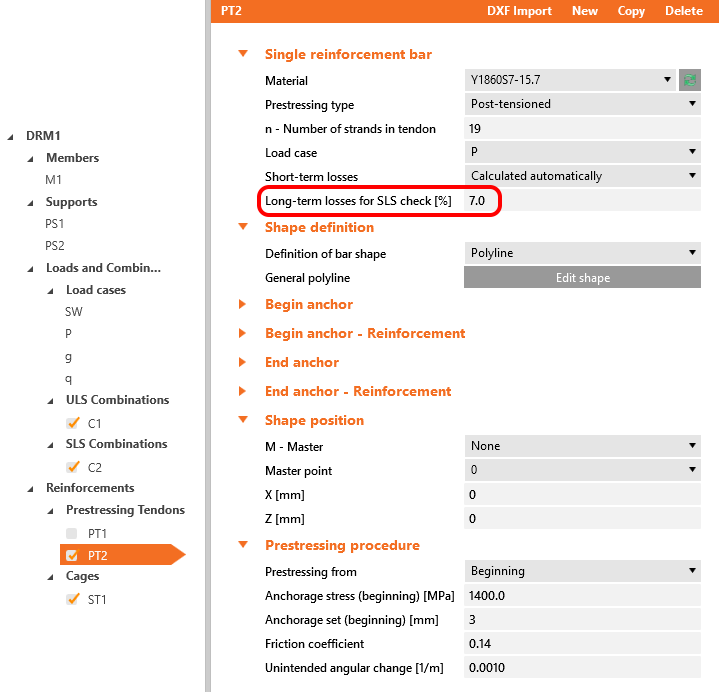

Bây giờ là lúc xem xét tổn thất dài hạn. Tất nhiên, bạn có thể ước tính chúng (ước tính của tôi sẽ là 8%). Đây là cách dễ nhất, nhưng trong ví dụ của chúng tôi, chúng tôi muốn thực hiện chính xác. Vì vậy, chúng tôi đã tính toán σ60 - Ứng suất sau tổn thất dài hạn trong 60 ngày (đường màu xanh) trong ứng dụng Beam bằng cách đặt thời gian cuối là 60 ngày.

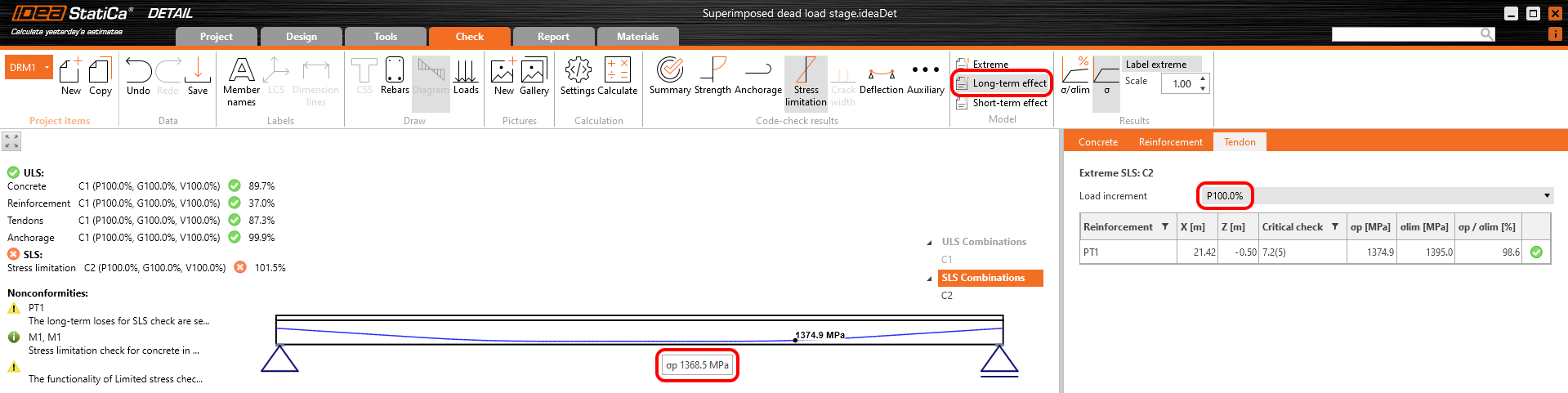

Giá trị của σ60 = 1280 MPa như có thể thấy trong hình sau (đường màu xanh).
Sau đó, chúng tôi cần xem lại giá trị của σpa. Chúng tôi đã xác nhận rằng các giá trị là như nhau trong Beam và Detail.
Trong hình, chúng ta có thể thấy rằng σpa = 1368,6 MPa ở giữa nhịp.
Tổn thất dài hạn có thể được tính toán là σ60 / σpa = 1280 / 1368,6 = 0,93 -> tổn thất dài hạn là 7%. Hãy nhập giá trị và so sánh kết quả.

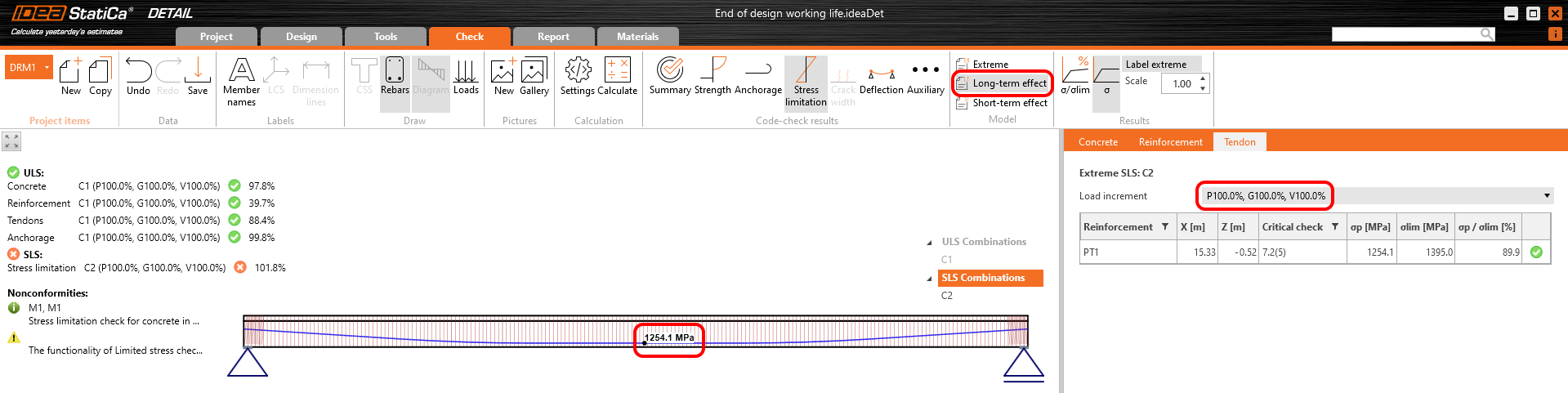

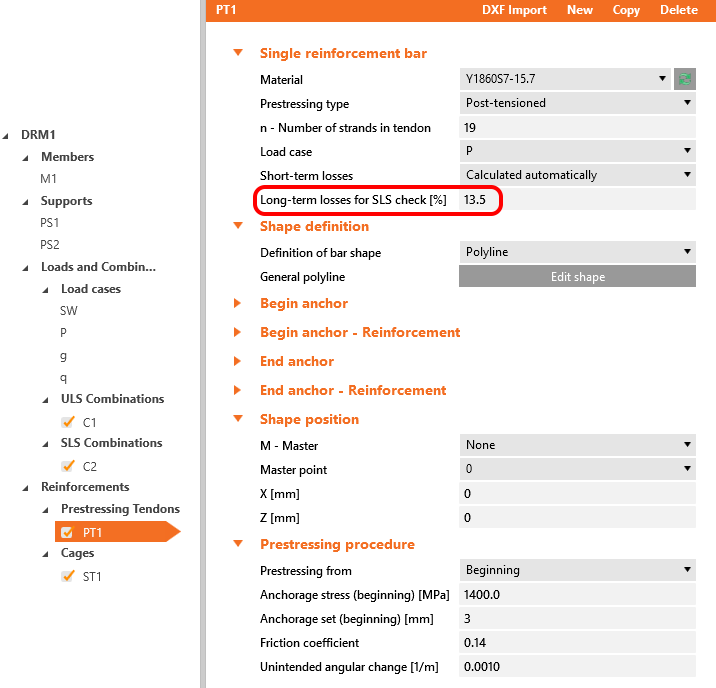

Kết quả được đọc cho tổn thất dài hạn (chúng tôi muốn bao gồm từ biến và tổn thất) và cho tất cả các bước tăng (chúng tôi muốn bao gồm tất cả các tải trọng).

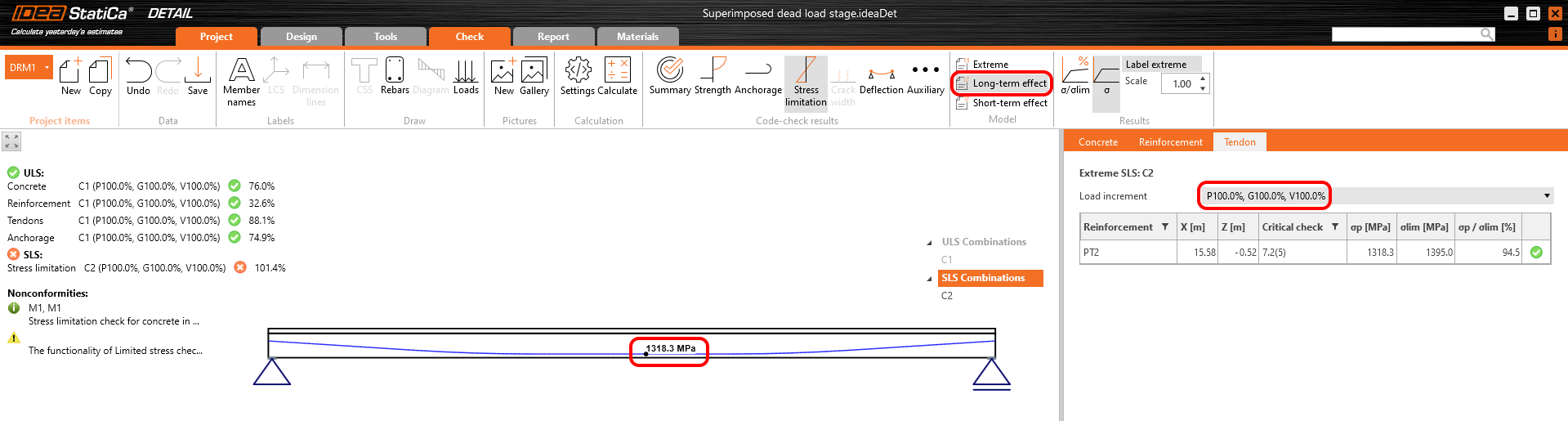

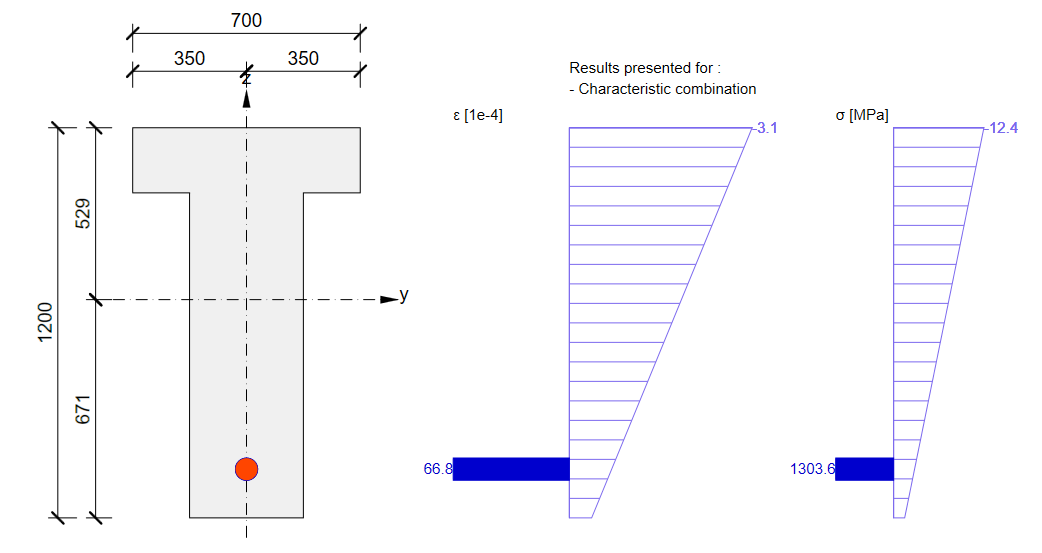

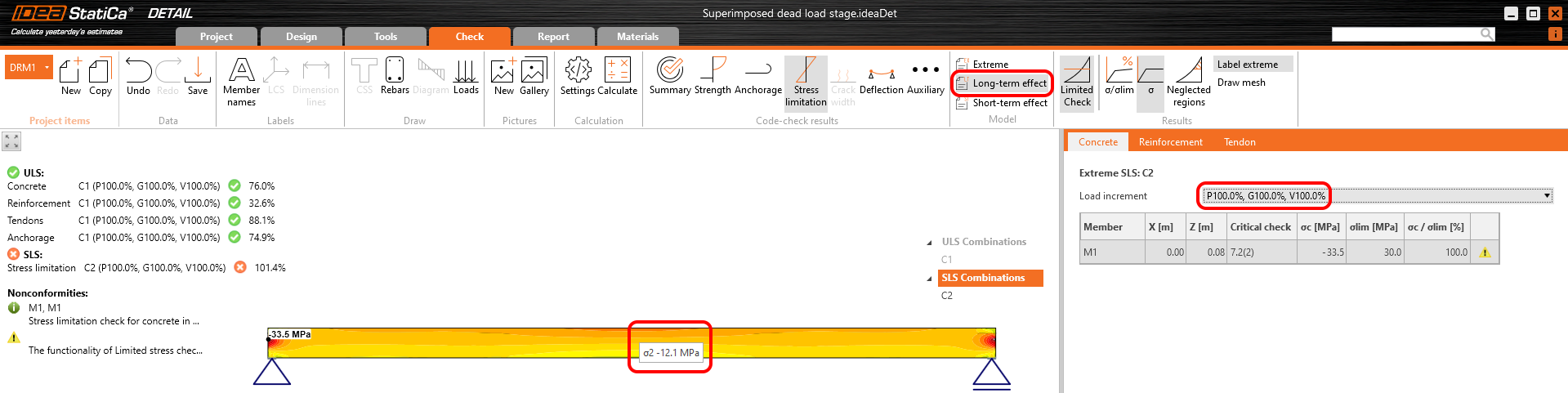

Ứng suất trong cáp DƯL ở SLS:

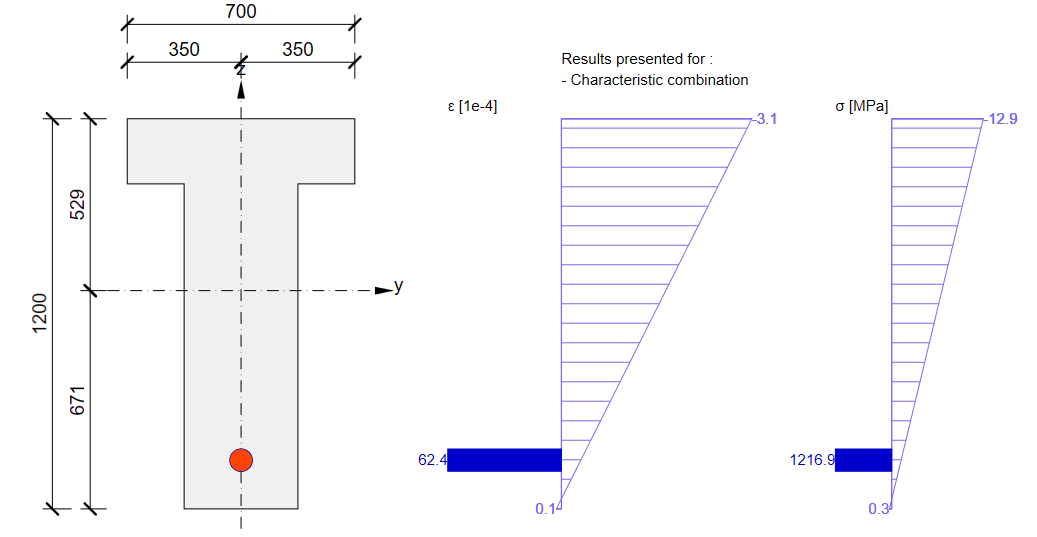

Ứng suất trong bê tông ở SLS:
Kiểm tra tiết diện SLS từ Beam:
Một lần nữa, có sự phù hợp tốt. Vì vậy, có vẻ như chúng tôi đã nhập đúng cho giai đoạn này. Đối với ULS sẽ có cùng vấn đề được mô tả trong giai đoạn trước. Lưu ý rằng các hệ số rinf và rsup được xác định trong EN 1992-1-1; 5.10.9 (1) đã được đặt là 1,0 trong Beam application.

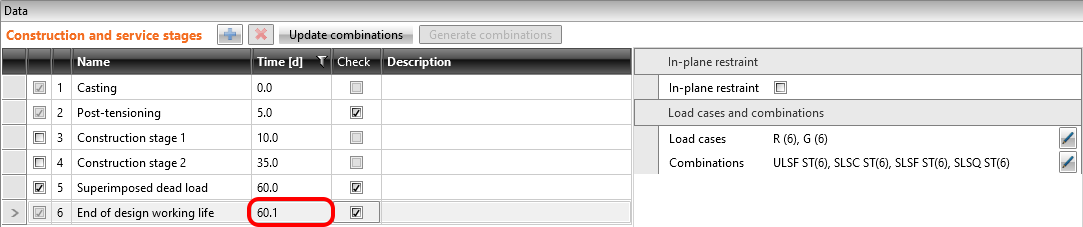

Bây giờ hãy nhớ lại phần đầu của bài viết này nơi các bước tăng được mô tả. Trong mô hình Detail application cho giai đoạn này, bạn có thể xem qua các bước tăng riêng lẻ để thấy ảnh hưởng của các trường hợp tải trọng riêng lẻ. Bạn cũng có thể kiểm tra các hiệu ứng ngắn hạn sẽ khác với mô hình Detail application trước đó cho giai đoạn truyền ứng suất trước. Lý do là mô đun đàn hồi Ecm khác nhau được sử dụng trong các mô hình này.
Những gì bạn thực sự có thể thấy trong mô hình cho giai đoạn tải trọng tĩnh chồng thêm trong các hiệu ứng ngắn hạn là giai đoạn truyền ứng suất trước khi t=28 ngày. Vì vậy, nếu bạn không cần căng ứng suất trước cho dầm trước 28 ngày, bạn không cần tạo mô hình đặc biệt để thiết kế dầm bê tông ứng suất trước trong giai đoạn truyền ứng suất trước.
Kết thúc tuổi thọ thiết kế
Cách tiếp cận sẽ giống như giai đoạn trước. Đầu tiên, chúng tôi cần xác định hệ số từ biến. Trong hình sau, bạn có thể thấy hàm hệ số từ biến.
Giá trị φpres ≈ 1,65 cho khoảng thời gian từ 2 đến 18250 ngày cho loại xi măng R theo Eurocode. Giá trị φperm = φ(18250) - φ(60) ≈ 1,65 - 0,65 = 1,00 cho khoảng thời gian từ 60 đến 18250 ngày. Lưu ý giá trị được tô sáng φ(60) trong bảng trên.
Sau đó, chúng tôi cần xem lại giá trị của σpa. Chúng tôi đã xác nhận rằng các giá trị là như nhau trong Beam và Detail.
Tổn thất dài hạn có thể được tính toán là σ∞ / σpa = 1185 / 1368,6 = 0,865 -> tổn thất dài hạn là 13,5%. Giá trị của σ∞ được xác định trong chương Thông số dầm trong biểu đồ Ứng suất/Tổn thất cáp DƯL. Hãy nhập giá trị và so sánh kết quả.

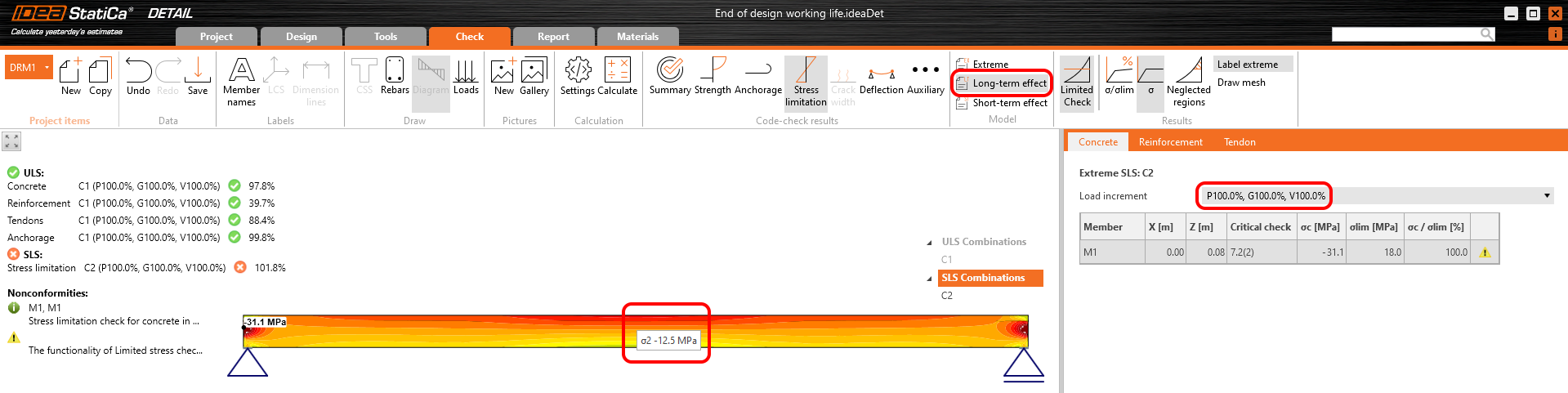

Ứng suất trong cáp DƯL ở SLS:
Ứng suất trong bê tông ở SLS:
Kiểm tra tiết diện SLS từ Beam:
Kết luận
Cuối cùng, đây là quy trình làm việc đơn giản, nơi bạn có thể tìm thấy quy trình thiết kế kết cấu bê tông ứng suất trước trong IDEA StatiCa Detail sử dụng cáp DƯL căng sau được mô tả ở trên.
Cần nhắc lại rằng đối với cáp DƯL căng sau, ứng suất neo hoặc ứng suất sau tổn thất ngắn hạn (loại do người dùng xác định) phải được nhập. Cần nhập ước tính tổn thất dài hạn do từ biến, co ngót và chùng cốt thép.
Lưu ý rằng trong các mô hình Detail application đính kèm cho kiểm tra Giai đoạn 2 và Giai đoạn 3 đối với bước tăng V ngắn hạn là không thỏa mãn. Từ những điều trên, đối với Mô hình 2 và Mô hình 3 cho các hiệu ứng ngắn hạn, chỉ cần xem xét bước tăng P đầu tiên (vì không có tải trọng thường xuyên nào khác, cũng như tải trọng biến đổi sẽ được áp dụng trong quá trình áp dụng ứng suất trước). Điều này chỉ hợp lệ nếu tuổi bê tông khi áp dụng ứng suất trước lớn hơn 28 ngày, nếu không bạn phải tạo mô hình đặc biệt cho Giai đoạn 1 (cho các hiệu ứng ngắn hạn).
Tổn thất dài hạn cho ULS phải được đặt là hệ số tổ hợp. Ước tính tổn thất dài hạn có thể được đặt trong cốt thép chỉ được tính đến cho kiểm tra SLS. Đầu vào cho ước tính 15% sẽ trông như thế này:
Các hệ số rinf và rsup được xác định trong EN 1992-1-1; 5.10.9 (1) cho các hiệu ứng ứng suất trước đối với SLS cũng cần được tính đến trong các tổ hợp. Điều đó có nghĩa là bạn nên tạo ít nhất hai tổ hợp. Xem hình.
Đọc về việc triển khai các hệ số này trong Beam application trong Cách các hệ số rinf và rsup được tính đến cho kiểm tra SLS
Bạn đã đọc cách sử dụng IDEA StatiCa Detail - phần mềm thiết kế bê tông nơi bạn có thể, trong số những thứ khác, thực hiện thiết kế dầm bê tông ứng suất trước với các gián đoạn. Nhưng đừng quên IDEA StatiCa Beam, được sử dụng để thiết kế dầm bê tông bao gồm TDA, và được chúng tôi sử dụng để so sánh kết quả.
