Tüm CSFM çıktıları mevcuttur
Tüm CSFM sonuçları, fare işaretçinizi ilgilendiğiniz noktada birkaç saniye tutarak veya sol tıklama düğmesini kullanarak araç ipucu olarak görüntülenebilir. Görüntülenen değer her zaman betonarme modelin sonlu eleman mesh'inin en yakın düğüm noktasının sonucuna karşılık gelir. Bu işlevsellik, tüm CSFM çıktıları ve sonlu eleman modelinin tüm bileşenleri, yani beton, donatı ve kiriş teli için geçerlidir.
Grafikteki Sonuçlar

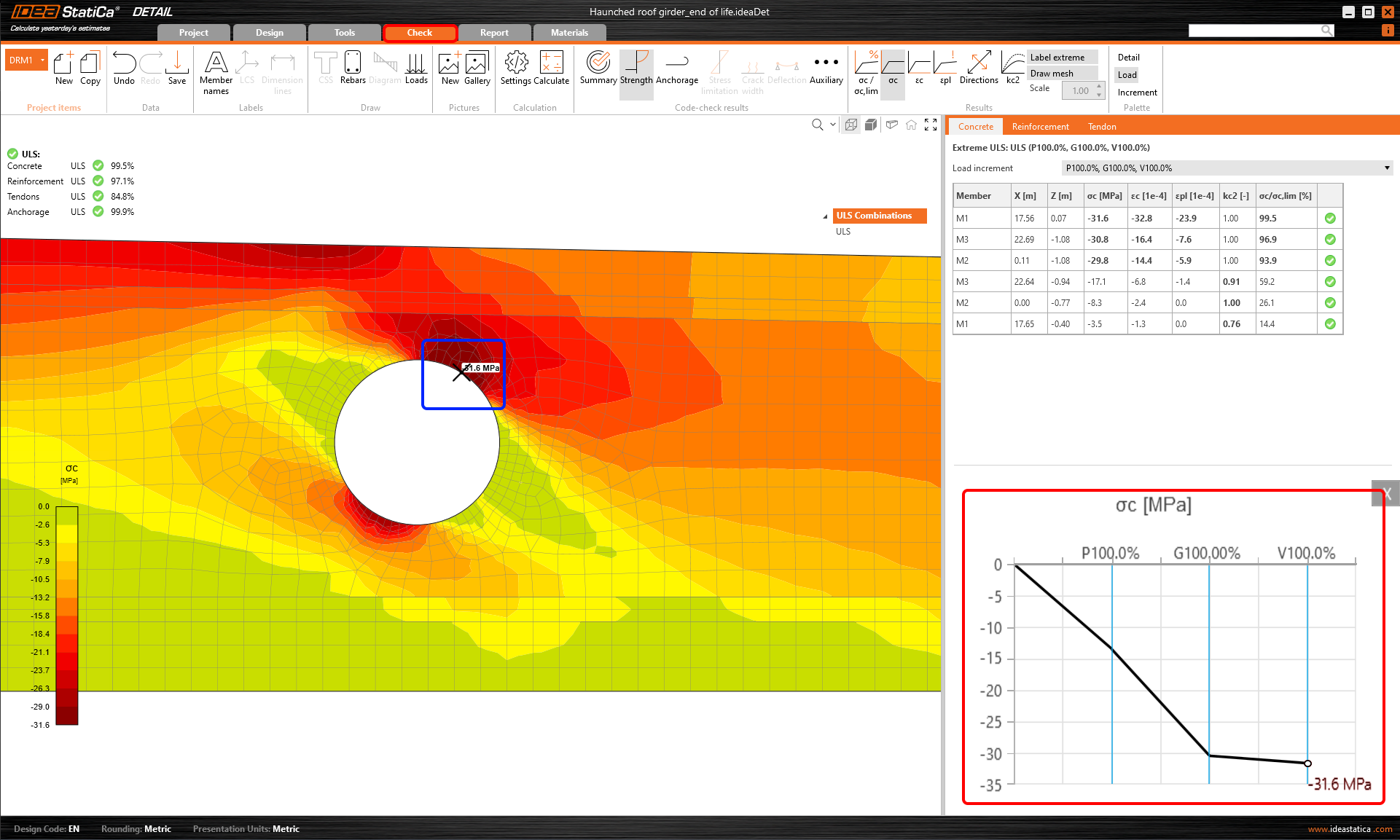

Dahası var! Sağ tıklama düğmesini kullanın ve başka bir gelişmiş işlevselliği keşfedin - Grafik'te sonuç yorumlama. Yapının bir bölümüne tıkladıktan sonra (Shift+ sol tıklama düğmesi veya sağ tıklama düğmesiyle bağlam menüsünü çalıştırarak), yük-deformasyon eğrisi veya gözlemlenen değişkenin (gerilme, gerinim, çatlak genişliği vb.) gelişimini gösteren eğri ana sahnenin sol üst köşesinde çizilir. Eğri, mevcut yük durumu veya kombinasyonu için CSFM analizinde uygulanan tüm yük artımlarını gösterir. Sonuçlar şeridinde seçilen yük artımının değeri grafikte kırmızı renkle vurgulanır. Yatay eksen uygulanan yük artımını temsil eder (P = uygulanan ön germe kuvvetinin %100'ü, G = uygulanan kalıcı yükün %100'ü, V = uygulanan değişken yükün %100'ü). Dikey eksen, gerilmeler, gerinim, deformasyon, çatlak genişliği, ankraj kuvvetleri ve diğerleri gibi gözlemlenen CSFM sonuçlarını temsil eder. Grafikteki veriler, grafiğin bağlam menüsü (sağ tıklama düğmesi) kullanılarak bitmap, CSV veya DXF dosyasına aktarılabilir.
Yük-deformasyon eğrisi aslında analiz edilen süreksizlik bölgesinin kapasite eğrisidir (veya itme eğrisi). Dolayısıyla projeniz için yapısal sismik tasarım gerektiğinde bu grafik çıktılarını kullanabilirsiniz. Bu durumda, CSV dosyasına veri aktarımını takdirle karşılayacaksınız.
IDEA StatiCa Detail'de kapsamlı sonuçlarla verimli çalışmaya ilişkin ipuçları
- noktanın üzerinde durmak, o anda gözlemlenen sonuçla birlikte araç ipucunu görüntüler
- sol tıklama düğmesinin kullanılması, o anda gözlemlenen sonuçla birlikte araç ipucunu görüntüler

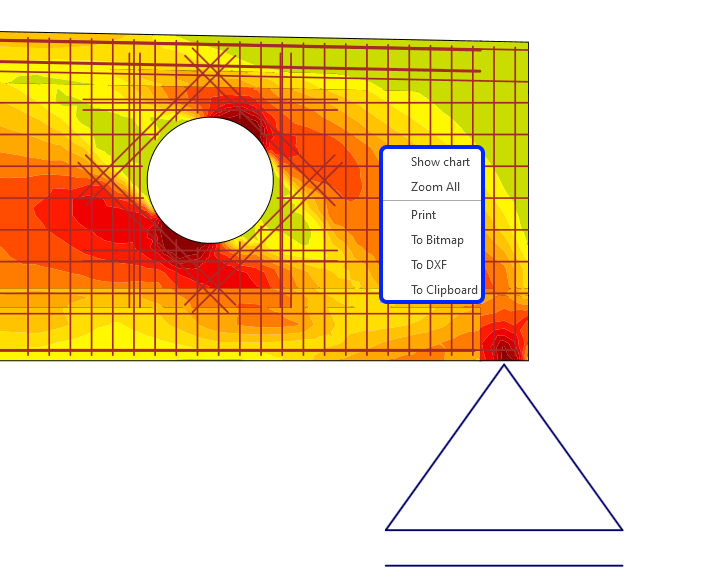

- ana sahne içinde sağ tıklama bağlam menüsünün kullanılması, işlevlerin (Yazdır, Bitmap'e aktar, DXF ve pano) yanı sıra ayrıntılı sonuçları grafikte görüntüleme imkânı sunar

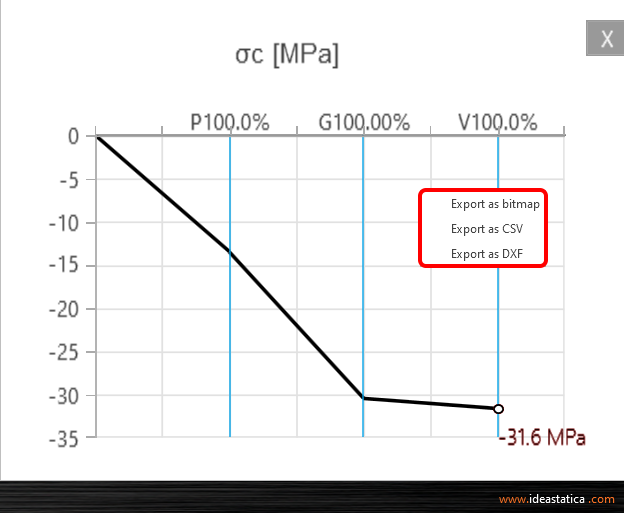

- grafik içinde sağ tıklama bağlam menüsünü kullanarak grafiği bitmap, CSV veya DXF olarak dışa aktarabilirsiniz

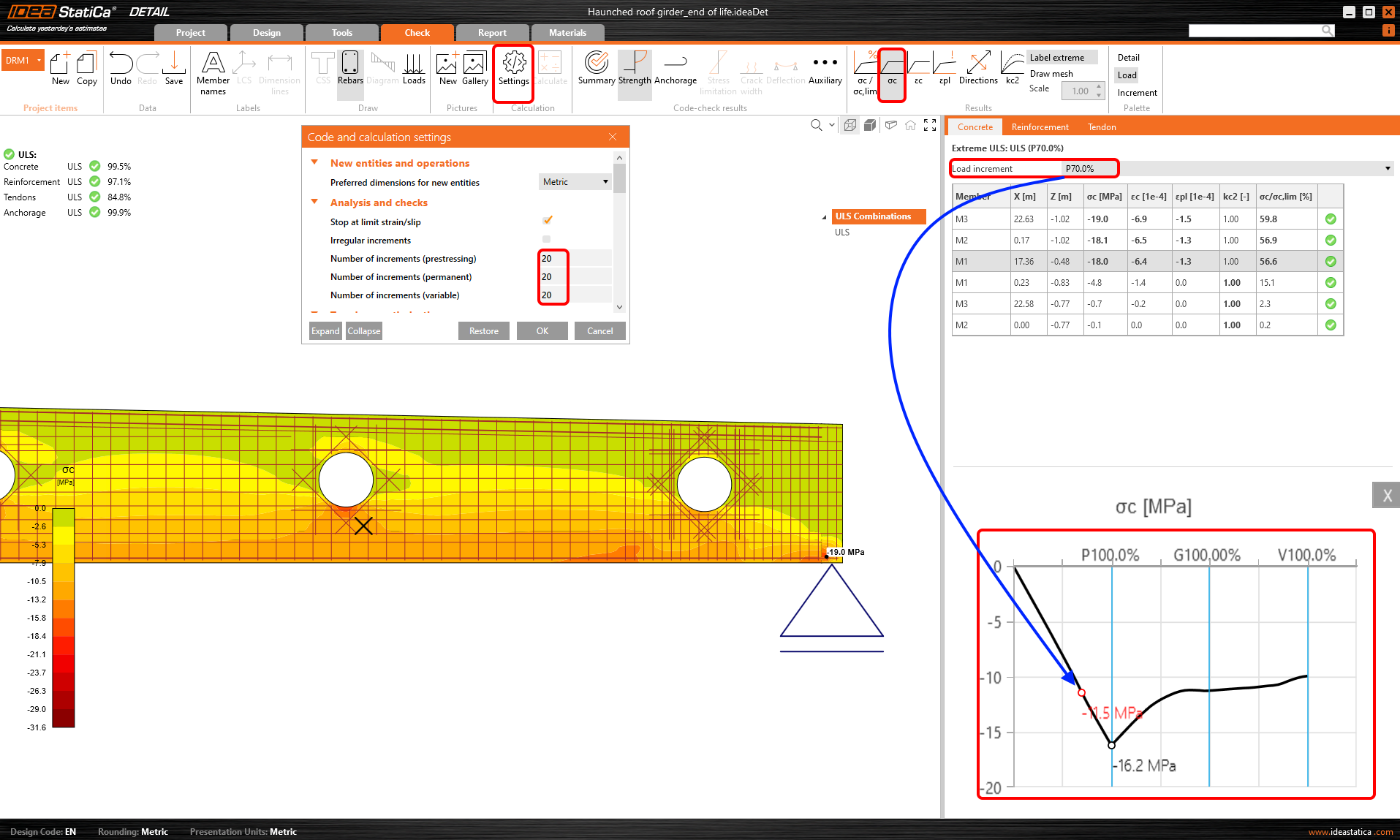

- düzgün kapasite eğrileri elde etmek için yük artımı sayısını ayarlayın
- analiz edilen yapı içinde Shift tuşu+sol tıklama düğmesine basarak grafikte ilgili sonucu elde edersiniz

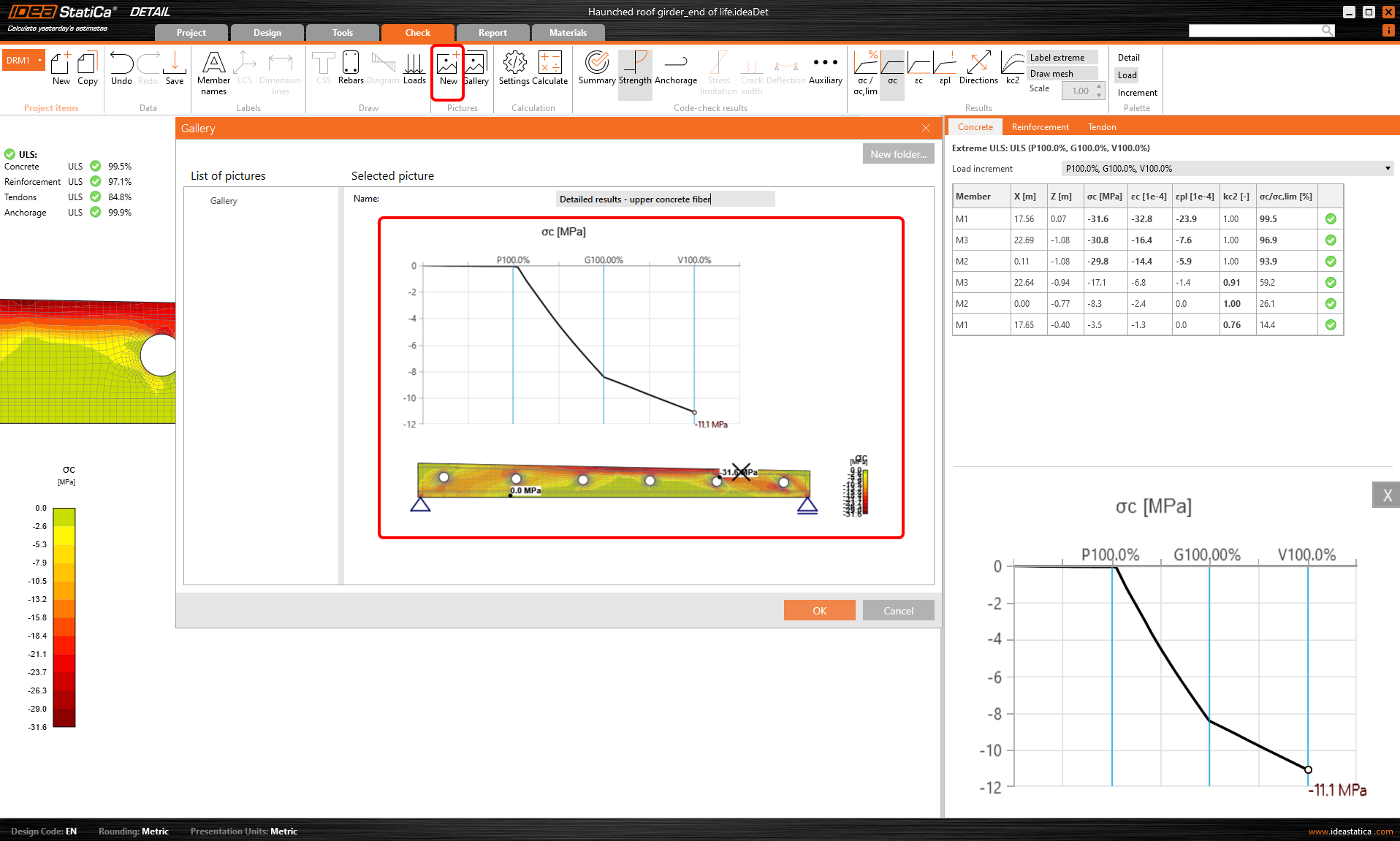

- ayrıntılı sonuçları Galeri'ye kaydedin ve bu anlık görüntüleri raporunuza ekleyin
