เหล็กเสริมผิวเรียบใน Detail

การออกแบบในช่วงกลางศตวรรษที่ 20 หลายแบบใช้เหล็กเสริมผิวเรียบ ซึ่งมีพฤติกรรมการยึดเหนี่ยวที่อ่อนแอกว่าเหล็กเสริมผิวซี่อย่างมีนัยสำคัญ เนื่องจากมาตรฐานการออกแบบ (EN, ACI, AS) ส่วนใหญ่อ้างอิงจากเหล็กเสริมผิวซี่ ความแตกต่างนี้จึงส่งผลต่อความยาวยึดเหนี่ยว ระยะห่างของรอยแตก และการจำลองความแข็งเกร็ง ด้วย IDEA StatiCa Detail สามารถจำลองและตรวจสอบโครงสร้างที่ใช้เหล็กเสริมผิวเรียบได้อย่างแม่นยำ ช่วยเพิ่มความน่าเชื่อถือของการคำนวณความกว้างรอยแตกและการตรวจสอบความยาวยึดเหนี่ยว ทำให้ Detail เป็นเครื่องมือที่เชื่อถือได้สำหรับการเสริมความแข็งแรงและการประเมินอาคารเก่า สะพาน และชิ้นส่วนสำเร็จรูป

ตัวเลือกนี้ใช้ได้กับมาตรฐานทั้งหมดที่รองรับ

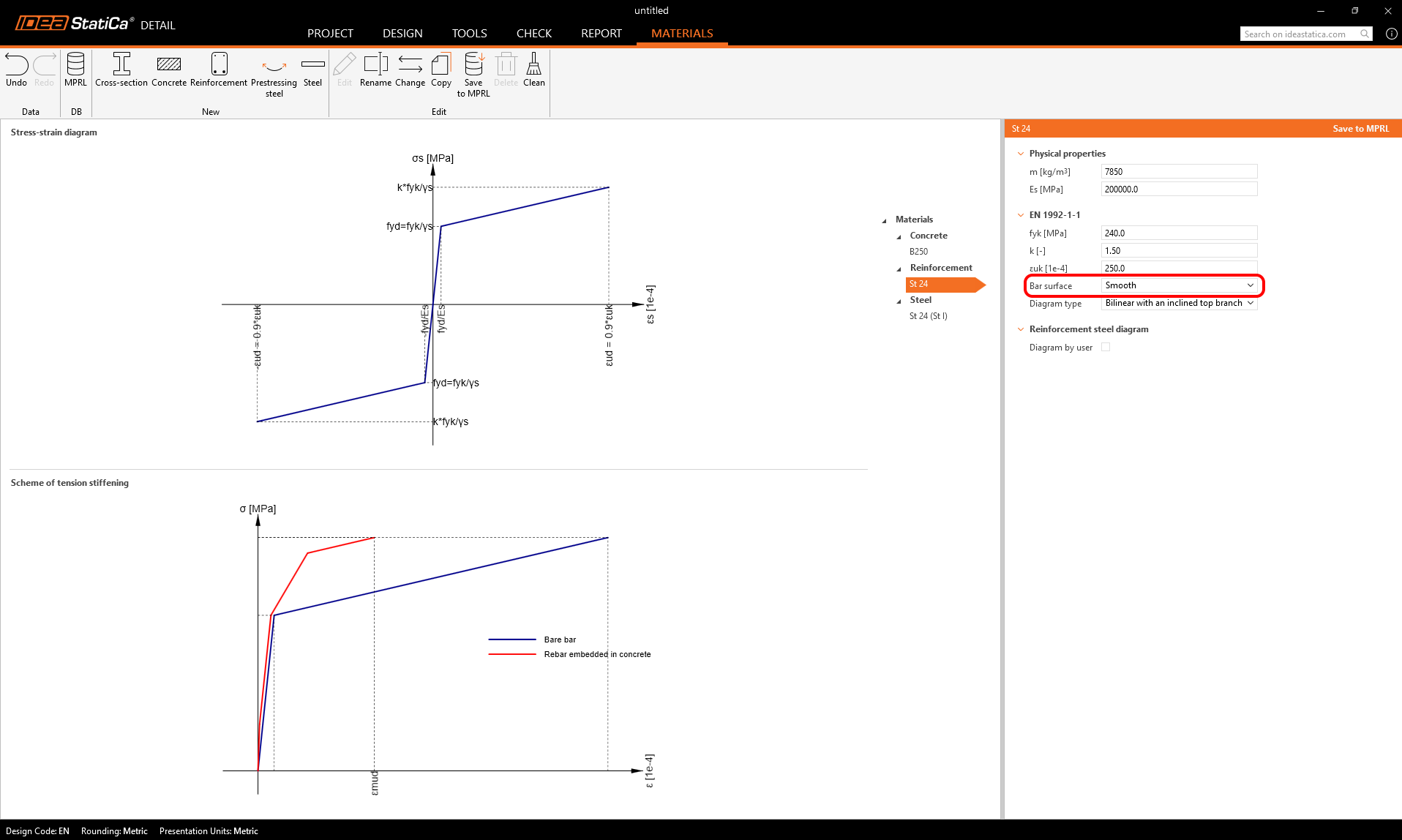

การเปลี่ยนประเภทเหล็กเสริมสามารถทำได้ใน Material Tab โดยสามารถเลือกระหว่างสองตัวเลือก: Ribbed หรือ Smooth

ตัวคูณลดค่า

สำหรับ ACI และ AUS ตัวคูณลดค่าสำหรับแรงยึดเหนี่ยวและความยาวยึดเหนี่ยวเป็นไปตามคำนิยามในมาตรฐาน สำหรับ EN ค่าได้รับแรงบันดาลใจจาก fib Model Code 2010 แต่ผู้ใช้สามารถปรับแต่งได้

เพื่อความสอดคล้อง การลดค่าเดียวกันที่ใช้กับความแข็งแรงของแรงยึดเหนี่ยวในแต่ละมาตรฐานการออกแบบจะถูกนำมาใช้ปรับขนาดสัมประสิทธิ์ยึดเหนี่ยว β ในแบบจำลอง CSFM (วิธีสนามความเค้นที่สอดคล้อง) ด้วย ซึ่งทำให้มั่นใจได้ว่าประเภทการยึดเหนี่ยว ไม่ว่าจะเป็นเหล็กตรง ตะขอ ห่วง ฯลฯ ได้รับการปรับอย่างถูกต้องเมื่อเลือกใช้เหล็กเสริมผิวเรียบ

การปรับค่าตามมาตรฐานสำหรับเหล็กเสริมผิวเรียบ

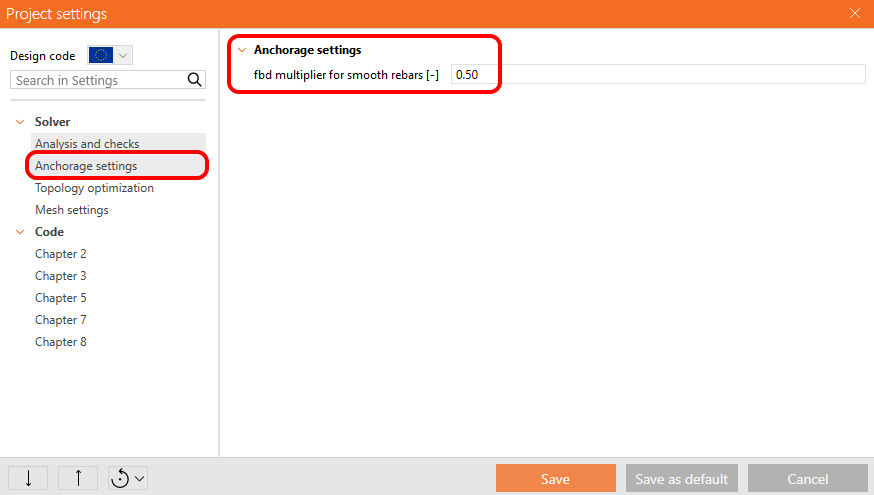

• EN 1992-1-1: Eurocode 2 ไม่ได้ครอบคลุมเหล็กเสริมผิวเรียบในแง่ของความแข็งแรงของแรงยึดเหนี่ยวอย่างชัดเจน (EN 1992-1-1:2004, CL. 8.4.2) สำหรับการคำนวณระยะห่างของรอยแตก (CL. 7.3.4) มาตรฐานสันนิษฐานโดยนัยว่าใช้เหล็กเสริมผิวซี่ จากการวิจัย มาตรฐานอื่น และแนวทางจาก fib Model Code 2010 (CL. 6.1, Table 6.1-2) จึงนำมาใช้เป็นตัวคูณที่ผู้ใช้กำหนดเอง "fbd multiplier for smooth rebars" โดยค่าเริ่มต้นคือ 0.5
• ACI 318-19: ACI 318 ปัจจุบัน (CL. 25.4.2.1) กล่าวถึงความยาวพัฒนาสำหรับเหล็กเสริมผิวซี่เท่านั้น บทบัญญัติในอดีตของ ACI 318-63 (§1402) ระบุว่าความยาวพัฒนาที่ต้องการสำหรับเหล็กเสริมผิวเรียบ (smooth) คือสองเท่าของเหล็กเสริมผิวซี่ ดังนั้น Detail จึงใช้ตัวคูณลดค่าแรงยึดเหนี่ยว 0.5 ซึ่งสอดคล้องกับคำนิยามที่ใช้มาอย่างยาวนานนี้
• AS 3600:2018: ข้อ C13.1.3 กำหนดความยาวพัฒนาสำหรับเหล็กเสริมผิวเรียบ (smooth) อย่างชัดเจนว่าเท่ากับ 1.5 L_sy,t เมื่อเทียบกับ L_sy,t สำหรับเหล็กเสริมผิวซี่ ซึ่งสอดคล้องกับตัวคูณลดค่าแรงยึดเหนี่ยว 0.67 ที่นำมาใช้โดยตรงในการตรวจสอบความยาวยึดเหนี่ยวและระยะห่างของรอยแตก

Tension chord model และ Pull-out model ได้รับการอัปเดตเพื่อสะท้อนถึงแรงยึดเหนี่ยวที่ลดลงและการพัฒนารอยแตกที่แตกต่างกันของเหล็กเสริมผิวเรียบ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับแบบจำลอง โปรดดู Theoretical Background.
