Muitos projetos de meados do século XX utilizaram varões lisos, cujo comportamento de aderência é significativamente mais fraco do que o dos varões nervurados. Uma vez que as normas de projeto (EN, ACI, AS) se baseiam principalmente em armadura nervurada, esta diferença afeta o comprimento de ancoragem, o espaçamento de fendas e a modelação da rigidez. Com o IDEA StatiCa Detail, é possível modelar e verificar com precisão estruturas com varões lisos, melhorando a fiabilidade dos cálculos de largura de fenda e das verificações de ancoragem. Isto torna o Detail uma ferramenta fiável para o reforço e avaliação de edifícios antigos, pontes e elementos pré-fabricados.
A opção está disponível para todas as normas implementadas.

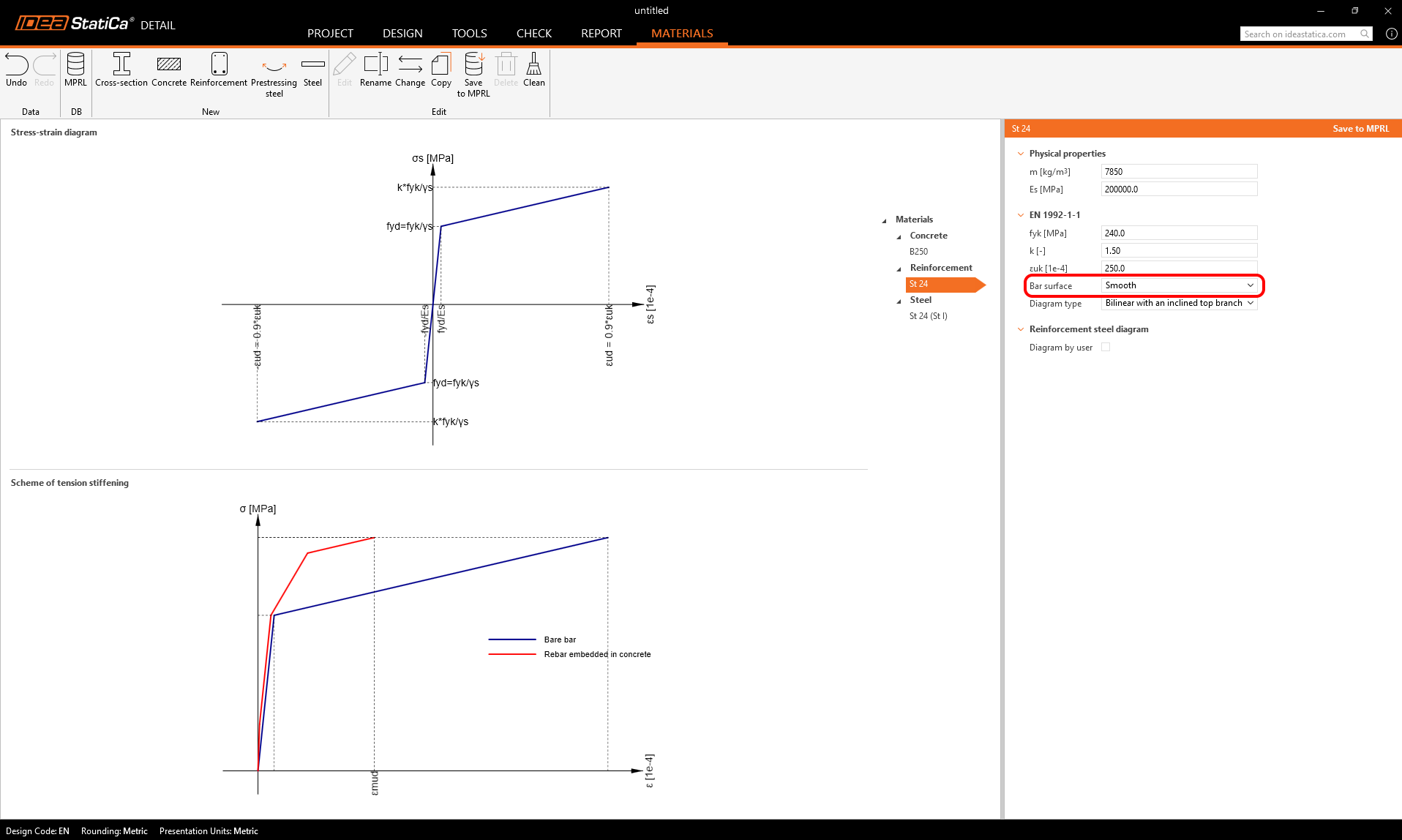

A mudança do tipo de armadura é possível no Separador Material, onde pode escolher entre duas opções: Nervurado ou Liso.
Fatores de redução
Para ACI e AUS, os fatores de redução para a aderência e o comprimento de ancoragem seguem as definições normativas; para EN, os valores são inspirados no fib Model Code 2010, mas podem ser ajustados pelo utilizador.
Por coerência, a mesma redução aplicada à resistência de aderência em cada norma de projeto é também utilizada para escalar o coeficiente de ancoragem β no modelo CSFM (Método do Campo de Tensões Compatível). Isto garante que os tipos de ancoragem — varão reto, gancho, laço, etc. — são corretamente ajustados quando são selecionados varões lisos.
Ajustes específicos por norma para varões lisos

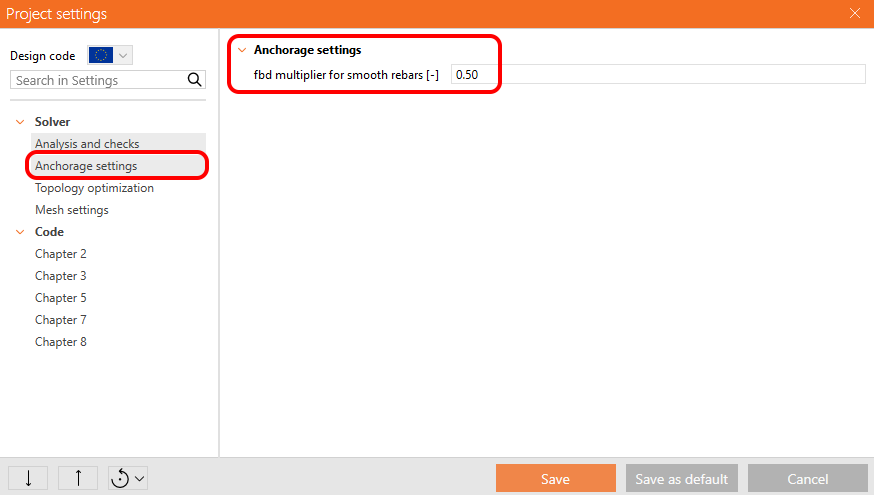

- EN 1992-1-1: O Eurocódigo 2 não cobre explicitamente a armadura lisa em termos de resistência de aderência (EN 1992-1-1:2004, CL. 8.4.2). Para o cálculo do espaçamento de fendas (CL. 7.3.4), a norma assume implicitamente armadura nervurada. Com base em investigação, outras normas e orientações do fib Model Code 2010 (CL. 6.1, Tabela 6.1-2), isto é implementado como um multiplicador definido pelo utilizador "multiplicador fbd para varões lisos", com valor predefinido de 0,5.
- ACI 318-19: O ACI 318 atual (CL. 25.4.2.1) aborda o comprimento de desenvolvimento apenas para varões nervurados. Disposições históricas do ACI 318-63 (§1402) especificam que o comprimento de desenvolvimento necessário para varões lisos é o dobro do dos varões nervurados. Consequentemente, o Detail adota um fator de redução de aderência de 0,5, consistente com esta definição de longa data.
- AS 3600:2018: A Cláusula C13.1.3 define explicitamente o comprimento de desenvolvimento para varões lisos como 1,5 Lsy,t, em comparação com Lsy,t para varões nervurados. Isto corresponde a um fator de redução de aderência de 0,67, que é diretamente aplicado nas verificações de ancoragem e espaçamento de fendas.
O modelo de corda tracionada e o modelo de arranque foram atualizados para refletir a aderência reduzida e o diferente desenvolvimento de fendas dos varões lisos. Para mais informações sobre os modelos, consulte o Enquadramento Teórico.
