รหัสย่อย: LRFD
ประเภทการเชื่อมต่อ: การเชื่อมต่อแบบเชื่อมอย่างง่าย
ระบบหน่วย: เมตริก
ออกแบบตาม: AISC 360-16
ตรวจสอบ: รอยเชื่อม
วัสดุแผ่นเหล็ก: แผ่นเหล็กและเสา – ASTM A572 – Gr. 50
รอยเชื่อม: ขนาดขา = 3 มม. ลวดเชื่อม E70XX
แรงกระทำที่ใช้:
การเชื่อมต่อแบบเชื่อมอย่างง่ายรับแรงดึง แรงอัด โมเมนต์ดัด หรือแรงเฉือน โดยมีอัตราการใช้งานที่ 100%
ขั้นตอน:

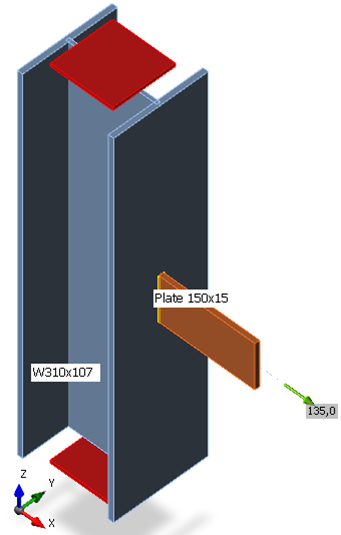

การเชื่อมต่อแบบเชื่อมอย่างง่ายของแผ่นเหล็กกับคานได้รับการออกแบบให้รอยเชื่อมวิบัติก่อน แผ่นเหล็กรับแรงกระทำเพียงหนึ่งองค์ประกอบในแต่ละครั้ง ได้แก่ แรงดึง แรงอัด การดัด หรือแรงเฉือน จุดต่อรับแรงกระทำจนรอยเชื่อมมีอัตราการใช้งานที่ 100% และแรงกระทำดังกล่าวจะถูกเปรียบเทียบกับความต้านทานของรอยเชื่อมตาม AISC 360-16
การคำนวณด้วยมือ
ในกรณีของการดัด ได้คำนวณทั้งการกระจายความเค้นแบบยืดหยุ่นและแบบพลาสติก โดยทั่วไปจะใช้การกระจายความเค้นแบบยืดหยุ่นซึ่งอนุรักษ์นิยมกว่า แม้ว่าสูตรจะใช้กำลังดึงของรอยเชื่อมก็ตาม
| a) การกระจายความเค้นแบบยืดหยุ่น | b) การกระจายความเค้นแบบพลาสติก |
ไม่จำเป็นต้องประเมินกำลังของโลหะฐานในกรณีที่ใช้ลวดเชื่อมที่เหมาะสม แต่แสดงไว้ที่นี่เพื่อการตรวจสอบ

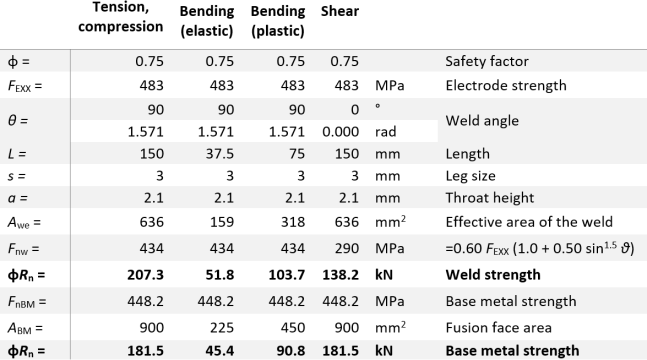

การตรวจสอบด้วยมือดำเนินการตาม AISC 360-16 – J.2.4
การเปรียบเทียบ:

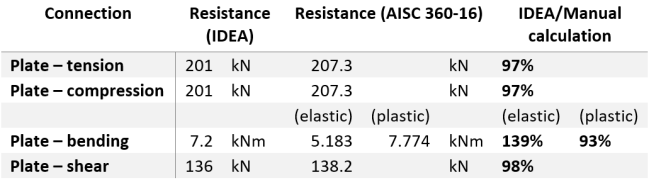

กำลังของรอยเชื่อมโดยไม่ตรวจสอบโลหะฐาน

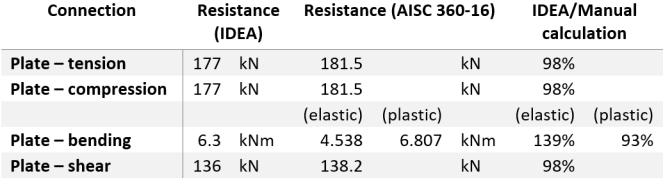

กำลังของรอยเชื่อมพร้อมการตรวจสอบโลหะฐาน
ผลลัพธ์จากทั้งการออกแบบด้วย IDEA StatiCa Connection และการคำนวณตามตัวอย่างการออกแบบ AISC ให้ค่าที่ใกล้เคียงกันมากในกรณีของรอยเชื่อมอย่างง่าย ทั้งที่มีและไม่มีการตรวจสอบโลหะฐาน IDEA ให้ผลลัพธ์ที่อนุรักษ์นิยมเล็กน้อย (ที่ 98 %) สำหรับการรับแรงดึง แรงอัด และแรงเฉือน รอยเชื่อมที่รับโมเมนต์ดัดแสดงพฤติกรรมระหว่างการกระจายความเค้นแบบยืดหยุ่นและแบบพลาสติก โดยใกล้เคียงกับการกระจายแบบพลาสติกมากกว่า
