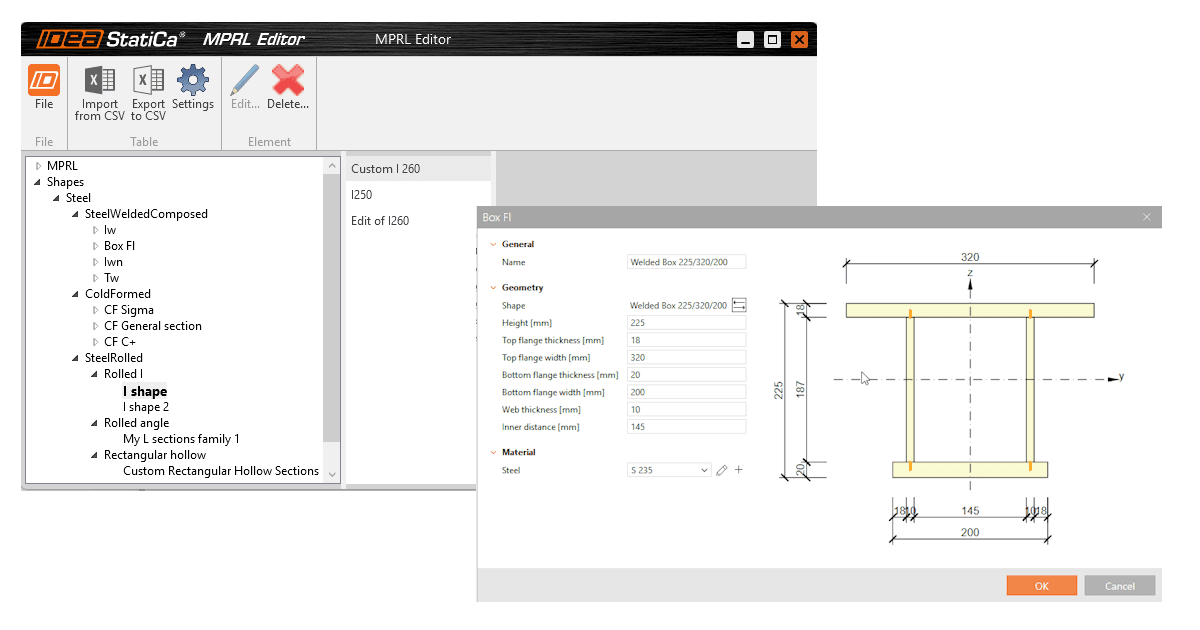

Material and Product Range Library (MPRL) มีความสามารถในการบันทึกหน้าตัดที่กำหนดเอง เช่นเดียวกับที่ผู้ใช้สามารถทำได้กับวัสดุและชุดสลักเกลียว จาก MPRL หน้าตัดจะพร้อมใช้งานในโครงการอื่นๆ ของผู้ใช้
หน้าตัดที่กำหนดเองที่บันทึกไว้จะพร้อมใช้งานใน IDEA StatiCa Connection และ IDEA StatiCa Checkbot – ทั้งสองแอปพลิเคชันสามารถเปิด Library MPRL ที่บันทึกไว้ได้
ปัจจุบัน ผู้ใช้สามารถบันทึกหน้าตัดแบบรีด แบบประกอบ แบบเชื่อม แบบผนังบาง แบบไม้ และแบบทั่วไปได้ สำหรับการบันทึกหน้าตัดแบบรีดคู่และ I-cuts (T) จำเป็นต้องใช้วิธีแก้ปัญหาชั่วคราว (ดูด้านล่าง)
การกำหนดหน้าตัดแบบกำหนดเอง/พารามิเตอร์
เค้าโครงของ Library หน้าตัดจะรวมหน้าตัดแบบรีดและหน้าตัดมาตรฐานและแบบพารามิเตอร์/กำหนดเองเข้าด้วยกัน
ตัวอย่างเช่น การกำหนดเหล็กฉากแบบรีดจะถูกนำเสนอ

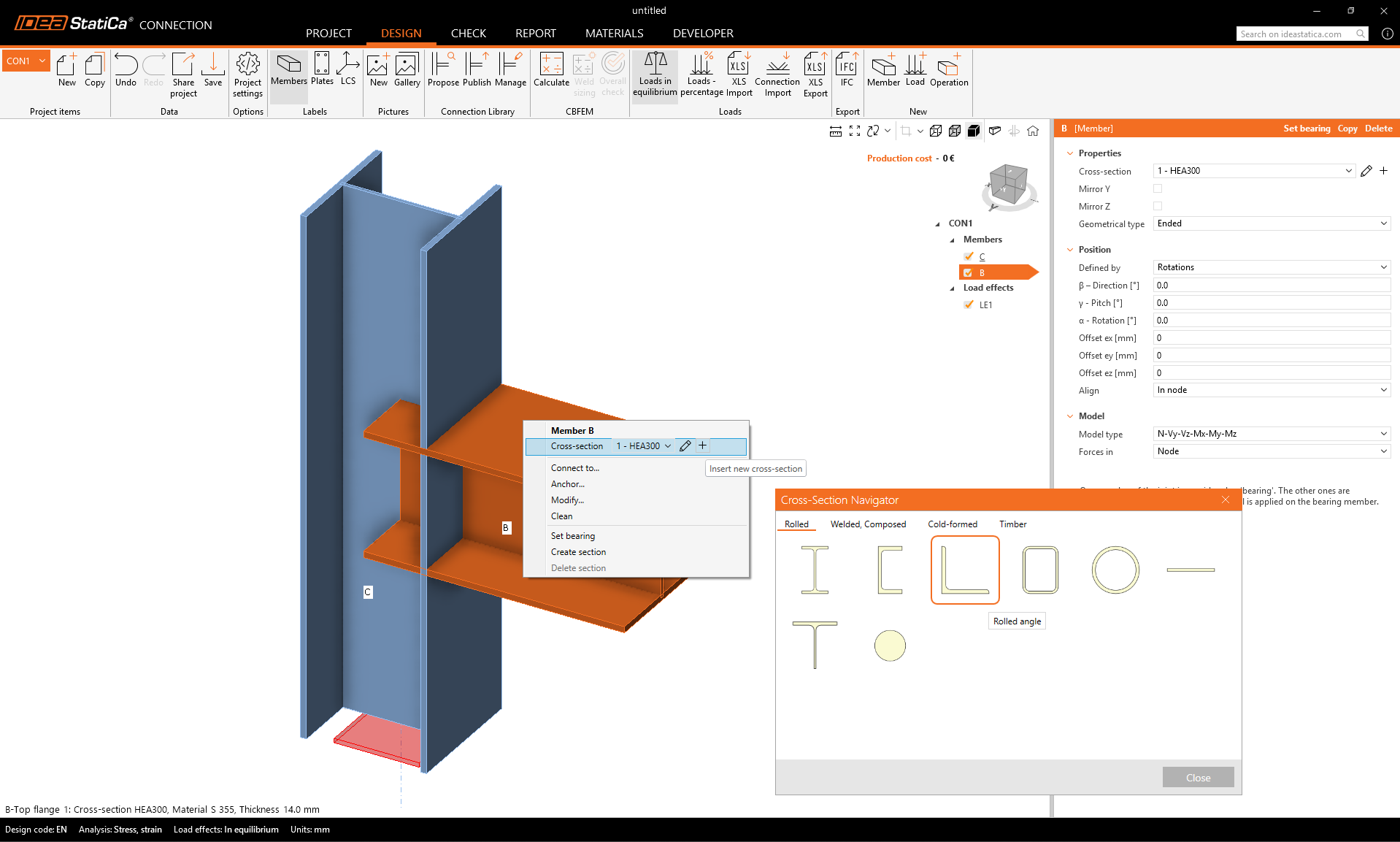

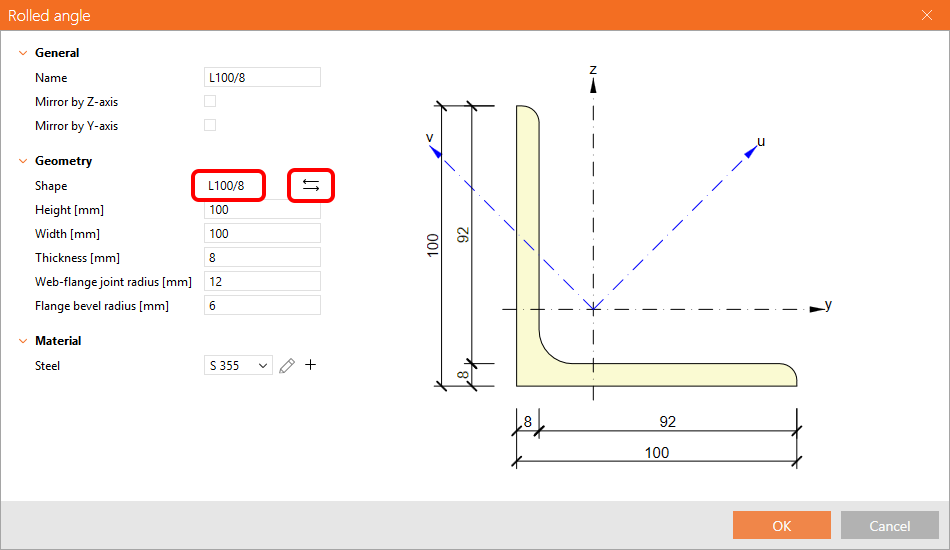

ขั้นแรก เลือกหน้าตัดมาตรฐาน โดยใช้ปุ่มลูกศร สามารถเปลี่ยนหน้าตัดเป็นหน้าตัดอื่นจาก Library เหล็กฉากได้

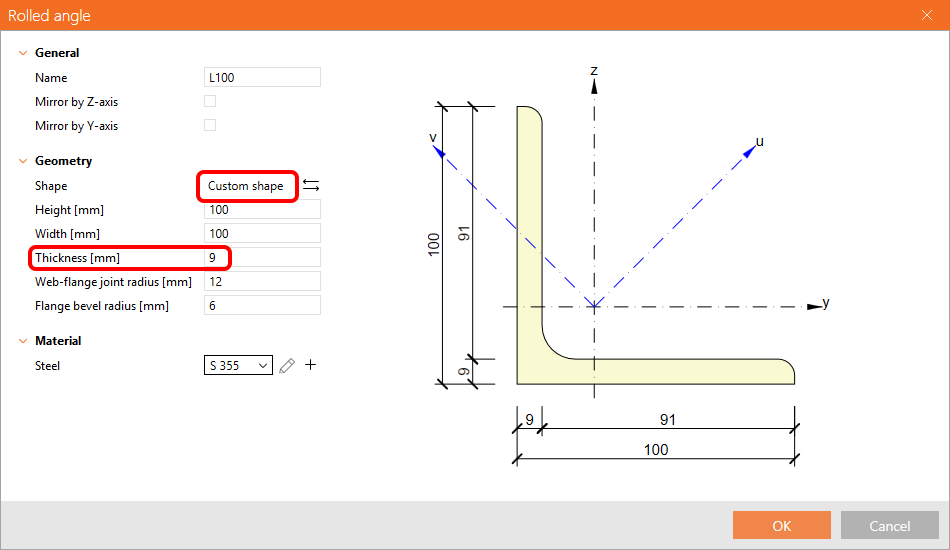

เมื่อมีการเปลี่ยนแปลงพารามิเตอร์บางอย่าง (ความหนาของหน้าตัดมาตรฐาน เป็นต้น) หน้าตัดจะกลายเป็นแบบกำหนดเอง

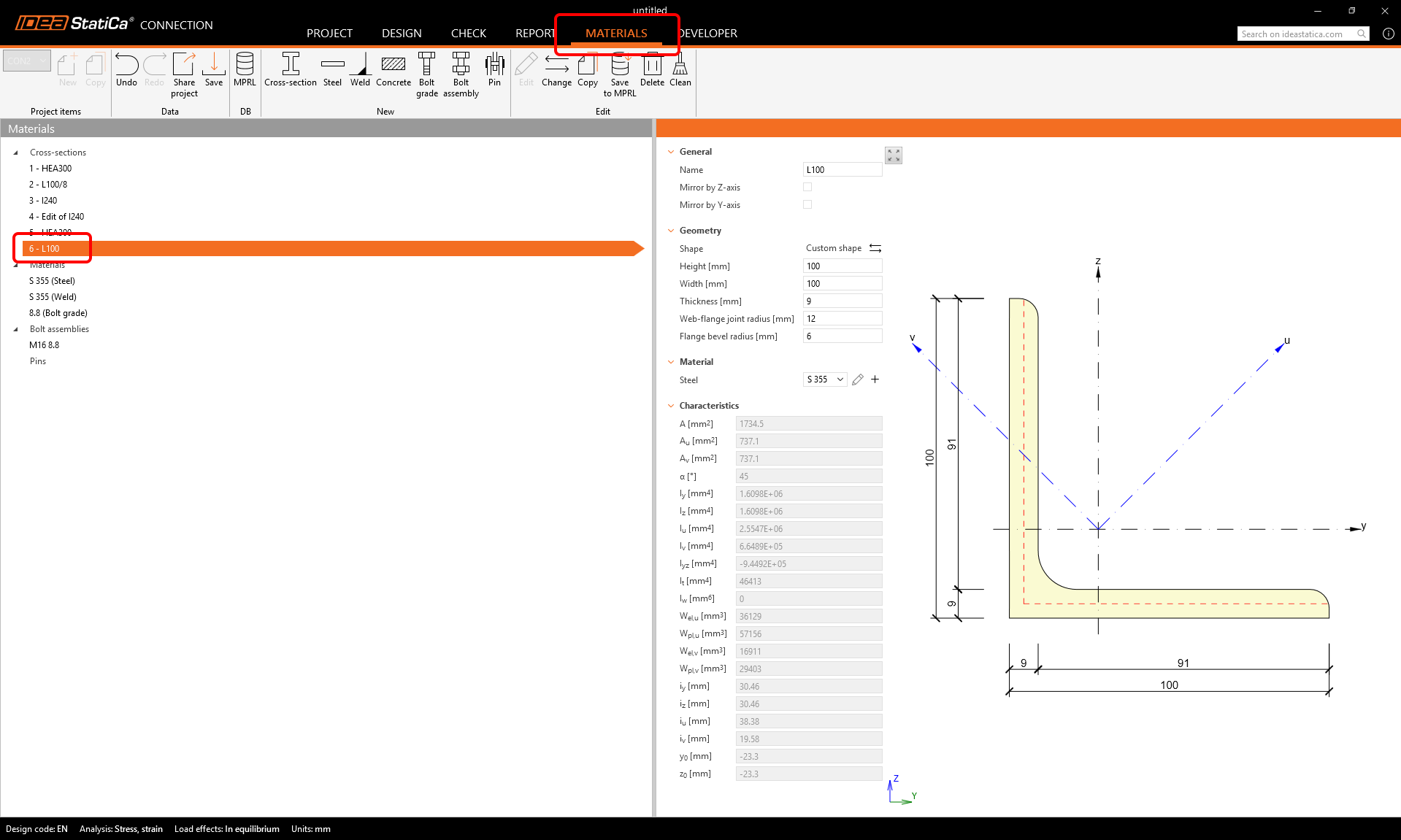

หน้าตัดที่กำหนดเองจะแสดงในแท็บ Materials
การบันทึกหน้าตัดจาก Library ลงใน MPRL

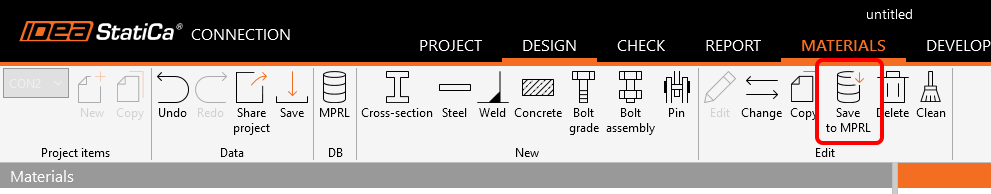

หน้าตัดที่กำหนดเองสามารถบันทึกลงใน MPRL โดยใช้ปุ่มใน Ribbon ด้านบน
ชื่อของหน้าตัดสามารถปรับแต่งและบันทึกลงในตารางที่เลือก/สร้างใน MPRL ได้

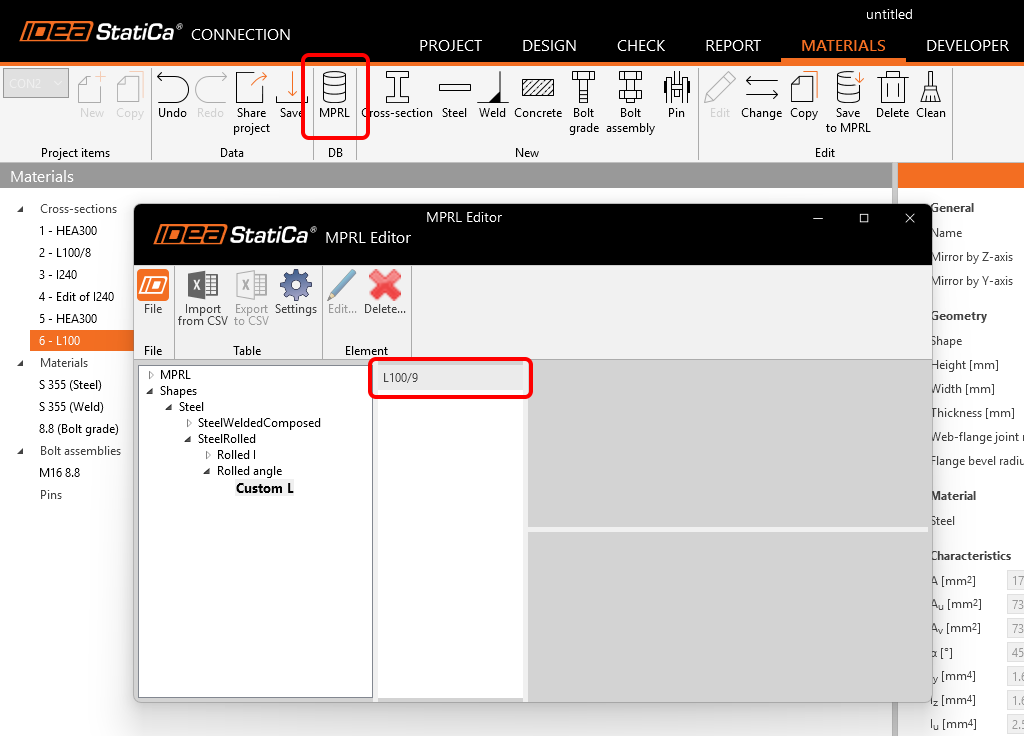

ใน MPRL หน้าตัด L (100/9) ที่กำหนดเองจะถูกบันทึกไว้ในตำแหน่งที่เลือก
การบันทึกหน้าตัดทั่วไปลงใน MPRL
นอกจากนี้ยังสามารถบันทึกหน้าตัดที่กำหนดเองที่สร้างใน Cross-section editor ลงใน MPRL ของคุณได้ (ตั้งแต่เวอร์ชัน 25.0.3)

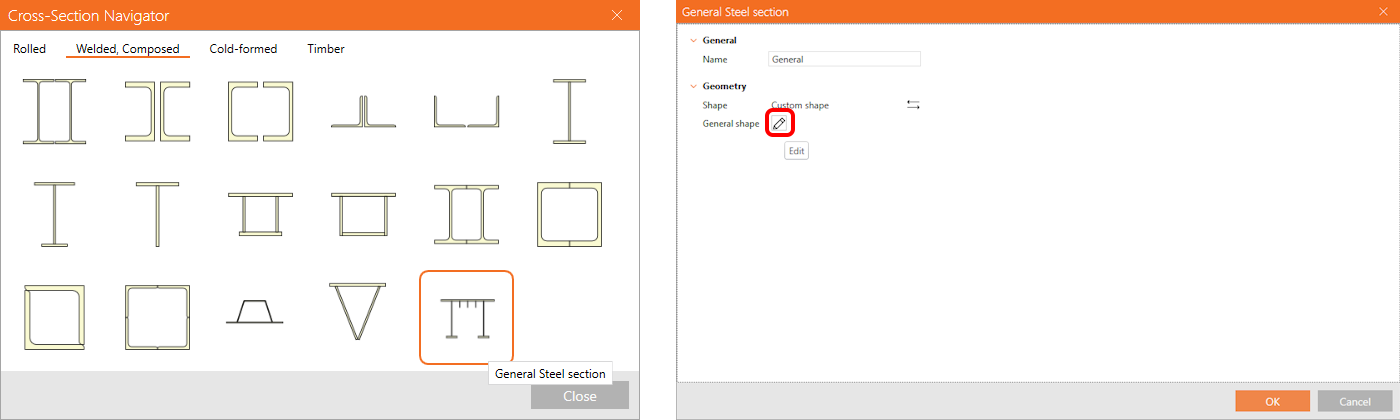

หน้าตัดทั่วไปสามารถกำหนดได้ใน Editor ซึ่งสามารถเปิดได้จาก Library หน้าตัด

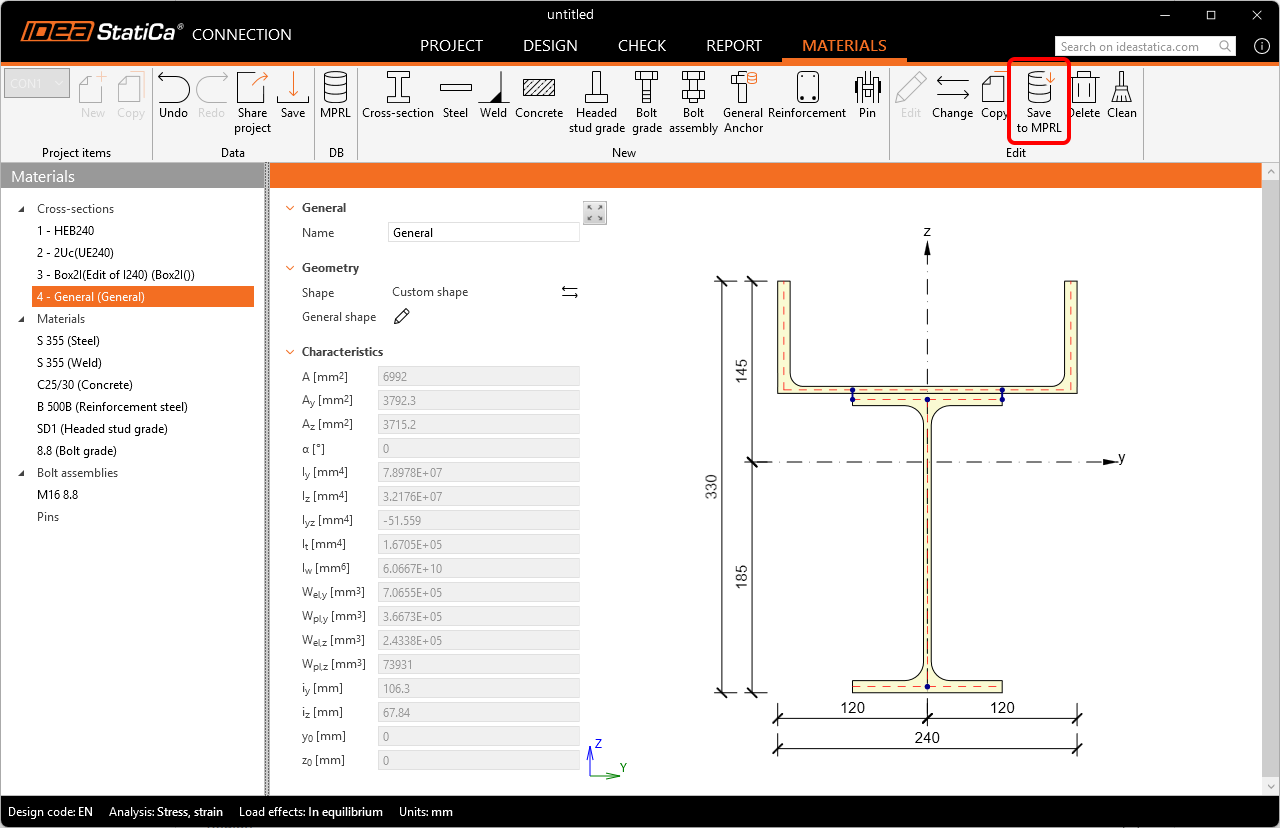

ใน Materials ให้บันทึกหน้าตัดทั่วไปลงใน MPRL ของคุณ

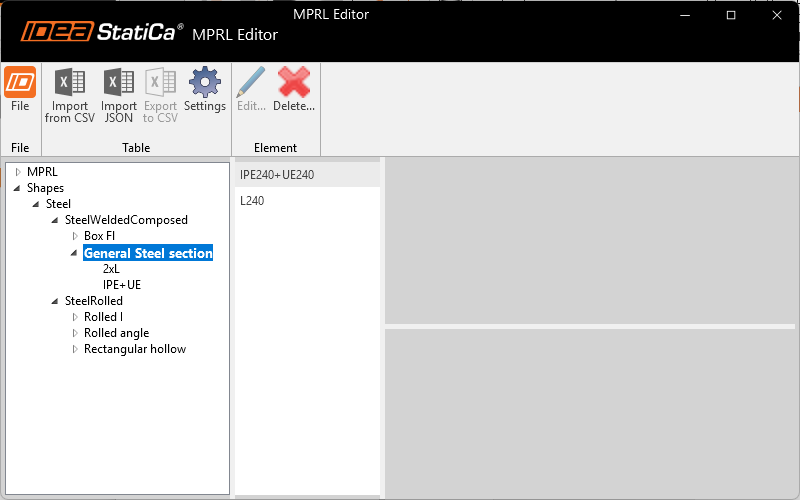

หน้าตัดเหล่านี้จะถูกบันทึกรวมกันในตำแหน่งเฉพาะใน MPRL ภายใต้หน้าตัดแบบเชื่อม
ข้อจำกัด
- การบันทึกหน้าตัดแบบประกอบ (คู่): 2I, 2Uc, 2Uo, 2Lt, 2Lu, Box 2i, Box 2U, Box 2L, Box 4L ยังไม่พร้อมใช้งานในขณะนี้
วิธีแก้ปัญหาชั่วคราวที่แนะนำคือสร้างหน้าตัดเหล่านี้เป็นหน้าตัดเหล็กทั่วไป - การบันทึกหน้าตัด Concrete ยังไม่พร้อมใช้งานในขณะนี้
การโหลดหน้าตัดจาก MPRL
ในโครงการ Connection หรือ Checkbot ใหม่ คุณสามารถโหลดหน้าตัดที่กำหนดเองที่บันทึกไว้ก่อนหน้านี้จาก MPRL โดยใช้ Library หน้าตัดมาตรฐาน

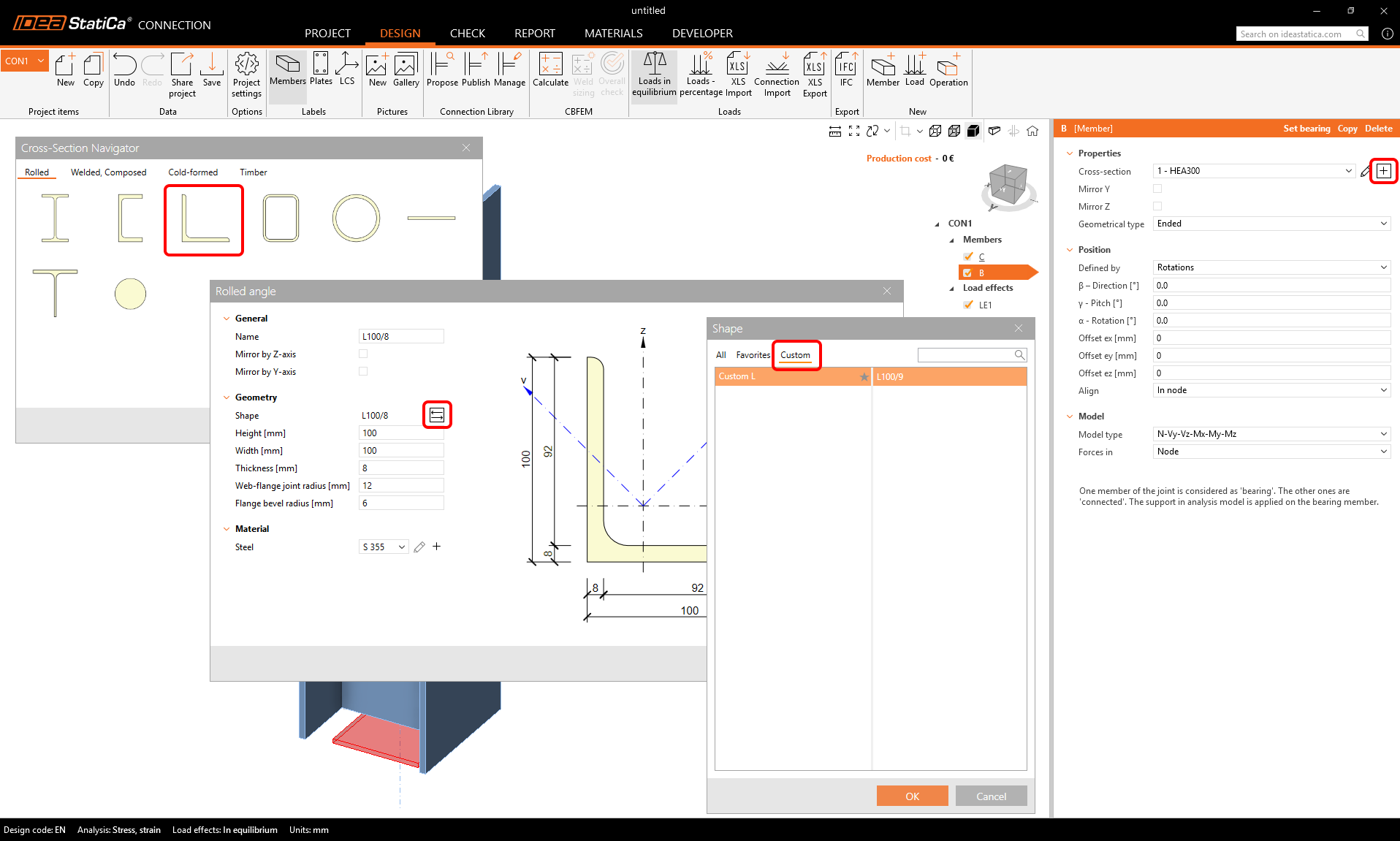

ตัวเลือกรูปร่างมีส่วน Custom ซึ่งจะมีเฉพาะรูปร่างที่กำหนดเองที่จัดเก็บใน MPRL ภายใต้ประเภทที่กำหนดเท่านั้น โปรดทราบว่าตารางที่กำหนดเองยังพร้อมใช้งานใน All และสามารถทำเครื่องหมายเป็น Favorites ได้
การส่งออกและนำเข้าหน้าตัดจาก/ไปยัง MPRL
การส่งออก/นำเข้าหน้าตัดโดยตรงจาก/ไปยัง MPRL ยังไม่พร้อมใช้งานในขณะนี้
หากต้องการแชร์ Library รูปร่างที่กำหนดเองทั้งหมด คุณสามารถแชร์ไฟล์ต่อไปนี้ ซึ่งสามารถคัดลอกไปยังคอมพิวเตอร์เครื่องอื่นได้ (ในตำแหน่งเดียวกัน)
%AppData%\IDEA_RS\user_mprl_v2.sqlite
เผยแพร่ใน IDEA StatiCa version 24.1.4 อัปเดตใน version 25.0.3
