A Biblioteca de Materiais e Gamas de Produtos (MPRL) tem a capacidade de guardar secções transversais personalizadas, tal como os utilizadores podem fazer com materiais e conjuntos de parafusos. A partir do MPRL, a secção transversal fica disponível para utilização noutros projetos do utilizador.
As secções personalizadas guardadas estão disponíveis no IDEA StatiCa Connection e no IDEA StatiCa Checkbot – ambas as aplicações podem abrir a biblioteca MPRL guardada.
Atualmente, o utilizador pode guardar secções transversais laminadas, compostas, soldadas, de paredes finas, em madeira e gerais. Para guardar secções laminadas emparelhadas e cortes em I (T), é necessária uma solução alternativa (ver abaixo).
Definição de uma secção transversal personalizada/paramétrica

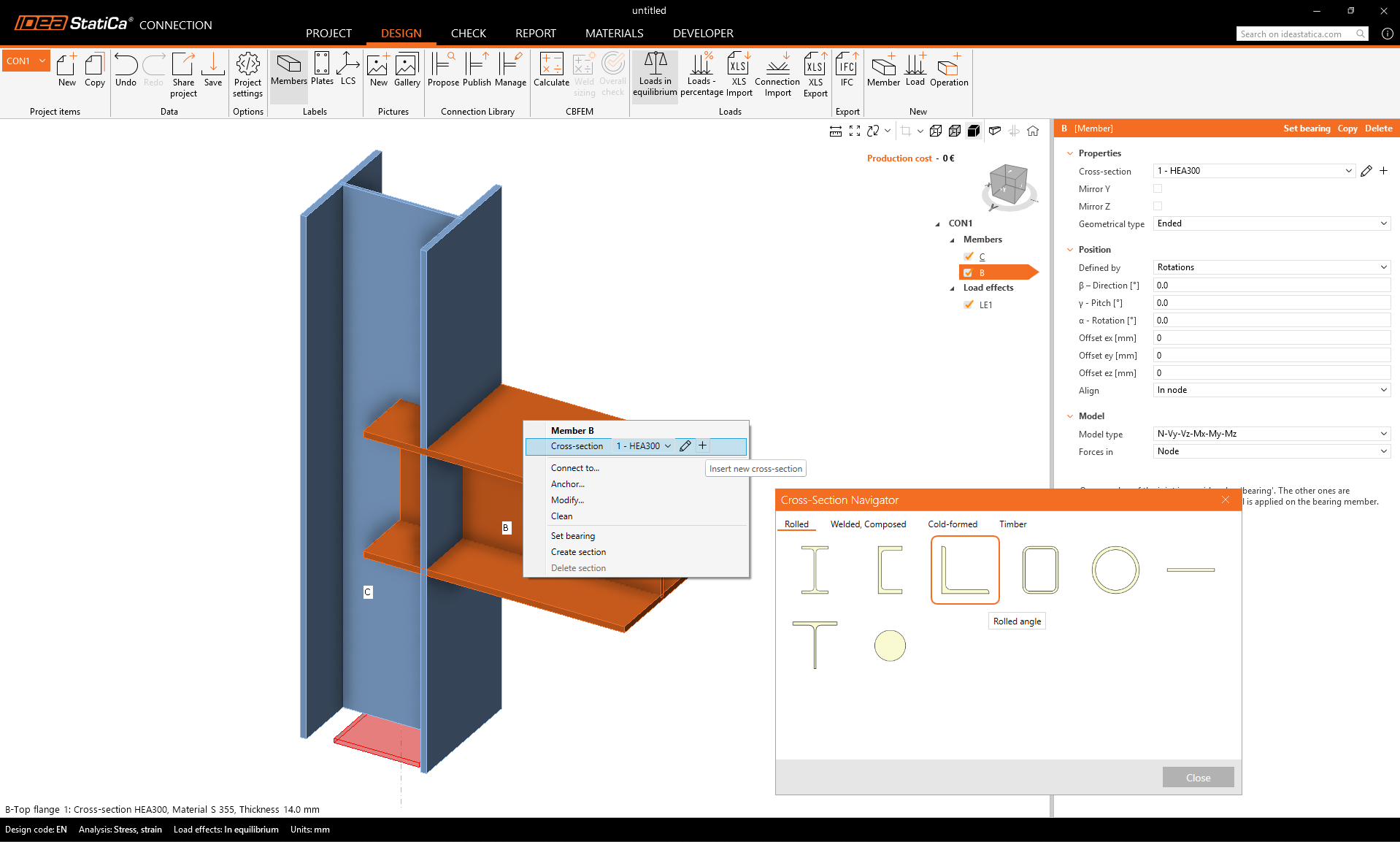

A disposição da biblioteca de secções transversais combina secções transversais laminadas com secções normalizadas e paramétricas/personalizadas.
A título de exemplo, apresenta-se a definição de uma Cantoneira Laminada.

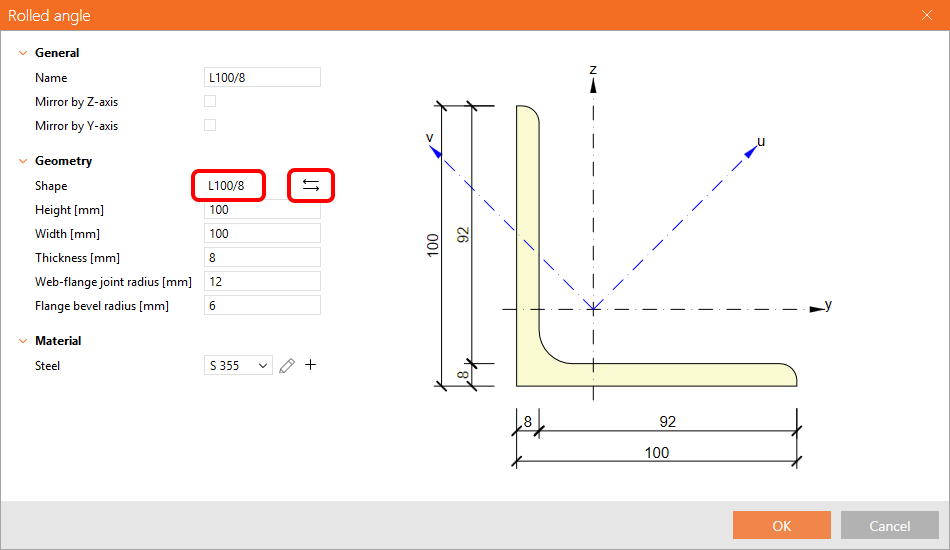

Primeiro, seleciona-se a secção normalizada. Utilizando o botão de seta, a secção pode ser alterada para outra da biblioteca de cantoneiras.

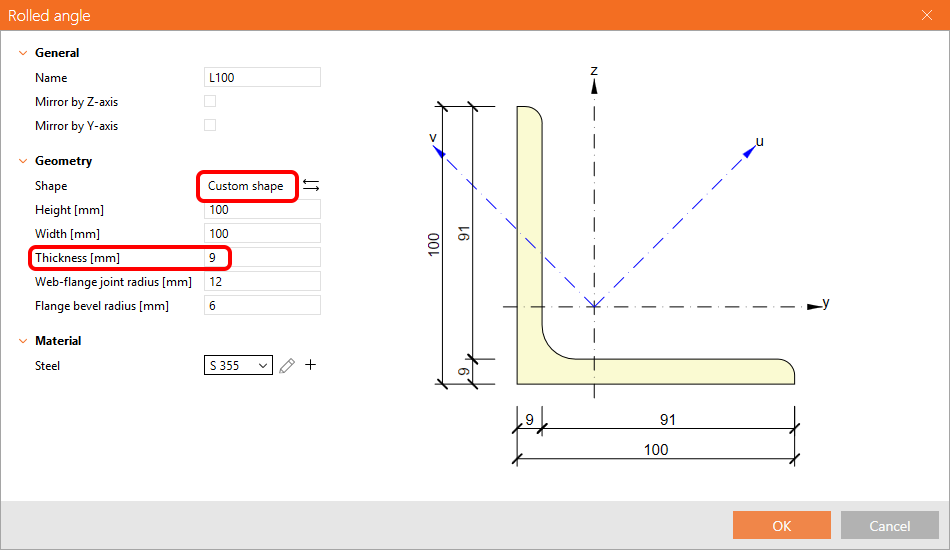

Quando alguns parâmetros são alterados (a espessura da secção normalizada, etc.), a secção torna-se personalizada.

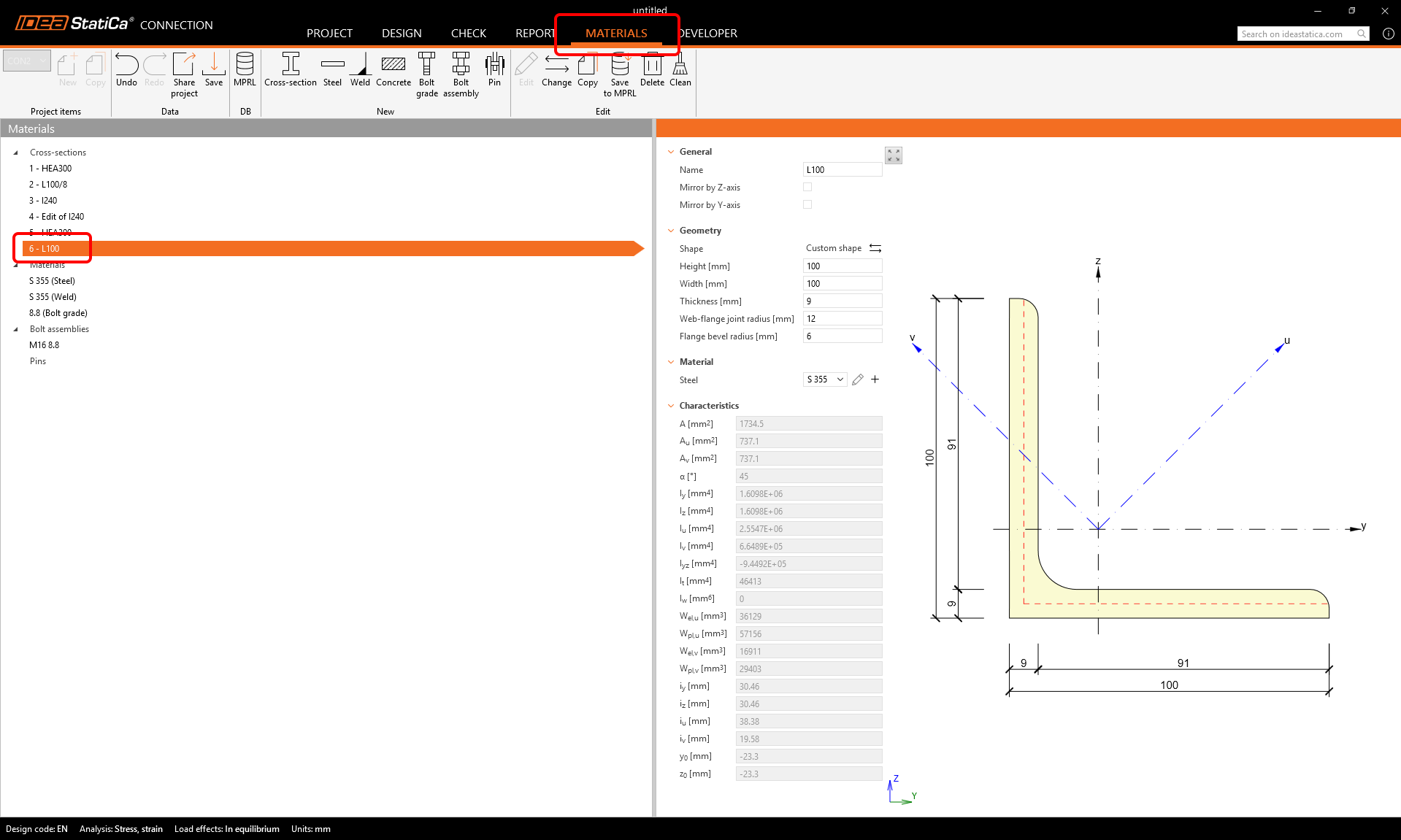

A secção personalizada é apresentada no separador Materiais.
Guardar uma secção da biblioteca no MPRL

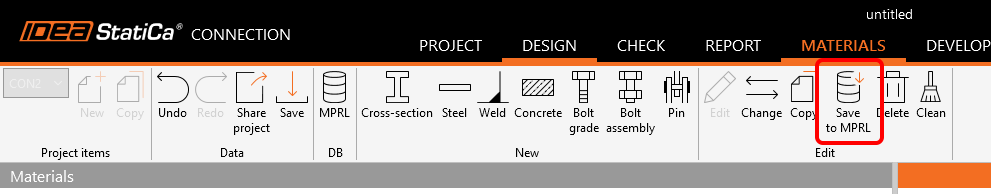

A secção personalizada pode ser guardada no MPRL utilizando o botão na barra de ferramentas superior.
O nome da secção transversal pode ser ajustado e guardado numa tabela selecionada/criada no MPRL.

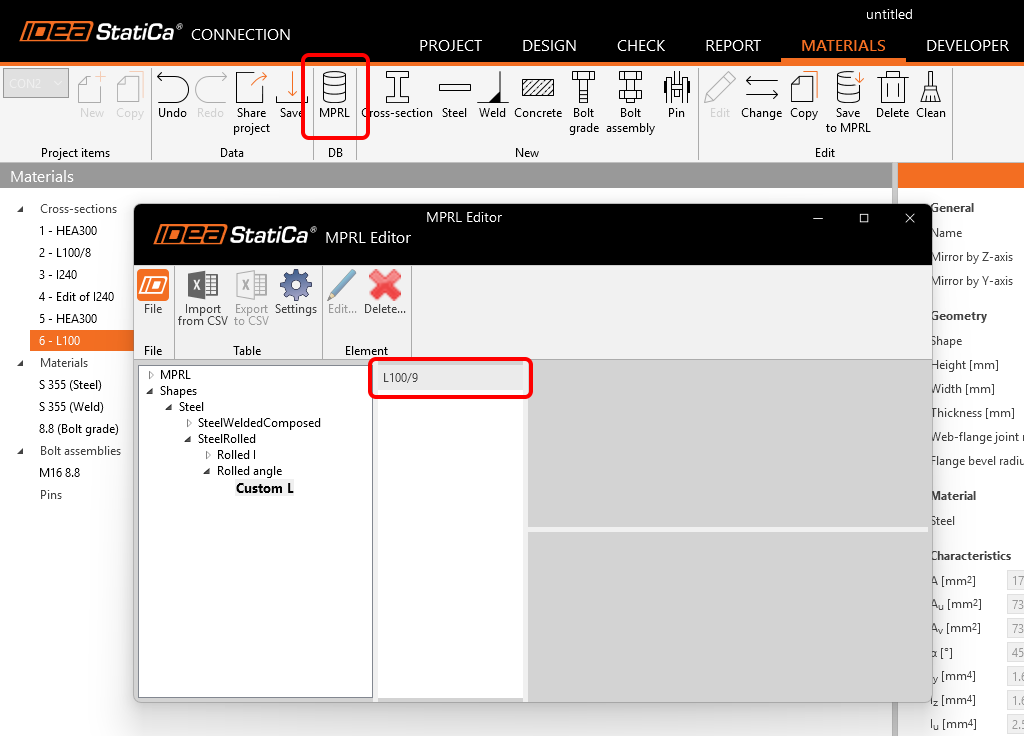

No MPRL, a cantoneira personalizada L (100/9) é guardada na localização selecionada.
Guardar uma secção transversal geral no MPRL
Também é possível guardar a secção transversal personalizada criada no Editor de secções transversais no seu MPRL (desde a versão 25.0.3).

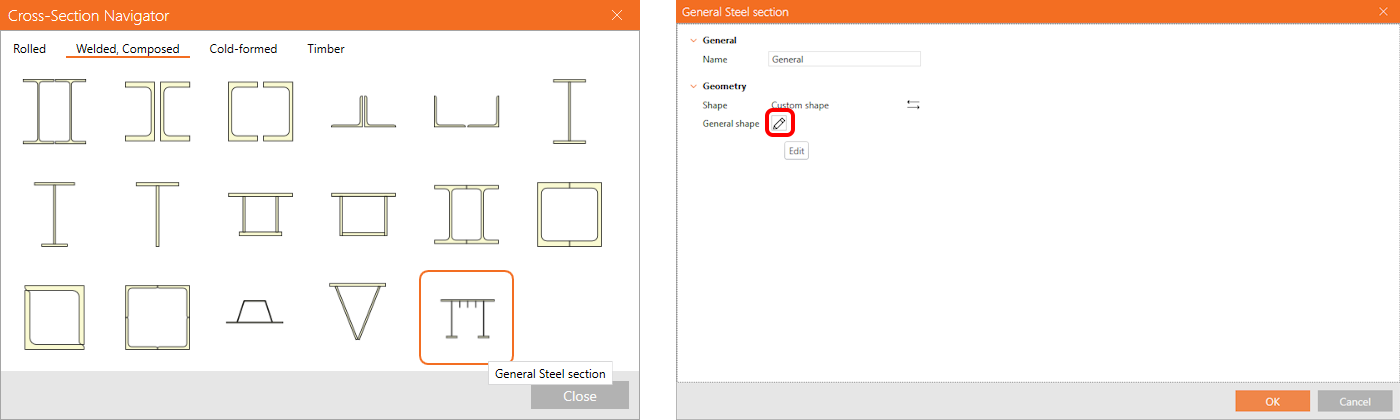

A secção transversal geral pode ser definida no Editor, que pode ser aberto a partir da biblioteca de secções transversais.

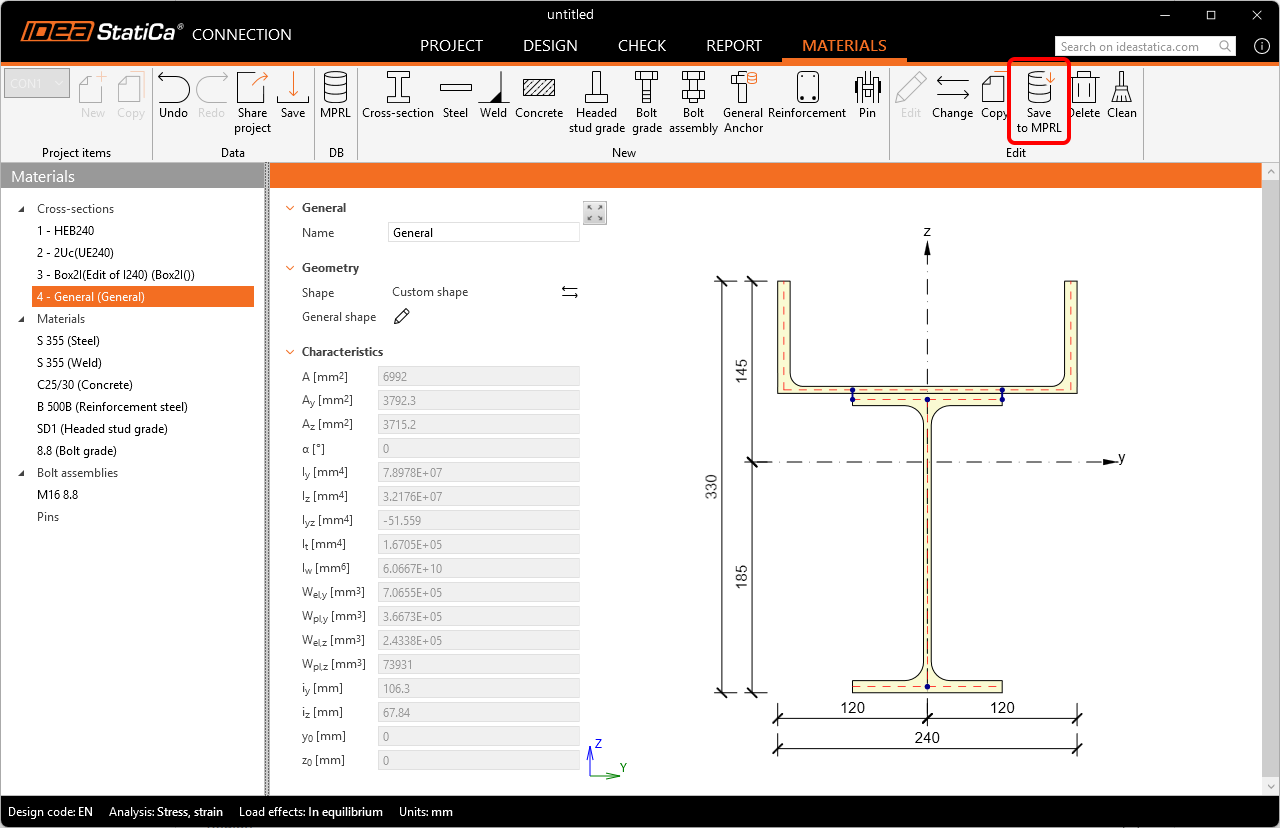

Em Materiais, guarde a secção geral no seu MPRL.

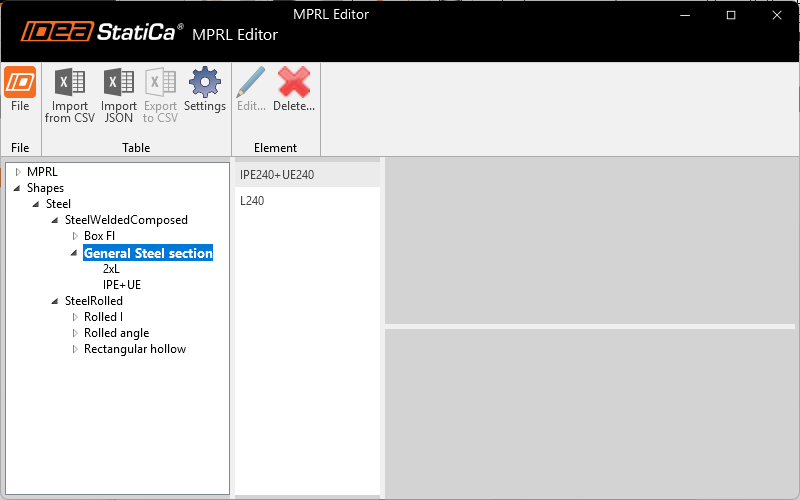

Estas secções são guardadas em conjunto no local dedicado do MPRL, sob as secções soldadas.
Limitações
- A gravação das secções compostas (emparelhadas): 2I, 2Uc, 2Uo, 2Lt, 2Lu, Box 2i, Box 2U, Box 2L, Box 4L não está disponível de momento.
A solução alternativa sugerida é construir estas secções como uma secção transversal de aço geral. - A gravação de secções de betão não está disponível de momento.
Carregar uma secção a partir do MPRL

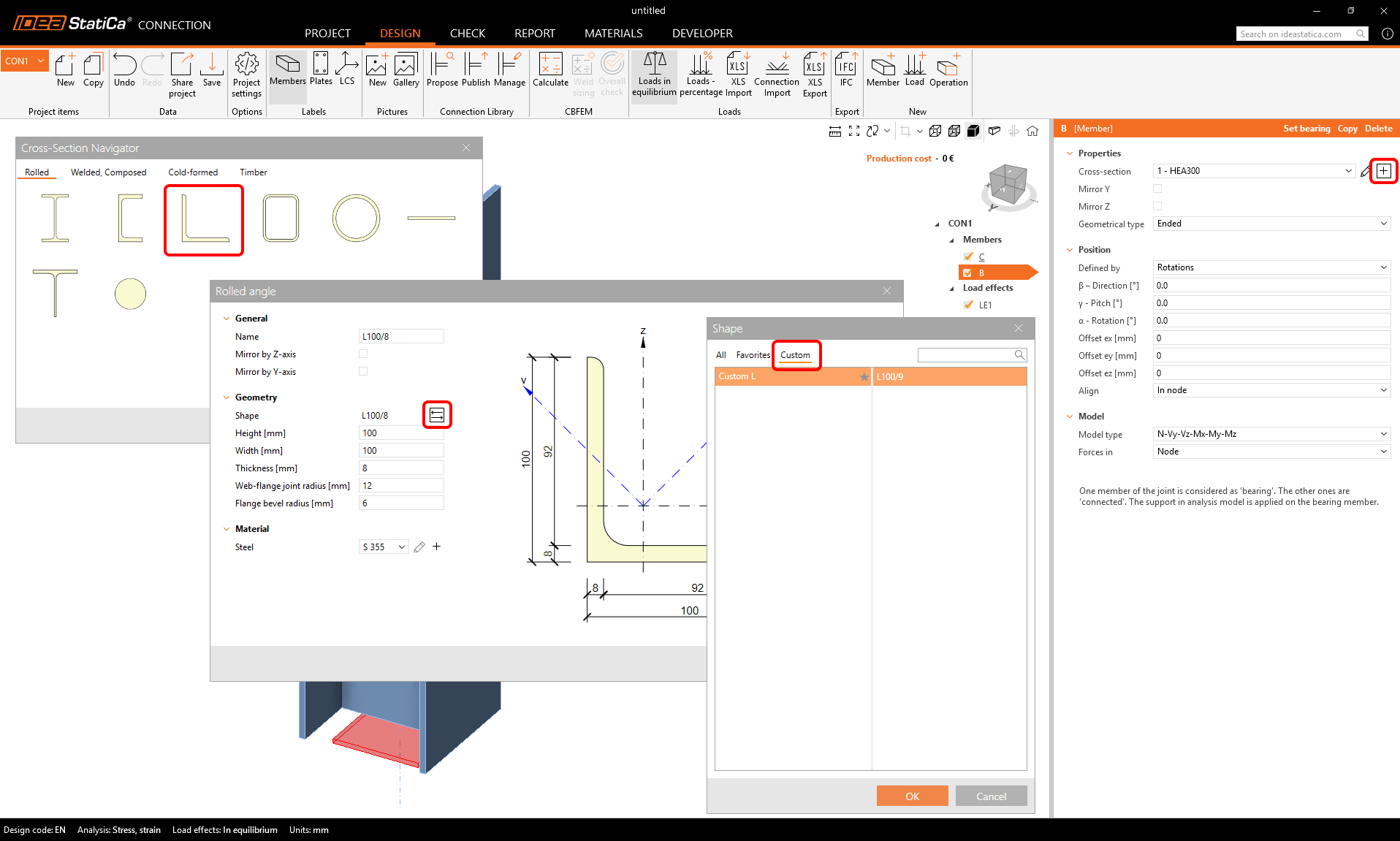

Num novo projeto Connection ou Checkbot, pode carregar as secções transversais personalizadas previamente guardadas a partir do MPRL utilizando a biblioteca de secções transversais padrão.
O seletor de formas inclui uma secção Personalizada, onde apenas estão disponíveis as formas personalizadas armazenadas no MPRL sob determinados tipos. Note que as tabelas personalizadas também estão disponíveis em Todas e podem ser marcadas como Favoritas.
Exportar e importar secções transversais de/para o MPRL
A exportação/importação direta de secções transversais de/para o MPRL não está atualmente disponível.
Para partilhar toda a biblioteca de formas personalizadas, pode partilhar o seguinte ficheiro, que pode ser copiado para outro computador (para a mesma localização).
%AppData%\IDEA_RS\user_mprl_v2.sqlite
Lançado na versão 24.1.4 do IDEA StatiCa, atualizado na versão 25.0.3.
