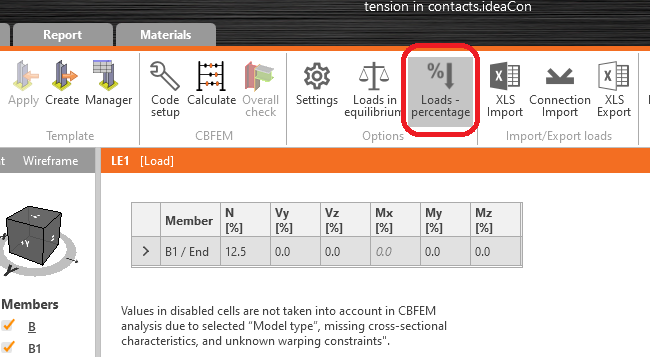

ตัวเลือกใหม่และง่ายดายสำหรับการตั้งค่าผลของแรงกระทำได้ถูกเพิ่มเข้ามาใน IDEA StatiCa Connection 20.1 ชิ้นส่วนสามารถรับแรงกระทำโดยกำหนดเป็นเปอร์เซ็นต์ของความสามารถรับแรงของหน้าตัด การตั้งค่าแรงกระทำเป็นเปอร์เซ็นต์ของความสามารถรับแรงของหน้าตัดนั้นมีไว้เพื่อเป็นเครื่องมือที่ง่ายดายเป็นหลัก การตั้งค่าแรงกระทำในสภาวะสมดุลเป็นวิธีที่แนะนำ

คุณสมบัติของหน้าตัดสามารถดูได้ในแท็บวัสดุ การบิดถูกปิดใช้งานเนื่องจากความต้านทานของชิ้นส่วนในการบิดไม่สามารถกำหนดได้อย่างชัดเจนเนื่องจากข้อจำกัดการโก่งตัวที่ไม่ทราบค่า

แรงภายในสำหรับผลของแรงกระทำคำนวณได้ดังนี้:

  • แรงกระทำในแนวแกน:
    • \(N=A \cdot f_y / \gamma_{M0}\)
  • แรงเฉือน:
    • \(V_z =\frac{A_z \cdot f_y}{\sqrt{3} \cdot \gamma_{M0}}\)
    • \(V_y =\frac{A_y \cdot f_y}{\sqrt{3} \cdot \gamma_{M0}}\)
  • โมเมนต์ดัด:
    • \(M_y = W_{el,y} \cdot f_y / \gamma_{M0}\)
    • \(M_z = W_{el,z} \cdot f_y / \gamma_{M0}\)

โปรดทราบว่า \(\gamma_{M0}\) คือตัวประกอบความปลอดภัยของวัสดุ และการกำหนดชื่ออาจแตกต่างกันในแต่ละมาตรฐาน นอกจากนี้โปรดทราบว่ามาตรฐานบางฉบับ เช่น AISC ใช้ค่าที่แตกต่างกันเล็กน้อยสำหรับการรับแรงเฉือน เช่น 0.6 อย่างไรก็ตาม ใน IDEA StatiCa Connection สูตรเป็นไปตามเกณฑ์การคราก von Mises และเหมือนกันในทุกมาตรฐาน

ใช้ได้ใน Expert และ Enhanced รุ่น
