Наши пользователи по всему миру всегда имели мечту – сделать процесс работы с большим количеством узлов, балок (десятками и сотнями), импортированных из сторонних приложений, более простым и понятным. В основном, многие из них хотели видеть в приложении список элементов, которые были рассчитаны и прошли или не прошли необходимые проверки, список изменений и т.д. Вот почему мы решили попрощаться с приложением Code-check manager и выпустить новый Checkbot.
Мы рады представить вашему вниманию абсолютно новое приложение для рабочего BIM-процесса. Checkbot ускорит совместную работу IDEA StatiCa с CAD / FEA благодаря новым возможностям. Мы можем гарантировать вам, что Checkbot позволит вам работать с десятками и сотнями соединений или элементов, стальных и железобетонных, полученных из сторонних CAD / FEA программ. IDEA StatiCa Checkbot позволит вам:
- Полностью контролировать процесс импорта соединений и элементов;
- Работать со списком импортированных объектов, выполнять их расчёт и оценивать краткие результаты проверок;
- Просматривать импортированные элементы и нагрузки в режиме 3D;
- Настраивать таблицы конвертации материалов и сечений;
- Работать с комбинациями нагрузок и расчётов.
Интерфейс

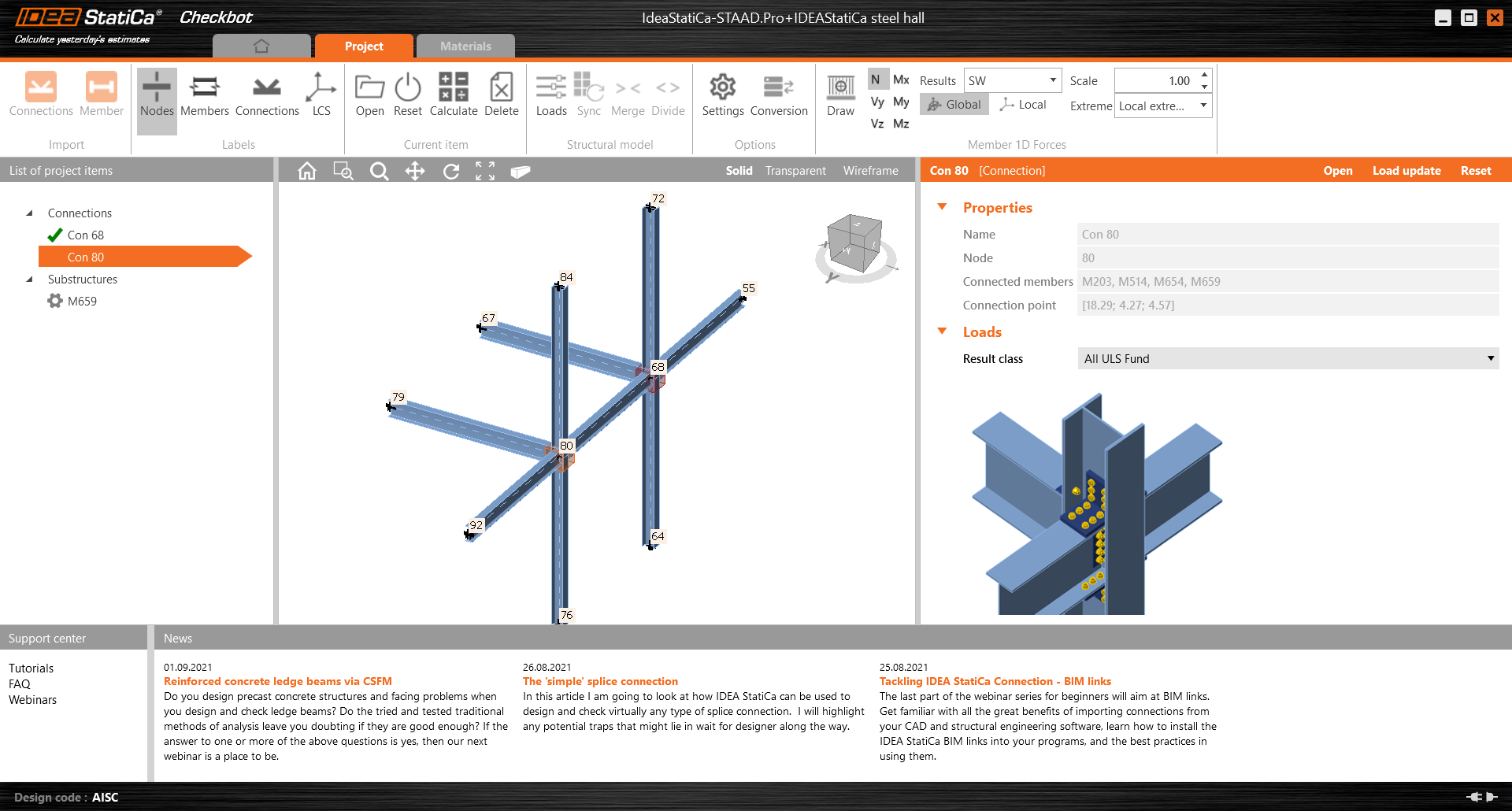

Интерфейс приложения состоит из трёх основных компонентов: списка элементов в левой части, 3D вида в средней части и окна свойств в правой части.
В списке слева содержатся все элементы и соединения, которые будут рассчитываться. Каждый элемент списка может находиться в нескольких различных состояниях. Сразу после импорта каждый из них будет отмечен шестерёнкой, что означает, что для расчёта необходимо выполнить предварительную настройку и моделирование. После этого (если в проекте будут хотя бы один расчёт и хотя бы одна монтажная операция), иконка шестерёнки исчезнет, и элемент/соединение будут готовы к расчёту. После расчёта каждый элемент будет помечен как «рассчитанный», и для него станут доступны результаты (при условии, что во время расчёта не возникало никаких ошибок и исключений)
Что означают иконки:
- Шестерёнка – нужно больше исходных данных (геометрия, расчёты, …)
- Ничего (пустое место) – готово к расчёту;
- Зелёная галочка – рассчитано и прошло все проверки;
- Красный крестик – рассчитано, но не прошло проверки по нормам.
На 3D виде в средней части окна отображается расчётная схема (РС), на которой показаны основные геометрические объекты модели (узлы, элементы), составляющие аналитической модели (соединения, элементы) и нагрузки и внутренние усилия (если имеется).
Checkbot может быть запущен прямо из стороннего CAD / FEA приложения (как это было раньше) или как отдельное приложение, без привязки к BIM интерфейсу. В этом режиме можно импортировать файлы моделей IOM или SAF.
Checkbot задумывался как единое комплексное решение для всех BIM интерфейсов. Это приложение нового поколения BIM, которое заменит известный вам плагин Code-check manager. Он также обеспечит открытое взаимодействие с файлами IOM (IDEA Open Model) для всех, кто захочет разработать BIM интерфейс с нужным ему приложением.
Checkbot позволит вам также обеспечить связь с моделями в SAF формате, созданными в приложениях Nemetschek (доступно в SCIA Engineer 21.1)..
Советы для эффективной работы с Checkbot
Checkbot может обрабатывать неограниченное количество соединений и элементов. Тем не менее, импорт из сторонних программ лучше выполнять небольшими порциями. Учитывая количество соединений/элементов и комбинаций нагрузок, мы рекомендуем экспортировать не более 100 объектов за один раз. После этого лучше проверить первую партию импорта, после чего приступать ко второй партии. При импорте или обновлении большого числа соединений/элементов (100 и более), пожалуйста, не забывайте, что все процессы обработки данных протекают в фоновом режиме, поэтому могут занимать некоторое время.
IDEA StatiCa Checkbot для связи с FEA приложениями (включая импорт IOM и SAF) будет доступен во всех конфигурациях программы: Expert и Enhanced. BIM интерфейсы с CAD приложениями (Tekla, Advance Steel и Revit) будут доступны только в версии Enhanced.
Настройки импорта для Checkbot
С помощью Checkbot вы сможете легко управлять импортированными нагрузками, сечениями и другими материалами. На ленте Checkbot для этого есть 2 новые иконки.
Конфигуратор нагрузок
Инструмент предназначен для просмотра и настройки импортированных расчётов, групп нагрузок, комбинаций и предназначен для их упорядочивания в классы результатов. Классы результатов затем используются в создании загружений для каждого элемента, представленного в Checkbot.
Первый столбец содержит все расчёты и комбинации, импортированные из глобальной модели (стороннего приложения). Во втором столбце отображаются классы результатов для проекта в Checkbot. В третьем столбце содержатся свойства выбранного элемента из списка.
Любой расчёт или любая комбинация могут быть включены в состав класса результатов с помощью простого перетаскивания нужного элемента из первого столбца во второй. Классы результатов можно добавлять с помощью кнопки с иконкой « + », а удалять с помощью команды, вызываемой щелчком правой кнопкой мыши на нужном элементе списка.
Класс результатов может быть назначен любому элементу проекта с помощью выпадающего списка в окне свойств. После выбора нескольких классов результатов можно воспользоваться кнопкой Обновить нагрузки, чтобы создать загружения для текущего проекта по новому выбранному классу результатов . Если элемент проекта уже был рассчитан, это действие удалит старые результаты.
Редактируемые таблицы конвертации
Если сечение или материал в ходе импорта не будут распознаваться, вы можете воспользоваться таблицей конвертации, которая позволит назначить нераспознанным объектам элементы из встроенной базы данных. Эти зависимости затем сохраняются и могут использоваться для дальнейшей работы и последующего импорта. После этого их можно будет изменить, и эти изменения также будут сохранены при следующем запуске плагина.
Более того, каждая пара объектов «импорт – назначение» может иметь собственные свойства, содержащие дополнительную информацию об источнике.
Установка
Checkbot устанавливается автоматически вместе с IDEA StatiCa 21.1. Программа автоматически распознаёт сторонние FEA/CAD программы, установленные на вашем компьютере, и активирует нужные BIM плагины.
IDEA StatiCa Checkbot входит и в конфигурацию IDEA StatiCa Steel Expert, и в IDEA StatiCa Steel Enhanced. Однако, функциональные возможности Checkbot для версии Expert будут ограничены:
- В Checkbot Expert нет BIM интерфейсов с CAD приложениями (Tekla Structures, Advance Steel и Revit)
BIM плагин для SCIA Engineer и SAF интерфейс
BIM интерфейс для SCIA построен на использовании SAF формата. Эта разработка – результат тесного сотрудничества между SCIA и IDEA StatiCa. В новой версии SCIA (21.1) Checkbot можно будет запускать прямо из SCIA, а данные из SCIA в формате SAF можно будет передавать в Checkbot напрямую с помощью отдельной команды.
Новый BIM интерфейс для RFEM
Значительные улучшения в BIM интерфейсе для RFEM, связанные с использованием IOM, сделают работу плагина более стабильной и устранят некоторые неудобства в функциональном плане.
Версии CAD / FEA приложений, поддерживаемые в релизе 21.1
Мы регулярно обновляем плагины IDEA StatiCa для связи со сторонними CAD / FEA приложениями. В каждом мажорном релизе IDEA StatiCa (в этом году это версии 21.0 и 21.1) мы будем поддерживать две последние версии сторонних приложений, для которых разрабатываются плагины. Более ранние версии будут переходить в разряд устаревших с каждым выходом новой версии IDEA StatiCa (в хотфиксах и патчах ситуация не меняется). С другой стороны, при выходе новой версии приложения мы постараемся реализовать взаимодействие с ним (обновить плагин) в течение 2 месяцев, и нужный BIM интерфейс появится в ближайшем патче IDEA StatiCa.
Текущие поддерживаемые версии всегда можно найти на нашем сайте:
BIM интерфейсы: Поддерживаемые версии сторонних приложений

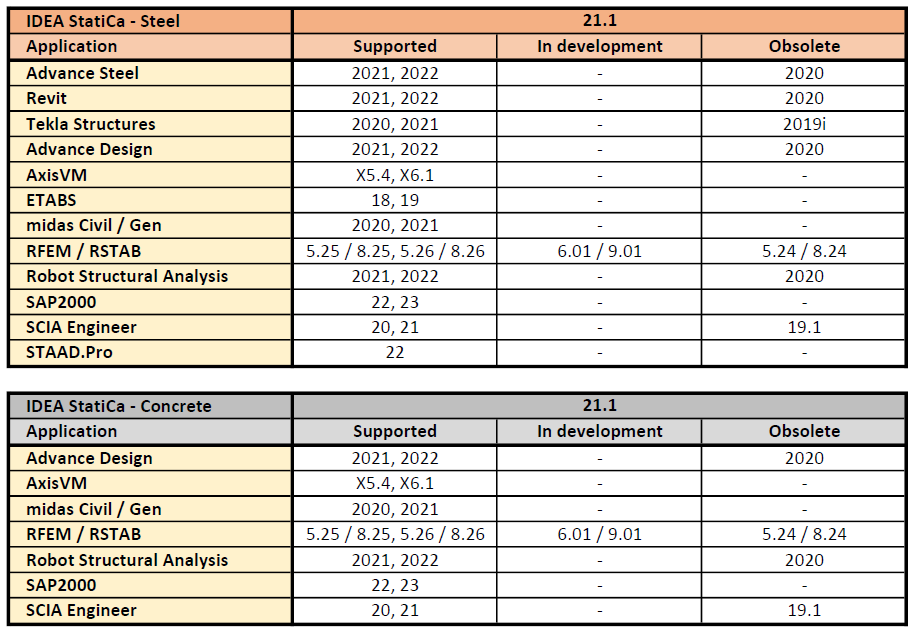

После выхода новой версии 21.1 мы будем поддерживать приложения, указанные в 1 столбце таблицы. В третьем столбце указаны версии, которые переходят в разряд устаревших, и больше не будут поддерживаться.
Устаревшие версии приложений по-прежнему могут использоваться для работы BIM интерфейсов. Тем не менее, мы не будем осуществлять активную техническую поддержку этих версий и исправлять возможные ошибки, возникающие при работе с ними.
