IDEA StatiCa Checkbot spravuje vaše BIM pracovní postupy a poskytuje vám:
- Přehledný seznam všech importovaných položek včetně stavu posouzeno/neposouzeno
- 3D vizualizace importovaných prvků a zatížení
- Převodní tabulku pro materiály a průřezy
- Správu kombinací zatížení
Hlavní výhodou tohoto nástroje je, že přebírá nejen geometrii původní konstrukce, ale především zatížení a vnitřní síly získané z globální analýzy. Každý inženýr, který převádí vnitřní síly z jedné analýzy do druhé, chápe, jak složité může být udržet všechny síly ve správné znaménkové konvenci. Checkbot to dokáže pro stovky kombinací zatížení a desítky různých nástrojů pocházejících z výše uvedených podporovaných softwarů.
Různé způsoby importu dat do aplikace Checkbot
BIM propojení
Checkbot funguje jako samostatná aplikace, která uživatelům umožňuje otevřít jakýkoli konstrukční návrh pomocí BIM propojení implementovaného přímo v softwaru třetích stran. Panel příkazů importu se mírně liší v závislosti na tom, zda je zdrojový program typu CAD nebo MKP. Vždy můžete zkontrolovat podporované integrace pro a zobrazit seznam podporovaných verzí aplikací třetích stran.
V následujících návodech se krok za krokem naučíte, jak navrhovat a posuzovat přípoje a prvky pomocí BIM propojení mezi IDEA StatiCa a dalším softwarem.
Když je projekt Checkbot vytvořen pomocí propojení BIM, je třeba vybrat uzly a prvky pro import přípojů nebo prvků.
SAF/IOM
Další způsob importu dat z CAD/FEA softwaru nabízí IDEA Open Model (IOM). Umožňuje také import a zpracování široce používaného formátu SAF (Structural Analysis Format ). Soubor SAF lze exportovat ze SCIA Engineer, Dlubal software, FEM-Design, SOFiSTiK, Risa 3D, FRILO, Allplan, AxisVM, ConSteel a mnoha dalších.
Import přípojů/prvků
- Přípoj – importuje do aplikace Checkbot pouze vybrané uzly a připojené prvky.
- Member (pouze pro výpočtový software) – importuje vybrané uzly a nosníky, které jsou zásadní pro posouzení v aplikaci IDEA StatiCa Member.
Konverze
Pokud není průřez nebo materiál při importu automaticky rozpoznán, zobrazí se nová karta Konverze, která umožní přiřadit průřezy/materiály z naší knihovny průřezů/materiálů. Tyto páry jsou pak uloženy pro budoucí použití v rámci vašeho uživatelského účtu, a proto je není nutné znovu definovat.

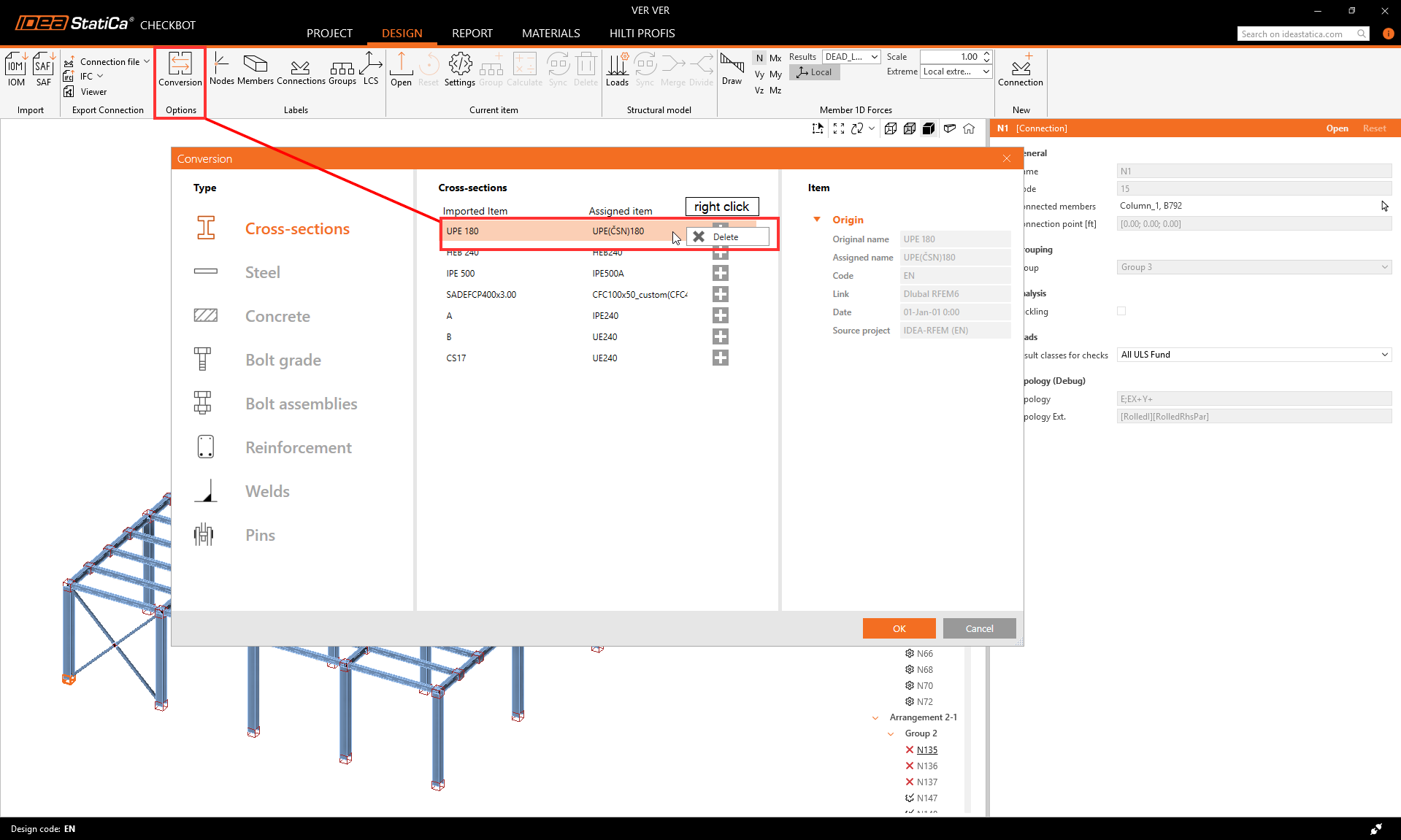

Pokud bylo mapování průřezu vytvořeno nesprávně nebo je třeba jej upravit, můžete přidat nové mapování kliknutím na tlačítko plus nebo odstranit stávající mapování kliknutím pravým tlačítkem myši a výběrem možnosti „Odstranit“.
Všechny materiály použité v Checkbotu jsou uvedeny na kartě Materiály. Všechny importované materiály a průřezy jsou deaktivovány pro provádění jakýchkoli změn. Chcete-li upravit jejich parametry, je třeba vytvořit kopii.
Karta konverze je pro každou normu uložena v samostatném souboru .XML v následující složce:
C:\Users\Vaše uživatelské jméno\AppData\Local\IdeaStatiCa
Zde lze soubory převodu ručně upravovat, zcela odstranit, zálohovat nebo sdílet s ostatními uživateli.
Číslování a lokální souřadnicový systém
Číslování a místní souřadnicový systém členů v Checkbotu a v softwaru třetích stran se mohou lišit. Přestože je Checkbot založen na algoritmu mapování zátěže, není třeba se obávat. Checkbot rozpozná a identifikuje odpovídající členy a spolehlivě jim přiřadí správné účinky zatížení.
Jak pracovat s Checkbotem
Nastavení zatížení
V konfigurátoru Zatížení jsou zobrazeny importované zatěžovací stavy a kombinace zatížení. V prvním sloupci jsou uvedeny všechny zatěžovací stavy a kombinace importované z připojeného MKP modelu. Ve druhém sloupci jsou zobrazeny třídy výsledků použité pro projekt Checkbot.
Importované zatěžovací efekty lze přiřadit k třídám výsledků. Třídy výsledků jsou určeny k třídění účinků zatížení do konkrétních skupin, což může zjednodušit a urychlit proces návrhu. Třídy výsledků lze vytvořit pomocí ikony "+" a odstranit kliknutím pravým tlačítkem.
Konfigurátor zatížení umožňuje aktivovat vyhodnocení kritických účinků ve složitých konstrukcích. Tato funkce vybírá zatěžovací stavy a kombinace s maximálním a minimálním zatížením s ohledem na napětí v horních a spodních vláknech průřezu, aby se urychlily výpočty posudku.
Ve třetím sloupci se dále zobrazují podrobné popisy aktuálně vybrané entity.
Libovolný zatěžovací stav nebo kombinaci lze přiřadit pod třídu výsledků přetažením z prvního sloupce pod příslušnou třídu výsledků ve druhém sloupci. Třídy výsledků lze přidat pomocí ikony "+" a odstranit kliknutím pravým tlačítkem myši.
Třídu výsledků lze přiřadit k libovolné dané položce návrhu pomocí rozevírací nabídky ve vlastnostech položky projektu. Po výběru jiné třídy výsledků lze tlačítko aktualizovat použít ke generování účinků zatížení pro položku projektu na základě nově vybrané třídy výsledků. V případě, že položka projektu již byla vypočítána, dojde při této akci ke smazání starých výsledků.
Checkbot také vizualizuje vnitřní síly importovaných kombinací. Klikněte pravým tlačítkem na spoje/pruty nebo vyberte všechny a vyberte kombinace zatížení a vnitřní síly, které se mají zobrazit.
Upozorňujeme, že ne všechny kombinace jsou s Checkbotem kompatibilní. Některé kombinace mohou být importovány jako zatěžovací stavy, což nemá vliv na výsledky. Vždy zkontrolujte známá omezení jednotlivých BIM propojení:
Výpočet extrémů zatížení
V projektech s mnoha uzly a kombinacemi zatížení se opakovaně analyzují podobné spoje s velmi podobnými účinky zatížení. Chcete-li urychlit proces výpočtu, můžete pomocí tlačítka Výpočet extrémů zatížení definovat pouze extrémy zatížení obsahující kritické účinky zatížení. Tím se sníží počet zkoumaných účinků zatížení i doba výpočtu.
Jak to funguje, je vysvětleno v tomto článku.
Dynamické seskupování
Funkce seskupování automaticky vytváří skupiny na základě typologie a/nebo průřezů. Skupiny jsou pak seřazeny od nejméně složitých po nejsložitější na základě počtu připojených členů. Každá skupina je reprezentována referenčním přípojem (podtrženým ve stromu), který je automaticky určen jako nadřazený přípoj, jímž se řídí návrh celé skupiny. Všechny ostatní přípoje jsou považovány za podřízené přípoje.
- Referenční přípoj (podtržený) – zde vytvoříte návrh a zadáte nastavení styčníku
- Podřízené připoje (všechny ostatní ve skupině) – editace je vypnutá, návrh a nastavení se aplikuje z referenčního přípoje
Veškeré operace přidané do referenčního přípoje se automaticky duplikují do podřízených přípojů, aby se zabránilo zdvojení práce, včetně nastavení projektu, polohy zatížení a typu modelu. Nastavení podřízeného přípoje je zakázáno. Pokud jsou úpravy nutné, klikněte na přípoj pravým tlačítkem myši a vyberte možnost "Odebrat ze skupiny". Jakmile je přípoj vyřazen ze skupiny, budou odstraněny i všechny operace zkopírované z referenčního přípoje.
Uživatelem definované skupiny
Uživatelé si navíc mohou vytvářet vlastní skupiny, což umožňuje další přizpůsobení a organizaci na základě konkrétních potřeb projektu. Seskupit lze například přípoje představující ukotvení s výztuží.
Chcete-li definovat konkrétní přípoj jako referenční, začněte vytvořením skupiny, která zahrnuje pouze požadovaný referenční přípoj. Po přidání referenčního přípoje zahrňte do skupiny i ostatní přípoje. Můžete vybrat více přípojů a změnit jejich skupinu jedním kliknutím.
Seskupování ve stromu
Žádné seskupení uspořádá přípoje pouze podle dynamických skupin.
Typologické seskupení zohledňuje počet prutů a jejich relativní polohu (nosník-nosník, nosník-sloup). Nezohledňuje natočení prutů. Uvažují se i dynamické skupiny.
Typologie, průřez (Uspořádání) seskupení rozlišuje typologické skupiny podle navržených typů průřezů. Například HEB 200 a HEB 220 spadají pod jeden typ průřezu. Seskupení podle typologie a uspořádání je nastaveno jako výchozí. Zohledňují se i dynamické skupiny.
Vydáno ve verzi 25.0 aplikace IDEA StatiCa.
Zarovnání prutů podle průřezu
Výběr jedním výběrem, více výběry nebo výběrem plochy umožňuje uživatelům efektivně zadávat lokální a globální excentricity a zarovnávat pruty tak, aby odpovídaly svým povrchům v celém modelu konstrukce importovaném do Checkbotu.
Jedná se o nezbytný krok mezi globálním modelem importovaným z MKP softwaru, kde je geometrie zjednodušená, a konstrukčním modelem založeným na CAD v IDEA StatiCa Connection, kde geometrie odpovídá skutečné konstrukci.
Chcete-li provést výběr oblasti, klikněte na ikonu Vybrat více prutů s výběrem oblasti, která se nachází ve 3D scéně, a vyberte pruty. Táhněte zleva doprava - zahrnuty budou pouze pruty uvnitř oblasti výběru, a táhněte zprava doleva - zahrnuty budou i pruty protínající oblast výběru. Výběr oblasti vypnete opětovným kliknutím na ikonu nebo stisknutím klávesy ESC.
Excentricity můžete zadávat pro jeden nebo více prutů najednou. Vyberte Lokální nebo Globální souřadný systém a zadejte kladnou nebo zápornou excentricitu pro počáteční a koncový bod prutu ve směru X, Y nebo Z.
Chcete-li pruty zarovnat, vyberte pruty, které mají být zarovnány dohromady, a zvolte možnost Bod vložení, abyste je zarovnali např. k horní ploše, těžišti, levé ploše atd.
Bod vložení umožňuje výběr více bodů nad průřezem prutu. MKP softwary obvykle používají pro vkládací body zkratky, které se v seznamu Checkbotu překládají následovně:
| G | Těžiště | Tr | Vpravo nahoře | C | Střed |
| Gt | Nahoře | Tl | Vlevo nahoře | Ct | Střed Horní část |
| Gb | Dole | Br | Dole vpravo | Cb | Střed Spodní část |
| Gl | Vlevo | Bl | Vlevo dole | Cl | Střed vlevo |
| Gr | Vpravo | Cr | Střed vpravo |
Tato funkce může být omezena pro MKP softwary, kde je propojení BIM s IDEA StatiCa vyvinuto výrobcem konečných prvků nebo třetí stranou - podívejte se na seznam podporovaných integrací.
Vydáno ve verzi 25.1 aplikace IDEA StatiCa.
Slučování prvků
V některých případech může být v modelu analytického softwaru prut rozdělen na více prutů, ale ve skutečnosti se jedná o jeden spojitý prut. V těchto případech to může opravit funkce Sloučit. Klikněte pravým tlačítkem myši na jeden z rozdělených prutů, které chcete sloučit, a zaškrtněte ostatní pruty, které chcete spojit. Mějte na paměti, že sloučit lze pouze pruty zarovnané podél stejného vektoru X.
Pokud navíc potřebujete sloučení vrátit zpět, tlačítko Rozdělit vám umožní oddělit všechny již sloučené pruty zpět do původního stavu.
Sloučení přípojů
Přípoje blízko u sebe, které by měly být analyzovány v jednom modelu přípoje, mohou být importovány jako dva oddělené přípoje, což se typicky objevuje u excentrických úhlopříček.
Odstraňte jeden z přípojů kliknutím pravým tlačítkem myši a přidejte pruty oddělené odstraněným přípojem. Nyní je třeba upravit připojené pruty analyzovaného spoje. Klikněte na ikonu myši, vyberte všechny pruty relevantní pro přípoj (zvýrazněné červeně) a potvrďte změny kliknutím na zaškrtávací políčko.
Správce přípojů
Pro organizovaný přehled o projektu nabízí Checkbot souhrnný stav projektu, který zobrazuje celkový počet přípojů, kolik jich ještě zbývá navrhnout a kolik jich bylo zkontrolováno. Zobrazuje také, kolik spojení prošlo nebo neprošlo kontrolou kódu, a poskytuje tak uživatelům ucelený přehled o průběhu projektu na první pohled.
Chcete-li se dostat k přehledu, klikněte na položku Přípoje ve stromu a zobrazí se všechny údaje.
Kromě toho je každý přípoj označen následujícími ikonami, které umožňují rychlý přehled.
- Ozubené kolečko - je potřeba více vstupů (geometrie, zatěžovací stavy, ...).
- Ozubené kolečko se zatržítkem - připraveno k výpočtu
- Zelené zatržítko - vypočteno a posudky jsou vyhovující
- Červený křížek - vypočteno, ale posudky nejsou vyhovující
Barvy políček v 3D scéně
Všechny přípoje související se skupinou jsou označeny žlutě , pokud je skupina vybrána ve stromu.
Stav přípoje je viditelný nejen ve stromu, jak je uvedeno výše, ale také přímo ve 3D scéně a je reprezentován následujícími barvami:
- žádná - bude navrženo
- zelená - vypočteno a posudky jsou vyhovující
- červená - vypočteno, ale posudky nejsou vyhovující
- modrá - připraveno k výpočtu
Vydáno v IDEA StatiCa verze 25.0.
Výpočet boulení pro všechny přípoje
Stabilitní výpočet lze spustit hromadně pro vybrané skupiny spojů. Ve výchozím nastavení je analýza stability vypnuta. Chcete-li zapnout analýzu boulení, vyberte Referenční přípoj a zaškrtněte combobox Boulení.
Nejnižší kritický součinitel boulení se zobrazí na kartě celkových výsledků v okně Checkbot a přidá se také do zprávy.
Vydáno ve verzi 25.1 aplikace IDEA StatiCa.
Jak ještě více zrychlit Checkbot
Jakmile je okno aplikace Connection otevřené, nezavírejte jej. Jednoduše se vraťte do aplikace Checkbot a otevřete nové připojení, to se bude načítat mnohem rychleji.
Hromadný protokol
Sestavu lze vygenerovat pro všechna spojení v projektu najednou nebo pouze pro vybraná spojení.
Jak sestavu odpovídajícím způsobem upravit, je vysvětleno v tomto článku.
Export do aplikace Connection
Když je Checkbot propojen se softwarem třetí strany prostřednictvím propojení BIM, neumožňuje upravovat vlastnosti prutu. Pokud jsou takové změny nutné, můžete model snadno exportovat do aplikace IDEA StatiCa Connection nezávisle na synchronizovaném modelu Checkbot. Můžete exportovat buď pouze jeden přípoj, nebo vybrat více přípojů a uložit je všechny do jednoho souboru, což vám umožní vytisknout všechny sestavy modelovaných přípojů najednou.
Po exportu oddělených souborů projektu již nejsou propojeny s původním konstrukčním modelem Checkbot. Proto není možná žádná další synchronizace s modelem třetí strany ani jejich správa v Checkbotu. Změny vlastností prutů jsou povoleny.
Vydáno ve verzi 25.0 aplikace IDEA StatiCa.
Export do IFC
Formát IFC (Industry Foundation Classes) je formát otevřených dat, který je neutrální vůči dodavatelům a umožňuje sdílení dat. Checkbot umožňuje exportovat všechna vybraná spojení do jednoho modelu IFC nebo exportovat spojení do jednotlivých souborů IFC do určité složky.
Export obsahuje globální souřadnice bodu připojení - skutečné umístění přípoje v projektu.
Export do Hilti PROFIS Engineering
Hilti PROFIS Engineering Suite je uživatelsky přívětivý, cloudový software pro navrhování a analýzu kotev. Výběrem uzlu s jedním kotveným prutem mohou uživatelé exportovat data přímo do Hilti PE pomocí tlačítka Export, což zajistí přesný přenos příslušných konstrukčních dat pro další analýzu.
Celý tento pracovní postup je k dispozici i s licencí IDEA StatiCa Basic, což znamená, že je k dispozici zdarma. Jak zásuvný modul používat, je krok za krokem popsáno v následujícím článku, který je rovněž přístupný z tlačítka Další informace v Checkbotu.
Synchronizace
Po importu všech potřebných položek umožňuje tlačítko Sync snadno zjistit a aplikovat změny ze zdrojového projektu do modelu IDEA StatiCa. Tyto změny mohou zahrnovat aktualizace tloušťky, průřezů nebo úpravy vlastností svarů a šroubů. Je však důležité si uvědomit, že aktualizace nemohou zahrnovat nové nebo odstraněné součásti , jako jsou desky, pruty, přemístěné prvky nebo kombinace zatížení. V takových případech je nutné aktuální projekt Checkbot (složku) odstranit a znovu importovat.
Mějte na paměti, že synchronizace v IDEA StatiCa funguje jednosměrně, ze zdrojového programu do IDEA StatiCa, nikoliv opačně.
- Řešení MKP - synchronizace nemá vliv na konstrukční operace (řez, koncová deska, ...).
- Řešení CAD - synchronizace neovlivňuje účinky zatížení (s výjimkou programu Revit, který může držet analytický model s výsledky).
Pokud později dojde k jakýmkoli změnám v modelu softwaru třetí strany, je třeba znovu otevřít projekt Checkbot a stisknout tlačítko Synchronizovat , aby se všechny aktualizace z modelu softwaru třetí strany promítly do Checkbotu. Tlačítko synchronizace je aktivní pouze v případě, že je soubor Checkbot otevřen prostřednictvím aplikace třetí strany.
Nezapomeňte, že tlačítko Synchronizovat je aktivní pouze v případě, že je Checkbot otevřen prostřednictvím odkazu BIM ze softwaru třetí strany.
Uvědomte si, že veškeré úpravy provedené přímo v aplikaci IDEA StatiCa (např. průřezy, excentricity, kombinace zatížení nebo operace) budou při synchronizaci se zdrojovým projektem přepsány. Stejné pravidlo platí, pokud jsou excentricity upraveny v aplikaci IDEA StatiCa.
Pokud například upravíte návrh přípoje v IDEA StatiCa Connection, který byl původně importován z Tekla Structures, a poté provedete synchronizaci, budou vaše změny v IDEA StatiCa nahrazeny nejnovějšími daty návrhu z Tekla Structures.
Vydáno ve verzi IDEA StatiCa 25.0, aktualizováno ve verzi IDEA StatiCa 25.1.
