Analiza elementelor - Interpretarea rezultatelor MNA și GMNIA

Acest articol este disponibil și în

Tradus de AI din limba engleză

IDEA StatiCa Member oferă analize MNA (analiză material neliniară) și GMNIA (analiză geometrică și material neliniară cu imperfecțiuni) ale elementelor supuse problemelor de flambaj. Pentru verificarea acestor rezultate, majoritatea codurilor de proiectare recunosc două stări limită – de serviciu și ultime.

Starea limită ultimă

Starea limită ultimă este atinsă atunci când deformația pentru elementele susceptibile la flambaj a ajuns la 5% sau când solverul încetează să conveargă deoarece sarcina maximă a fost atinsă.

Folosind analiza LBA, factorul α_cr(mai mic sau mai mare decât 15) indică dacă trebuie utilizată doar analiza MNA sau și analiza GMNIA.

LBA >15: este necesară doar analiza MNA (analiză material neliniară) (100% aplicată) și rezultatele pentru Plăcile MNA trebuie să fie mai mici de 5%

LBA <15: MNA este obligatorie, GMNIA (Analiză geometrică și material neliniară cu imperfecțiuni) este necesară, iar rezultatele Plăcilor GMNIA (inclusiv imperfecțiunile) trebuie să fie mai mici de 5%.

Starea limită de serviciu

Codurile de proiectare prevăd limite pentru săgeată în starea limită de serviciu. Acestea pot fi verificate prin compararea săgeții elementelor analizate cu limitele respective.

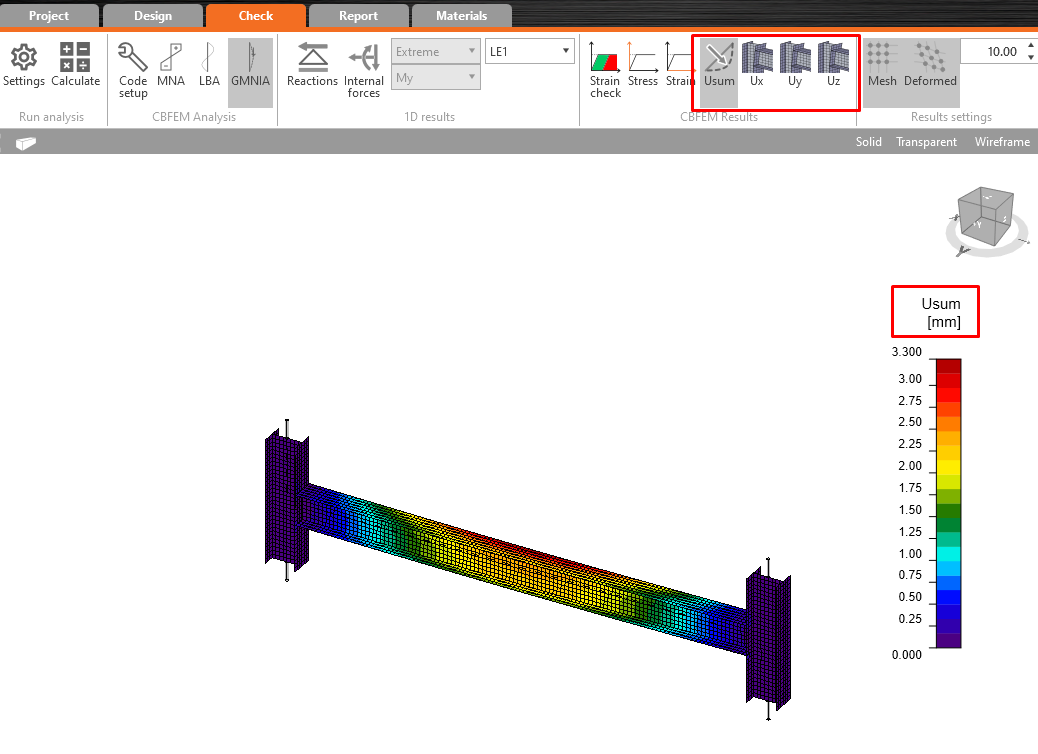

u_sum - suma vectorială a săgeții (u_x, u_y, u_z) în punctul dat

Urmăriți-l pe inginerul nostru de produs Vit modelând o grindă transversală a unui pod de cale ferată și analizând-o în Member.
