Como funciona

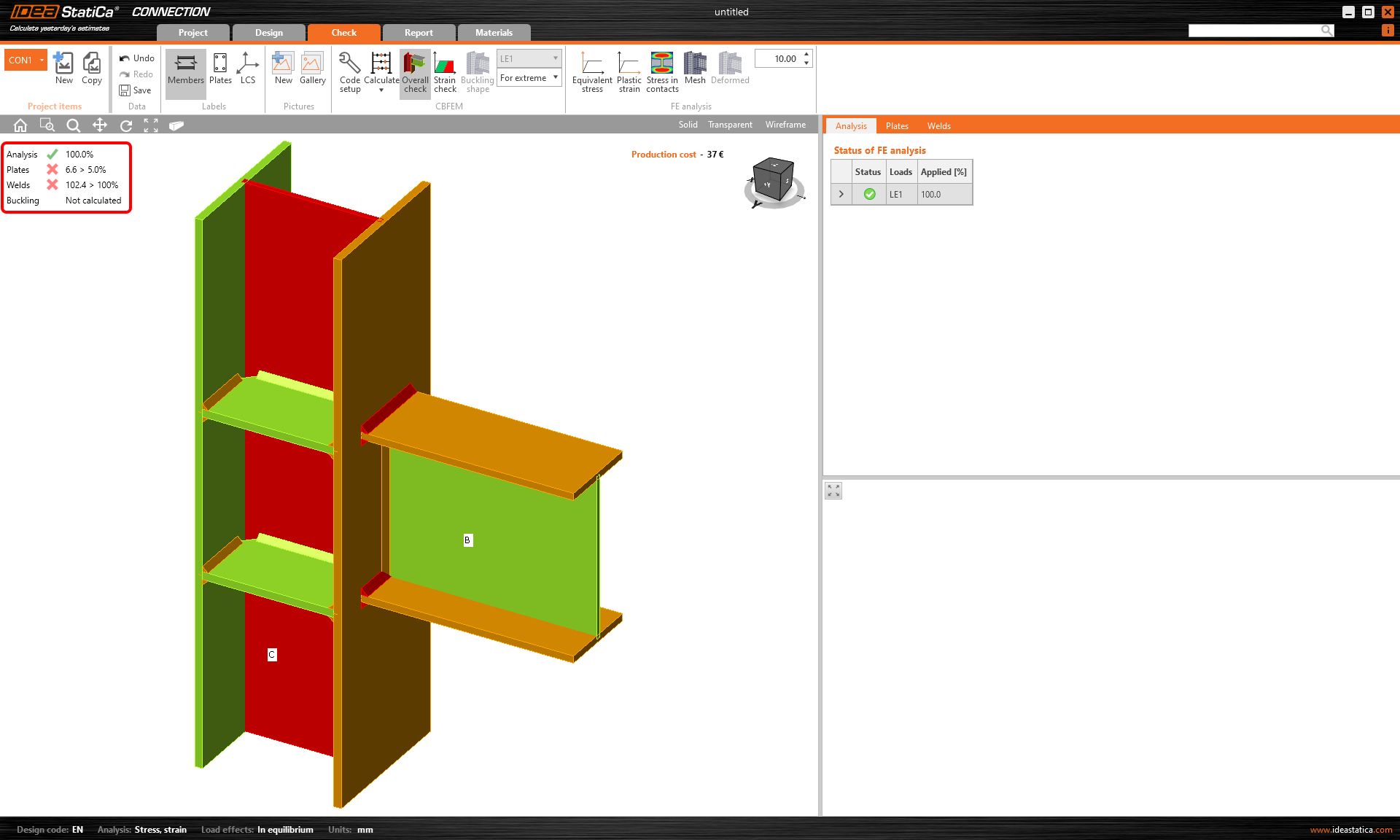

A funcionalidade Parar na deformação limite no IDEA StatiCa Connection está desativada por defeito. Ou seja, mesmo que a estrutura esteja sobrecarregada, ao executar a análise, esta para após a aplicação de 100% da carga introduzida (na maioria dos casos. Em alguns, o software não consegue aplicar 100%. Para saber quais podem ser as razões, consulte o artigo Análise da ligação a 0% ou não atinge 100%) E verá os resultados correspondentes.
No entanto, pode haver casos em que a ligação seja demasiado complexa e a análise demore muito tempo. Ou pode assumir que a estrutura irá colapsar, pelo que pretende verificar rapidamente qual a percentagem de carga que a junta consegue suportar.
Para descobrir qual é a parte mais fraca de uma junta ou ligação e qual o elemento ou componente que colapsa em primeiro lugar, recomendamos a utilização de Parar na deformação limite.

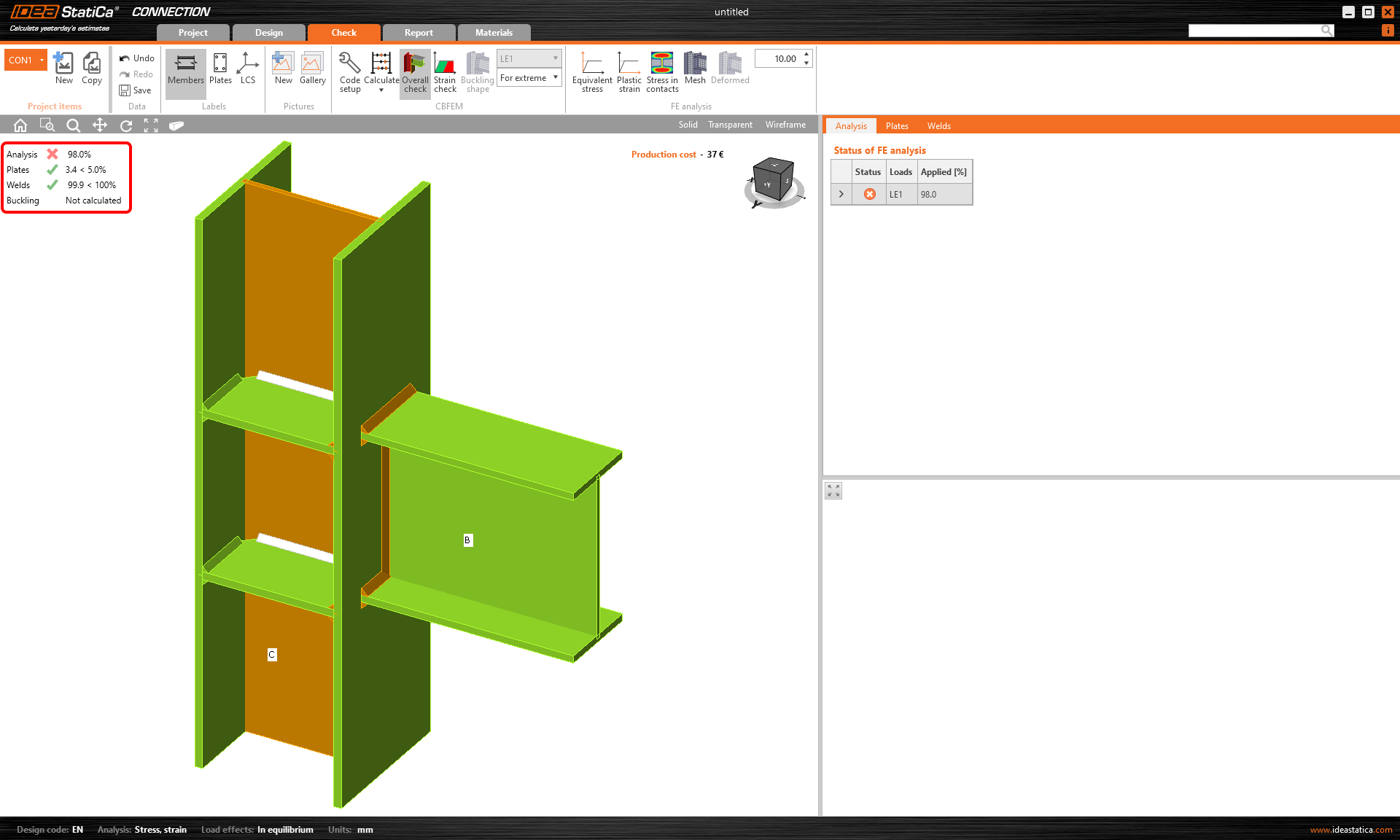

Esta funcionalidade interrompe o processo iterativo da análise por elementos finitos quando uma das verificações normativas atinge o valor limite. Nesse caso, apenas a percentagem relevante da carga introduzida é aplicada.
Onde encontrar

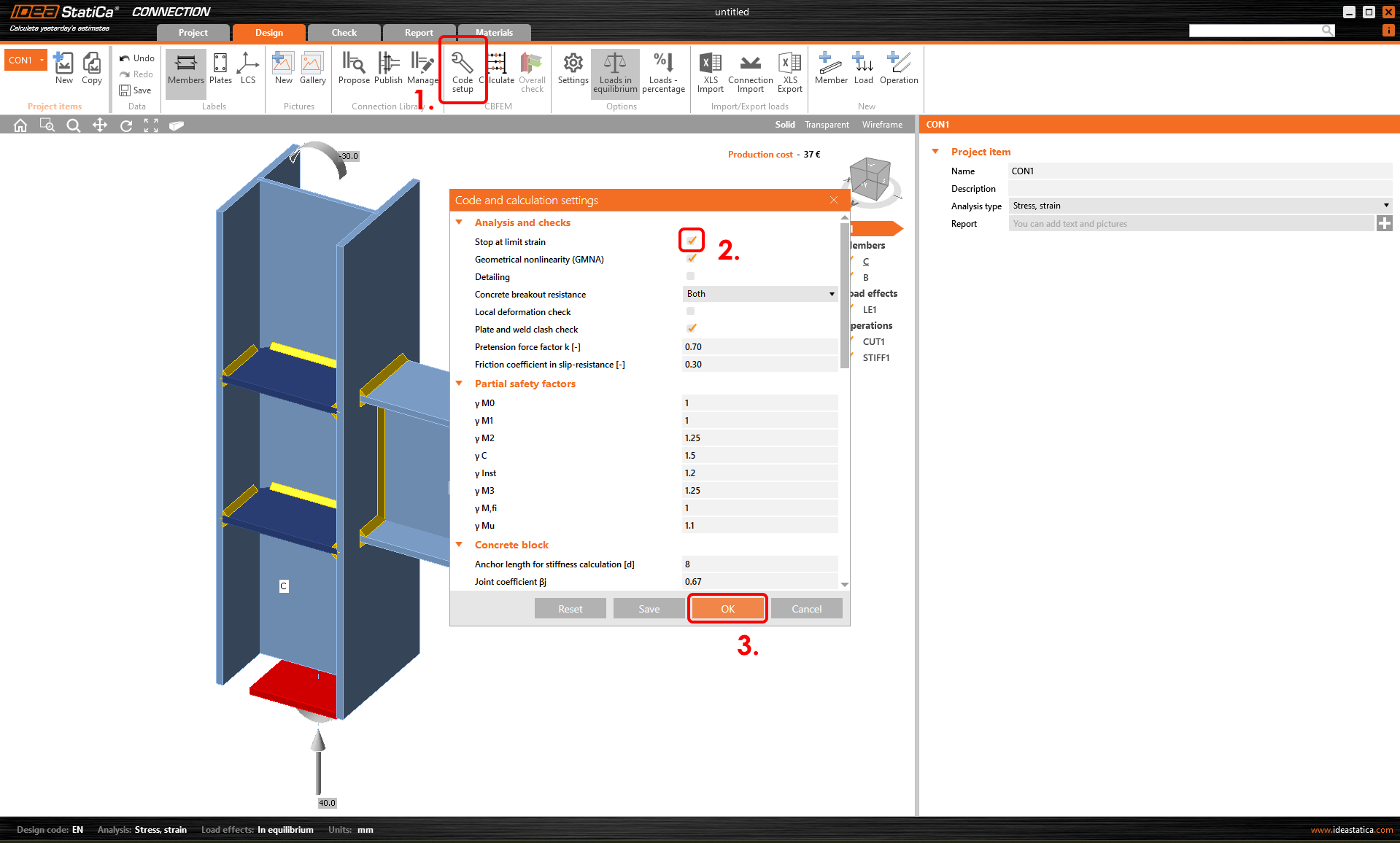

Se pretender ativar a funcionalidade Parar na deformação limite, selecione o botão Configuração normativa na barra de ferramentas superior, na secção Dimensionamento ou Verificação. O assistente Definições de norma e cálculo é apresentado.
Marque a caixa de verificação para Parar na deformação limite e confirme com OK.
