Todos os tipos de imperfeições são descritos no Fundo teórico do IDEA StatiCa Member. Em resumo, a imperfeição global é aplicada a todo o modelo estrutural, e a imperfeição local é aplicada a vigas, pilares ou pórticos individuais.
O IDEA StatiCa Member permite a aplicação das imperfeições locais às formas de encurvadura com amplitudes e0 em milímetros determinadas pelo utilizador. O valor e0 é calculado como um valor relativo relacionado com o comprimento do elemento. Se ambas as direções forem possíveis para a deflexão, é fundamental analisar ambas as formas de encurvadura - com sinais positivo + e negativo - de e0.
Normalmente, a primeira forma de encurvadura com a amplitude máxima de acordo com as diretrizes relevantes é suficiente. Mais formas de modo de encurvadura devem ser analisadas para modelos com múltiplos elementos analisados.
Existem diretrizes para cada norma sobre como determinar as imperfeições, que se introduzem no Member para a análise GMNIA.

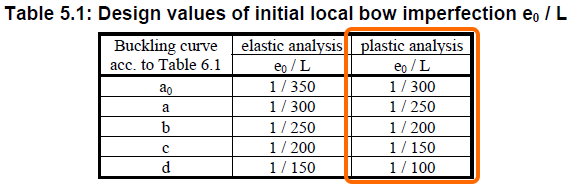

Por exemplo, no Eurocódigo, está descrito na EN 1993-1-1, Cl.5.3.2 (3). A amplitude da imperfeição e0 é calculada na Tabela 5.1, onde deve ser utilizada a análise plástica.
Para determinar a curva de encurvadura no separador, é necessário decidir, com base na forma de encurvadura apresentada na análise LBA no Member, se:

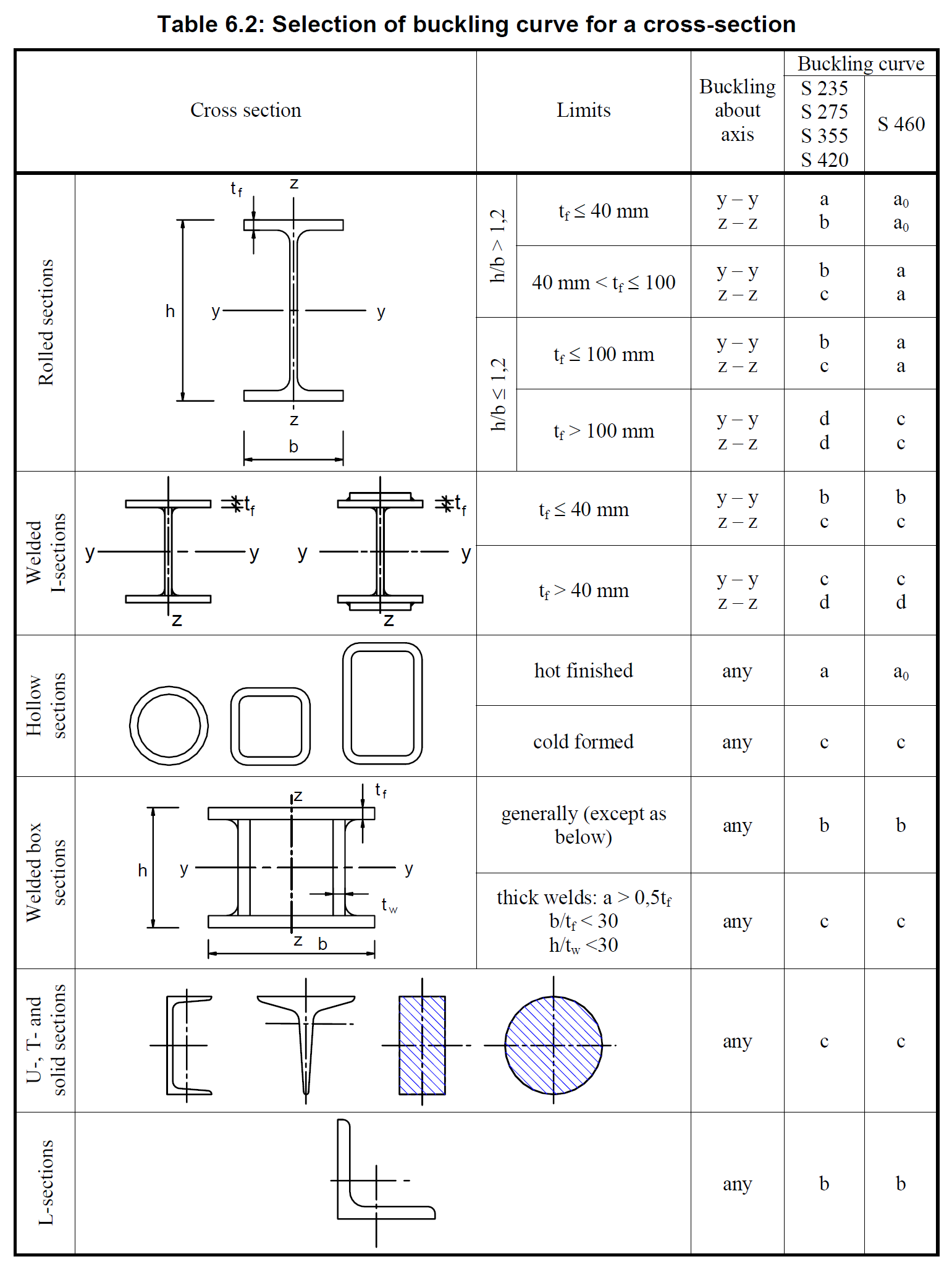

- O elemento está predominantemente comprimido, onde se espera encurvadura por flexão, torção ou torção-flexão, e utilizar a Tabela 6.2,

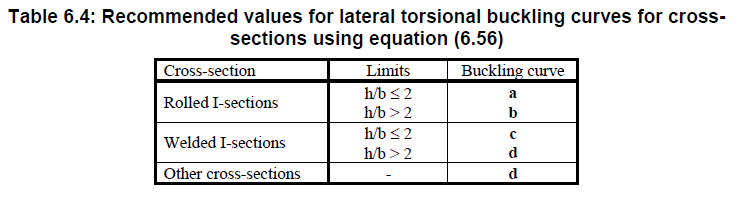

- Ou se o elemento está predominantemente fletido e o modo de rotura principal é a encurvadura lateral-torcional, e utilizar a Tabela 6.4.

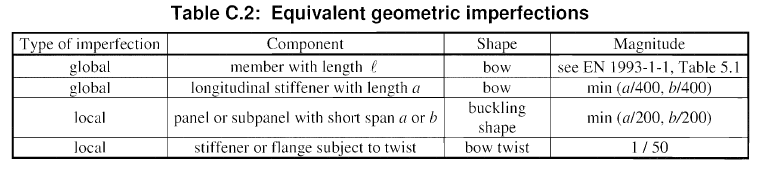

Para a encurvadura de painéis (alma de viga), banzos e enrijecedores, deve ser utilizada a tabela C.2 da EN 1993-1-5 para calcular os valores de imperfeição.

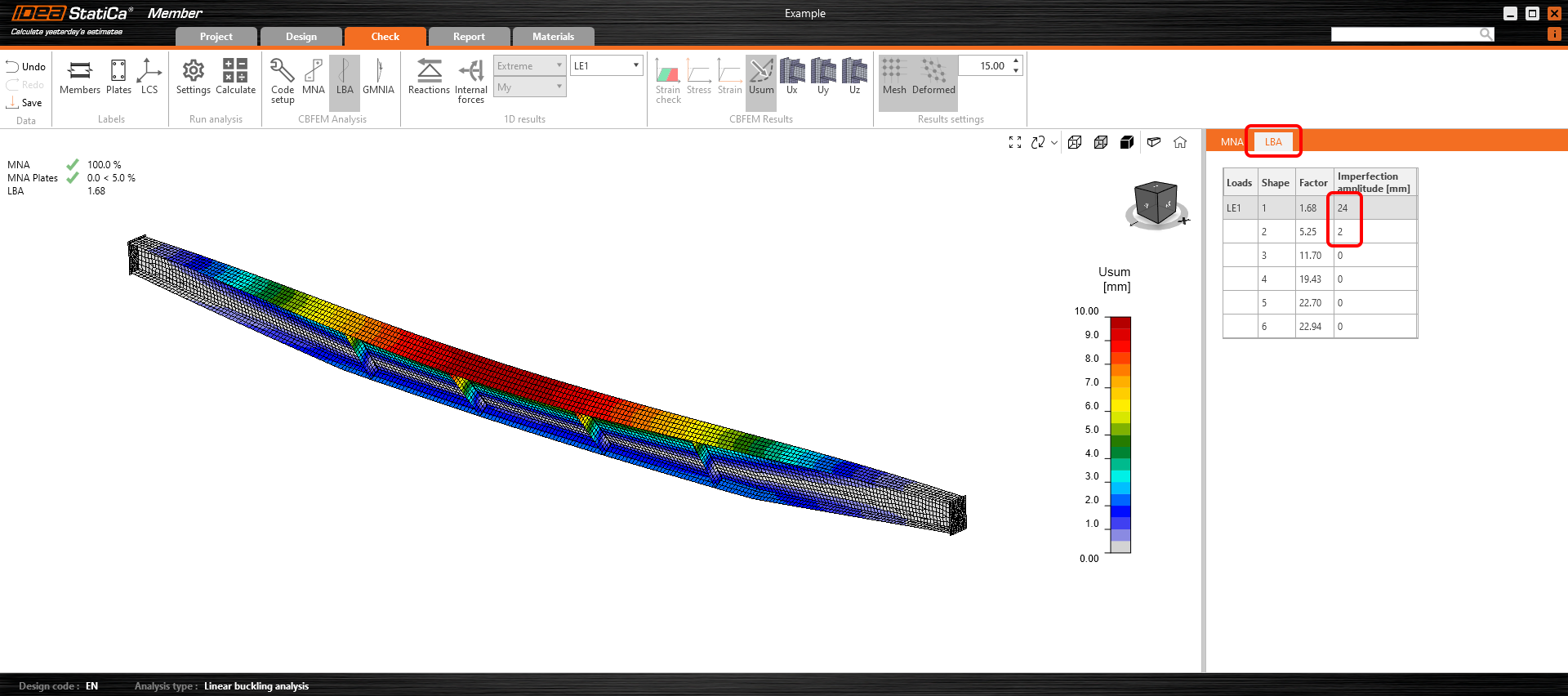

As amplitudes de imperfeição determinadas podem ser introduzidas no separador após a análise LBA (análise linear de encurvadura) e antes da análise GMNIA de 2.ª ordem (análise não linear geométrica e material com imperfeições).
Os valores positivo + e negativo - das imperfeições e0 devem ser aplicados consecutivamente, e os resultados mais desfavoráveis devem ser considerados relevantes. Se as imperfeições forem aplicadas a mais formas de encurvadura, todas as combinações possíveis de valores de imperfeição + e - devem ser calculadas.
