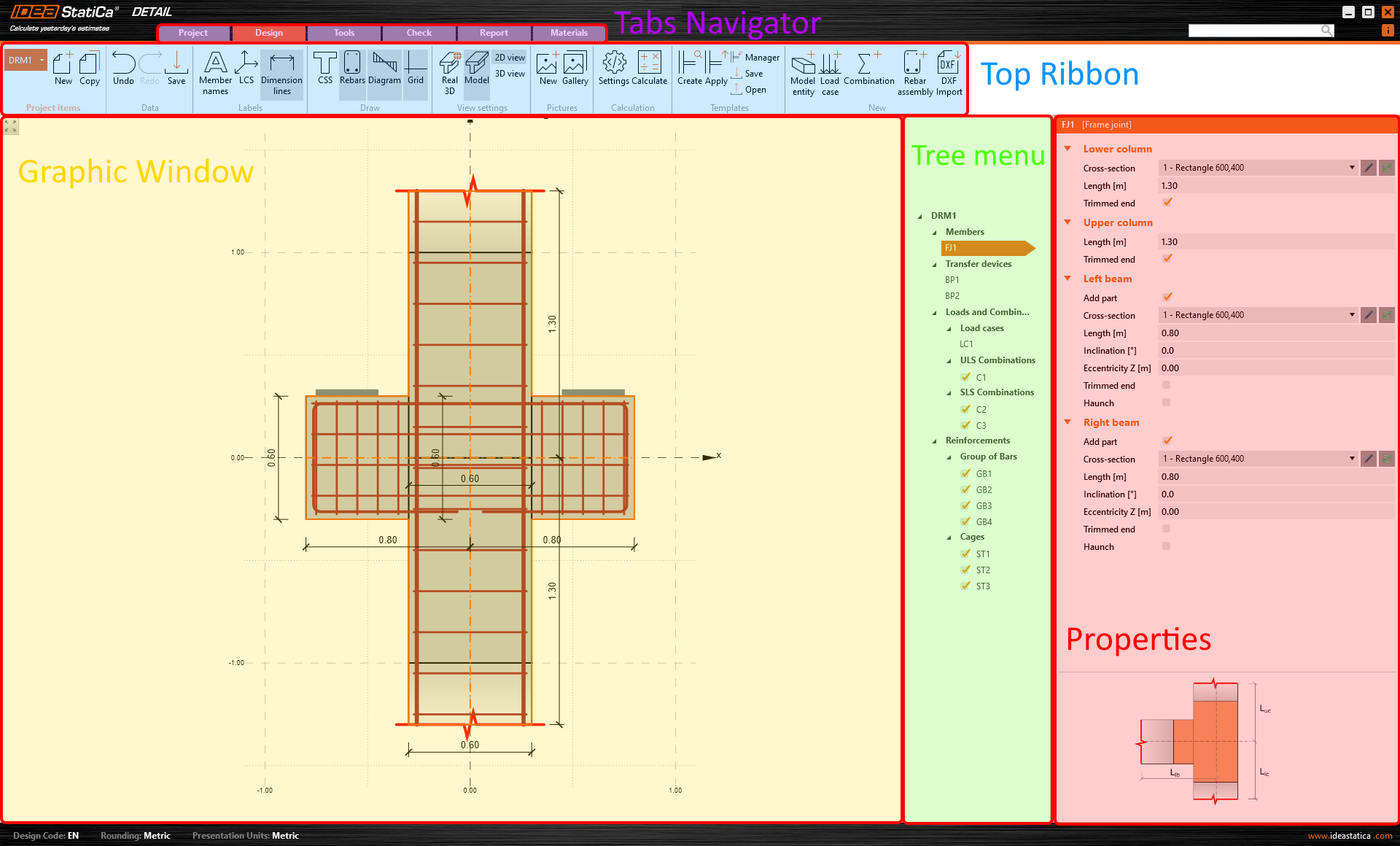

A aplicação está dividida em várias secções. Para melhor compreensão, vamos identificá-las e explicá-las.
- Navegador de Separadores
- Friso Superior
- Propriedades
- Janela Gráfica
- Menu em árvore
Navegador de Separadores
O Navegador de Separadores é um elemento de controlo gráfico sob a forma de barras de ferramentas divididas em vários separadores. Por outras palavras, são disponibilizados diferentes conjuntos de barras de ferramentas para etapas específicas da modelação.
Friso Superior
No friso superior, encontrará conjuntos distintos de barras de ferramentas, cada um concebido para etapas específicas do processo de modelação. Sob estas barras de ferramentas, encontrará os passos a seguir na criação e edição do modelo.
Propriedades
Nesta secção, introduz todos os dados. O esquema da secção Propriedades varia de acordo com a etapa específica do Friso Superior.
As Propriedades são sempre apresentadas. Os restantes separadores variam de acordo com a etapa específica, uma vez que estão disponíveis diferentes opções quando, por exemplo, se altera a geometria ou se verificam os resultados.
Janela Gráfica
Esta é a janela gráfica principal da aplicação. Aqui poderá ver todas as alterações e vistas que configurou no projeto. Pode controlar o modelo apresentado nas definições de vista no Friso Superior. Pode alternar entre vistas 2D ou 3D e vistas Real 3D ou Modelo.

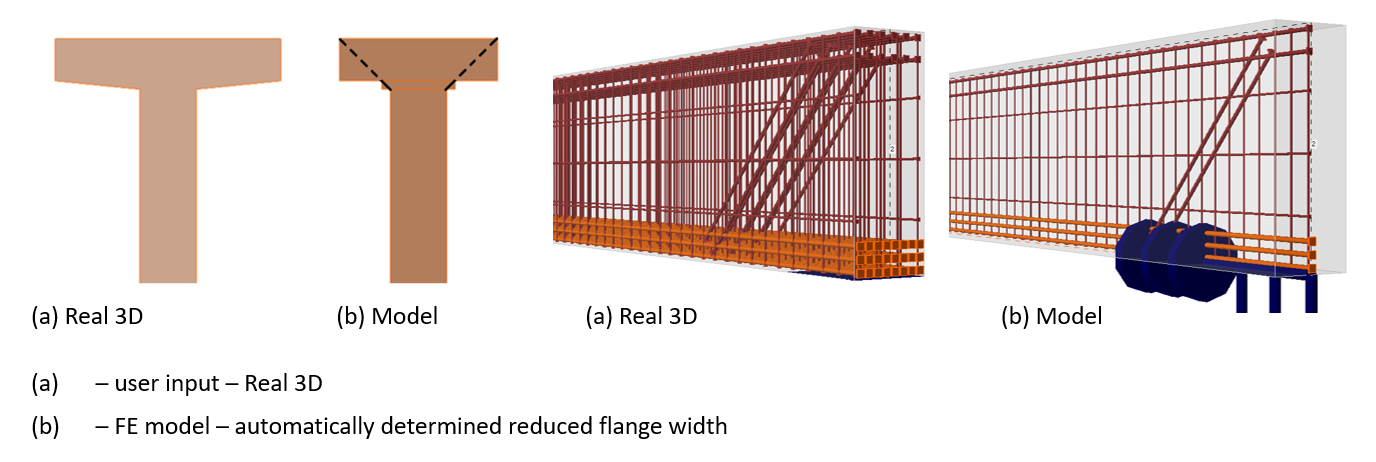

Se a vista Real 3D estiver ativada, é apresentada a entrada do utilizador (sem modificação). Se a vista Modelo estiver ativada, é apresentada a vista determinada automaticamente com largura de banzo reduzida. Note também a diferença entre as vistas Real 3D e Modelo da armadura.
Para mais informações, consulte o artigo da base de conhecimento:
- Modificação geométrica de secções transversais.
Menu em árvore
Um menu em árvore refere-se a uma navegação hierárquica representada como uma lista em forma de árvore. Esta representação visual ajuda a compreender facilmente as relações e a hierarquia do conteúdo na interface do software. É ajustado de acordo com a etapa específica do processo de modelação.
Barra de pesquisa
Quando precisar de ajuda, escreva palavras-chave que descrevam o problema na Barra de pesquisa. Será imediatamente redirecionado para o centro de suporte.
