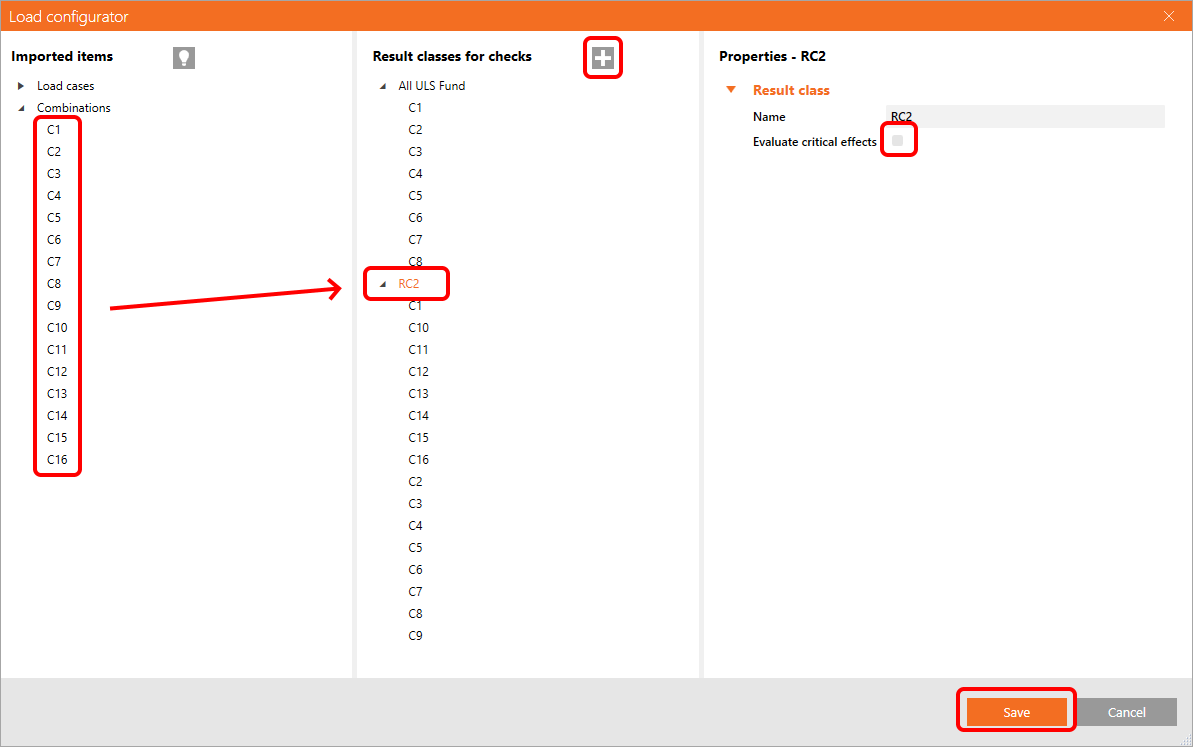

Quando a opção Avaliar efeitos críticos* está ativada no Configurador de cargas no Checkbot, o seguinte algoritmo é executado para cada ligação (quando é criada ou quando a Atualização de cargas é forçada).
Para cada Caso de carga e Combinação de ações numa classe de resultados atribuída à ligação, o algoritmo procura os extremos positivos e negativos de cada um dos seis esforços internos em cada elemento (N, Vy, Vz, My, Mz, Mx). Por exemplo, para uma ligação com 4 elementos, encontra no máximo 2x4x6 = 48 efeitos de carga críticos (2 extremos - positivo e negativo, 4 elementos, 6 esforços internos). Na prática, este número é frequentemente inferior, uma vez que um efeito de carga produz geralmente vários extremos de esforços internos.
Quando existe uma Combinação Envolvente atribuída à classe de resultados importada, este algoritmo é utilizado independentemente do estado da caixa de verificação Avaliar efeitos críticos (está sempre ativa e não pode ser desativada).
Isto pode ser ignorado eliminando a combinação envolvente da classe de resultados atual ou criando uma nova classe de resultados no Configurador de cargas e adicionando os efeitos de carga selecionados a esta nova classe de resultados, mantendo a opção Avaliar efeitos críticos desativada.
É necessário executar a Atualização de cargas após fechar a janela do Configurador de cargas (localizada no canto superior direito da coluna direita no Checkbot).
Os extremos de carga também podem ser filtrados diretamente na aplicação Connection utilizando a função Calcular extremos de carga. Leia mais sobre isto no artigo Seleção de Extremos de Carga.
* A função Avaliar efeitos críticos foi removida e substituída pela função Calcular extremos de carga desde a versão 25.1.2.
