Quando Valuta effetti critici* è selezionato nel Configuratore di carico in Checkbot, il seguente algoritmo viene eseguito per ogni collegamento (quando viene creato o quando l'Aggiornamento del carico viene forzato).
Per ogni Caso di carico e Combinazione di carico in una classe di risultati assegnata al collegamento, l'algoritmo cerca gli estremi positivi e negativi di ciascuna delle sei forze interne su ogni elemento (N, Vy, Vz, My, Mz, Mx). Ad esempio, per un collegamento con 4 elementi, trova un massimo di 2x4x6 = 48 effetti di carico critici (2 estremi - positivo e negativo, 4 elementi, 6 forze interne). In realtà, questo numero è spesso inferiore poiché un effetto del carico produce solitamente più estremi di forza interna.
Quando è assegnata una Combinazione Inviluppo alla classe di risultati importata, questo algoritmo viene utilizzato indipendentemente dallo stato della casella di controllo Valuta effetti critici (è sempre attivo e non può essere disattivato).

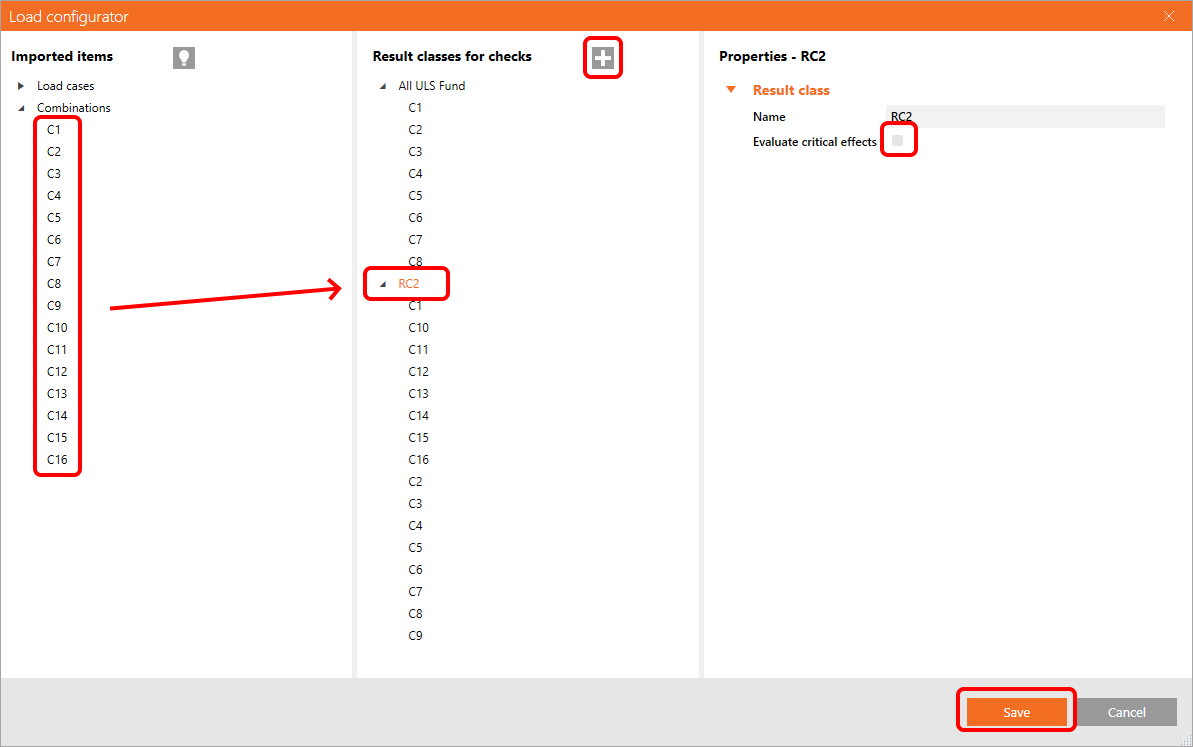

Ciò può essere ignorato eliminando la combinazione inviluppo dalla classe di risultati corrente oppure creando una nuova classe di risultati nel Configuratore di carico e aggiungendo gli effetti del carico selezionati a questa nuova classe di risultati, mantenendo deselezionata l'opzione Valuta effetti critici.
È necessario richiamare l'Aggiornamento del carico dopo aver chiuso la finestra del Configuratore di carico (situata nell'angolo in alto a destra della colonna di destra in Checkbot).
Gli estremi di carico possono essere filtrati anche direttamente nell'applicazione Connection utilizzando la funzione Calcola estremi di carico. Per ulteriori informazioni, consultare l'articolo Selezione degli estremi di carico.
* La funzione Valuta effetti critici è stata rimossa e sostituita dalla funzione Calcola estremi di carico a partire dalla versione 25.1.2.
