Sobre o Edifício Marshall
Com aproximadamente 18 100 m² de espaço, o Edifício Marshall é o projeto mais recente do programa de requalificação do campus da London School of Economics and Political Science (LSE). Com o empreiteiro geral Mace – a empresa internacional de consultoria e construção – a liderar a execução, o novo edifício emblemático terá dez pisos superiores e dois pisos de cave, e albergará o Marshall Institute for Philanthropy and Social Entrepreneurship, fundado por Sir Thomas Hughes-Hallett e Sir Paul Marshall para melhorar o impacto, a eficácia e o apelo das contribuições privadas para o bem público.
Perspetiva interior. Imagem © Grafton Architects
No geral, o Edifício Marshall é uma estrutura com estrutura em betão, mas no seu interior existem vários elementos de estrutura metálica integrados, introduzidos para fornecer a capacidade estrutural necessária, concretizar a visão arquitetónica pretendida e manter perfis estruturais mais esbeltos.

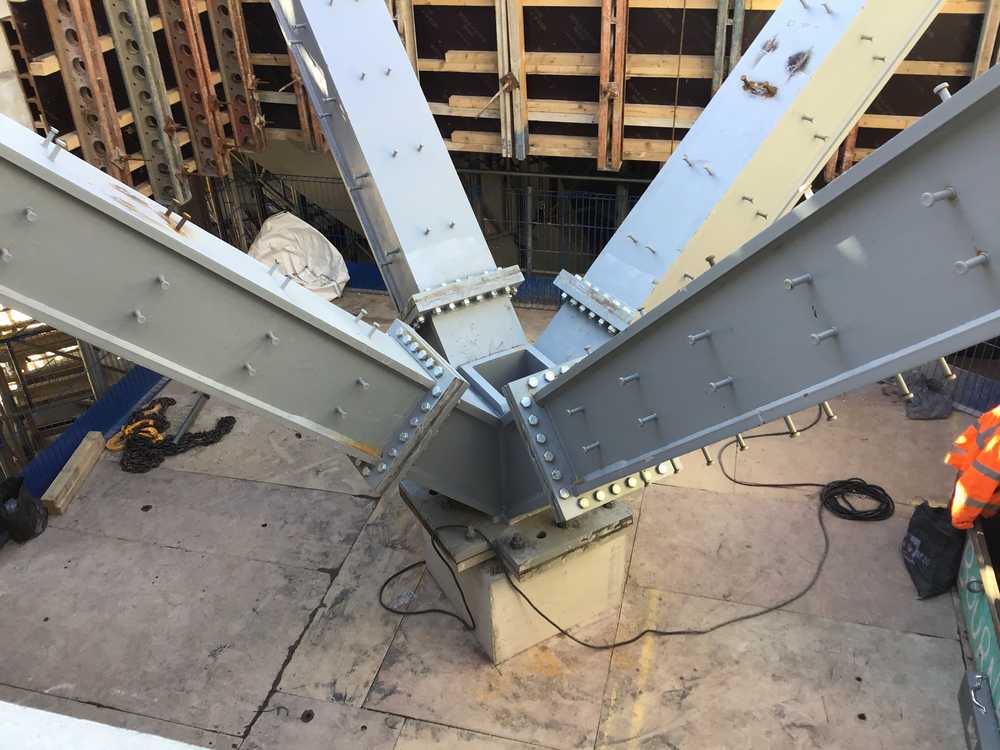

Toda a estrutura metálica ficará oculta no edifício concluído, uma vez que será totalmente revestida em betão para se integrar com as estruturas adjacentes. No entanto, dois dos elementos mais notáveis formados em estrutura metálica são duas estruturas em forma de árvore, que ajudam a criar áreas de planta aberta e a transferir uniformemente cargas substanciais para as fundações.

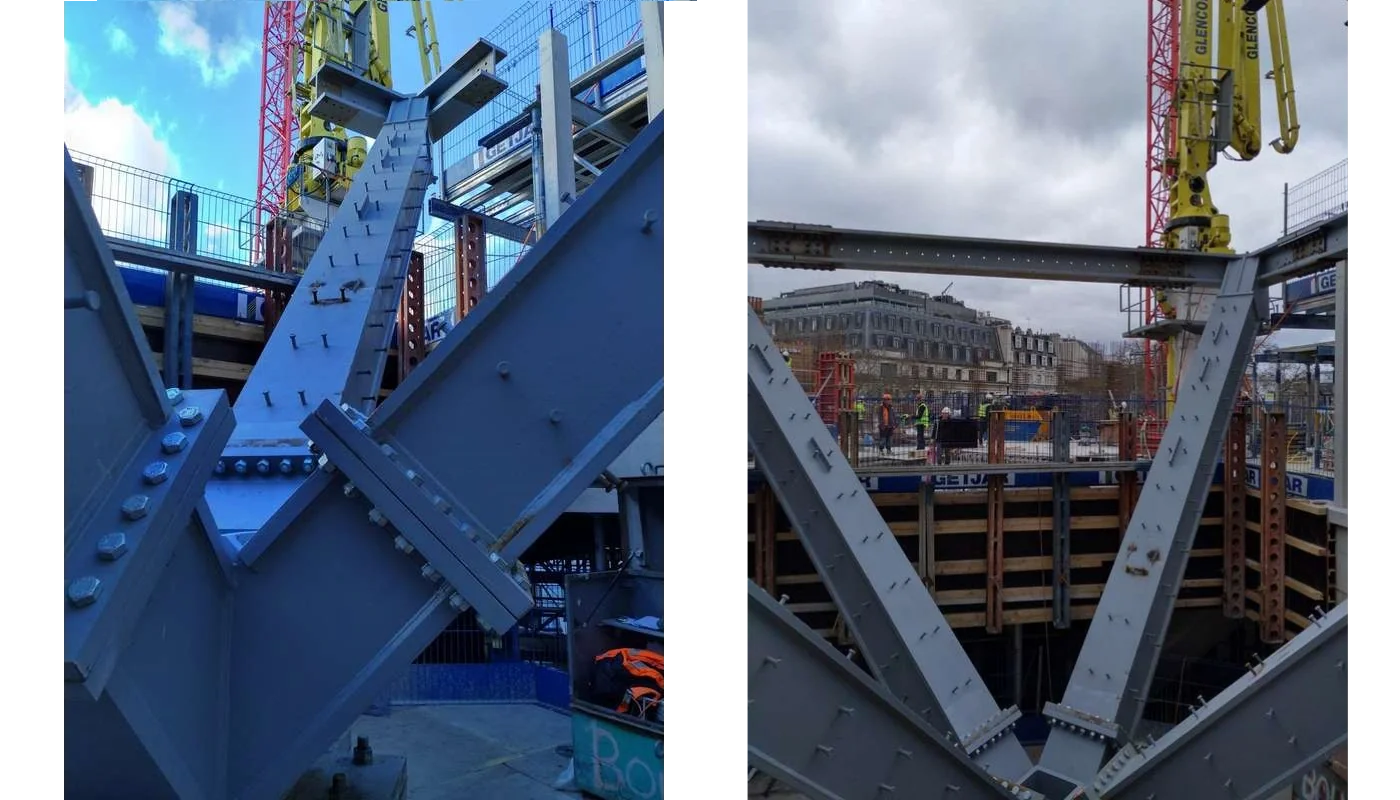

Elemento de ligação de aço. Imagem © Bourne Group
O aço foi utilizado para as árvores, uma vez que os quatro ramos suportam coletivamente aproximadamente 3 500 t, o que não era viável em betão tendo em conta as zonas estruturais disponíveis. O aço foi também escolhido como a forma de construção mais adequada devido à concentração do efeito da ação proveniente de pilares inclinados.
A conclusão do Edifício Marshall está prevista para o início do semestre de outono de 2021.
Utilização do IDEA StatiCa
A equipa de projeto do Grupo Bourne criou modelos no IDEA StatiCa para dimensionar as ligações de todos os ramos metálicos que compõem as árvores, aplicando as cargas em cada uma das localizações individuais dos acopladores.
Isto proporcionou uma boa representação do comportamento dos nós sob as cargas complexas a que estavam sujeitos. Além disso, devido à geometria única dos nós, determinar uma sequência de fabrico que permitisse um acesso adequado a todas as soldaduras foi, de facto, um desafio.

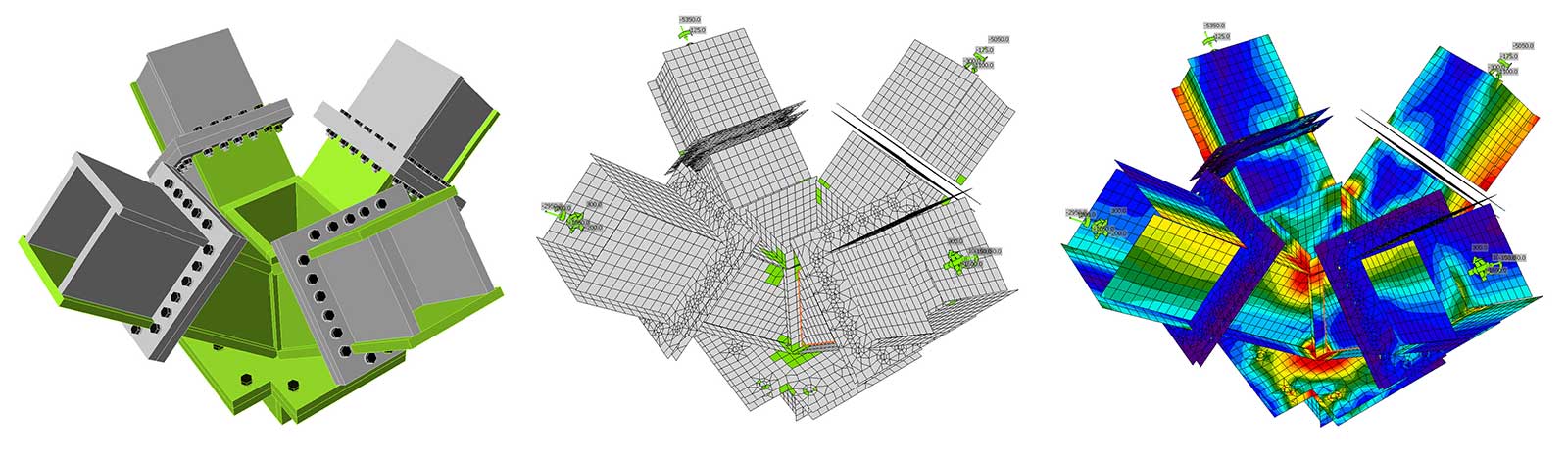

O IDEA StatiCa permitiu à equipa identificar visualmente as tensões máximas que atravessam o material e dimensionar individualmente cada elemento e a respetiva soldadura que compõem os nós
Resultados

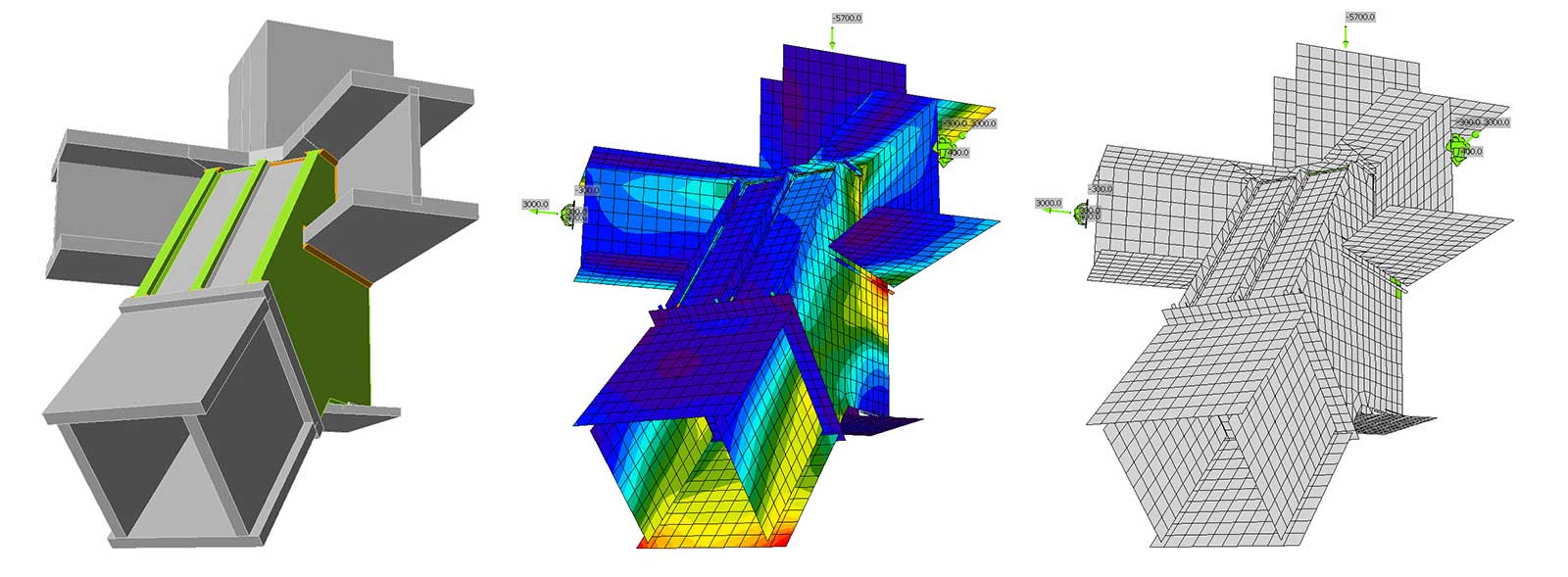

A utilização do IDEA StatiCa para realizar a análise destas ligações permitiu aplicar 16 combinações de carga distintas à junta, poupando tempo ao calcular automaticamente as tensões mais desfavoráveis nos nós. Devido à complexidade de algumas das geometrias das chapas, estas foram desenhadas em 2D em CAD para poderem ser importadas diretamente para os modelos do IDEA StatiCa como um perfil ao qual foi atribuída uma espessura.
Widget #NaN: testimonial
Name: Steel - EMEA - Mark Hill - Testimonial - Bourne Group - UK - IDEA StatiCa allows a stress analysis
ID: b7f51168-a3cc-4037-a079-db848bdcf8cf
Show Raw Data
{
"companies": {
"name": "Company",
"type": "modular_content",
"value": [
"bourne_group_ltd"
],
"linkedItems": [
{
"elements": {
"name": {
"name": "Company name",
"type": "text",
"value": "Bourne Group Ltd"
},
"company_types": {
"name": "Company type",
"type": "taxonomy",
"value": [
{
"name": "Fabricator",
"codename": "fabricator"
}
],
"taxonomyGroup": "company_type"
},
"perex": {
"name": "Perex",
"type": "text",
"value": "O Bourne Group, fundado em 1946, é um dos principais especialistas do Reino Unido no fornecimento, fabricação e instalação de projetos de estruturas metálicas para uma vasta gama de setores de mercado, incluindo Aviação, Comercial, Infraestrutura, Energia e projetos complexos de reabilitação. Com uma faturação do Grupo superior a £70 milhões, o Bourne Group é um dos maiores especialistas em estruturas metálicas do Reino Unido, por volume de negócios, mantém-se de capital privado e gere e emprega mais de 200 profissionais de construção a nível nacional."
},
"content": {
"images": [],
"linkedItemCodenames": [],
"linkedItems": [],
"links": [],
"name": "Content",
"type": "rich_text",
"value": "<p><br></p>"
},
"logo": {
"name": "Logo",
"type": "asset",
"value": [
{
"name": "bourne.png",
"description": null,
"type": "image/png",
"size": 17853,
"url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/7bc06f12-e700-4c46-a678-23a04e14314f/bourne.png",
"width": 450,
"height": 316,
"renditions": {}
}
]
},
"website": {
"name": "Website",
"type": "text",
"value": "https://www.bournegroup.ltd"
},
"country_74e5565__countries": {
"name": "Country",
"type": "custom",
"value": "[\"GB\"]"
},
"regions": {
"name": "Region",
"type": "taxonomy",
"value": [
{
"name": "EMEA",
"codename": "emea"
}
],
"taxonomyGroup": "region"
},
"content_priority__value": {
"name": "Content priority value",
"type": "number",
"value": 50
},
"url_slug": {
"name": "Url slug",
"type": "url_slug",
"value": "bourne-group-ltd"
},
"unique_url_slug": {
"name": "Unique URL slug",
"type": "custom",
"value": "[\"bourne-group-ltd\",\"[autogenerated]\"]"
},
"content_settings__sitemap": {
"name": "Show in sitemap",
"type": "multiple_choice",
"value": []
},
"content_settings__robots": {
"name": "Search engine indexing",
"type": "multiple_choice",
"value": []
},
"content_settings__is_hidden": {
"name": "Hidden nested content",
"type": "multiple_choice",
"value": []
},
"content_settings__is_topped": {
"name": "Topped",
"type": "multiple_choice",
"value": []
},
"metadata__page_title": {
"name": "Page title",
"type": "text",
"value": ""
},
"metadata__page_description": {
"name": "Page description",
"type": "text",
"value": ""
},
"metadata__page_keywords": {
"name": "Page keywords",
"type": "text",
"value": ""
},
"metadata__canonical_url": {
"name": "Canonical URL",
"type": "text",
"value": ""
},
"metadata__og_title": {
"name": "OG:title",
"type": "text",
"value": ""
},
"metadata__og_description": {
"name": "OG:description",
"type": "text",
"value": ""
},
"metadata__og_image": {
"name": "OG:image",
"type": "asset",
"value": []
},
"translation__translation_connector": {
"name": "Translation Connector",
"type": "taxonomy",
"value": [],
"taxonomyGroup": "languages"
},
"translation__force_translation": {
"name": "Force translation",
"type": "multiple_choice",
"value": []
},
"translation__translate_standalone_nested_content_items": {
"name": "Translate standalone nested content items",
"type": "multiple_choice",
"value": []
},
"translation__last_translation": {
"images": [],
"linkedItemCodenames": [],
"linkedItems": [],
"links": [],
"name": "Last translation",
"type": "rich_text",
"value": "<p>Translation info:</p>\n<ul>\n <li>cs-CZ: Never translated</li>\n <li>de-DE: Never translated</li>\n <li>en-US: Never translated</li>\n <li>es-ES: Never translated</li>\n <li>fr-FR: Never translated</li>\n <li>hu-HU: Never translated</li>\n <li>it-IT: Never translated</li>\n <li>nl-NL: Never translated</li>\n <li>pt-PT: Translated on 15.4.2026 17:04</li>\n <li>ro-RO: Never translated</li>\n <li>ru-RU: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n <li>Publish info is available only in the main language</li>\n</ul>"
},
"translation__ai_translated": {
"name": "AI translated",
"type": "multiple_choice",
"value": [
{
"name": "Translated",
"codename": "translated"
}
]
},
"page_tree_settings__page_label": {
"name": "Page label",
"type": "text",
"value": ""
},
"page_tree_settings__path_segment": {
"name": "Path segment",
"type": "text",
"value": ""
},
"page_tree_settings__breadcrumb_style": {
"name": "Breadcrumb style",
"type": "multiple_choice",
"value": []
},
"page_tree_settings__hide_in_breadcrumbs": {
"name": "Hide in breadcrumbs",
"type": "multiple_choice",
"value": []
}
},
"system": {
"codename": "bourne_group_ltd",
"collection": "default",
"id": "6832ad0d-353d-43be-8388-8cd4544ef178",
"language": "pt-PT",
"lastModified": "2026-04-15T15:04:25.239716Z",
"name": "Bourne Group Ltd",
"sitemapLocations": [],
"type": "company",
"workflowStep": "published",
"workflow": "default"
}
}
]
},
"text": {
"name": "Text",
"type": "text",
"value": "O IDEA StatiCa permite realizar uma análise de tensões em ligações muito complexas e o software é muito fácil de utilizar. Isto apoiou a nossa verificação normativa das ligações nos nós principais do The Marshall Building."
},
"author": {
"name": "Author",
"type": "text",
"value": "Mark Hill"
},
"author_position": {
"name": "Author position",
"type": "text",
"value": "Diretor Associado"
},
"author_photo": {
"name": "Author photo",
"type": "asset",
"value": [
{
"name": "Mark Hill.jpg",
"description": null,
"type": "image/jpeg",
"size": 19277,
"url": "https://assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/9893b18e-a31d-4751-bf46-b7ea5072acd8/Mark%20Hill.jpg",
"width": 400,
"height": 400,
"renditions": {}
}
]
},
"product_group": {
"name": "Product group",
"type": "taxonomy",
"value": [
{
"name": "Connection design",
"codename": "connection_design"
},
{
"name": "Steel",
"codename": "steel"
}
],
"taxonomyGroup": "product_group"
},
"region": {
"name": "Region",
"type": "taxonomy",
"value": [
{
"name": "EMEA",
"codename": "emea"
}
],
"taxonomyGroup": "region"
},
"show_on_company_detail": {
"name": "Show on Company detail",
"type": "multiple_choice",
"value": []
},
"translation__translation_connector": {
"name": "Translation Connector",
"type": "taxonomy",
"value": [],
"taxonomyGroup": "languages"
},
"translation__force_translation": {
"name": "Force translation",
"type": "multiple_choice",
"value": []
},
"translation__translate_standalone_nested_content_items": {
"name": "Translate standalone nested content items",
"type": "multiple_choice",
"value": []
},
"translation__last_translation": {
"images": [],
"linkedItemCodenames": [],
"linkedItems": [],
"links": [],
"name": "Last translation",
"type": "rich_text",
"value": "<p>Translation info:</p>\n<ul>\n <li>cs-CZ: Never translated</li>\n <li>de-DE: Never translated</li>\n <li>en-US: Never translated</li>\n <li>es-ES: Never translated</li>\n <li>fr-FR: Never translated</li>\n <li>hu-HU: Never translated</li>\n <li>it-IT: Never translated</li>\n <li>ko-KR: Never translated</li>\n <li>nl-NL: Never translated</li>\n <li>pl-PL: Never translated</li>\n <li>pt-PT: Translated on 12.5.2026 12:14</li>\n <li>ro-RO: Never translated</li>\n <li>ru-RU: Never translated</li>\n <li>th-TH: Never translated</li>\n <li>tr-TR: Never translated</li>\n <li>vi-VN: Never translated</li>\n <li>zh-CN: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n <li>Publish info is available only in the main language</li>\n</ul>"
},
"translation__ai_translated": {
"name": "AI translated",
"type": "multiple_choice",
"value": [
{
"name": "Translated",
"codename": "translated"
}
]
}
}
Mais informações sobre o Edifício Marshall:
| Arquiteto | Grafton Architects |
| Engenheiro Estrutural | AKT II |
| Empreiteiro de Estruturas Metálicas | Bourne Steel |
| Empreiteiro Geral | Mace |
| Cliente Principal | London School of Economics |
Mark Hill, Diretor Associado
Bourne Group Ltd
"O IDEA StatiCa permite realizar uma análise de tensões em ligações muito complexas e o software é muito fácil de utilizar. Isto apoiou o nosso dimensionamento das ligações para as ligações dos nós principais no Edifício Marshall."
Sobre o autor:
Mark Hill trabalha para o Grupo Bourne há 13 anos, tendo ingressado diretamente da Universidade no programa de formação de recém-licenciados da Bourne. É atualmente Diretor Associado do departamento de Engenharia da Bourne e gere o projeto estrutural em vários projetos.
Mais em: www.bournegroup.eu
