A Marshall Buildingről
Körülbelül 18 100 m² területet kínálva, a Marshall Building a London School of Economics and Political Science (LSE) kampuszszintű fejlesztési programjának legújabb projektje. A fővállalkozó Mace – a nemzetközi tanácsadó és építési vállalat – irányításával megvalósuló új zászlóshajó épületnek tíz felső emelete és két pinceszintje lesz, és helyet ad a Sir Thomas Hughes-Hallett és Sir Paul Marshall által alapított Marshall Institute for Philanthropy and Social Entrepreneurship intézetnek, amelynek célja a közjóhoz való magánhozzájárulások hatásának, eredményességének és vonzerejének javítása.
Belső perspektíva. Kép © Grafton Architects
A Marshall Building összességében betonvázas szerkezet, azonban a vázán belül számos integrált acélszerkezeti elem található, amelyeket a szükséges teherbírás biztosítása, a kívánt építészeti látványterv megvalósítása, valamint a karcsúbb szerkezeti profilok fenntartása érdekében alkalmaztak.

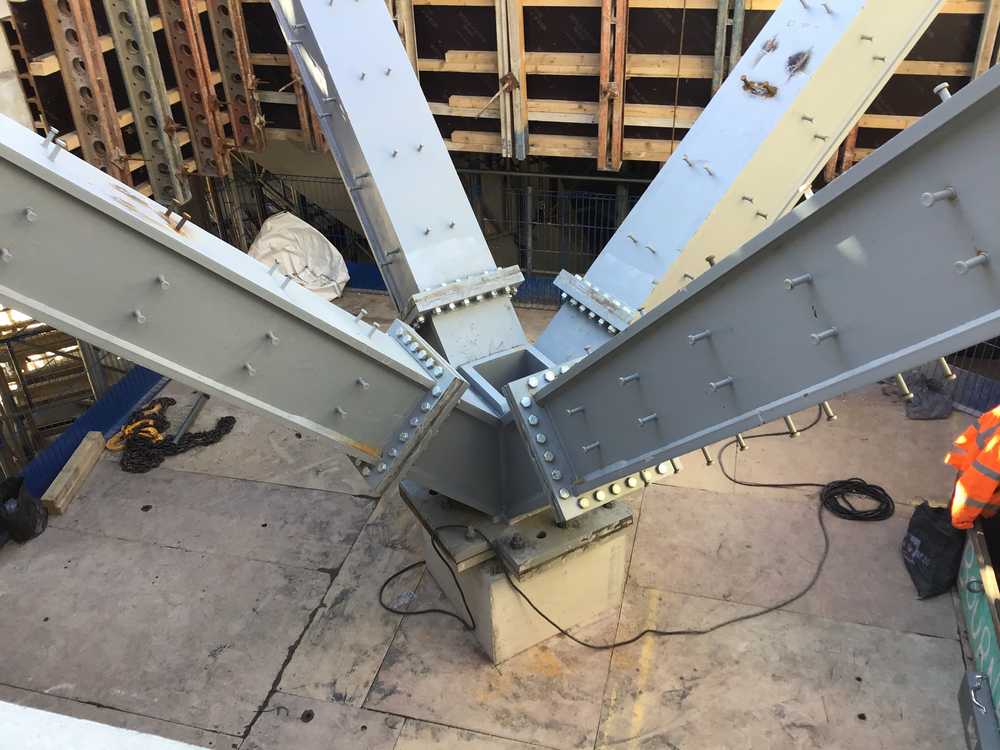

Az összes acélszerkezeti elem rejtve marad a kész épületben, mivel mindegyiket betonba ágyazzák, hogy illeszkedjen a szomszédos szerkezetekhez. Azonban az acélszerkezettel kialakított két legszembetűnőbb elem két faszerű struktúra, amelyek nyílt alaprajzú területek kialakítását segítik elő, és egyenletesen adják át a jelentős terheket az alapozásnak.

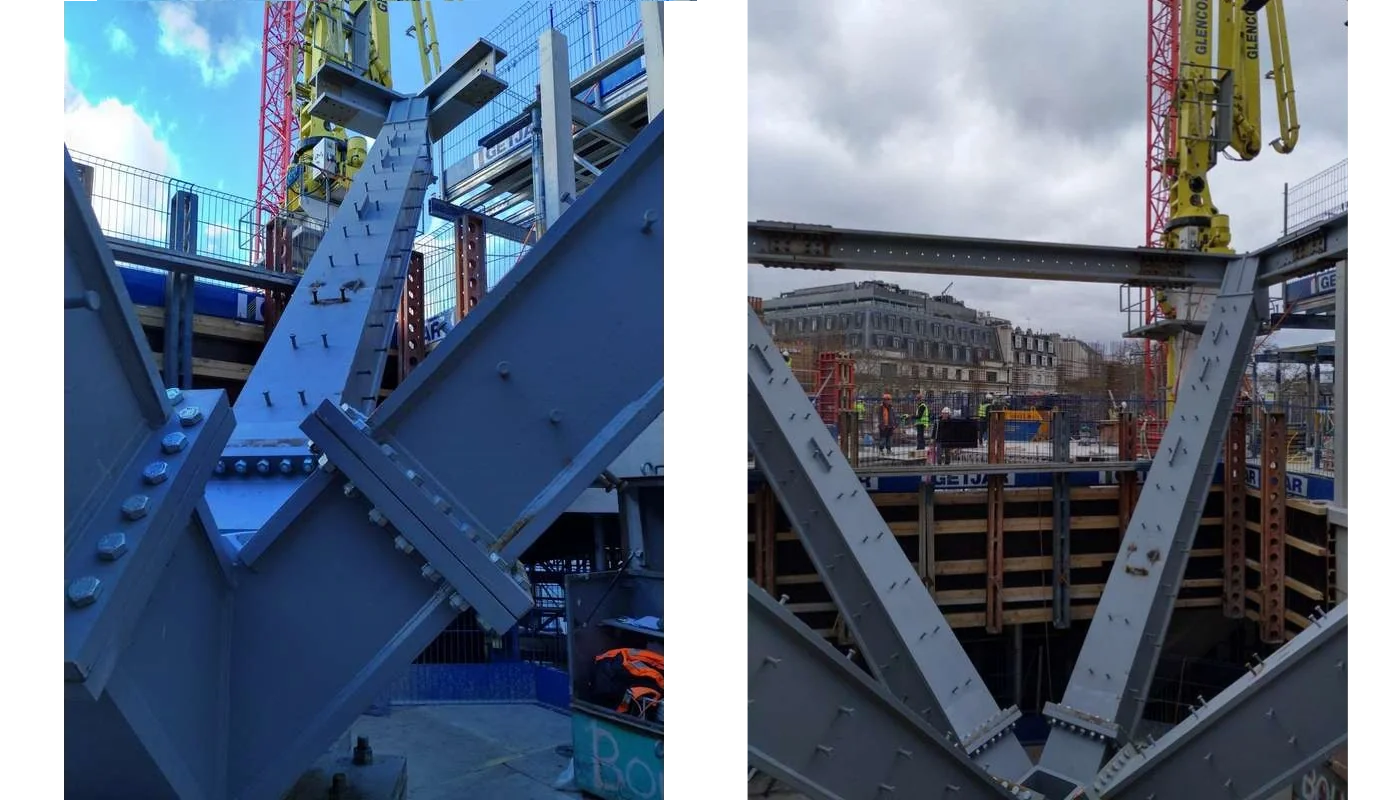

Acél kapcsolati elem. Kép © Bourne Group
A fákhoz acélt alkalmaztak, mivel a négy ág összesen körülbelül 3 500 t terhet hord, ami betonban nem lett volna megvalósítható az elérhető szerkezeti zónák miatt. Az acélt szintén a legmegfelelőbb építési formaként választották a ferde oszlopokból eredő koncentrált teherhatás miatt.
A Marshall Building várhatóan a 2021-es őszi szemeszter kezdetére készül el.
Az IDEA StatiCa alkalmazása
A Bourne Group tervezőcsapata modelleket készített az IDEA StatiCa-ban a fákat alkotó összes acélág kapcsolatainak megtervezéséhez, az egyes csatlakozási pontokon alkalmazva a terheket.
Ez jó képet adott arról, hogyan viselkednek a csomópontok az összetett terhelés alatt. Továbbá, a csomópontok egyedi szerkezete miatt valódi kihívást jelentett olyan gyártási sorrendet meghatározni, amely megfelelő hozzáférést biztosít az összes hegesztéshez.

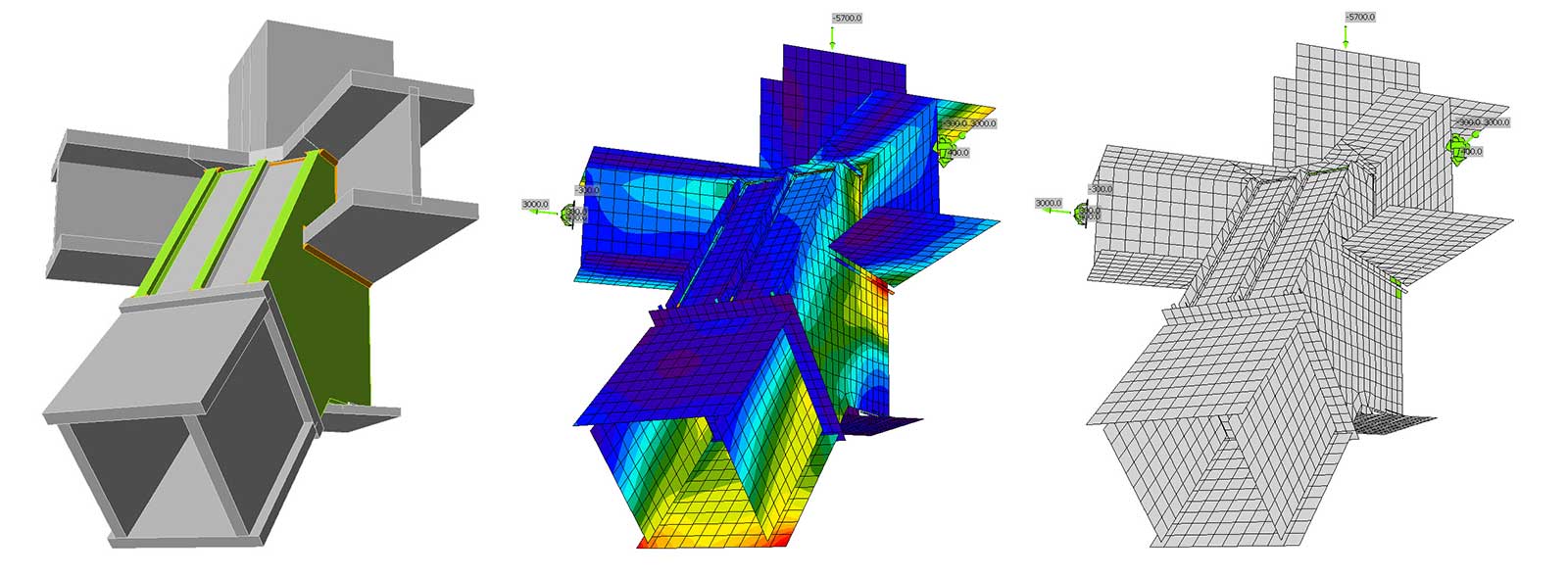

Az IDEA StatiCa lehetővé tette a csapat számára , hogy vizuálisan azonosítsák az anyagon átmenő csúcsfeszültségeket, és egyenként méretezzék meg az egyes elemeket és azok hegesztéseit, amelyek a csomópontokat alkotják
Eredmények

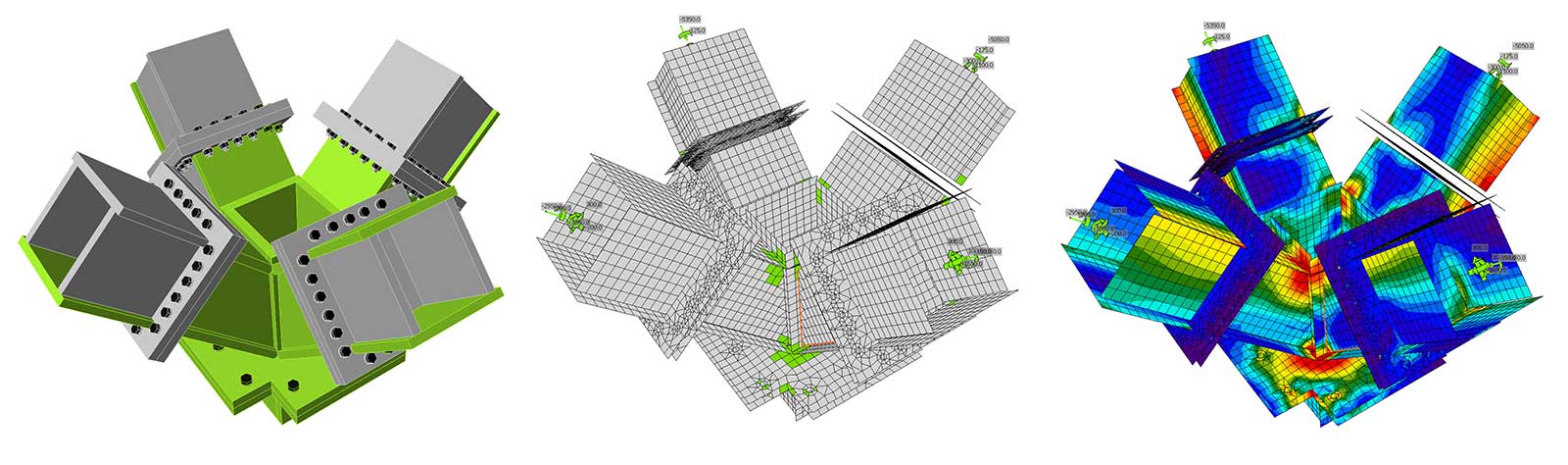

Az IDEA StatiCa alkalmazásával elvégzett kapcsolatelemzés lehetővé tette, hogy 16 különálló teherkombinációt alkalmazzanak a csomópontra, időt takarítva meg a csomópontokon átmenő legrosszabb esetbeli feszültségek automatikus kiszámításával. Egyes lemezgeometriák összetettsége miatt azokat 2D-ben rajzolták meg CAD-ben, hogy közvetlenül importálhatók legyenek az IDEA StatiCa modellekbe profilként, és vastagságot lehessen hozzájuk rendelni.
Widget #NaN: testimonial
Name: Steel - EMEA - Mark Hill - Testimonial - Bourne Group - UK - IDEA StatiCa allows a stress analysis
ID: b7f51168-a3cc-4037-a079-db848bdcf8cf
Show Raw Data
{
"companies": {
"name": "Company",
"type": "modular_content",
"value": [
"bourne_group_ltd"
],
"linkedItems": [
{
"elements": {
"name": {
"name": "Company name",
"type": "text",
"value": "Bourne Group Ltd"
},
"company_types": {
"name": "Company type",
"type": "taxonomy",
"value": [
{
"name": "Fabricator",
"codename": "fabricator"
}
],
"taxonomyGroup": "company_type"
},
"perex": {
"name": "Perex",
"type": "text",
"value": "A Bourne Group, amelyet 1946-ban alapítottak, az Egyesült Királyság egyik vezető szakértője a szerkezeti acélszerkezeti projektek szállítása, gyártása és telepítése terén, számos piaci szegmensben, beleértve a repülést, a kereskedelmet, az infrastruktúrát, az energiát és az összetett felújítási projekteket. A csoport több mint 70 millió font forgalmával a Bourne Group az Egyesült Királyság egyik legnagyobb szerkezeti acélszerkezeti szakértője bevétel alapján, magántulajdonban marad, és országosan több mint 200 építési szakembert alkalmaz és irányít."
},
"content": {
"images": [],
"linkedItemCodenames": [],
"linkedItems": [],
"links": [],
"name": "Content",
"type": "rich_text",
"value": "<p><br></p>"
},
"logo": {
"name": "Logo",
"type": "asset",
"value": [
{
"name": "bourne.png",
"description": null,
"type": "image/png",
"size": 17853,
"url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/7bc06f12-e700-4c46-a678-23a04e14314f/bourne.png",
"width": 450,
"height": 316,
"renditions": {}
}
]
},
"website": {
"name": "Website",
"type": "text",
"value": "https://www.bournegroup.ltd"
},
"country_74e5565__countries": {
"name": "Country",
"type": "custom",
"value": "[\"GB\"]"
},
"regions": {
"name": "Region",
"type": "taxonomy",
"value": [
{
"name": "EMEA",
"codename": "emea"
}
],
"taxonomyGroup": "region"
},
"content_priority__value": {
"name": "Content priority value",
"type": "number",
"value": 50
},
"url_slug": {
"name": "Url slug",
"type": "url_slug",
"value": "bourne-group-ltd"
},
"unique_url_slug": {
"name": "Unique URL slug",
"type": "custom",
"value": "[\"bourne-group-ltd\",\"[autogenerated]\"]"
},
"content_settings__sitemap": {
"name": "Show in sitemap",
"type": "multiple_choice",
"value": []
},
"content_settings__robots": {
"name": "Search engine indexing",
"type": "multiple_choice",
"value": []
},
"content_settings__is_hidden": {
"name": "Hidden nested content",
"type": "multiple_choice",
"value": []
},
"content_settings__is_topped": {
"name": "Topped",
"type": "multiple_choice",
"value": []
},
"metadata__page_title": {
"name": "Page title",
"type": "text",
"value": ""
},
"metadata__page_description": {
"name": "Page description",
"type": "text",
"value": ""
},
"metadata__page_keywords": {
"name": "Page keywords",
"type": "text",
"value": ""
},
"metadata__canonical_url": {
"name": "Canonical URL",
"type": "text",
"value": ""
},
"metadata__og_title": {
"name": "OG:title",
"type": "text",
"value": ""
},
"metadata__og_description": {
"name": "OG:description",
"type": "text",
"value": ""
},
"metadata__og_image": {
"name": "OG:image",
"type": "asset",
"value": []
},
"translation__translation_connector": {
"name": "Translation Connector",
"type": "taxonomy",
"value": [],
"taxonomyGroup": "languages"
},
"translation__force_translation": {
"name": "Force translation",
"type": "multiple_choice",
"value": []
},
"translation__translate_standalone_nested_content_items": {
"name": "Translate standalone nested content items",
"type": "multiple_choice",
"value": []
},
"translation__last_translation": {
"images": [],
"linkedItemCodenames": [],
"linkedItems": [],
"links": [],
"name": "Last translation",
"type": "rich_text",
"value": "<p>Translation info:</p>\n<ul>\n <li>cs-CZ: Never translated</li>\n <li>de-DE: Never translated</li>\n <li>en-US: Never translated</li>\n <li>es-ES: Never translated</li>\n <li>fr-FR: Never translated</li>\n <li>hu-HU: Translated on 1.4.2026 16:25</li>\n <li>it-IT: Never translated</li>\n <li>nl-NL: Never translated</li>\n <li>pt-PT: Never translated</li>\n <li>ro-RO: Never translated</li>\n <li>ru-RU: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n <li>Publish info is available only in the main language</li>\n</ul>"
},
"translation__ai_translated": {
"name": "AI translated",
"type": "multiple_choice",
"value": [
{
"name": "Translated",
"codename": "translated"
}
]
},
"page_tree_settings__page_label": {
"name": "Page label",
"type": "text",
"value": ""
},
"page_tree_settings__path_segment": {
"name": "Path segment",
"type": "text",
"value": ""
},
"page_tree_settings__breadcrumb_style": {
"name": "Breadcrumb style",
"type": "multiple_choice",
"value": []
},
"page_tree_settings__hide_in_breadcrumbs": {
"name": "Hide in breadcrumbs",
"type": "multiple_choice",
"value": []
}
},
"system": {
"codename": "bourne_group_ltd",
"collection": "default",
"id": "6832ad0d-353d-43be-8388-8cd4544ef178",
"language": "hu-HU",
"lastModified": "2026-04-01T14:25:11.8521639Z",
"name": "Bourne Group Ltd",
"sitemapLocations": [],
"type": "company",
"workflowStep": "published",
"workflow": "default"
}
}
]
},
"text": {
"name": "Text",
"type": "text",
"value": "Az IDEA StatiCa lehetővé teszi nagyon összetett kapcsolatok feszültségelemzésének elvégzését, és a szoftver rendkívül könnyen kezelhető. Ez nagyban segítette a The Marshall Building főcsomóponti kapcsolatainak tervezését."
},
"author": {
"name": "Author",
"type": "text",
"value": "Mark Hill"
},
"author_position": {
"name": "Author position",
"type": "text",
"value": "Ügyvezető igazgatóhelyettes"
},
"author_photo": {
"name": "Author photo",
"type": "asset",
"value": [
{
"name": "Mark Hill.jpg",
"description": null,
"type": "image/jpeg",
"size": 19277,
"url": "https://preview-assets-us-01.kc-usercontent.com:443/66e7a155-be94-0096-73e6-c55dfc7e5788/9893b18e-a31d-4751-bf46-b7ea5072acd8/Mark%20Hill.jpg",
"width": 400,
"height": 400,
"renditions": {}
}
]
},
"product_group": {
"name": "Product group",
"type": "taxonomy",
"value": [
{
"name": "Connection design",
"codename": "connection_design"
},
{
"name": "Steel",
"codename": "steel"
}
],
"taxonomyGroup": "product_group"
},
"region": {
"name": "Region",
"type": "taxonomy",
"value": [
{
"name": "EMEA",
"codename": "emea"
}
],
"taxonomyGroup": "region"
},
"show_on_company_detail": {
"name": "Show on Company detail",
"type": "multiple_choice",
"value": []
},
"translation__translation_connector": {
"name": "Translation Connector",
"type": "taxonomy",
"value": [],
"taxonomyGroup": "languages"
},
"translation__force_translation": {
"name": "Force translation",
"type": "multiple_choice",
"value": []
},
"translation__translate_standalone_nested_content_items": {
"name": "Translate standalone nested content items",
"type": "multiple_choice",
"value": []
},
"translation__last_translation": {
"images": [],
"linkedItemCodenames": [],
"linkedItems": [],
"links": [],
"name": "Last translation",
"type": "rich_text",
"value": "<p>Translation info:</p>\n<ul>\n <li>cs-CZ: Never translated</li>\n <li>de-DE: Never translated</li>\n <li>en-US: Never translated</li>\n <li>es-ES: Never translated</li>\n <li>fr-FR: Never translated</li>\n <li>hu-HU: Translated on 12.5.2026 12:25</li>\n <li>it-IT: Never translated</li>\n <li>ko-KR: Never translated</li>\n <li>nl-NL: Never translated</li>\n <li>pl-PL: Never translated</li>\n <li>pt-PT: Never translated</li>\n <li>ro-RO: Never translated</li>\n <li>ru-RU: Never translated</li>\n <li>th-TH: Never translated</li>\n <li>tr-TR: Never translated</li>\n <li>vi-VN: Never translated</li>\n <li>zh-CN: Never translated</li>\n</ul>\n<p>Publish info:</p>\n<ul>\n <li>Publish info is available only in the main language</li>\n</ul>"
},
"translation__ai_translated": {
"name": "AI translated",
"type": "multiple_choice",
"value": [
{
"name": "Translated",
"codename": "translated"
}
]
}
}
További információk a Marshall Buildingről:
| Építész | Grafton Architects |
| Statikus mérnök | AKT II |
| Acélszerkezeti vállalkozó | Bourne Steel |
| Fővállalkozó | Mace |
| Megrendelő | London School of Economics |
Mark Hill, ügyvezető igazgató
Bourne Group Ltd
„Az IDEA StatiCa lehetővé teszi a feszültségelemzés elvégzését nagyon összetett kapcsolatokon, és a szoftver nagyon könnyen használható. Ez segítette a Marshall Building főcsomóponti kapcsolatainak kapcsolattervezési munkáját."
A szerzőről:
Mark Hill 13 éve dolgozik a Bourne Groupnál, közvetlenül az egyetem elvégzése után csatlakozott a Bourne gyakornoki képzési programján keresztül. Jelenleg a Bourne Engineering részleg ügyvezető igazgatója, és különböző projektek szerkezeti tervezését irányítja.
További információ: www.bournegroup.eu
