Sobre o projeto
Projetado pela Arup, foi uma tarefa desafiante concretizar esta forma única e a geometria complexa do aquário dentro de um prazo apertado. O âmbito do trabalho abrangeu engenharia estrutural, geotécnica, MEP e de incêndio.
Como foram necessárias muitas iterações e análises, este projeto não teria sido possível sem software estrutural inovador. Isto incluiu Rhino com Grasshopper, GSA e IDEA StatiCa. Com as ligações BIM a facilitar o fluxo de trabalho, a circulação de informação foi fluida e permitiu poupar muito tempo e esforço.
Desafios de engenharia
A abordagem convencional para criar uma superfície exterior de forma livre consiste em utilizar uma construção de vigas e pilares suportada por estruturas secundárias não estruturais. No entanto, o tamanho e o posicionamento dos tanques tornaram esta abordagem desafiante. Em alternativa, foi utilizado um sistema de grande vão mais complexo para a estrutura de cobertura, o que permitiu a construção simultânea da fachada exterior e dos sistemas internos da estrutura.

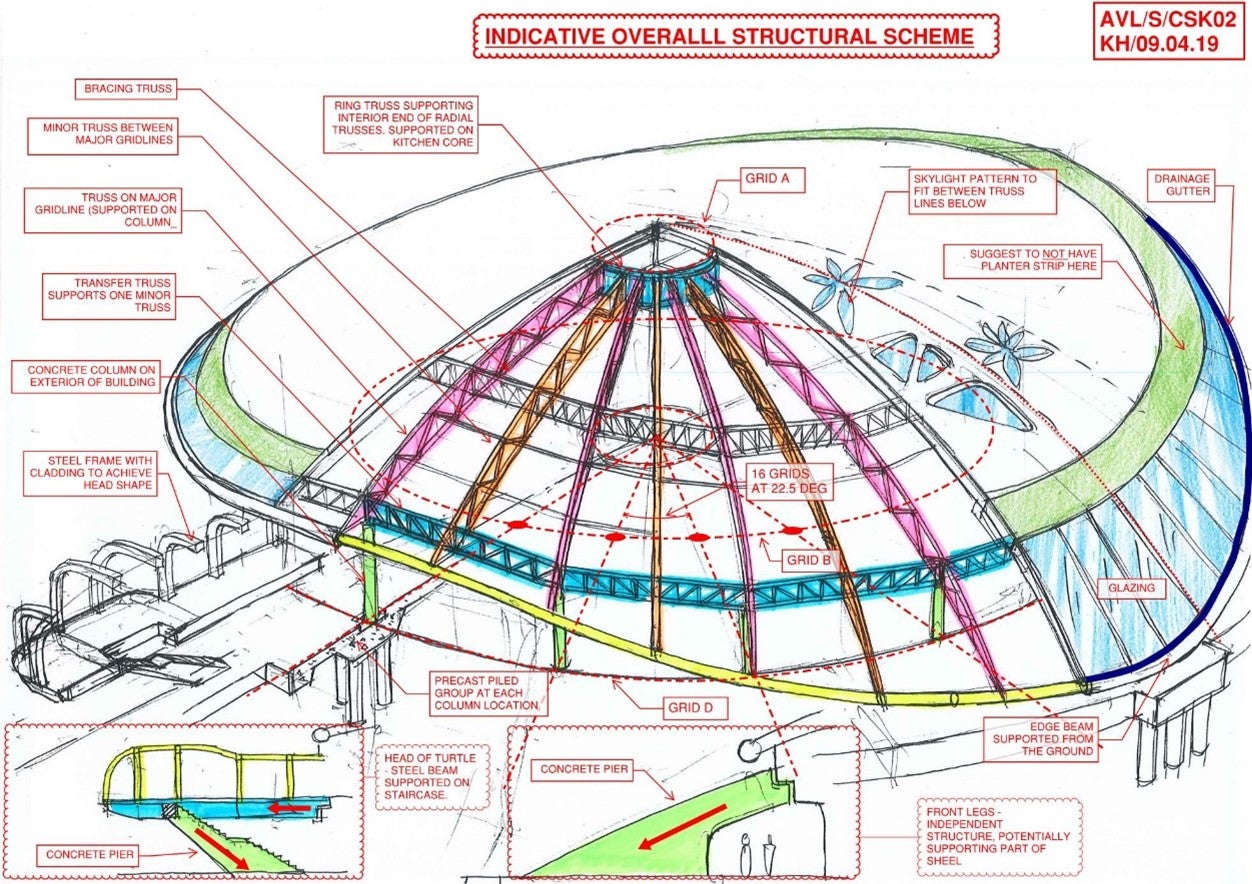

O esquema estrutural inicial envolveu uma cobertura com uma série de treliças radiais do tipo Warren e dois anéis de sistemas de treliças de transferência circunferenciais. Toda a cobertura assentava sobre os pilares de betão, proporcionando um caminho de carga definido e eficiente.

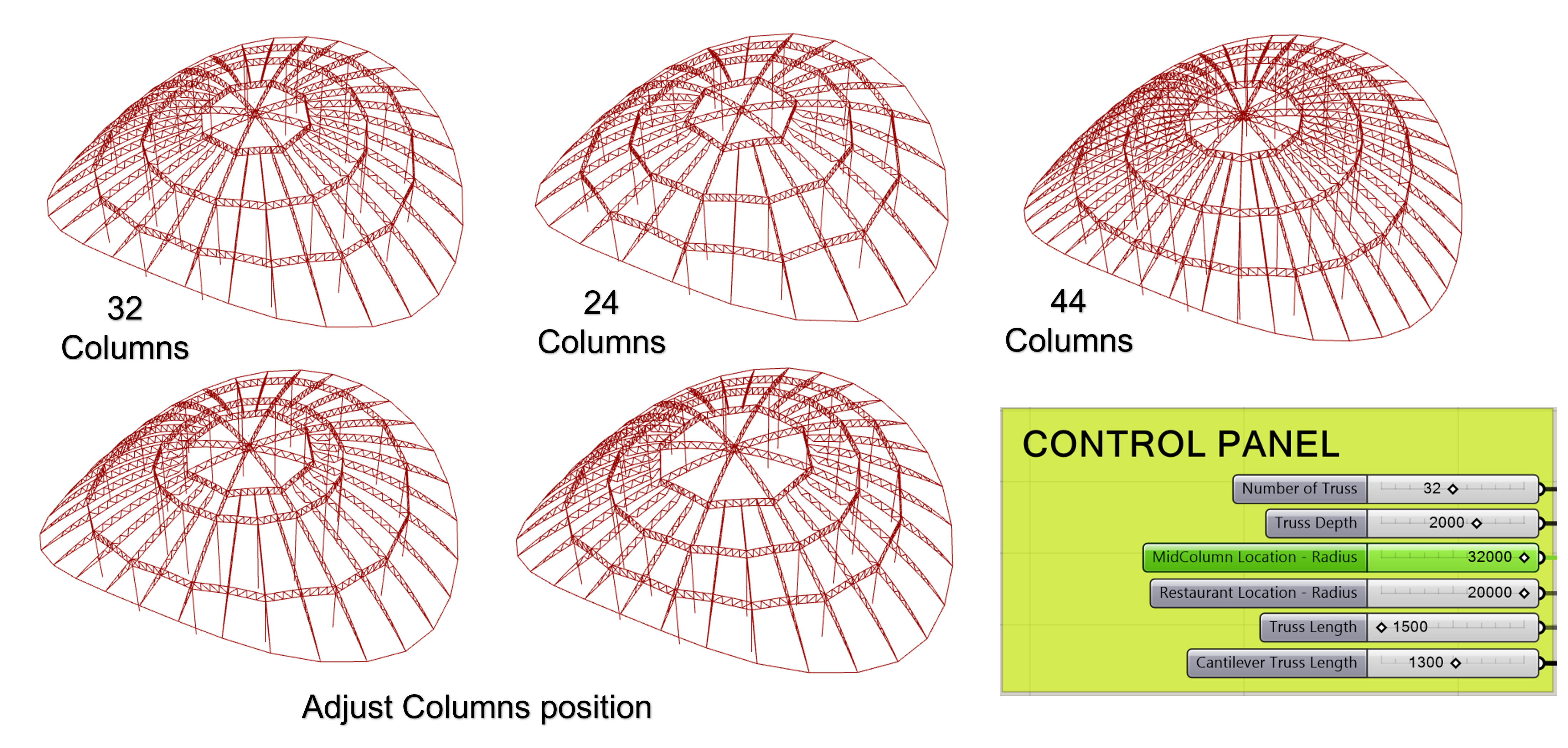

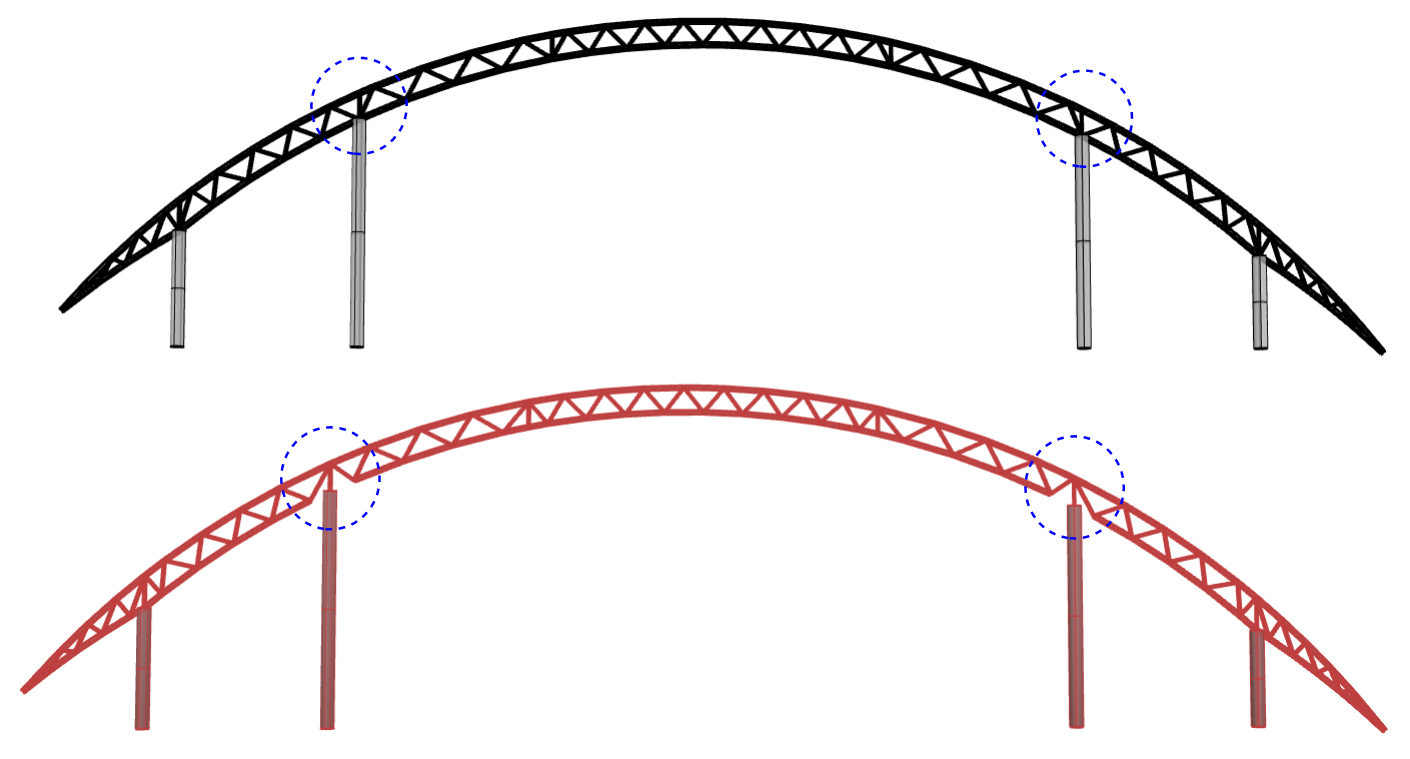

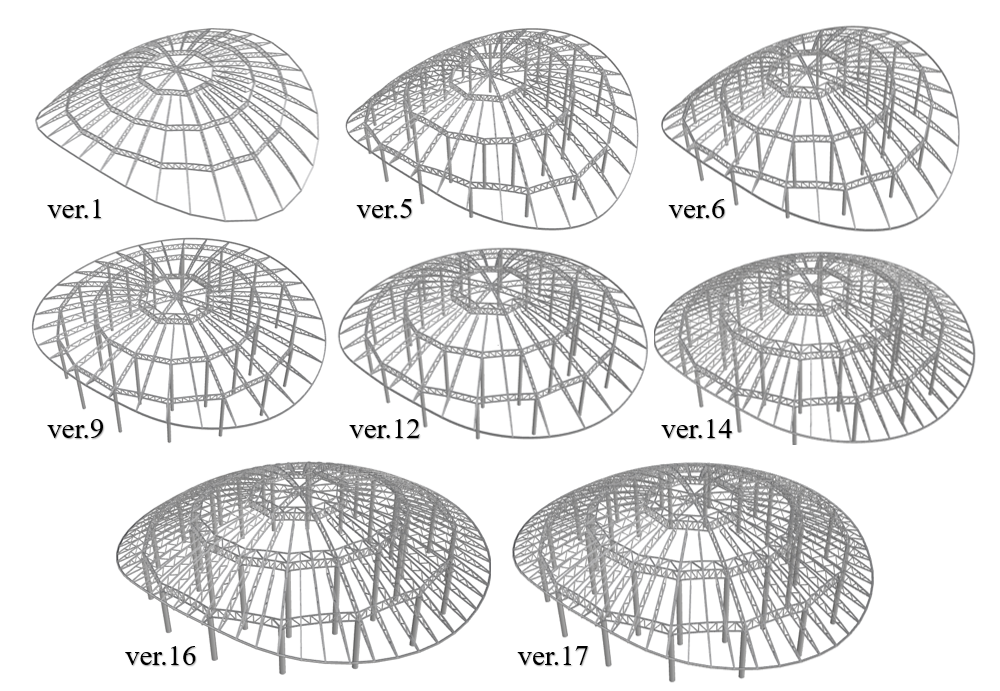

Após muitas iterações e ajustes (por exemplo, design da cobertura, disposição dos pilares, número de pilares, limite da cobertura, altura das treliças, tipo de junta, disposição das contraventamentos, etc.), a estrutura foi finalizada.
Soluções e resultados

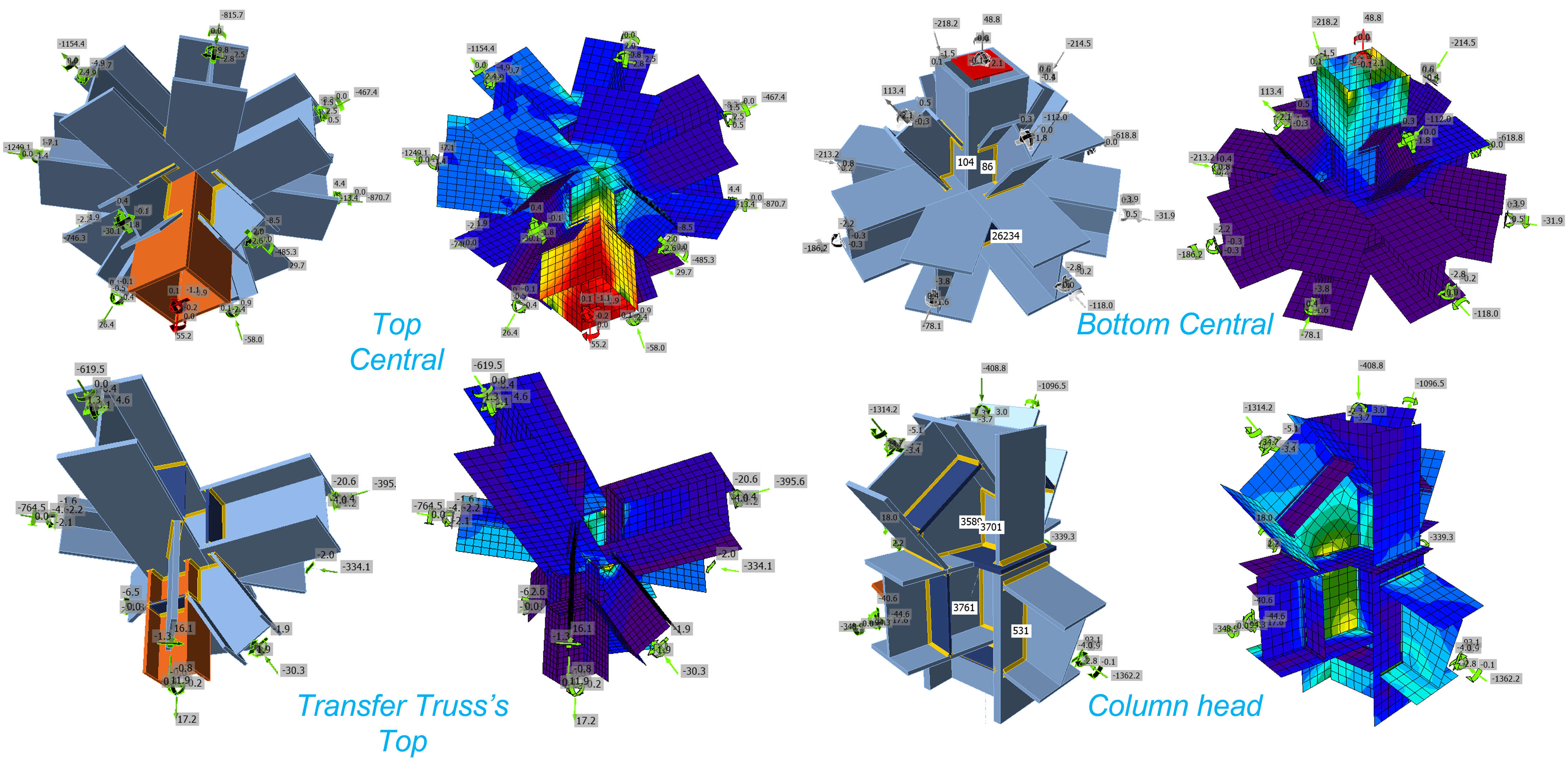

Antes do IDEA StatiCa, a equipa teria tido de projetar a ligação utilizando o Excel. O IDEA StatiCa Connection permitiu à equipa modelar todas as ligações aparafusadas e soldadas de forma rápida e segura. Análises avançadas, incluindo encurvadura, análise de rigidez, resistência de cálculo e sísmica, foram concluídas com o mínimo esforço.
Graças à ligação BIM do IDEA StatiCa com o GSA, o modelo criado no GSA foi exportado para o IDEA StatiCa, incluindo forças internas, secções dos elementos e dados de geometria. Isto permitiu à equipa minimizar erros e trabalho repetitivo, poupando tempo para outras tarefas cruciais.
Sobre a Arup
A ARUP é uma empresa multinacional de serviços profissionais com sede em Londres, que presta serviços de engenharia, design, planeamento, gestão de projetos e consultoria para todos os aspetos do ambiente construído. Com cerca de 20 000 colaboradores, é uma das maiores e mais prestigiadas consultoras de engenharia do Reino Unido.
