A projektről
Az Arup által tervezett akvárium egyedi formájának és összetett geometriájának megvalósítása szoros határidőn belül komoly kihívást jelentett. A munkaterület kiterjedt a szerkezeti, geotechnikai, MEP és tűzvédelmi mérnöki feladatokra.

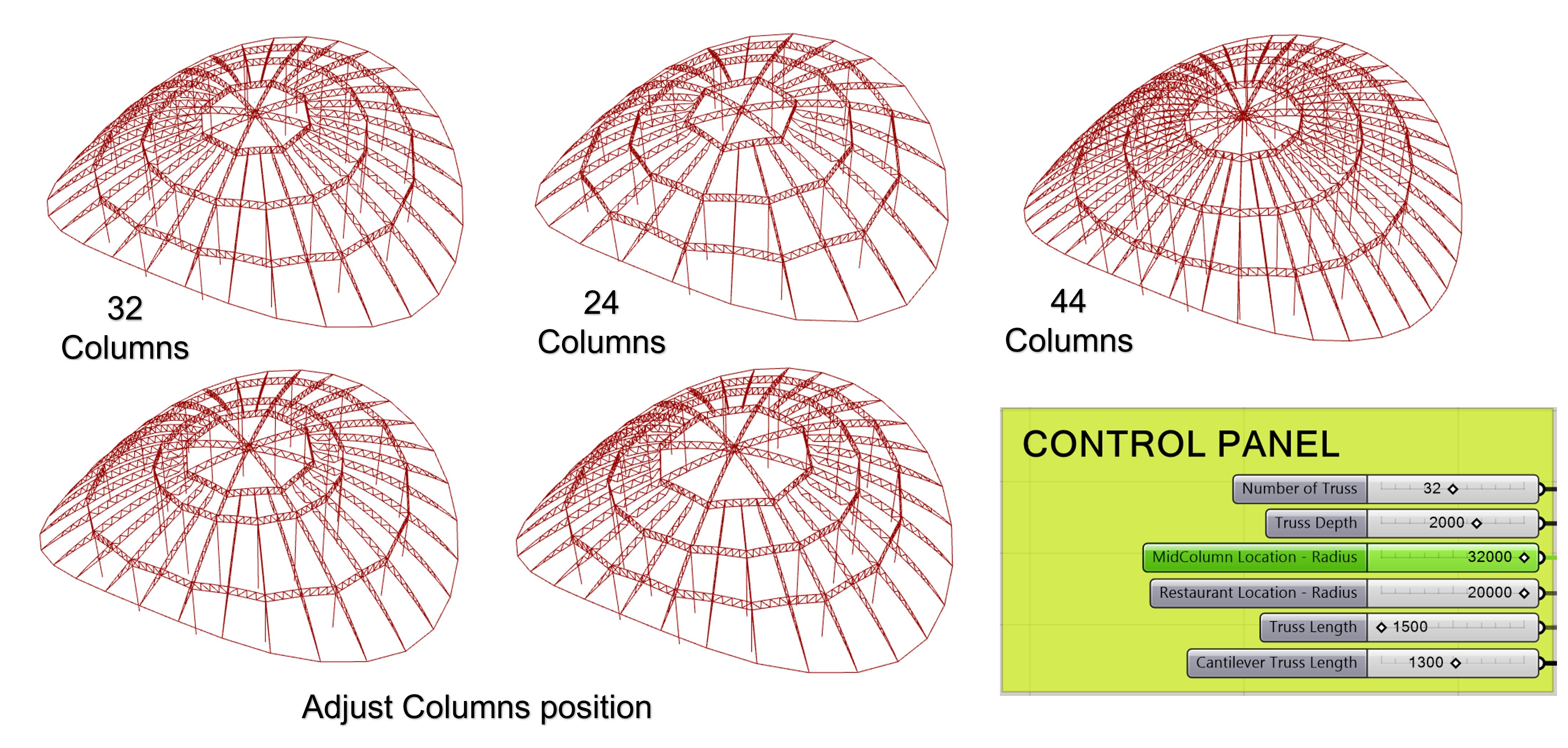

Mivel számos iterációra és elemzésre volt szükség, ez a projekt innovatív szerkezeti szoftver nélkül nem lett volna megvalósítható. Ezek közé tartozott a Rhino Grasshopperrel, a GSA és az IDEA StatiCa. A BIM-kapcsolatok megkönnyítették a munkafolyamatot, az információáramlás zökkenőmentes volt, és sok időt és energiát takarított meg.
Mérnöki kihívások

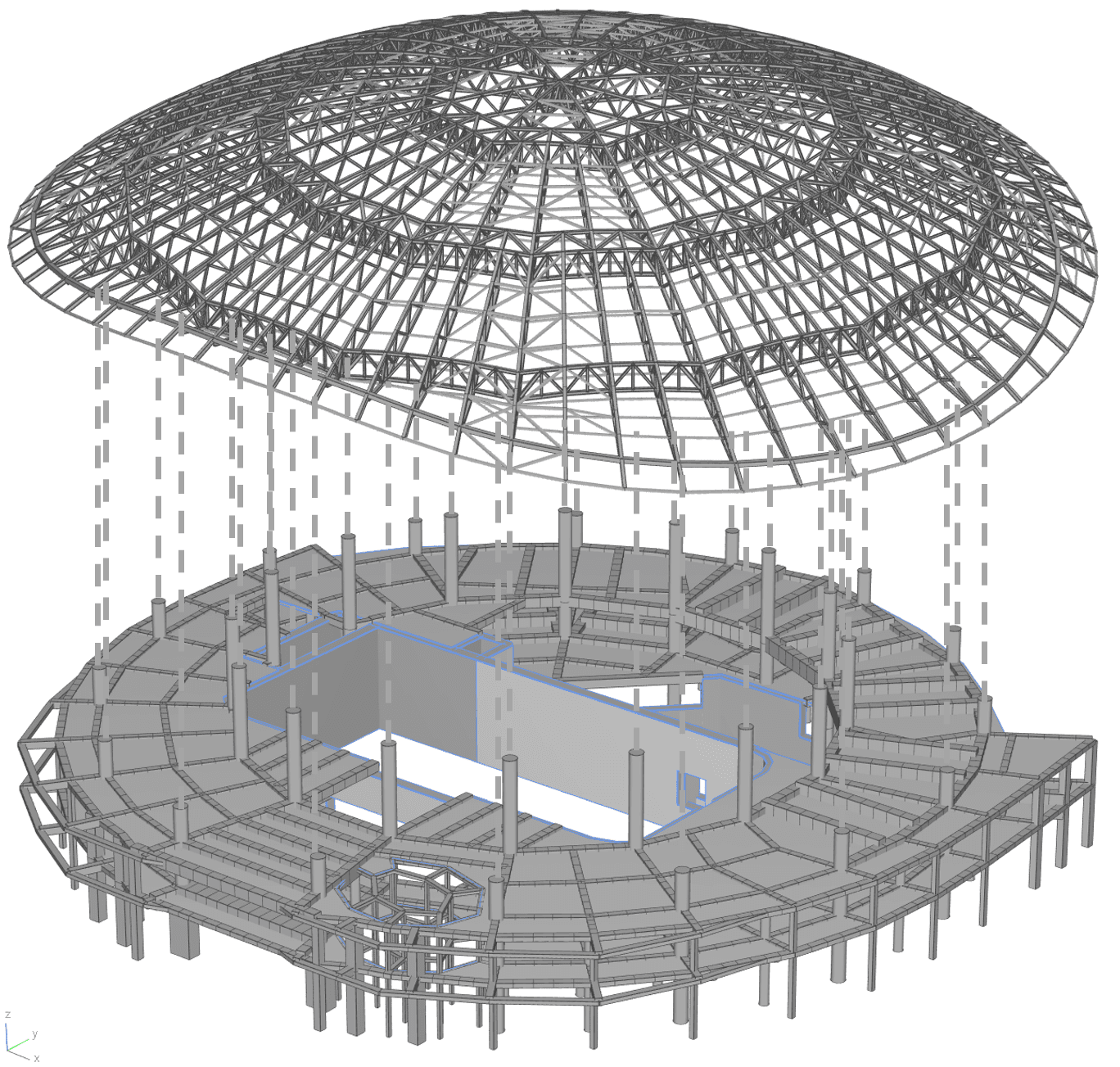

A szabad formájú külső felület kialakításának hagyományos megközelítése gerendás és oszlopos szerkezet alkalmazása, amelyet másodlagos, nem teherhordó keretek támasztanak alá. A tartályok mérete és elhelyezése azonban ezt a megközelítést nehézkessé tette. Ehelyett a tetőszerkezethez egy összetettebb, nagy fesztávolságú elrendezést alkalmaztak, amely lehetővé tette a külső homlokzat és a szerkezet belső rendszereinek egyidejű építését.

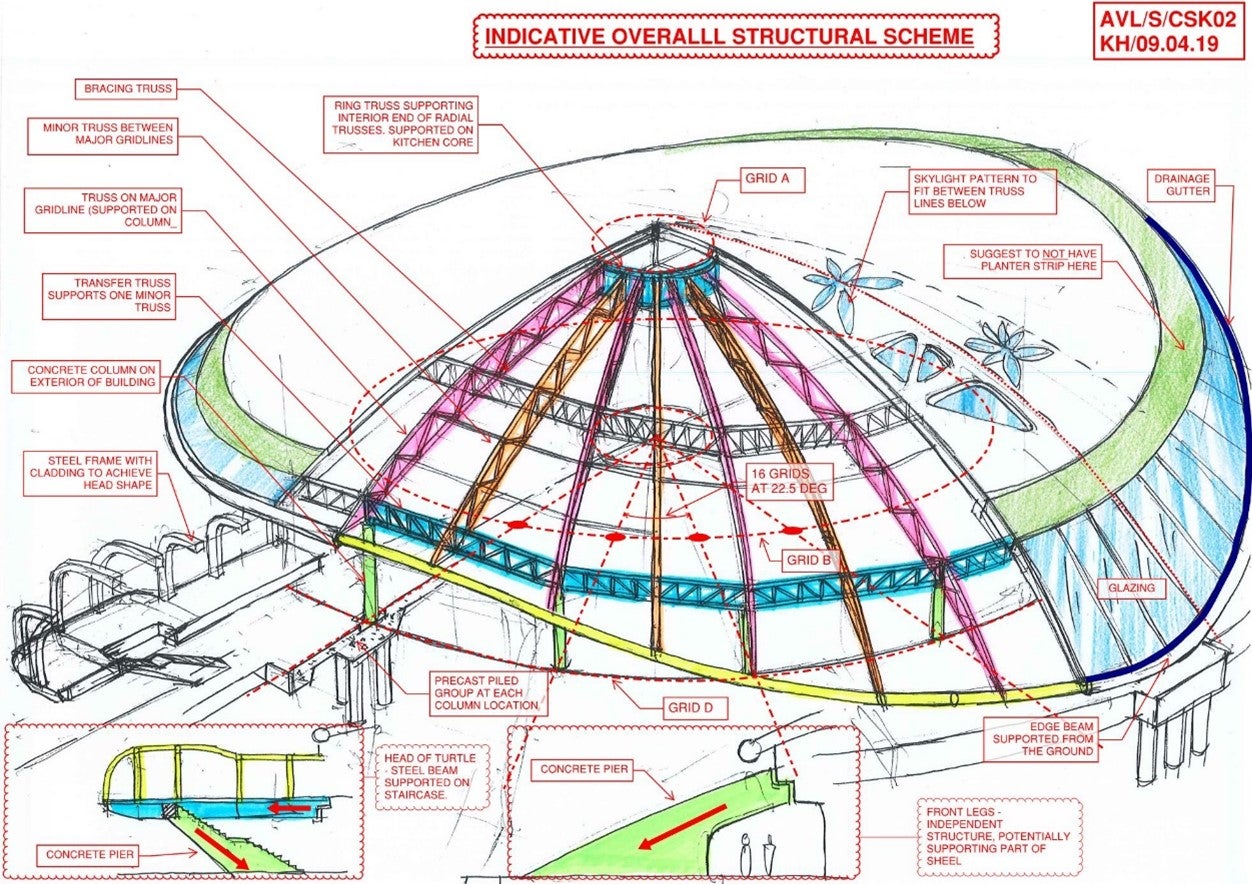

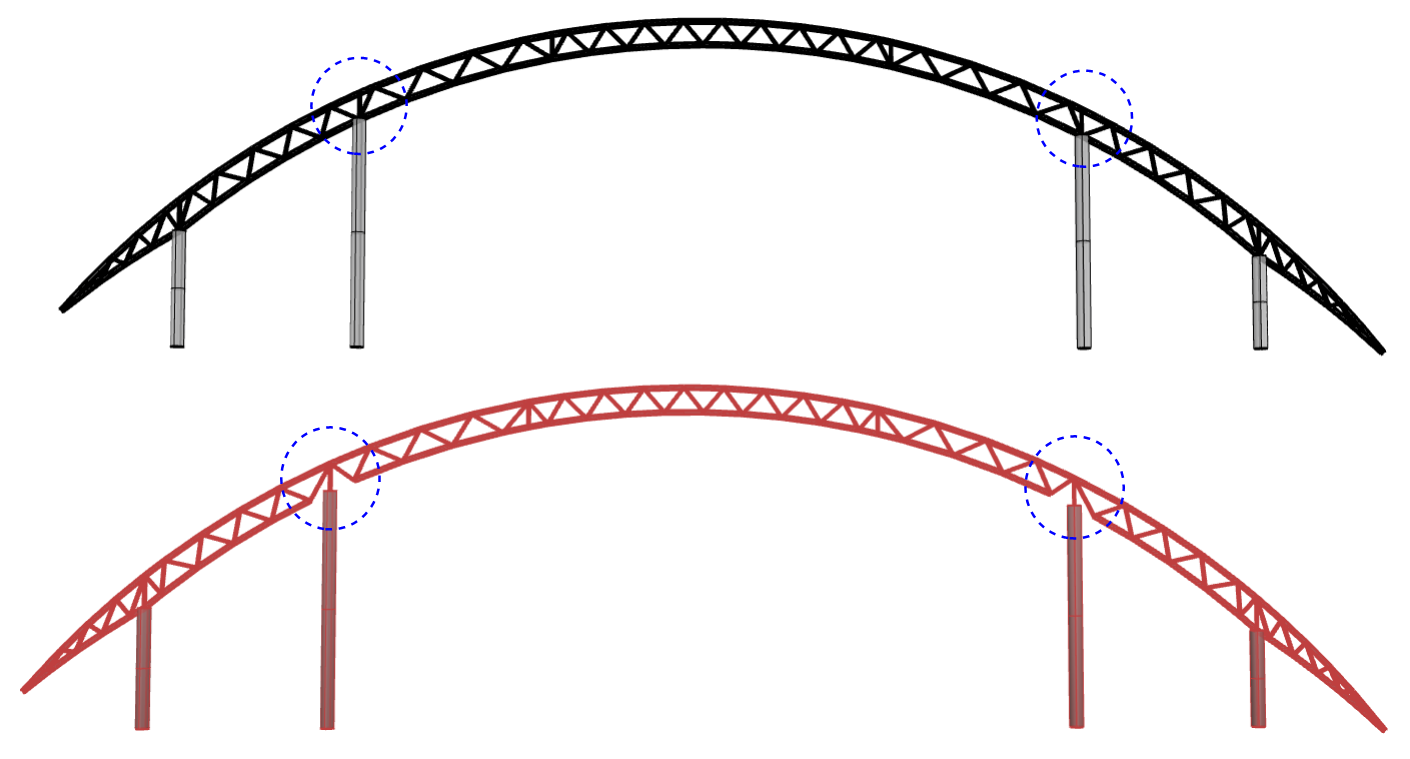

A kezdeti szerkezeti terv egy sor radiális warren-rácsból és két körirányú teherátadó rácsrendszer gyűrűjéből álló tetőt tartalmazott. Az egész tető a betonoszlopok tetejére támaszkodott, jól meghatározott és hatékony teherpályát biztosítva.

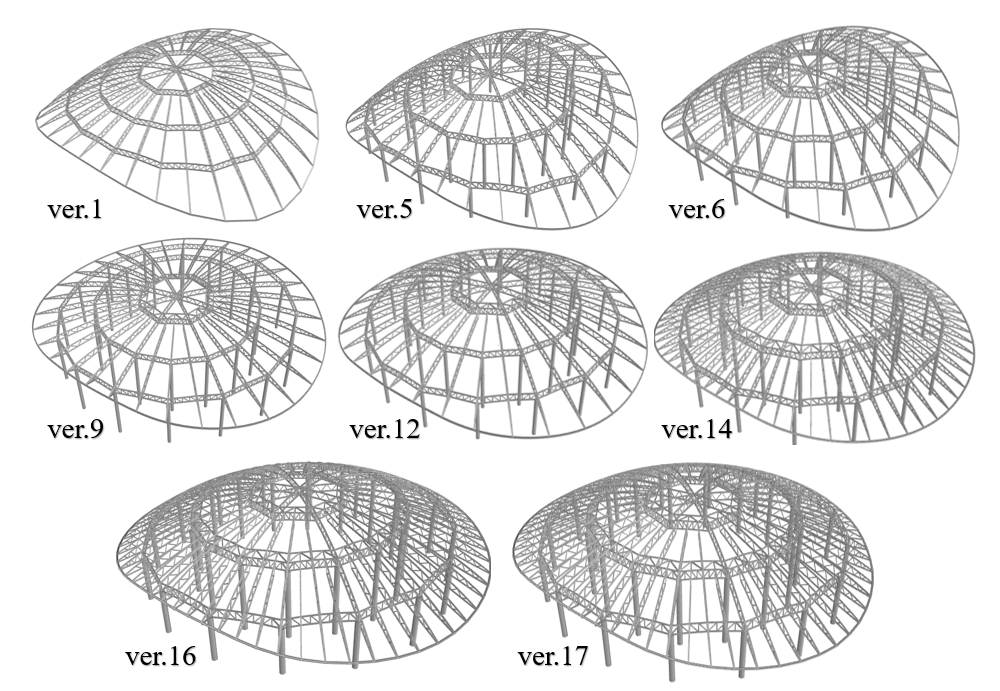

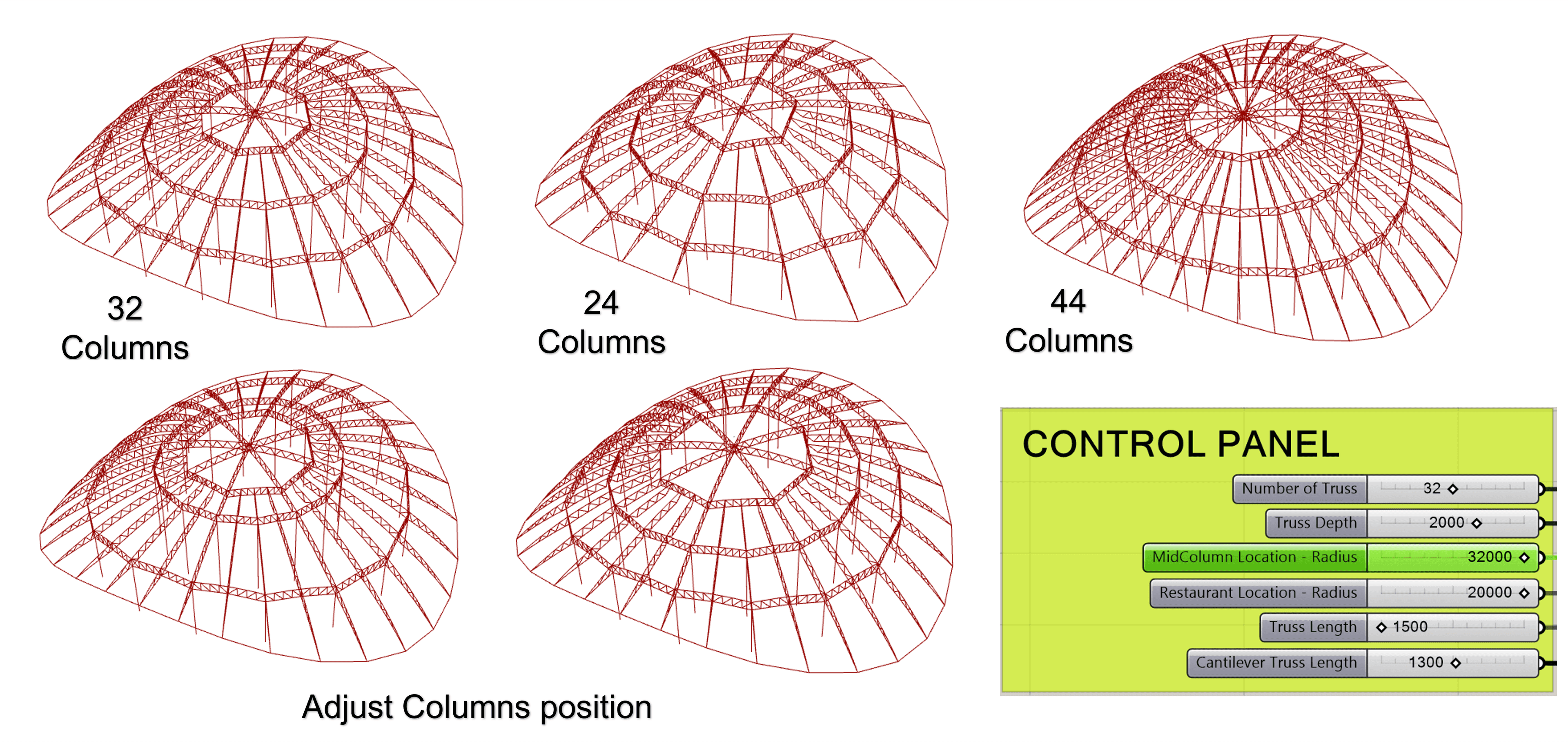

Számos iteráció és módosítás (pl. tetőkialakítás, oszloprend, oszlopok száma, tető határa, rácsok magassága, csukló típusa, merevítő elrendezése stb.) után a szerkezet végleges formát öltött.
Megoldások és eredmények

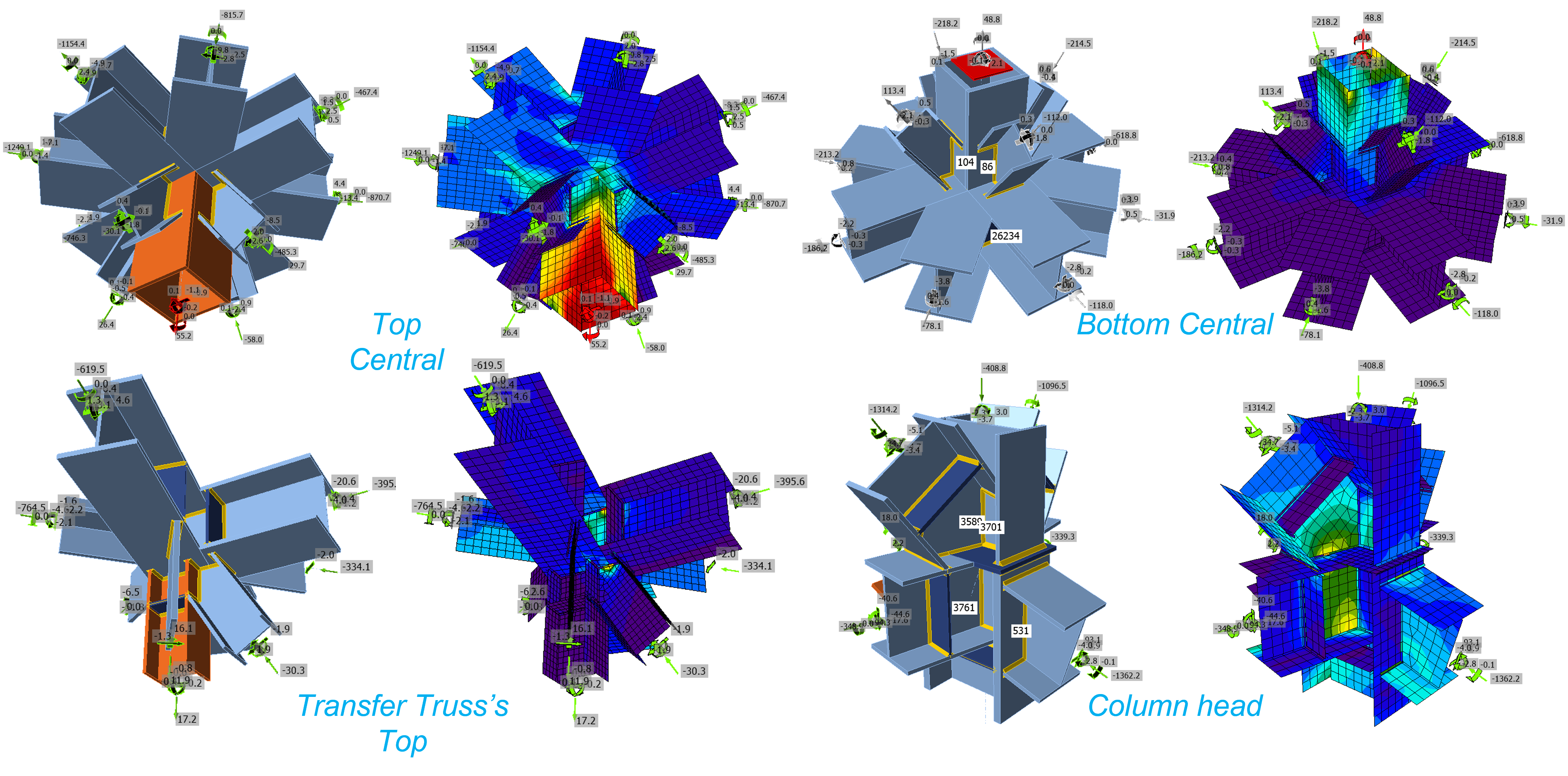

Az IDEA StatiCa előtt a csapatnak Excelben kellett volna megterveznie a kapcsolatot. Az IDEA StatiCa Connection lehetővé tette a csapat számára, hogy gyorsan és biztonságosan modellezze az összes csavart és hegesztett kapcsolatot. A speciális elemzések, köztük a kihajlás, a merevségi elemzés, a tervezési teherbírás és a szeizmikus vizsgálatok minimális erőfeszítéssel elvégezhetők voltak.
Az IDEA StatiCa GSA-val való BIM-kapcsolatának köszönhetően a GSA-ban modellezett modell exportálható volt az IDEA StatiCa-ba, beleértve a belső erőket, a szerkezeti elem keresztmetszeteket és a geometriai adatokat. Ez lehetővé tette a csapat számára, hogy minimalizálja a hibákat és az ismétlődő munkát, időt megtakarítva más kulcsfontosságú feladatokra.
