"Parafusos demasiado próximos da borda da chapa ou fora da chapa ligada" é uma mensagem de erro que pode receber durante o processo de modelação da sua ligação de aço. Existem dois erros mais comuns nas operações de fabrico que causam este erro.
Parafusos demasiado próximos da borda da chapa

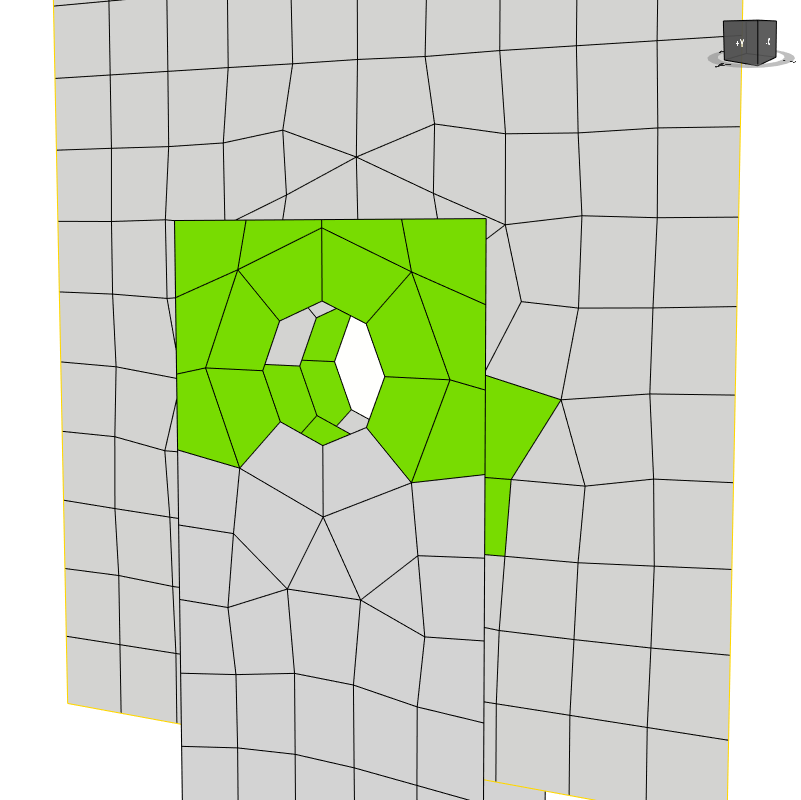

Isto significa geralmente que a malha não pôde ser gerada em torno do furo do parafuso, pois não há espaço suficiente para tal. Para o furo do parafuso de diâmetro d0, deve existir um espaço superior a d0/2 entre a borda do furo e a borda da chapa. Portanto, o centro do parafuso deve ser colocado a uma distância superior a d0 da borda da chapa.

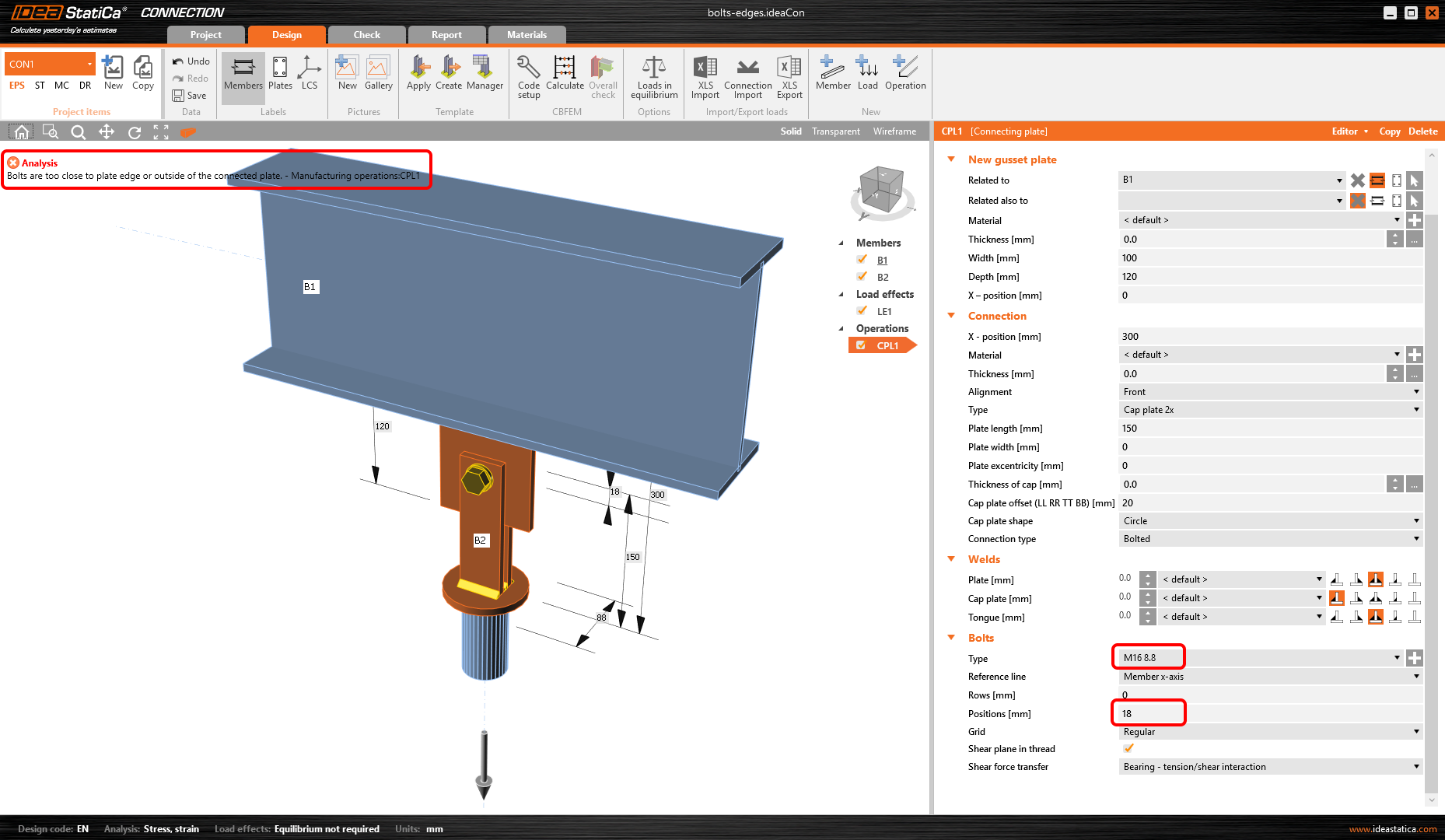

Por exemplo, para parafusos M16, o diâmetro do furo d0 é 18 mm, e a posição do parafuso deve ser superior a 18 mm da borda de qualquer chapa que intersete.

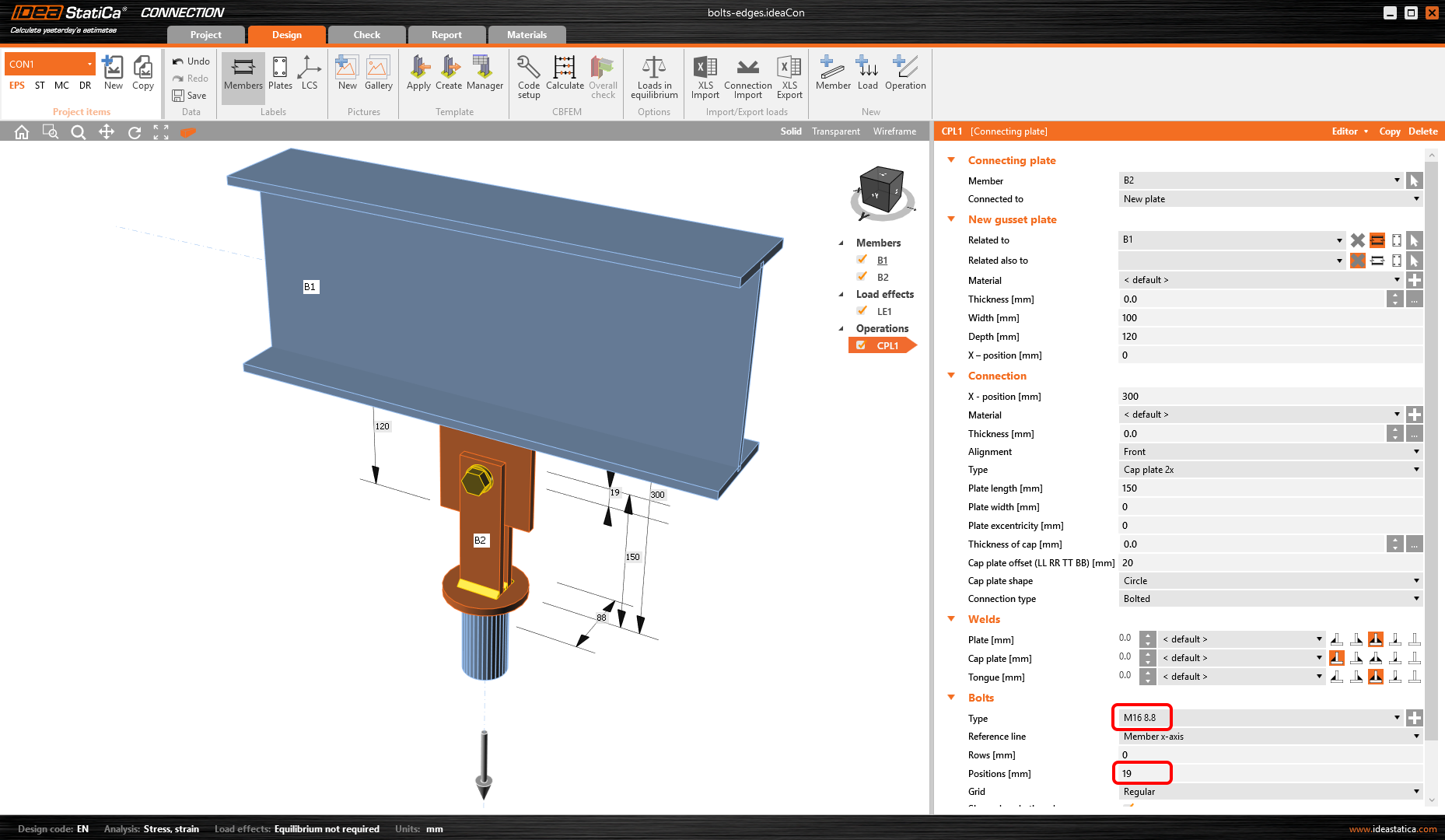

Com o aumento da distância do parafuso à borda, o cálculo pode ser realizado.
Parafusos não associados à chapa correta

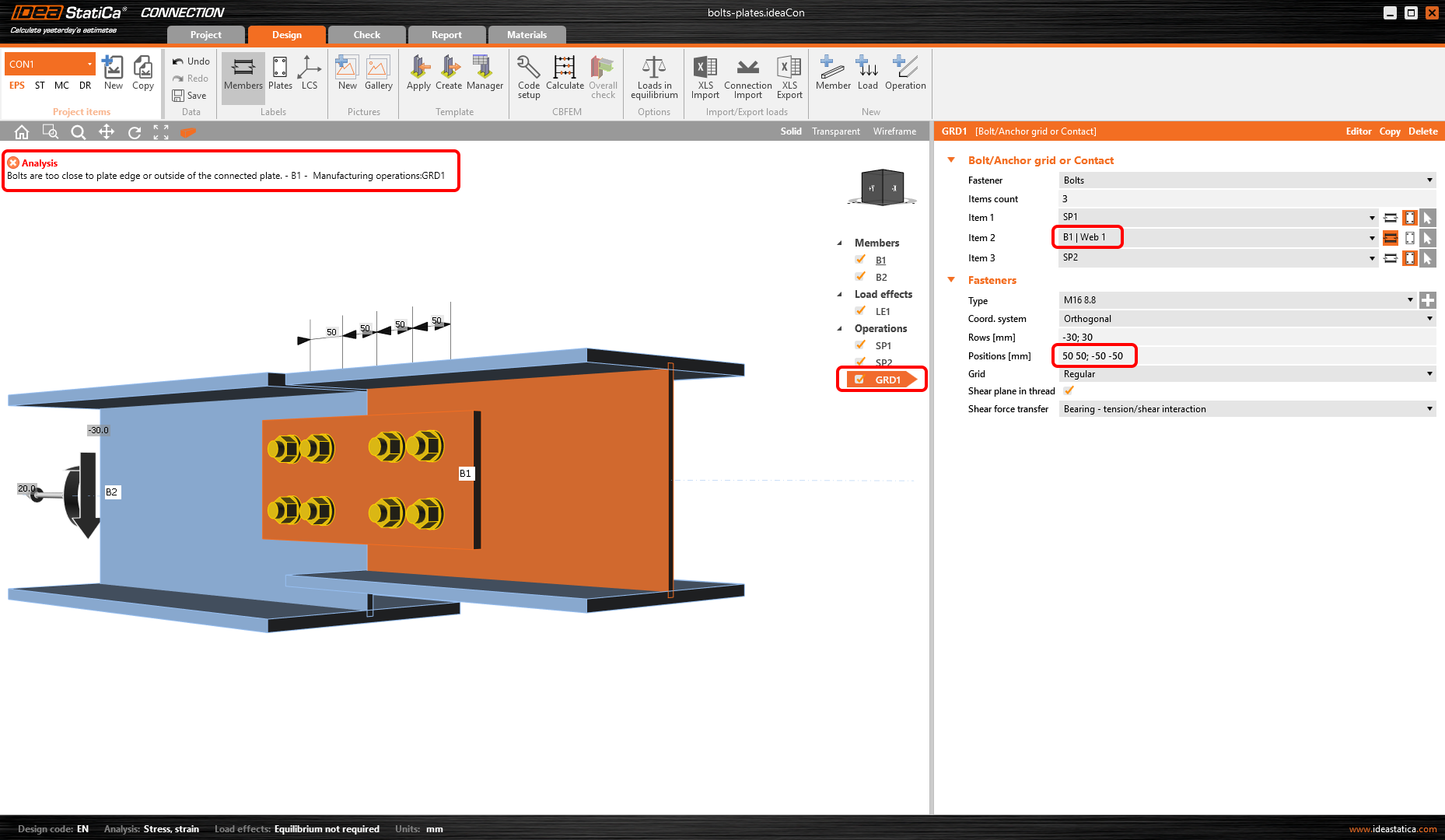

Embora os parafusos na figura seguinte possam parecer corretamente posicionados, o erro ocorreu. A razão é que os 8 parafusos não podem ser definidos numa única operação de fabrico, pois estão a ligar as chapas de enrijecimento a dois elementos diferentes. O quarteto da esquerda liga as chapas de enrijecimento ao elemento B1, enquanto o quarteto da direita liga as chapas de enrijecimento ao elemento B2.

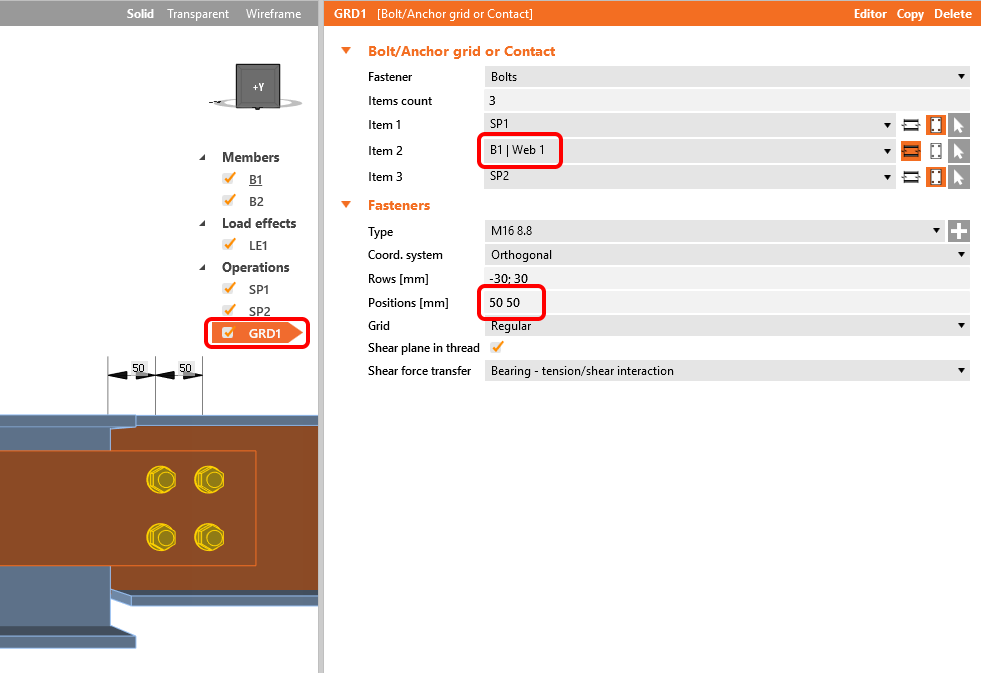

Por isso, é necessário separar os parafusos em duas operações de fabrico. No primeiro passo, defina a grelha de parafusos GR1 com quatro parafusos para o elemento B1 com a posição adequada dos parafusos.

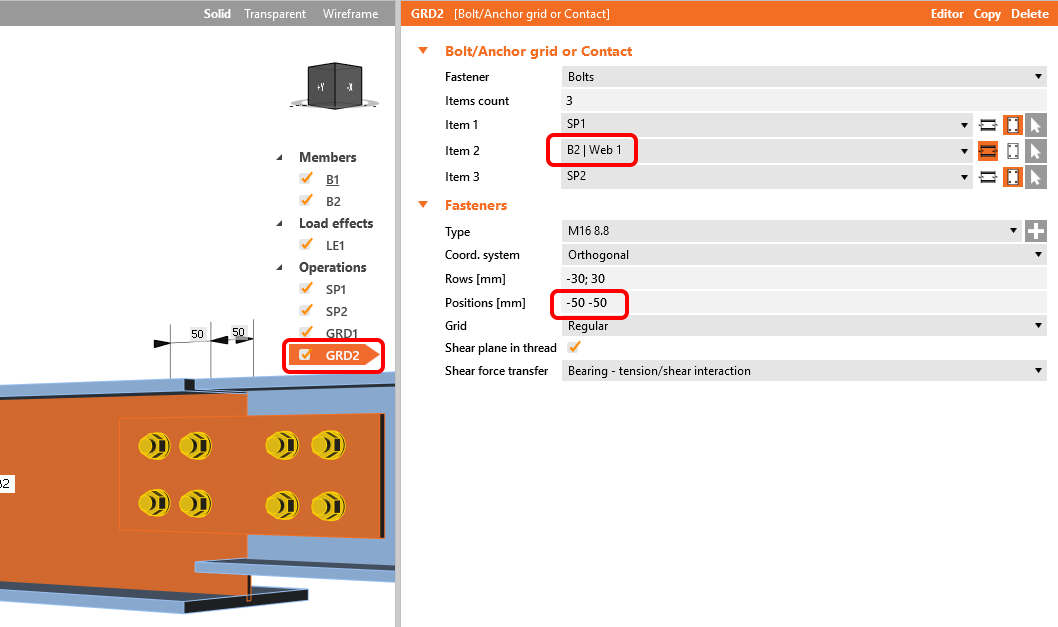

Copie a operação, altere o Elemento 2 para B2 e ajuste as posições dos parafusos.
Agora, os grupos de parafusos estão associados às chapas corretas e o cálculo pode ser realizado.

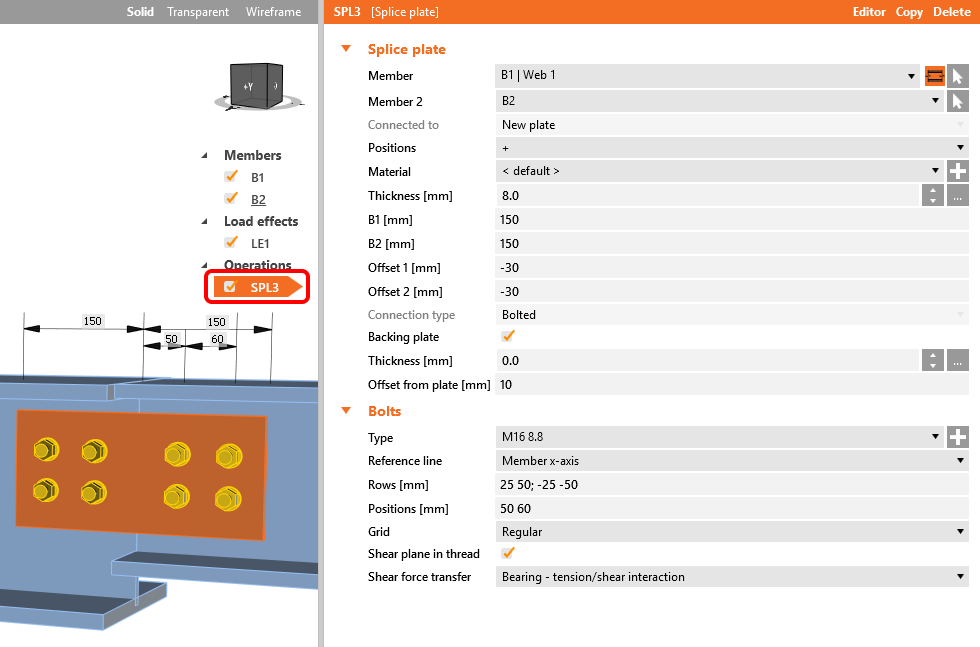

Nota: Para projetar emendas de ambos os lados de forma eficiente, é preferível utilizar a operação de fabrico Splice.
Veja o vídeo que explica o erro "Parafusos demasiado próximos da borda da chapa".
