"Los tornillos están demasiado cerca del borde de la placa o fuera de la placa conectada" es un mensaje de error que puede aparecer durante el proceso de modelado de una unión de acero. Hay dos errores más comunes en las operaciones de fabricación que causan este error.
Los tornillos están demasiado cerca del borde de una placa

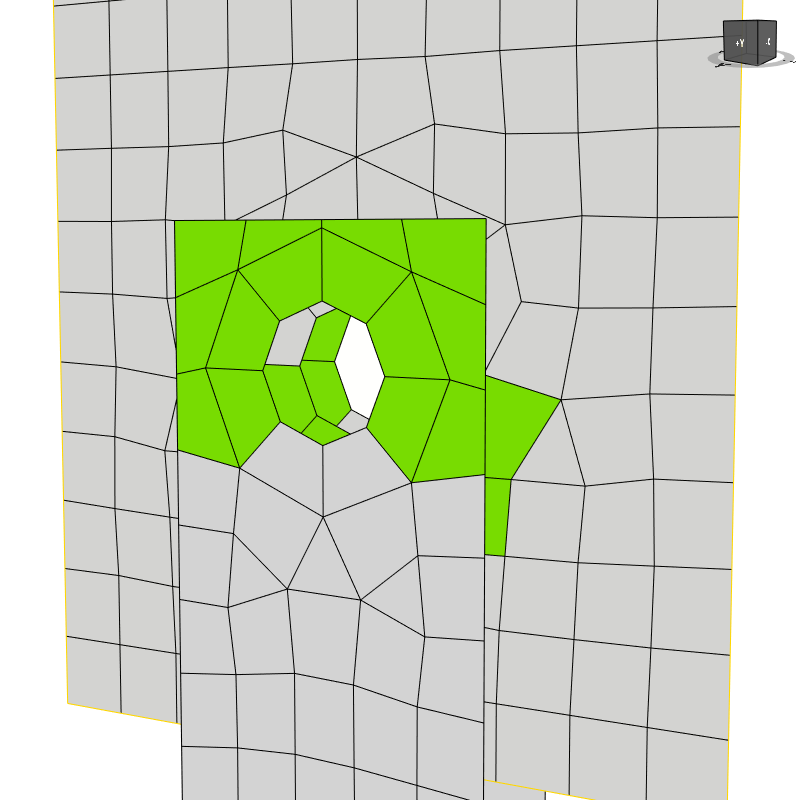

Esto generalmente significa que la malla no pudo generarse alrededor del agujero del tornillo, ya que no hay suficiente espacio para ello. Para el agujero del tornillo de diámetro d0, debe haber un espacio mayor que d0/2 entre el borde del agujero y el borde de la placa. Por lo tanto, el centro del tornillo debe colocarse a una distancia mayor que d0 del borde de la placa.

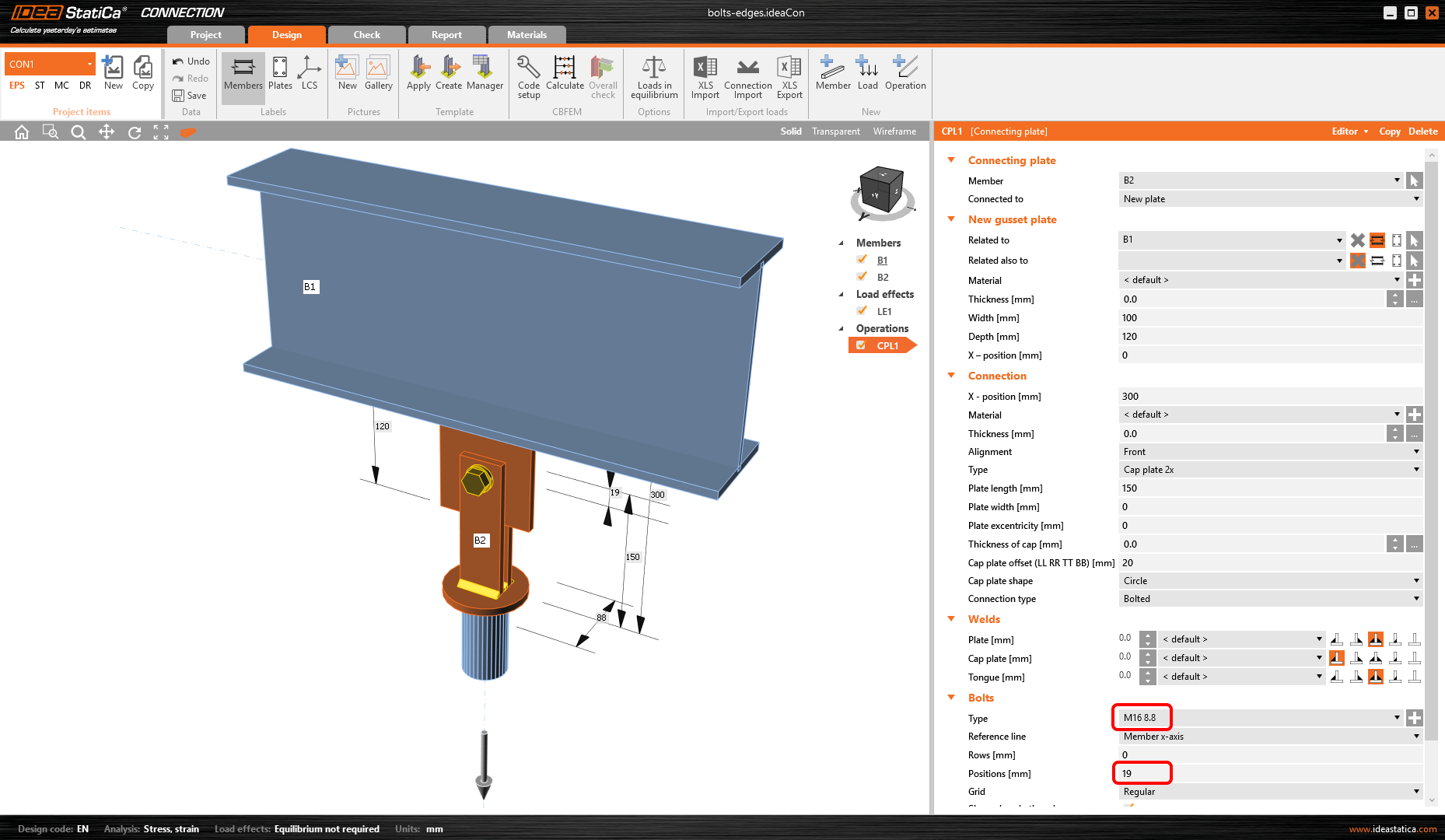

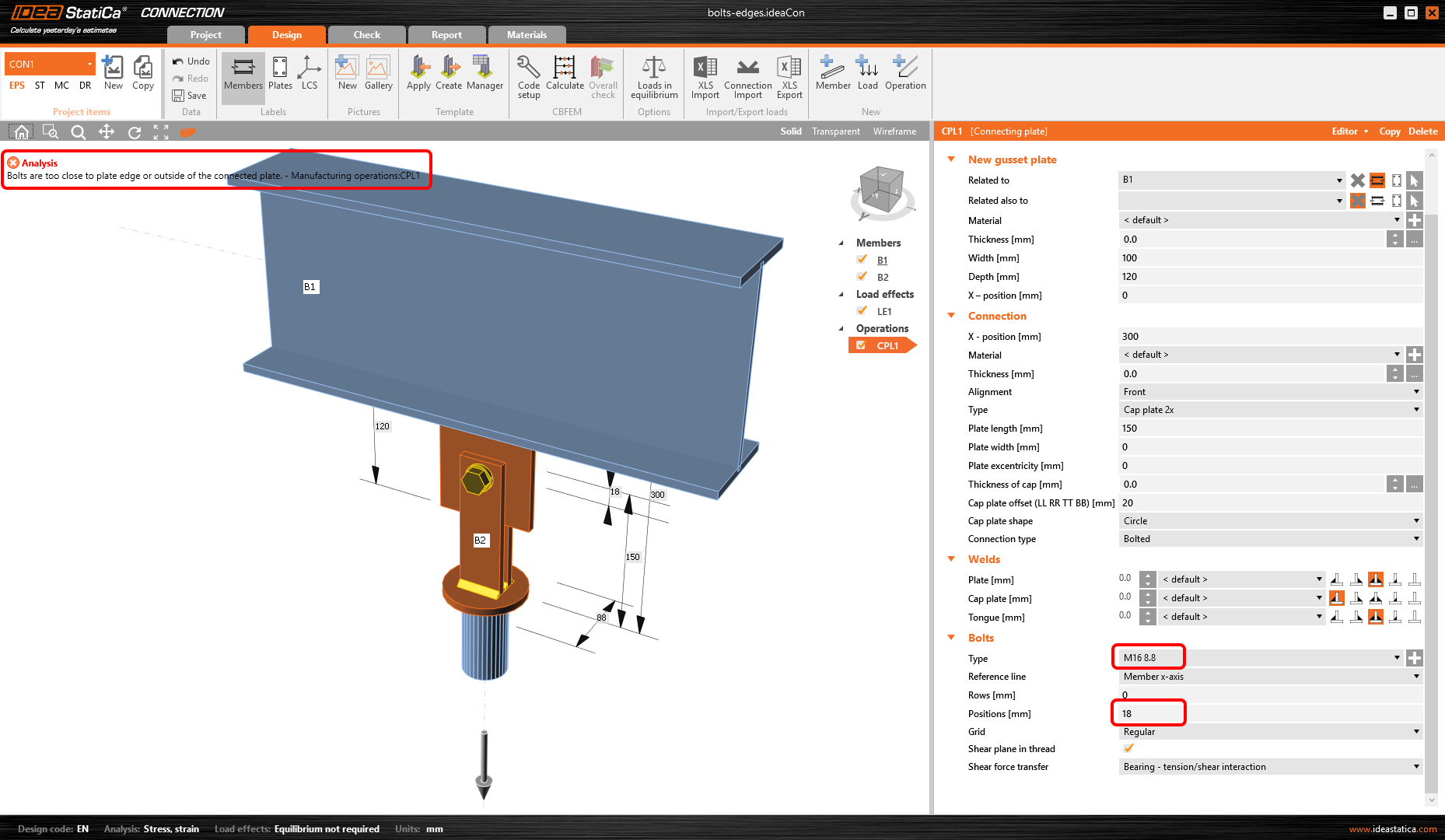

Por ejemplo, para un tornillo M16, el diámetro del agujero d0 es 18 mm, y la posición del tornillo debe ser mayor que 18 mm desde el borde de cualquier placa que atraviese.
Con la mayor distancia del tornillo al borde, el cálculo puede realizarse.
Los tornillos no están asociados con la placa correcta

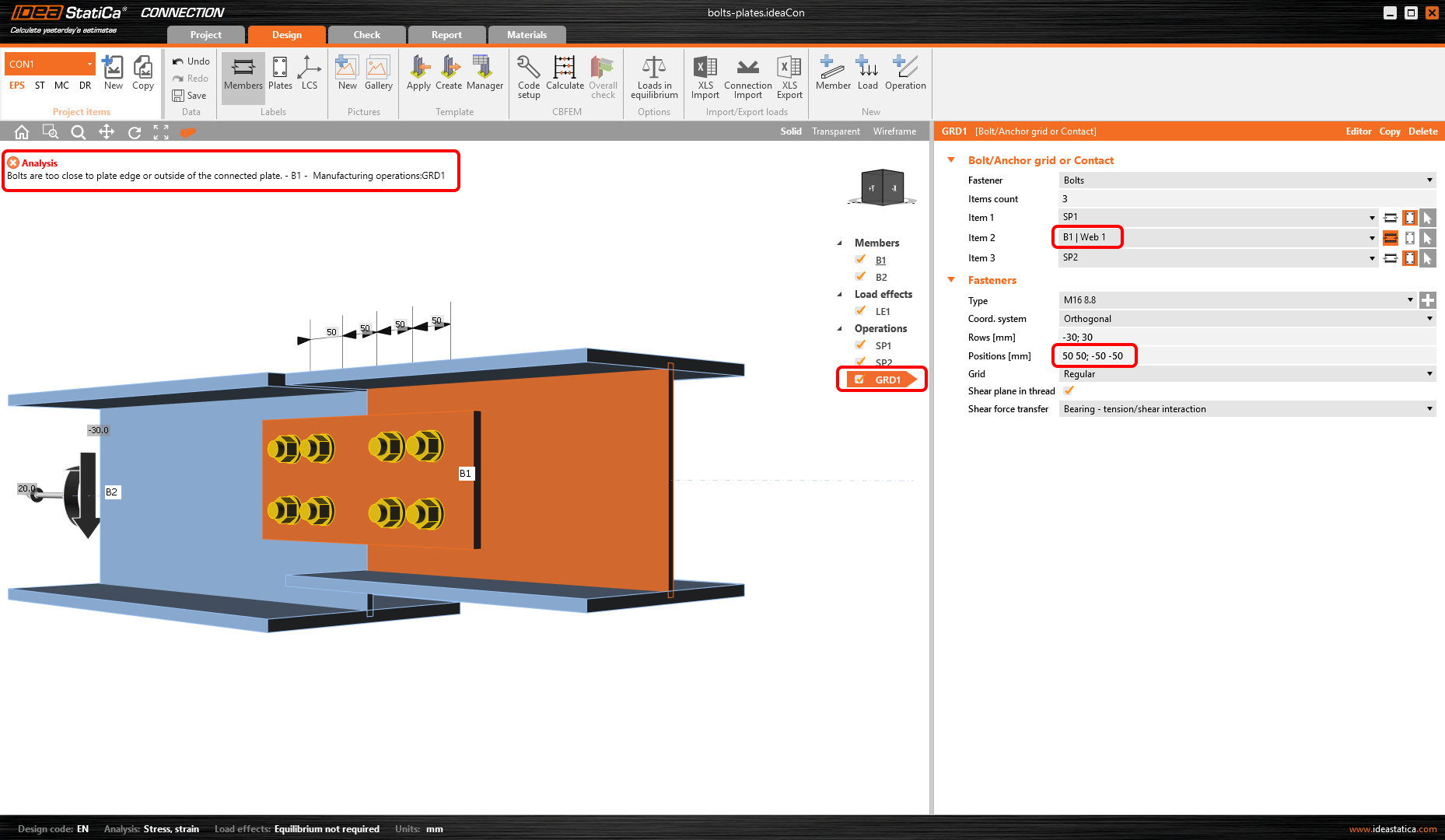

Aunque los tornillos en la siguiente figura pueden parecer correctamente colocados, se produjo el error. La razón es que los 8 tornillos no pueden definirse en una sola operación de fabricación, ya que conectan las placas de rigidización con dos elementos diferentes. El cuarteto izquierdo conecta las placas de rigidización con el elemento B1, mientras que el cuarteto derecho de tornillos conecta las placas de rigidización con el elemento B2.

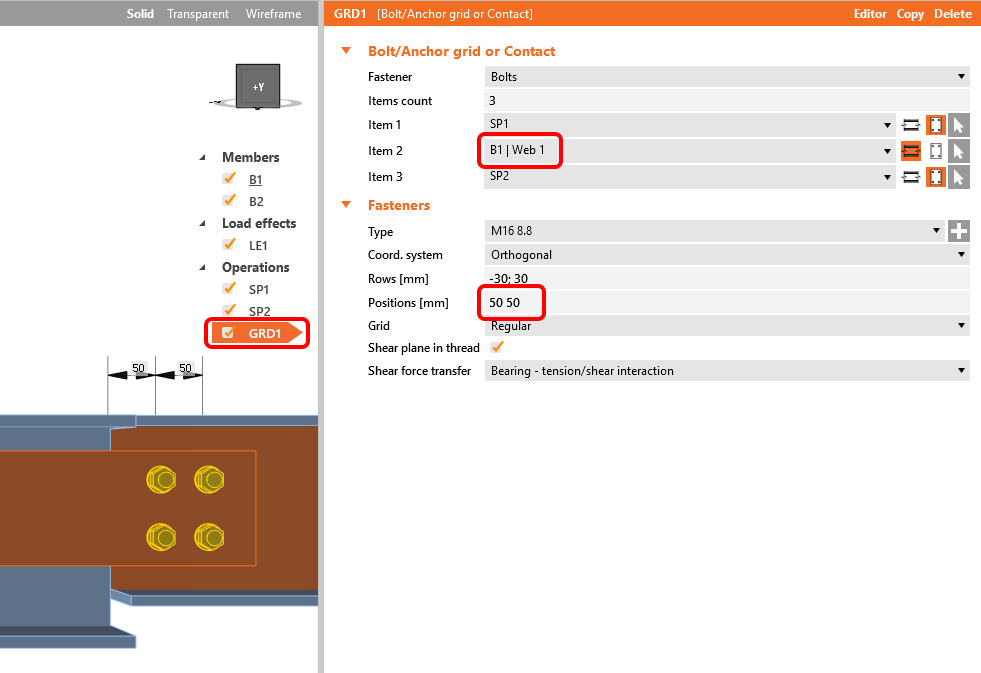

Por lo tanto, es necesario separar los tornillos en dos operaciones de fabricación. En el primer paso, defina la cuadrícula de tornillos GR1 de cuatro tornillos para el elemento B1 con la posición adecuada de los tornillos.

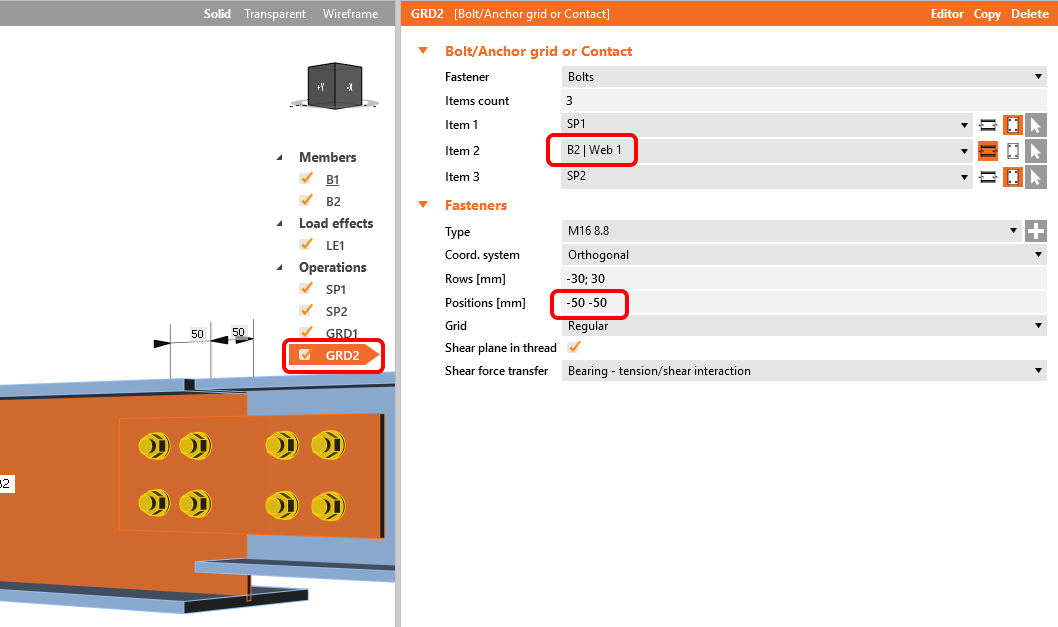

Copie la operación, cambie el Elemento 2 a B2 y ajuste las posiciones de los tornillos.
Ahora, los grupos de tornillos están asociados con las placas correctas y el cálculo puede realizarse.

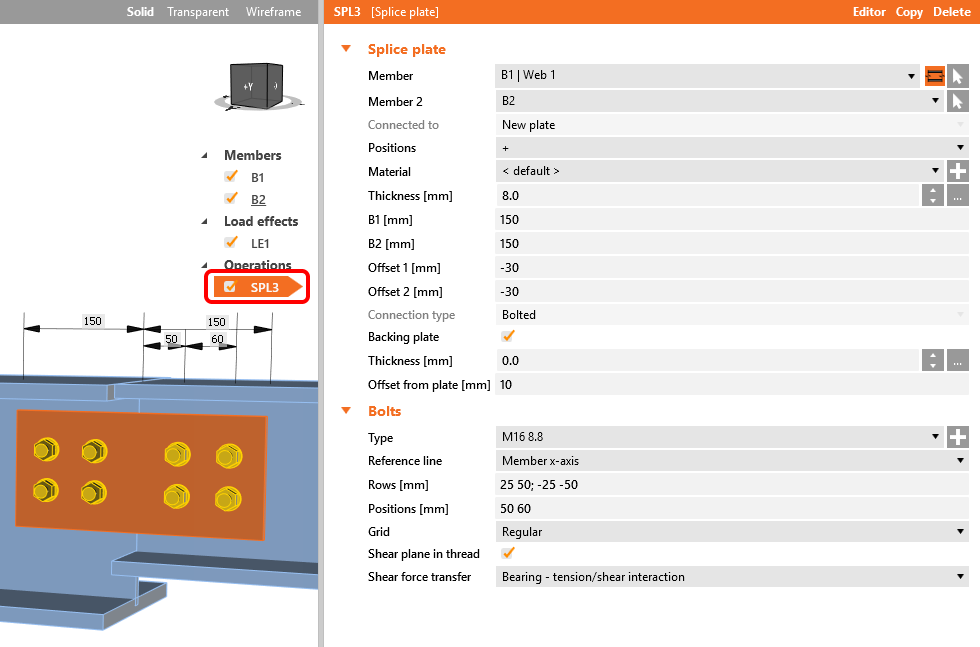

Nota: Para diseñar empalmes a doble cara de forma eficiente, es mejor utilizar la operación de fabricación Splice.
Vea el vídeo que explica el error "Los tornillos están demasiado cerca del borde de la placa".
