Możliwe jest ustawienie spoin czołowych lub spoin pachwinowych na całej długości krawędzi, spoin częściowych lub przerywanych. Przyjmuje się, że spoiny czołowe mają taką samą wytrzymałość jak spawany element i nie są sprawdzane. W przypadku spoin pachwinowych element spoiny jest wstawiany pomiędzy łączniki interpolacyjne łączące blachy ze sobą. Element spoiny posiada określony sprężysto-plastyczny diagram materiałowy umożliwiający redystrybucję naprężeń wzdłuż długości spoiny, tak aby długie spoiny, spoiny wielokierunkowe lub spawanie do niesztywnej półki miały podobną nośność jak w obliczeniach ręcznych. Najbardziej wytężony element spoiny jest decydujący przy sprawdzeniu spoiny.
Najbardziej wytężony element spoiny pachwinowej jest sprawdzany zgodnie z SP 16, pkt 14.1. Długość spoiny powinna być zmniejszona o 10 mm zgodnie z SP 16, pkt 14.1.16.
Sprawdzenie metalu spoiny:
Sprawdzenie metalu rodzimego:
gdzie:
- N – siła działająca na element spoiny

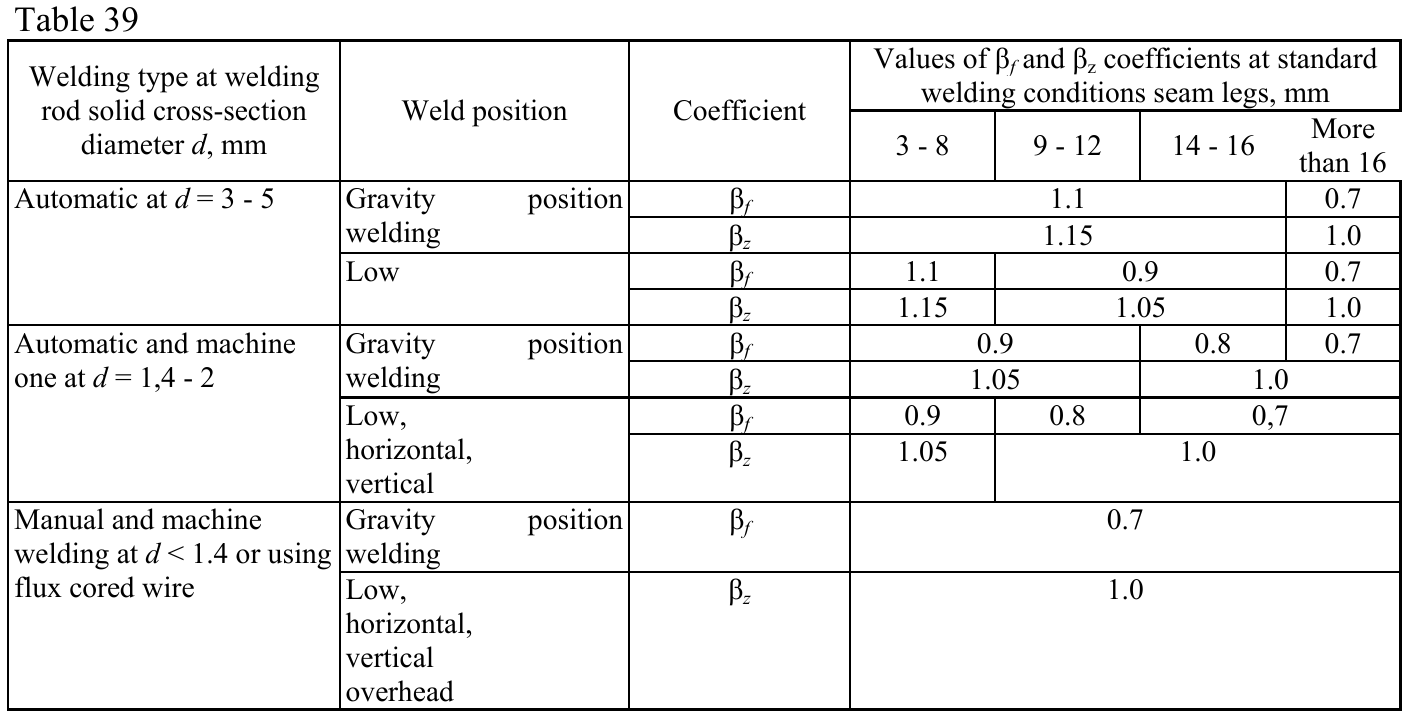

- βf – współczynnik dla metalu spoiny wg SP 16, Tabela 39; współczynnik jest określany przez ustawienia normy – rodzaj spawania i pozycja spawania (ustawienia materiału spoiny)
- βz – współczynnik dla metalu rodzimego wg SP 16, Tabela 39; współczynnik jest określany przez ustawienia normy – rodzaj spawania i pozycja spawania (ustawienia materiału spoiny)
- kf – wymiar nogi spoiny pachwinowej, przyjmuje się stosunek nóg spoiny pachwinowej 1:1
- – obliczeniowa długość elementu spoiny
- lw = l – 10 mm – obliczeniowa długość spoiny
- l – rzeczywista długość spoiny
- le – rzeczywista długość elementu spoiny
- – wytrzymałość obliczeniowa metalu spoiny – SP 16, Tabela 4
- Rwz = 0.45 Run – wytrzymałość obliczeniowa metalu rodzimego – SP 16, Tabela 4
- γc – współczynnik warunków pracy – SP 16, Tabela 1, edytowalny w ustawieniach normy
- Rwun – normatywna wytrzymałość metalu spoiny pachwinowej wg SP 16, Tabela D2
- γwm – cząstkowy współczynnik bezpieczeństwa dla metalu spoiny, γwm = 1,25 dla Rwun ≤ 490 MPa oraz γwm = 1,35 w pozostałych przypadkach – SP 16, Tabela 4
- Run – charakterystyczna wytrzymałość łączonej stali
| Materiał elektrody spawalniczej | Rwun [MPa] | Rwf [MPa] |
| E42 | 410 | 180 |
| E46 | 450 | 200 |
| E50 | 490 | 215 |
| E60 | 590 | 240 |
| E70 | 685 | 280 |
| E85 | 835 | 340 |
Typ pozycji spawania (z grawitacją) może być ustawiony przy wyborze elektrody spawalniczej i rodzaju spawania w ustawieniach normy.

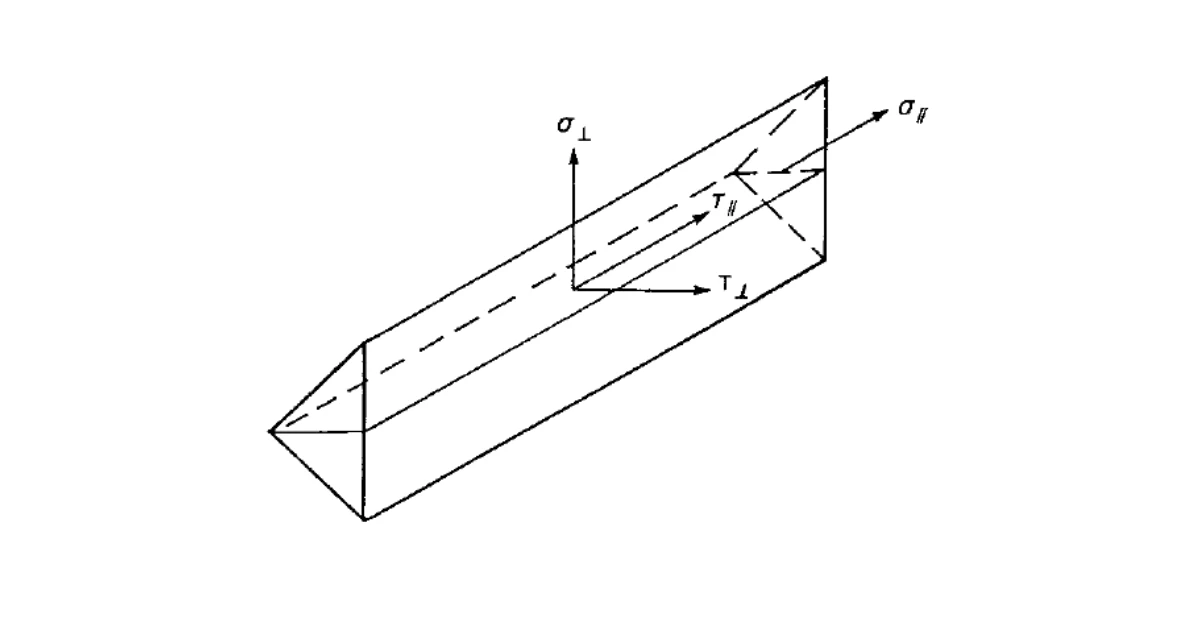

Diagramy spoiny przedstawiają naprężenia zgodnie z następującym wzorem:
