Sprawdzenie normowe spoin zgodnie z Hong Kong Code

Spoiny czołowe

Zakłada się spoiny czołowe pełnego przetopu, a ich nośność jest przyjmowana jako równa nośności materiału rodzimego – Cl. 9.2.5.2.1.

Spoiny pachwinowe

Spoiny pachwinowe są projektowane metodą uproszczoną zgodnie z Cl. 9.2.5.1.6.

$$f_w \le p_w$$

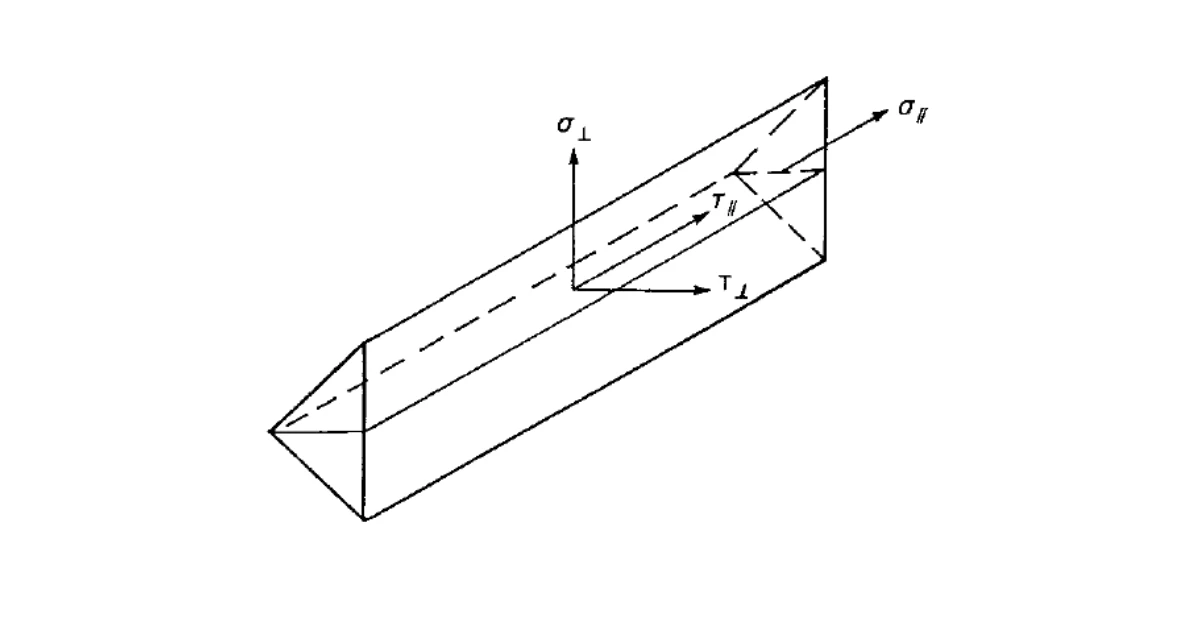

• $f_w = \sqrt{\sigma_\perp ^2 + \tau_\perp ^2 + \tau_\parallel ^2}$ – wektorowa suma naprężeń w gardzieli spoiny we wszystkich kierunkach
• $p_w$ – obliczeniowa wytrzymałość spoiny pachwinowej wyznaczona zgodnie z Tabelami 9.2a i 9.2b; dla przypadków nieujętych w Tabelach 9.2a i 9.2b:

  • $p_w = \min \{0.5 U_e, 0.55 U_s\}$ – dla elektrody EN stosowanej ze stalą EN
  • $p_w = 0.38 \min \{U_e, U_s\}$ – dla pozostałych przypadków
• $U_e$ – minimalna wytrzymałość na rozciąganie elektrody
• $U_s$ – minimalna wytrzymałość na rozciąganie

Efektywna długość spoiny pachwinowej jest redukowana o $2\cdot s$ zgodnie z Cl. 9.2.5.1.3, gdzie $s$ jest rozmiarem nogi spoiny pachwinowej przyjmowanym jako równy $a\cdot \sqrt{2}$.

Tabele 9.2a i 9.2b: Wytrzymałości obliczeniowe $p_w$ [MPa]

Domyślna minimalna wytrzymałość na rozciąganie elektrody $U_e$ [MPa]

Wykresy spoin przedstawiają naprężenia zgodnie z następującym wzorem:

$$\sigma = \sqrt{\sigma_{\perp}^2 + \tau_{\perp}^2 + 3 \tau_{\parallel}^2 }$$
