Typ analizy zmęczenia materiału służy do wyznaczania zakresu naprężeń normalnych i stycznych między dwoma przypadkami obciążeń. Naprężenia odpowiadają naprężeniom nominalnym i muszą być dalej oceniane przy użyciu metod obliczeniowych zgodnych z normami. Zakłada się, że jest stosowany do projektowania szczegółów zmęczenia wysokocyklowego, gdzie nie oczekuje się plastyfikacji.
Typ analizy zmęczenia materiału nie dostarcza żadnej końcowej nośności ani liczby cykli, jaką detal może wytrzymać. Dostarcza jedynie danych wejściowych do dalszych obliczeń zgodnie z normami (naprężenia nominalne w przekrojach zdefiniowanych przez użytkownika i generowanych automatycznie).
Naprężenie nominalne można obliczyć dla:
- Śrub – na rozciąganie i ścinanie
- Spoin – generowanych automatycznie w przekroju płyty przy spoinie
- Płyt – w przekrojach zdefiniowanych przez użytkownika
Naprężenie nominalne wyznaczane jest przez odjęcie naprężeń referencyjnego przypadku obciążenia od innego przypadku obciążenia.

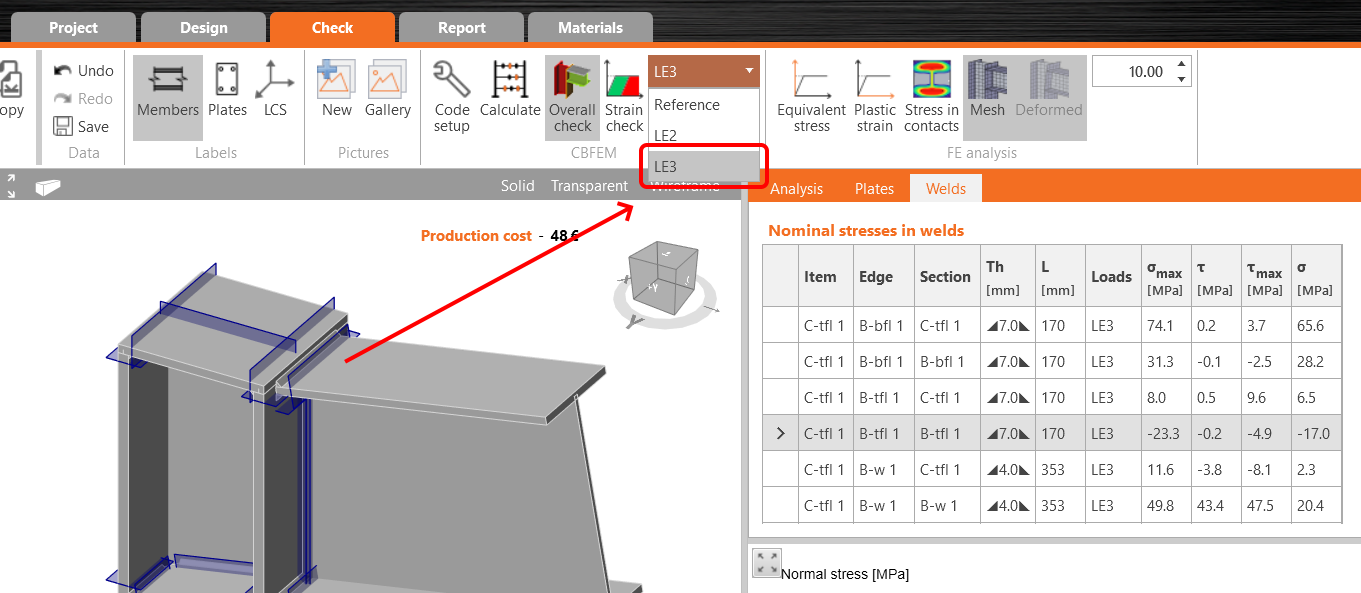

Jeśli wprowadzisz więcej przypadków obciążeń (np. „Referencyjny", LE2 i LE3), możesz odczytać wyniki dla każdego przypadku obciążenia, przełączając się między LE na górnej wstążce.
Aby bliżej zapoznać się z tym typem analizy, odwiedź nasze Centrum Wsparcia:
Podstawy teoretyczne: Typ analizy zmęczenia materiału
Analiza zmęczenia materiału – spoiny czołowe przekroju dwuteowego
Dostępne w edycji Enhanced .
