피로 해석 유형은 두 하중 케이스 간의 수직 및 전단 응력 범위를 결정하는 데 사용됩니다. 응력은 공칭 응력에 해당하며, 규정 설계 방법을 사용하여 추가 평가가 필요합니다. 항복이 예상되지 않는 고주기 피로 상세의 설계에 사용하는 것을 전제로 합니다.
피로 해석 유형은 최종 저항력이나 상세가 견딜 수 있는 사이클 수를 제공하지 않습니다. 규정에 따른 추가 계산을 위한 입력값(사용자 정의 및 자동 정의 단면의 공칭 응력)만을 제공합니다.
공칭 응력은 다음에 대해 계산할 수 있습니다:
- 볼트 – 인장 및 전단력
- 용접부 – 용접부 인접 플레이트 단면에서 자동 생성
- 플레이트 – 사용자 정의 단면
공칭 응력은 기준 하중 케이스의 응력을 다른 하중 케이스에서 빼는 방식으로 결정됩니다.

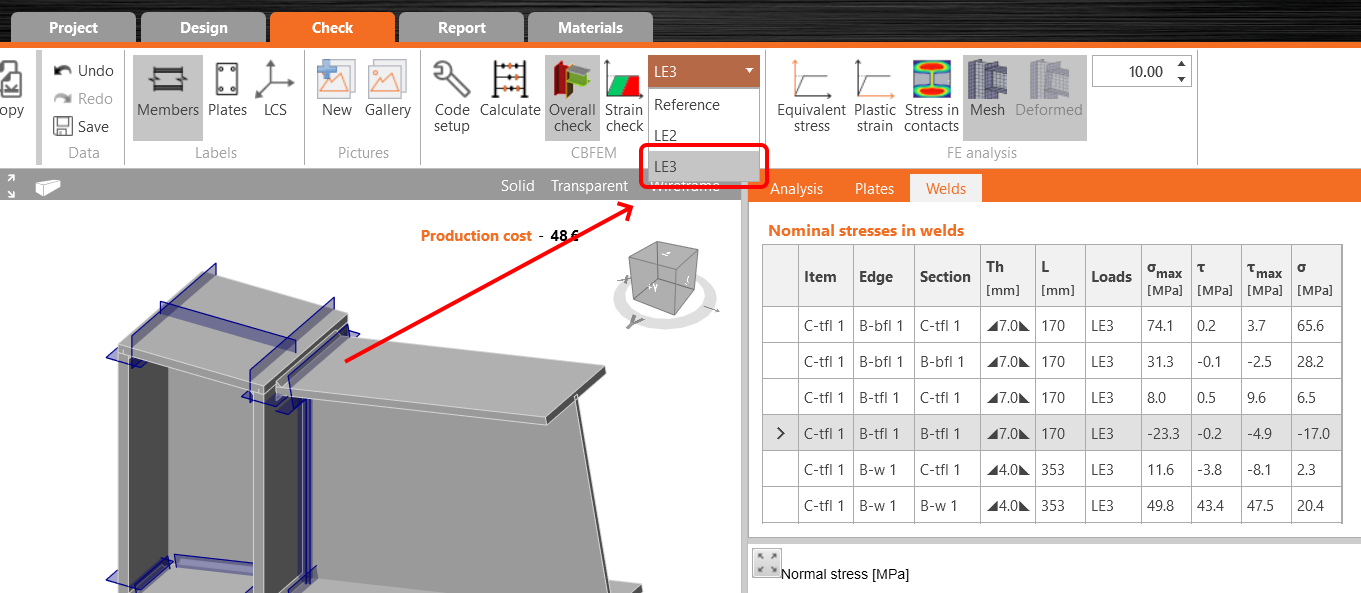

여러 하중 케이스(예: "기준", LE2 및 LE3)를 입력하면 상단 리본에서 LE를 전환하여 각 하중 케이스의 결과를 확인할 수 있습니다.
이 해석 유형에 대한 자세한 내용은 지원 센터를 방문하십시오:
Available in Enhanced edition.
