Targi Budapeszteńskie Hungexpo przechodzą gruntowną rewitalizację, obejmującą nową halę przyjazdową – atrakcyjną konstrukcję w kształcie śmigła. Budynek o tak dużej złożoności geometrycznej wymaga zaawansowanych metod projektowania, współpracy wieloplatformowej oraz zastosowania narzędzia analitycznego opartego na CBFEM.
Join the webinar and learn about
W tym webinarze chcemy przybliżyć środowisko otwartego BIM oraz parametryczne metody projektowania zastosowane w procesie projektowym, w którym wykorzystano IDEA StatiCa Connection.

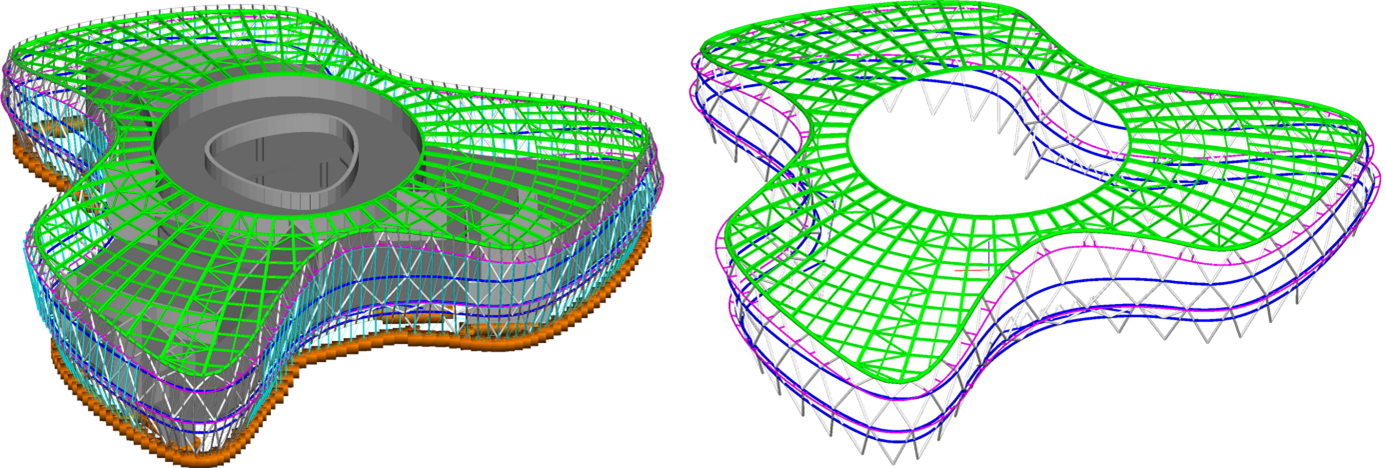

Bryła budynku jest symetryczna obrotowo co 120°, tworząc w rzucie z góry 3 identyczne skrzydła w kształcie śmigła. Główna elewacja składa się z 3 falistych pasów o wyraźnych krawędziach – poziomych na niższych kondygnacjach i przestrzennych na krawędzi dachu. Zbadano trzy różne strategie segmentacji z wykorzystaniem parametrycznego grupowania elementów. Koncepcja ta obejmowała rozwiązania od najmniejszych zespołów, takich jak złącza, po duże zakrzywione przestrzenne kratownice.
Przepływ pracy projektowej był oparty na środowisku Rhino/Grasshopper, natomiast ConSteel służył do analizy konstrukcyjnej i był połączony z Grasshopper za pomocą wtyczki Pangolin. Modelowanie i opracowanie szczegółów budowy wykonano w Tekla Structures.

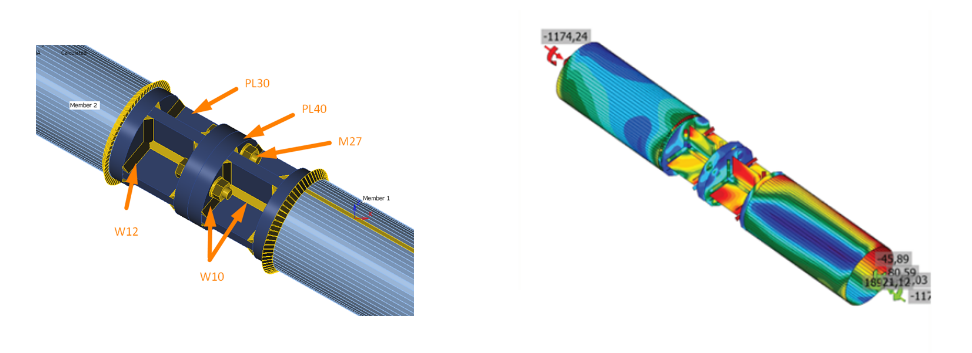

Analiza połączeń stalowych została przeprowadzona w IDEA StatiCa. Podobne złącza były grupowane i systematycznie nazywane już w Grasshopper. Atrybuty te wykorzystano do filtrowania miarodajnych sił i geometrycznych wartości ekstremalnych dla każdego typu złącza. IDEA StatiCa Connection jest połączona zarówno z ConSteel, jak i Tekla Structures – interfejs umożliwiał transfer wszystkich danych geometrycznych, materiałowych i obciążeniowych wymaganych do projektowania złączy.
KÉSZ Group jest jedną z największych firm budowlanych na Węgrzech. Jej udana ekspansja międzynarodowa, niezależność rynkowa i rola kształtująca sektor wyróżniają ją spośród krajowych konkurentów.
BIM Design Kft oferuje klientom pełen zakres usług projektowych. Korzystając z najnowszych innowacyjnych rozwiązań, biuro świadczy usługi w zakresie rozwoju projektów budowlanych, ogólnego projektowania architektonicznego, projektowania konstrukcji stalowych z naciskiem na wykonalność i wiele innych.
