- Egy kiváló budapesti szerkezet részleteinek tervezése
- Grasshopper, szegmentálás és szabványosítás alkalmazása
- Adatok importálása Consteel és Tekla Structures programokból
- A csillag alakú kapcsolat optimalizálása IDEA StatiCa Connection-ben
- A CBFEM alapú kapcsolattervező eszköz használatának hatása
WebináriumSteelConnection designModelingBIM linkTekla Structures
Connection Wednesdays - HUNGEXPO érkezési csarnok
Ez a webinárium elérhető még
Közvetítve ekkor
2021. március 31. / 00:00
(a helyi időzónájában, 24 órás formátumban)
A Hungexpo Budapest Vásár nagyszabású megújuláson megy keresztül, amelynek része az új érkezési csarnok, egy vonzó propeller alakú szerkezet. Az ilyen geometriai összetettségű épület fejlett tervezési módszereket, többplatformos együttműködést és a CBFEM elemzési eszköz kihasználtságát igényli.
A webináriumon megismerheti
Ebben a webináriumban betekintést kívánunk nyújtani a tervezési folyamatban alkalmazott nyílt BIM-környezetbe és parametrikus tervezési módszerekbe, amelyekbe az IDEA StatiCa Connection is beépült.

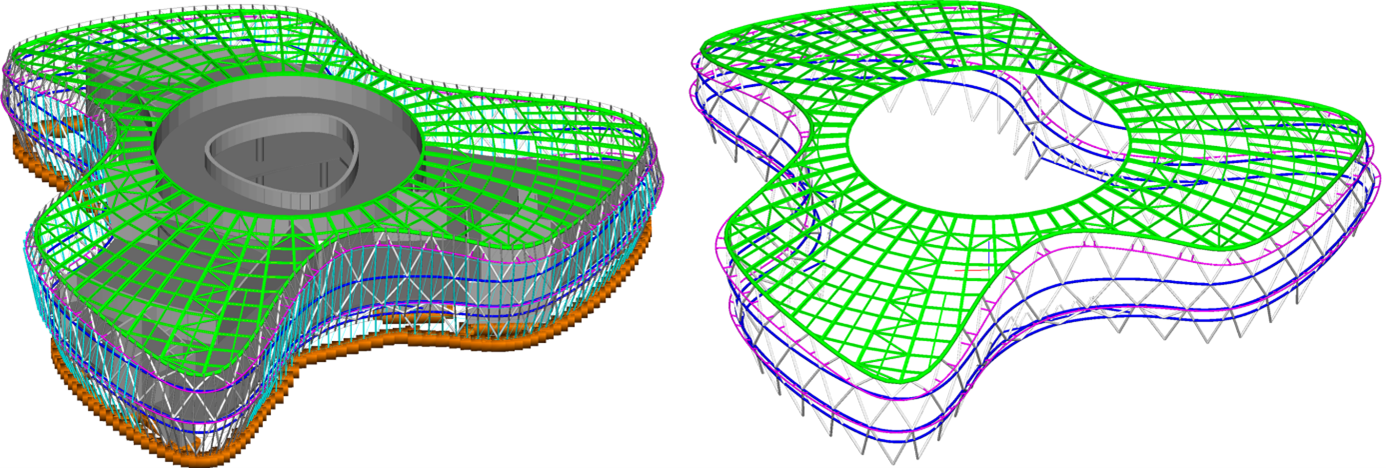

Az épületburok 120°-os forgásszimmetriával rendelkezik, felülnézetben 3 azonos szárnyat alkotva, propeller alakot eredményezve. A főhomlokzat 3, éles élekkel rendelkező hullámzó sávból épül fel, amelyek az alsóbb szinteken vízszintesek, a tetőélnél pedig térbeli kialakításúak. Három különböző szegmentálási stratégiát vizsgáltak az elemek parametrikus csoportosításával. Ez a koncepció a legkisebb szerelvényektől, mint a kapcsolatok, egészen a nagy ívelt térbeli rácsszerkezetekig terjedő megoldásokat foglalt magában.
A tervezési munkafolyamat középpontjában a Rhino/Grasshopper állt, míg a szerkezeti analízishez Consteel-t használtak, amelyet a Pangolin plugin segítségével kapcsoltak össze a Grasshopper-rel. Az építés modellezése és részletezése Tekla Structures-ben készült.

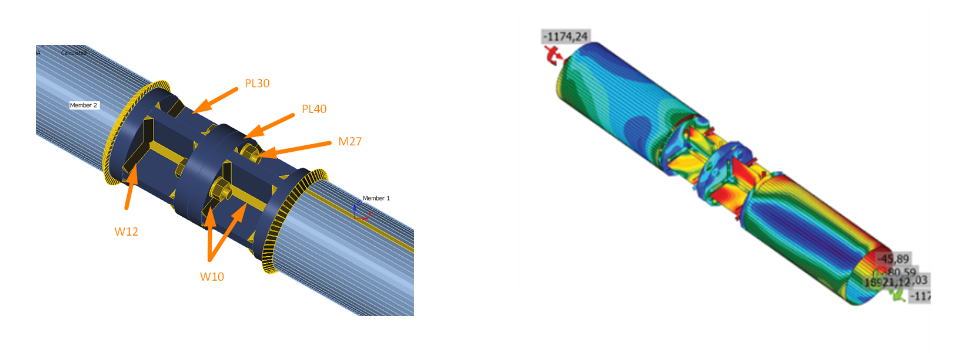

Az acél kapcsolatok analízisét IDEA StatiCa-ban végezték. A hasonló csomópontokat már Grasshopper-ben rendszeresen csoportosították és nevezték el. Ezeket az attribútumokat az egyes csomóponttípusok mérvadó erőinek és geometriai szélsőértékeinek szűrésére használták. Az IDEA StatiCa Connection mind a Consteel-hez, mind a Tekla Structures-höz kapcsolódik; az interfész lehetővé tette a csomóponttervezéshez szükséges összes geometriai, anyagi és terhelési adat átvitelét.
KÉSZ Group Magyarország egyik legnagyobb építőipari vállalata. Sikeres nemzetközi terjeszkedése, piaci függetlensége és ágazatformáló szerepe kiemelkedővé teszi a hazai versenytársak közül.
BIM Design Kft teljes körű tervezési szolgáltatásokkal áll ügyfeleink rendelkezésére. A legújabb innovatív megoldásokat alkalmazva az iroda épületprojekt-fejlesztést, építészeti generáltervezést, gyárthatóságra fókuszáló acélszerkezeti tervezést és egyéb szolgáltatásokat nyújt.
