Model przyczepności dla SGU (Detail)

This article is also available in
ENDEESFRITPTNLHUROKRPLTHTR

W poprzednich wersjach zakładano idealne połączenie bez poślizgu między zbrojeniem a betonem dla SGU. Jednak wyniki dotyczące naprężeń w zbrojeniu, szerokości rys i nieliniowego ugięcia mogły być w niektórych przypadkach niekorzystnie wpływane.

Wersja 23.0.5 i starsze

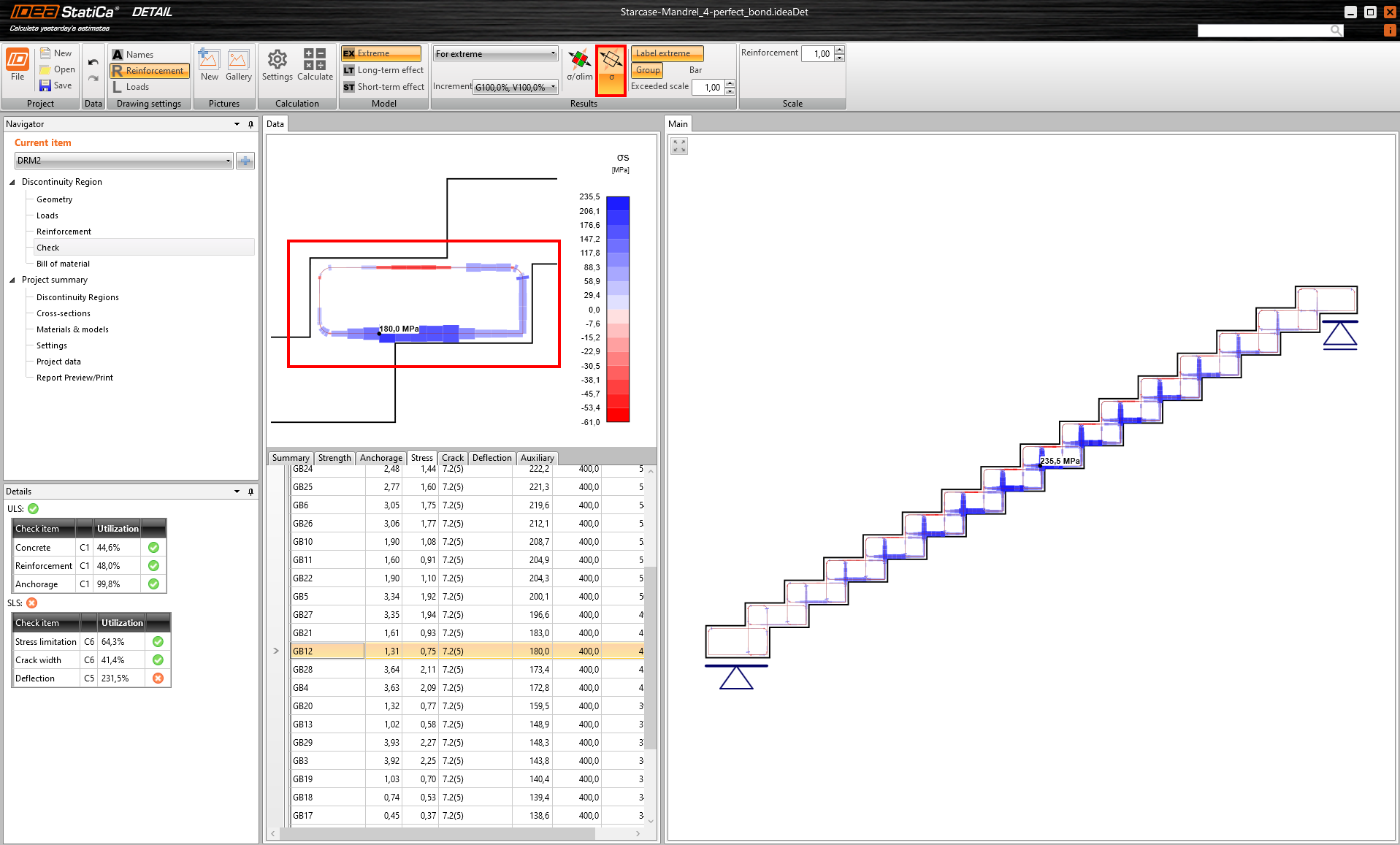

Ograniczenia naprężeń

Naprężenie rozkład na długości pręta zbrojeniowego.

Rozkład naprężeń na długości pręta zbrojeniowego

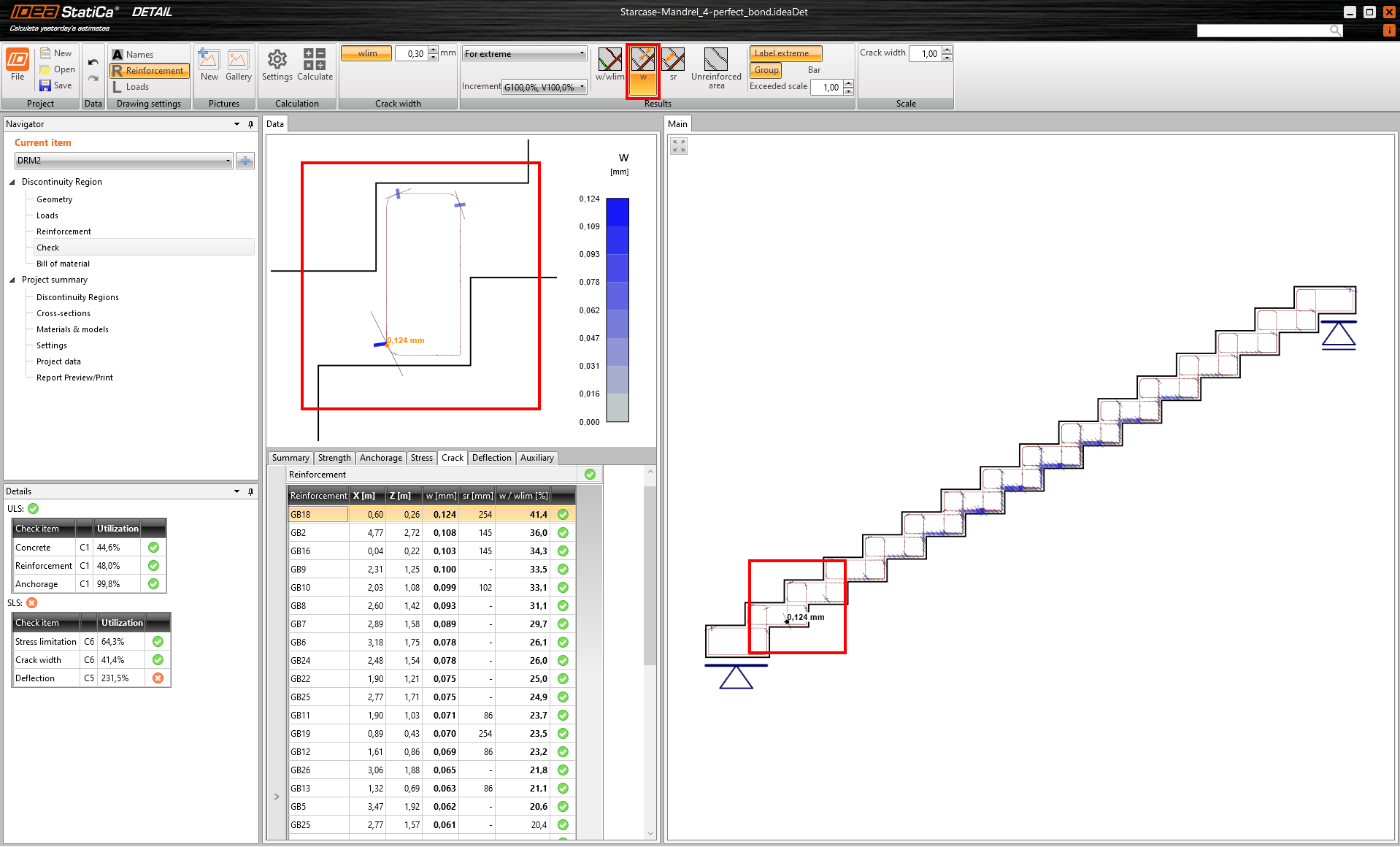

Szerokość rysy

Sztywność modelu została zwiększona poprzez sztywne połączenie betonu i prętów zbrojeniowych, co spowodowało przesunięcie lokalizacji maksymalnej rysy.

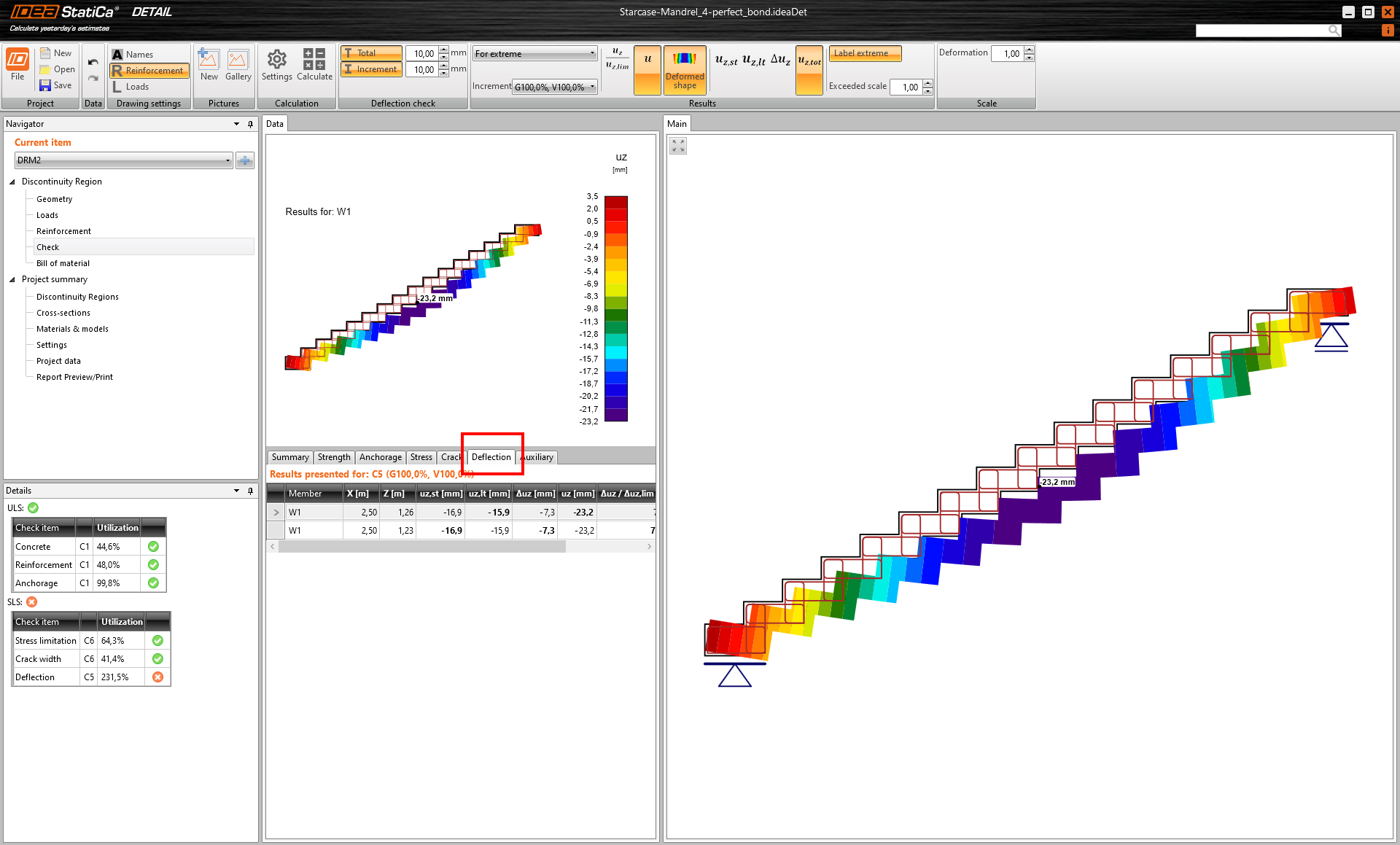

Ugięcie

Wspomniane zwiększenie sztywności miało wpływ na ugięcia, skutkując niższymi wartościami. Dostarcza to cennych informacji na temat tego, jak zmiany sztywności mogą wpływać na zachowanie układu.


Wersja 23.1

Model przyczepności jest zaimplementowany dla sprawdzeń normowych SGU w wersji 23.1. Prowadzi to do płynnego rozkładu naprężeń na długości prętów zbrojeniowych, a następnie do prawidłowego obliczenia szerokości rysy i nieliniowego ugięcia.

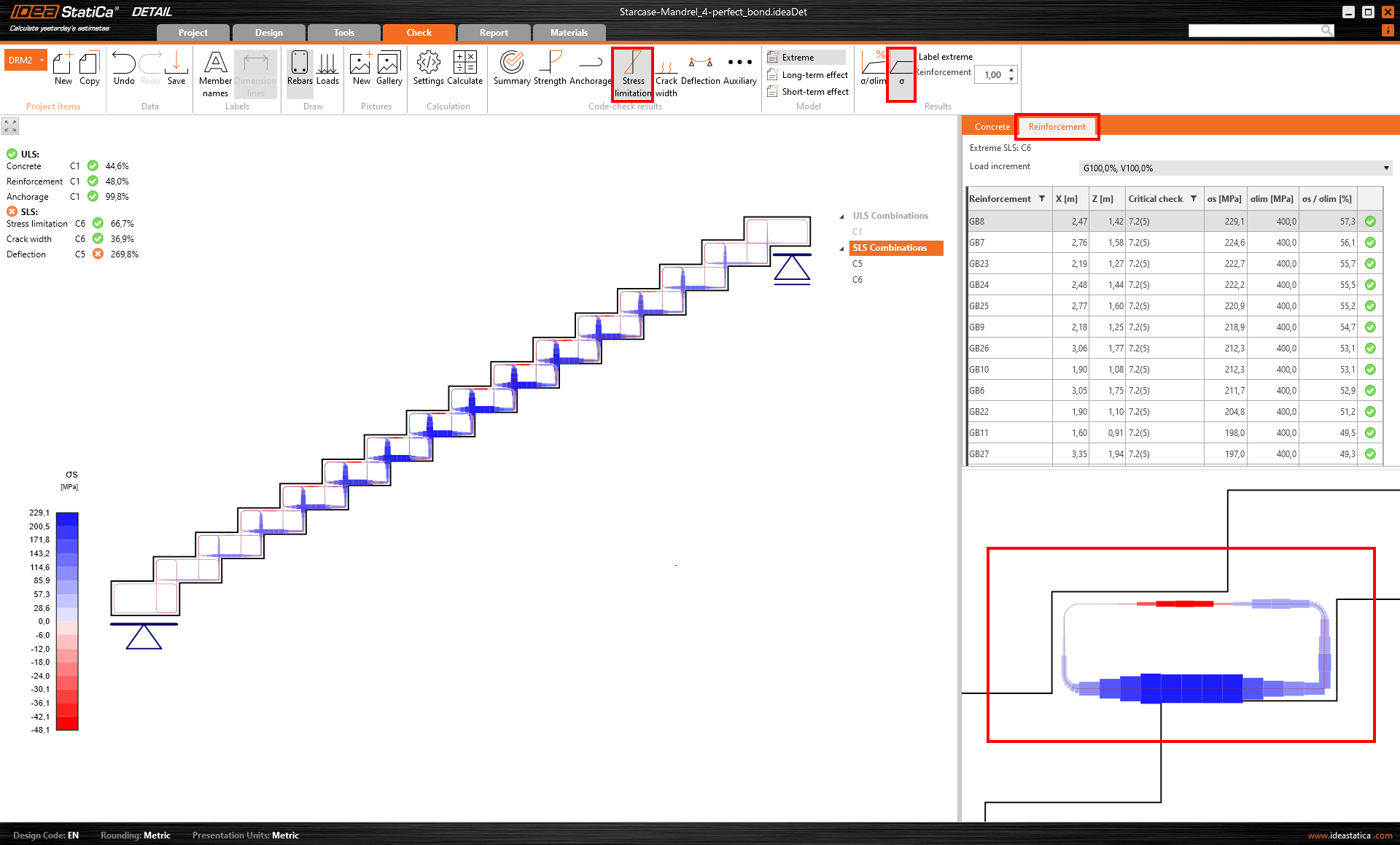

Ograniczenia naprężeń

Naprężenie rozkład na długości pręta zbrojeniowego.

Rozkład naprężeń na długości pręta zbrojeniowego

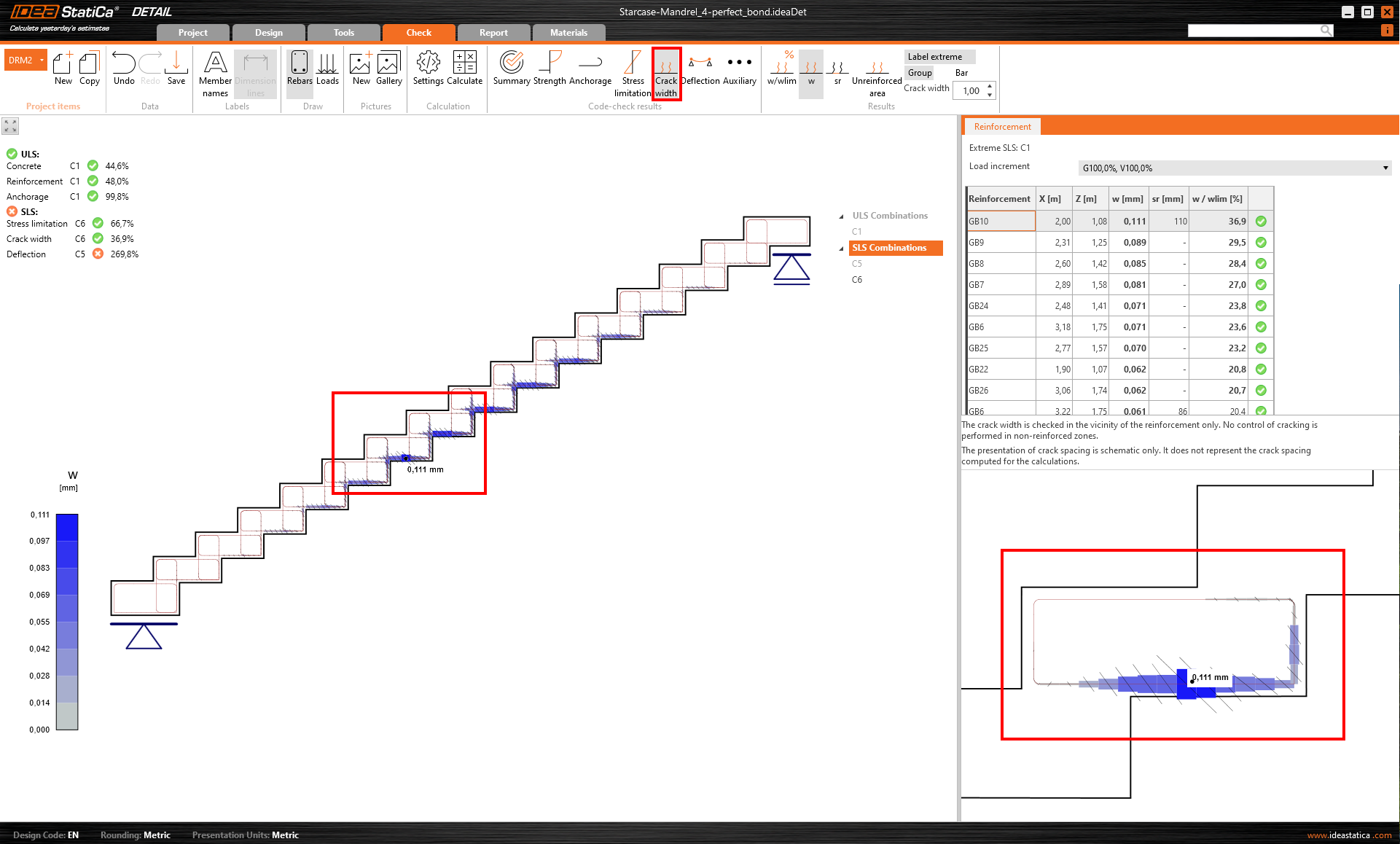

Szerokość rysy

Model przyczepności zapewnia poślizg między prętami zbrojeniowymi a betonem, dokładnie identyfikując rysy i kąt ich rozkładu.

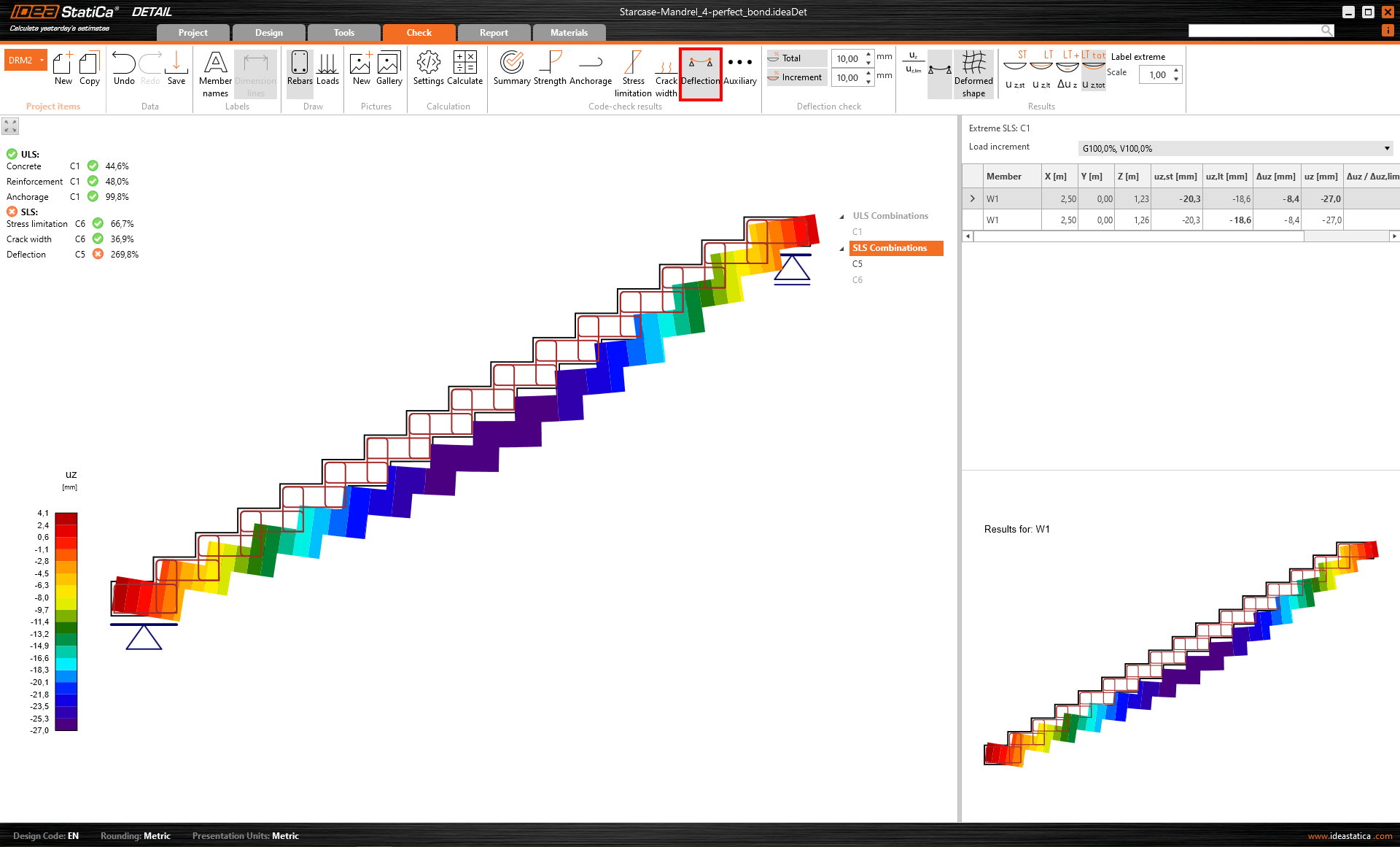

Ugięcie

Takie zachowanie prowadzi do większych ugięć i bardziej realistycznego zachowania konstrukcji.
