Parametrische ontwerpopties voor IDEA StatiCa Connection

Dit artikel is ook beschikbaar in

Parametrisch ontwerpen is een ontwerpbenadering waarbij parameters en algoritmes worden gebruikt om ontwerpelementen te creëren en te manipuleren. De relaties tussen verschillende elementen worden bij parametrisch ontwerpen gedefinieerd door wiskundige vergelijkingen of regels.

Parameters in IDEA StatiCa Connection

Het eerste gebruik van parametrisch ontwerp is het eenvoudigst. Elk onderdeel, zoals een staaf, plaat, bout of las, kan worden gedefinieerd door zijn vorm, positie en materiaal.

Hiervoor moet je de ontwikkelaarsmodus inschakelen in Project / Voorkeuren / Geavanceerde instellingen.

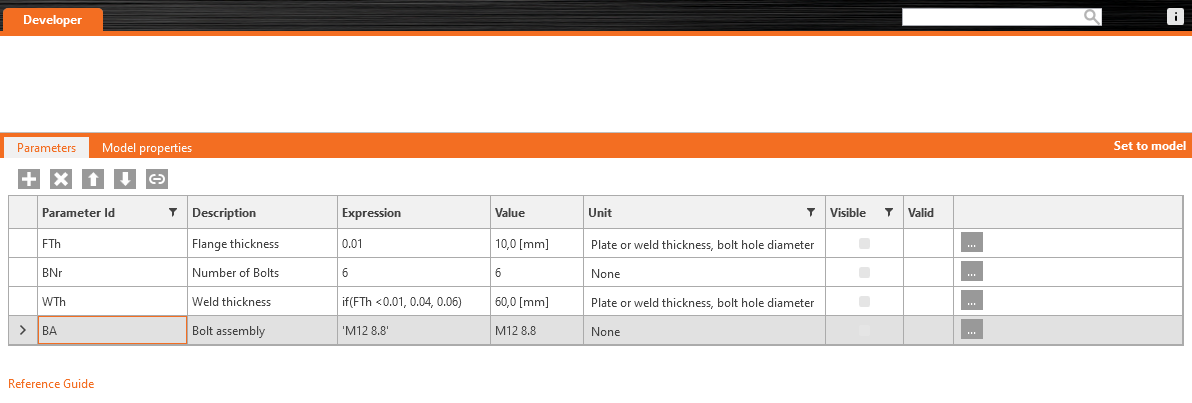

In het tabblad Parameters kun je getallen (decimaalteken is punt), tekst (gebruik eenvoudige aanhalingstekens) en zelfs vergelijkingen toevoegen.

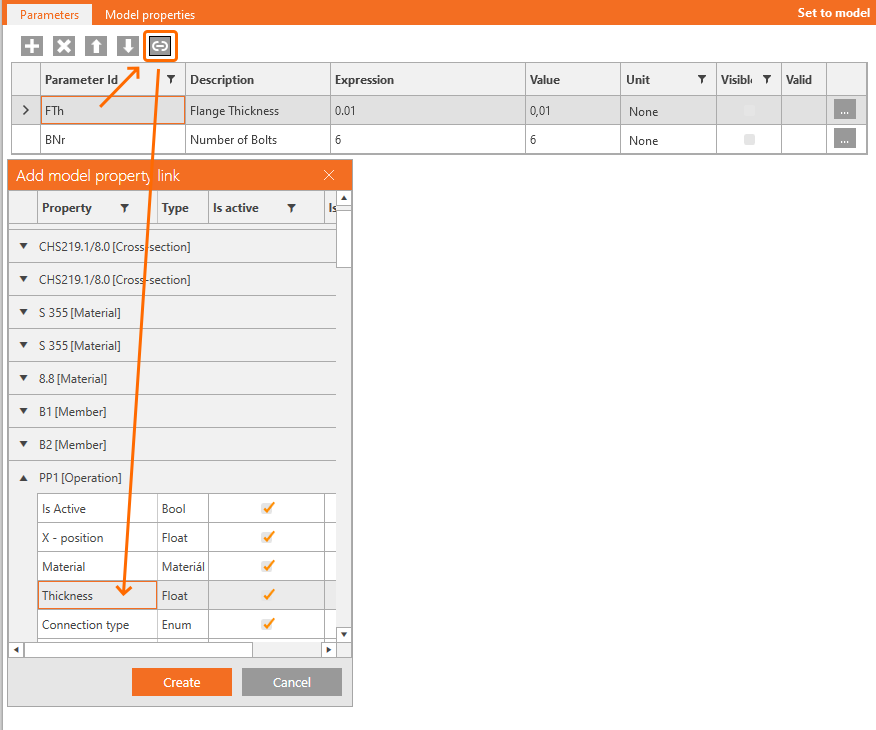

Om deze parameter te koppelen aan de items die zijn gedefinieerd door de Operations, klik je op het Link icoon.

Met de knop Set to model (Instellen op model) kun je de beginwaarden van de parameterwaarden overschrijven.

Raadpleeg de referentiegids om alle mogelijkheden van de parameters te leren kennen.

Plugin voor Rhino/Grasshopper

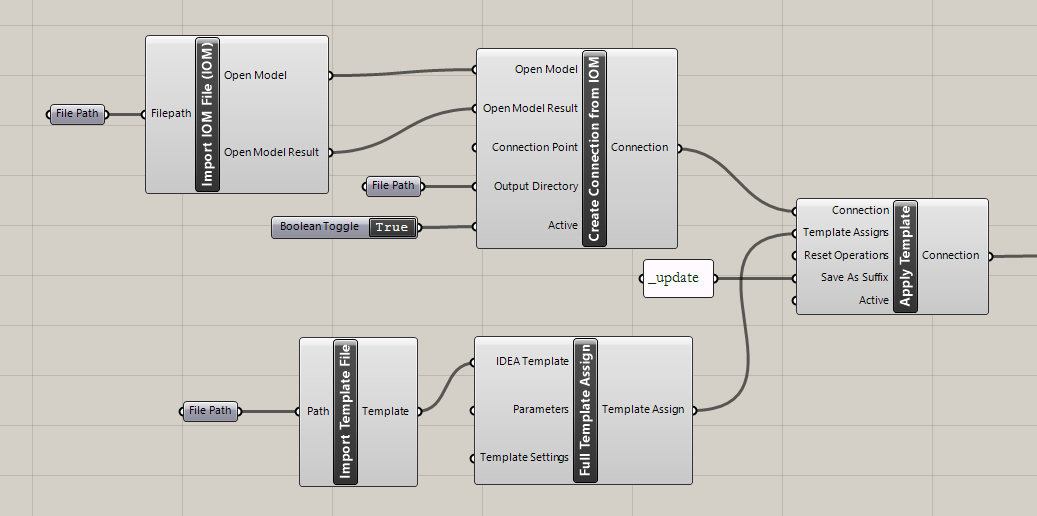

Grasshopper is een visueel programmeerpakket dat gekoppeld is aan de krachtige modelleer-CAD-software Rhino3d.

Door Grasshopper te combineren met IDEA StatiCa's Open Model en API's ontstaat een extreem krachtig platform voor de parametrische definitie van complexe verbindingen plus de automatisering en optimalisatie van verbindingen.

De plugin kan op verschillende manieren gebruikt worden:

het maakt het maken van complexe verbindingen mogelijk, zelfs zonder IDEA Connection licentie

importeren van een constructie (SAF-model, IOM-model) en een bulkberekening van gespecificeerde verbindingen

optimalisatie van verbindingen in termen van ontwerp, materiaal, enz. met behulp van parameters

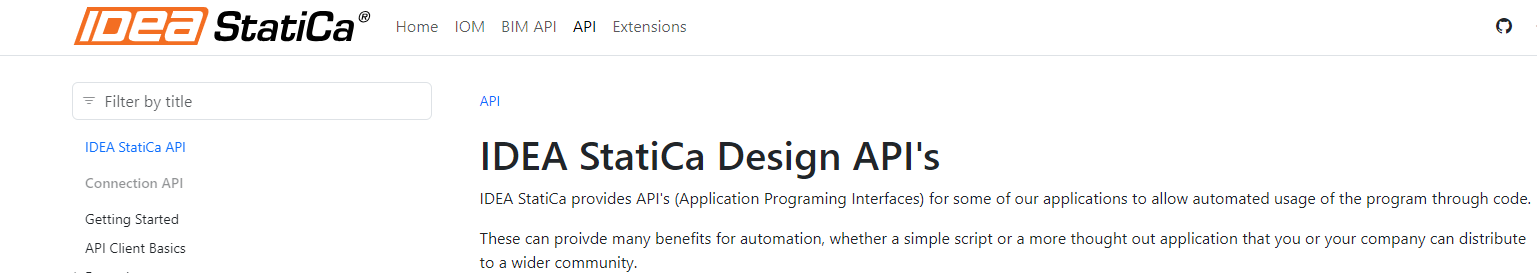

Ontwerp API's

IDEA StatiCa biedt verschillende algemene API's voor de verschillende apps en diensten die wij leveren. Dit is een uitstekende plek om te beginnen als je een Computational design engineer of softwareontwikkelaar bent die geautomatiseerde ontwerp- en optimalisatietaken wil uitvoeren. De ontwerp-API's zijn gericht op gebruikers van zowel Python als C#/.Net.
