UX
De UX van het tabblad Ontwikkelaar bevat belangrijke functies.
- Parameters en modeleigenschappen zijn nu opgesplitst in tabbladen in het zijpaneel. Parameters worden gepositioneerd als het 'primaire' element van deze functionaliteit.
- Het is mogelijk om parameters direct vanaf dit tabblad te koppelen aan modeleigenschappen met behulp van de knop 'link naar modeleigenschap toevoegen'.
- Er is een Outputwaarde toegevoegd zodat de gebruiker de berekende output in realtime kan zien.

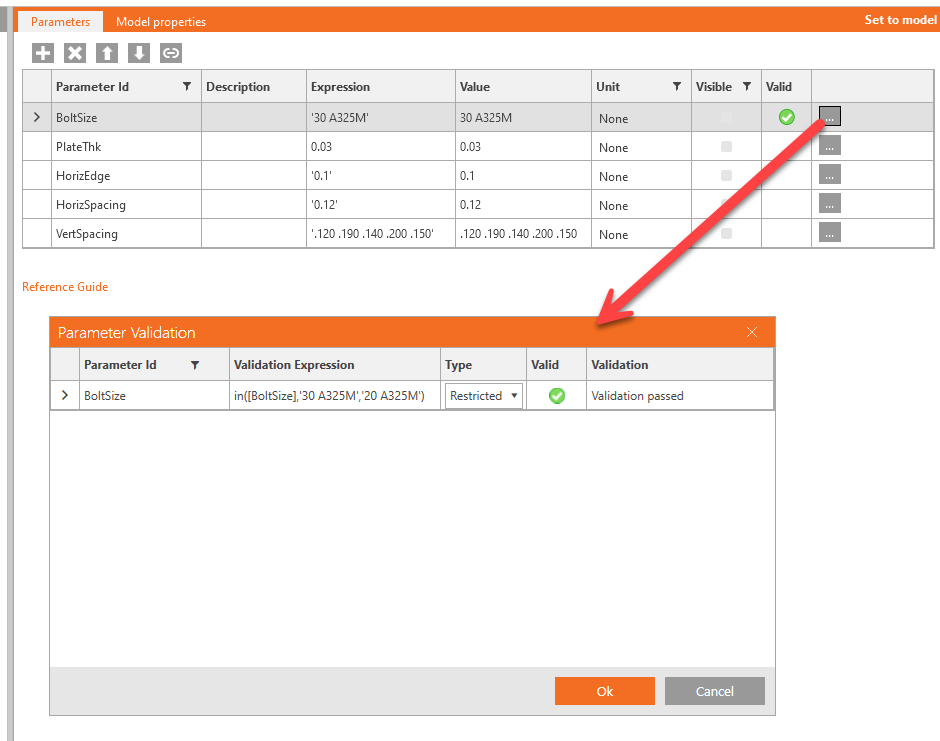

- Er is een aangepaste Verificatie van de parameter beschikbaar waarmee sjabloonmakers anderen op de hoogte kunnen stellen van beperkingen in hun parametrische ontwerpen.
- De gebruiker kan een validatie 'type' selecteren en kiezen of hij de gebruiker wil waarschuwen of de set wil beperken tot het model.
- Als de validatie ingesteld en geslaagd (=waar) is, wordt een succespictogram weergegeven.
- Als de validatie ingesteld en niet geslaagd (=onwaar) is, wordt een waarschuwings- of foutpictogram weergegeven.
- Een eenheidsselectie is beschikbaar zodat gebruikers de outputwaarde kunnen zien in het eenheidstype van hun voorkeur (ingesteld door de programma-instellingen). Opmerking: alle berekeningen en uitdrukkingsinvoer moeten nog steeds in basis SI-eenheden zijn.
- De Modeleigenschapdialoog werkt als volgt:
- Er is een kolom Is actief toegevoegd aan modeleigenschappen om de gebruiker te laten zien of de specifieke eigenschap zichtbaar is in de huidige UI van het programma.
- Een parameter kan nu ook worden bewerkt op een bepaalde toegevoegde modeleigenschap.
Het IDEA StatiCa ontwikkelingsteam wil ook een stap verder gaan in de richting van parametrische templates en de automatische toepassing van standaard en eenvoudige verbindingen.
Zie ook de introductiebeschrijving in het kennisbankartikel Parametrisch ontwerp instellen met het tabblad Ontwikkelaar.
Beschikbaar in IDEA StatiCa Steel en IDEA StatiCa Complete.
