Vier typen belastingsimpulsen kunnen worden gedefinieerd voor gewapend beton discontinuïteitsgebieden:
- Puntlast
- Lijnlast
- Oppervlaktelast
- Eigengewicht
Laten we nu elk van de opties bekijken.
Puntlast
Deze eenvoudige belastingsimpuls wordt gedefinieerd door zijn waarde, richting, helling, positie en effectieve straal. De manier waarop een puntlast wordt ingesteld, kan de methode beïnvloeden waarop de belasting op het model wordt toegepast.

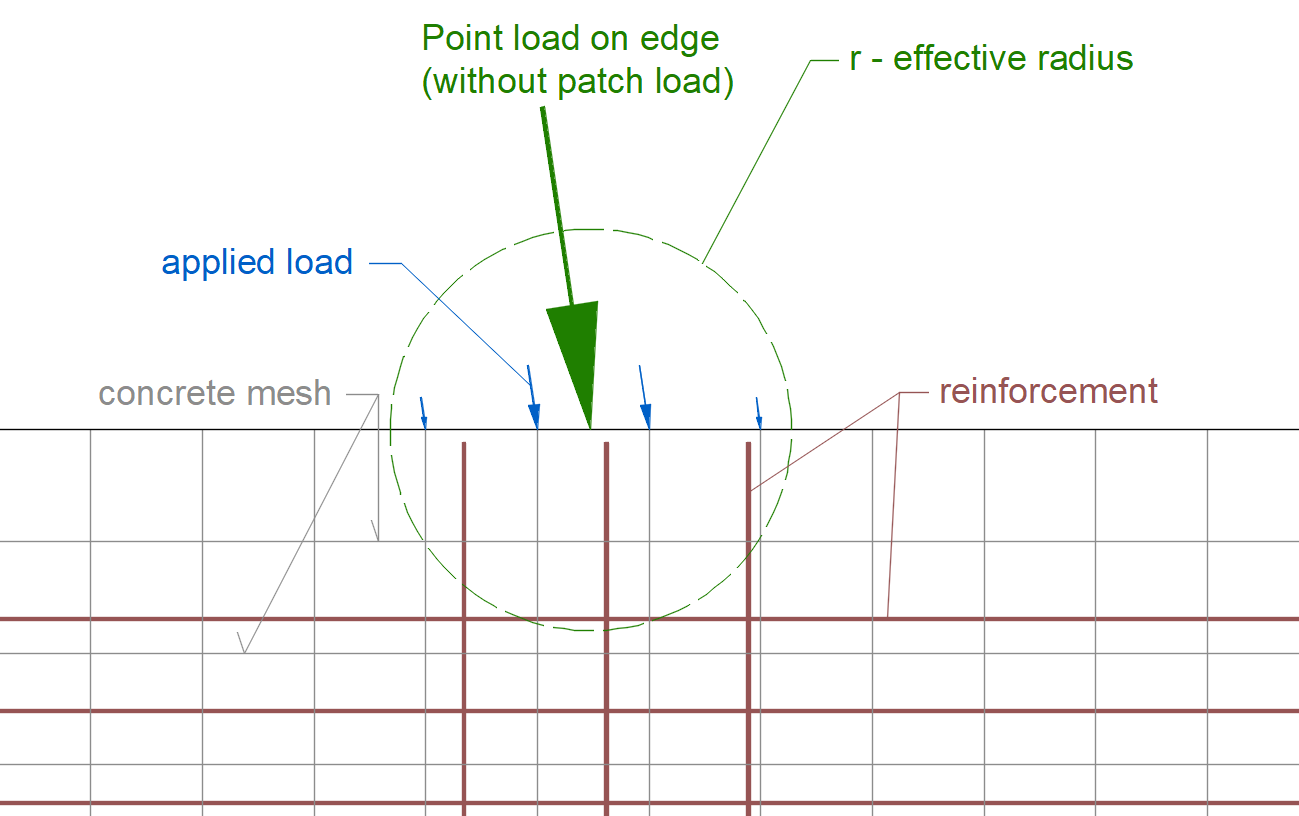

De eerste optie is om de belasting op de rand in te stellen. Zie de onderstaande afbeelding.
De tweede optie is om de belasting algemeen in het model in te stellen. De waarde van elke toegepaste belasting wordt berekend door gewogen gemiddelde waarbij het gewicht de afstand tot het aangrijpingspunt is. Met andere woorden, de toegepaste belastingen zijn variabel verdeeld, niet uniform.

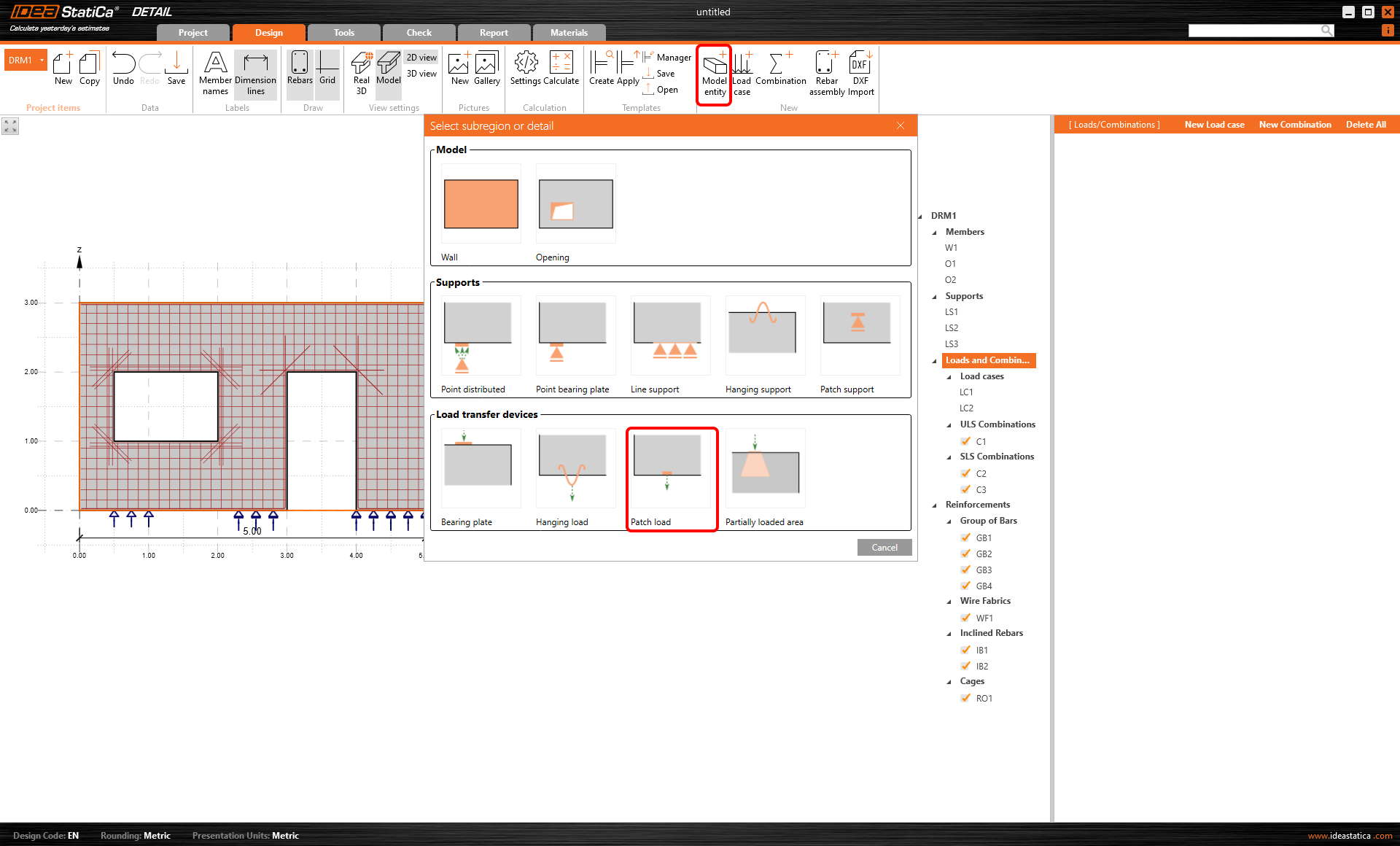

De derde optie is om de belasting aan te passen aan de verdeelde last - een van de lastoverdrachtselementen, door gebruik te maken van de functionaliteit in de sectie Geometrie.
De lasttoepassing is weergegeven in de onderstaande afbeelding.

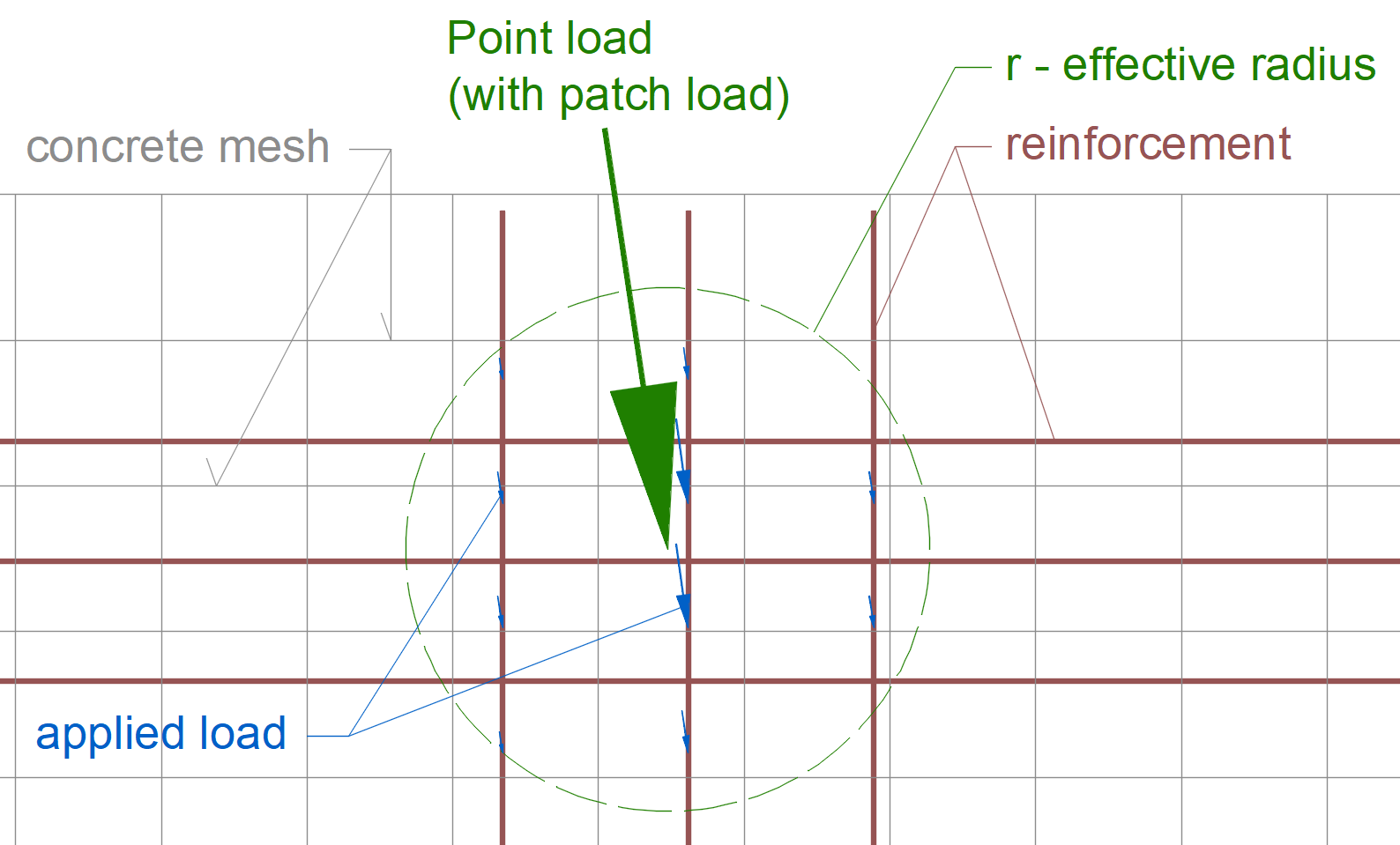

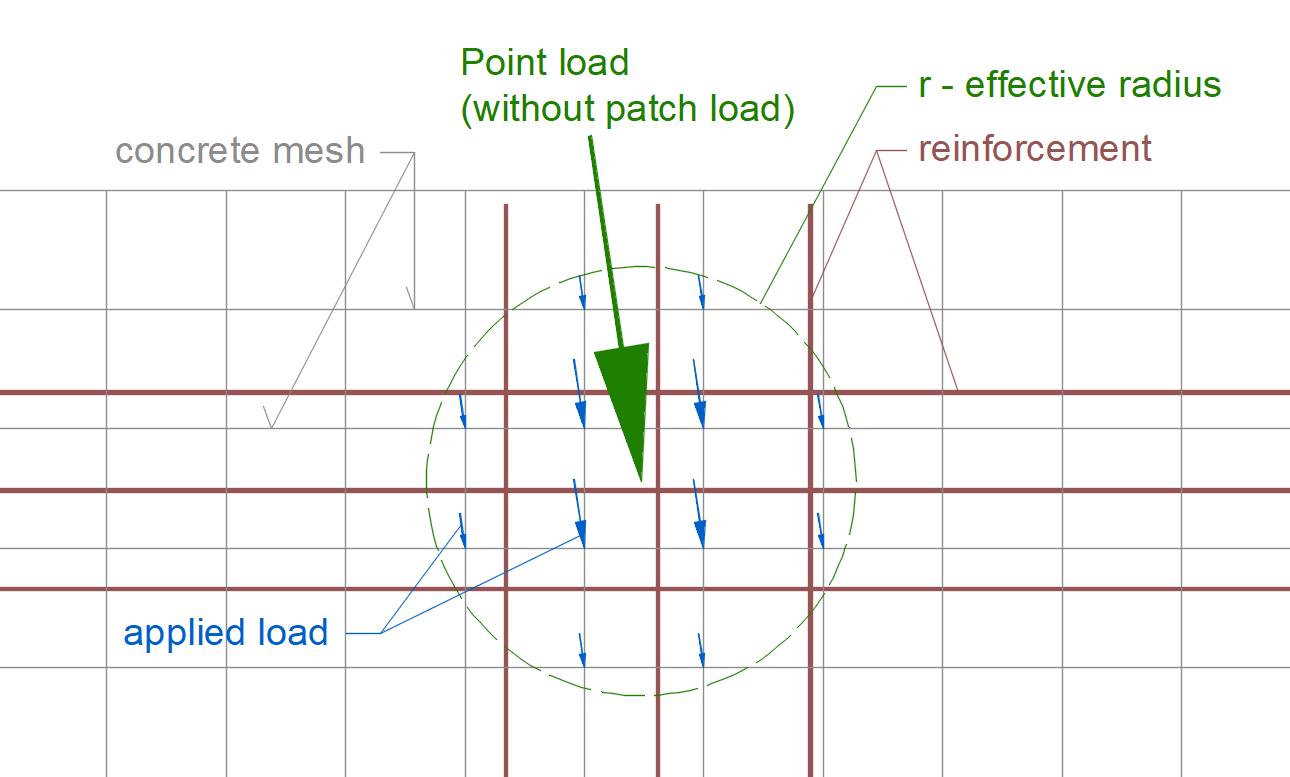

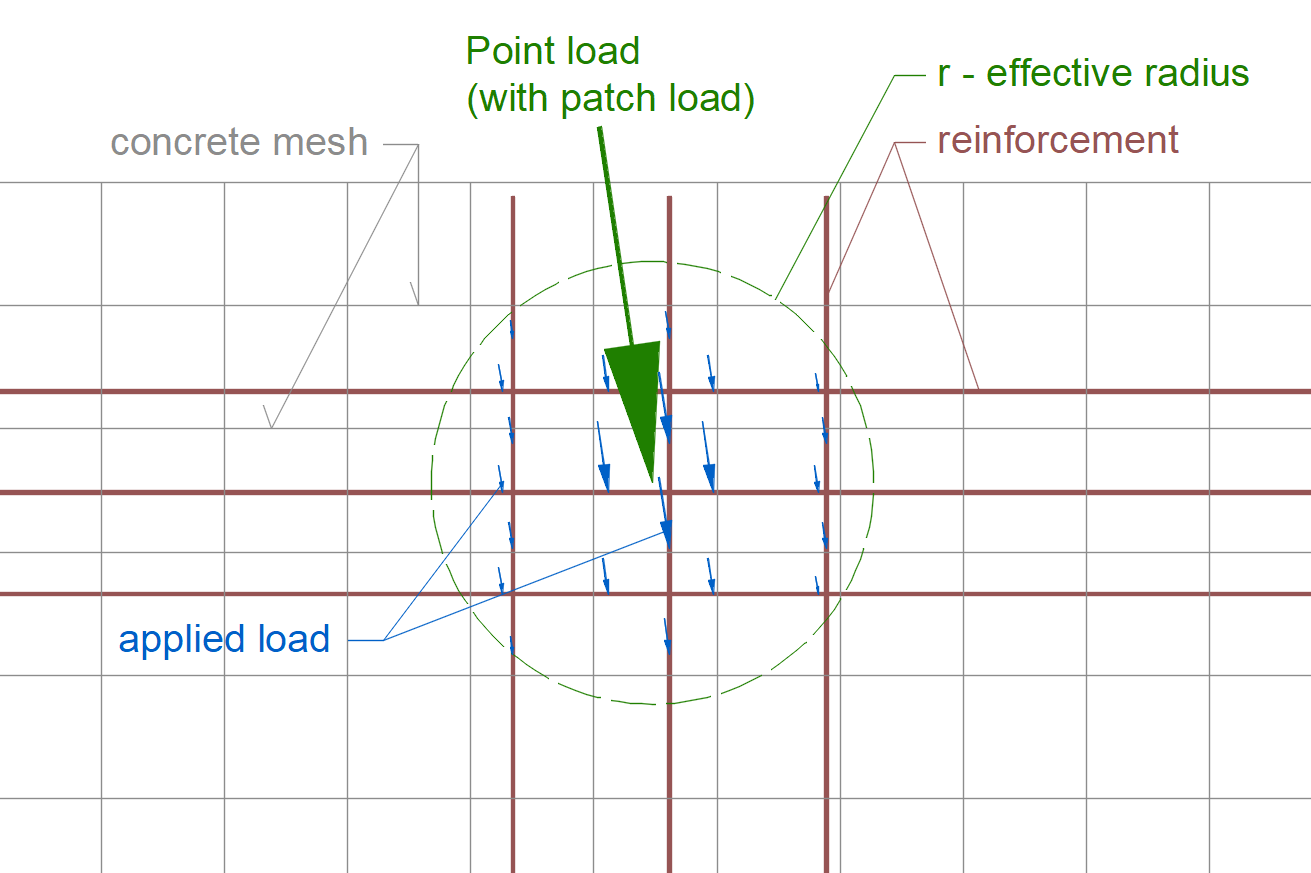

Laten we de afbeeldingen vergelijken voor de belasting geplaatst in het model en ingesteld met behulp van de verdeelde last. Zonder verdeelde last wordt de puntlast toegepast op de elementen van de beton mesh. Aan de andere kant wordt met de verdeelde last de puntlast direct op de wapeningsstaven toegepast.

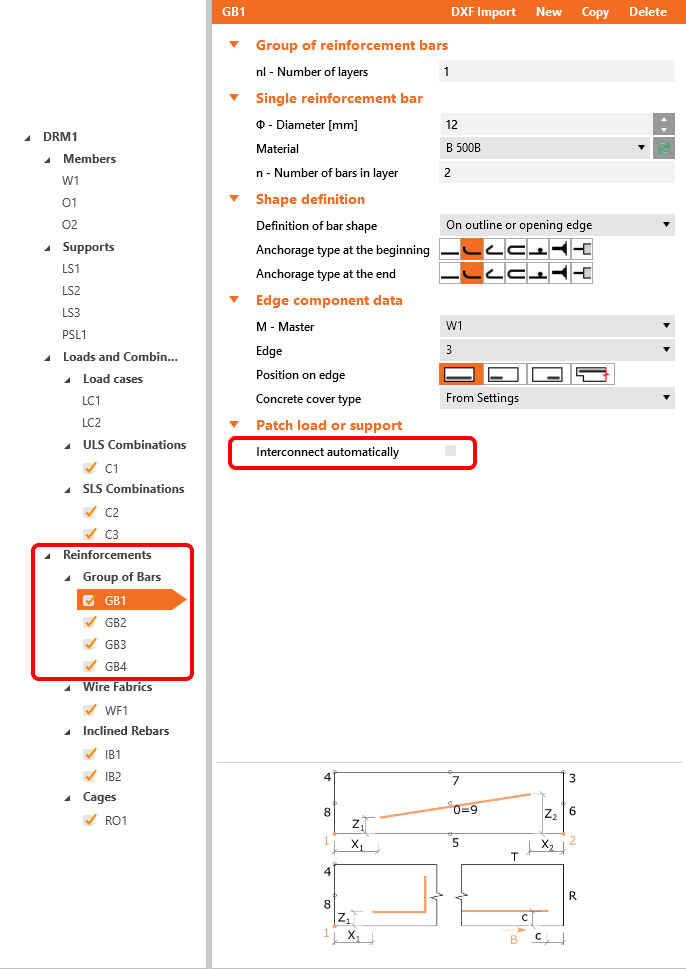

De verdeelde last kan automatisch door de software worden verbonden met de aangrenzende wapening. Hiervoor moet u echter het selectievakje voor de overeenkomstige staven in de sectie Wapening inschakelen.
In de onderstaande afbeelding ziet u het geval waarbij de horizontale wapening werd uitgesloten van het gebied van de verdeelde last en dus niet werd meegenomen voor de lastoverdracht.
De puntlasten kunnen ook worden overgedragen via andere lastoverdrachtselementen zoals oplegplaten, hangende lasten en meer. Wilt u hier meer over weten? Lees het artikel Ondersteunings- en lastoverdrachtselementen.
Het hoofdprincipe is dat puntlasten op het model worden toegepast via elastische verbindingen met verschillende stijfheden. De stijfheden worden berekend door gewogen gemiddelden op basis van de lengte van de verbindingen. Deze verbindingen zijn aangesloten op de punten van de beton- of wapenings mesh (waar de blauwe pijlen zijn getekend) en dragen de belastingen over naar de constructie.
Lijnlast
Een lijnlast kan worden gedefinieerd als uniform of trapeziumvormig. Het gebruikte type is afhankelijk van de numerieke lastdefinitie. Bij het toepassen van de lineaire lijnlast voert u eenvoudig slechts één waarde in de overeenkomstige cel in het gegevensvenster in. Als u echter de trapeziumvormige last wilt specificeren, vult u waarden in aan het ene en het andere uiteinde van de last. Zie de praktische voorbeelden:

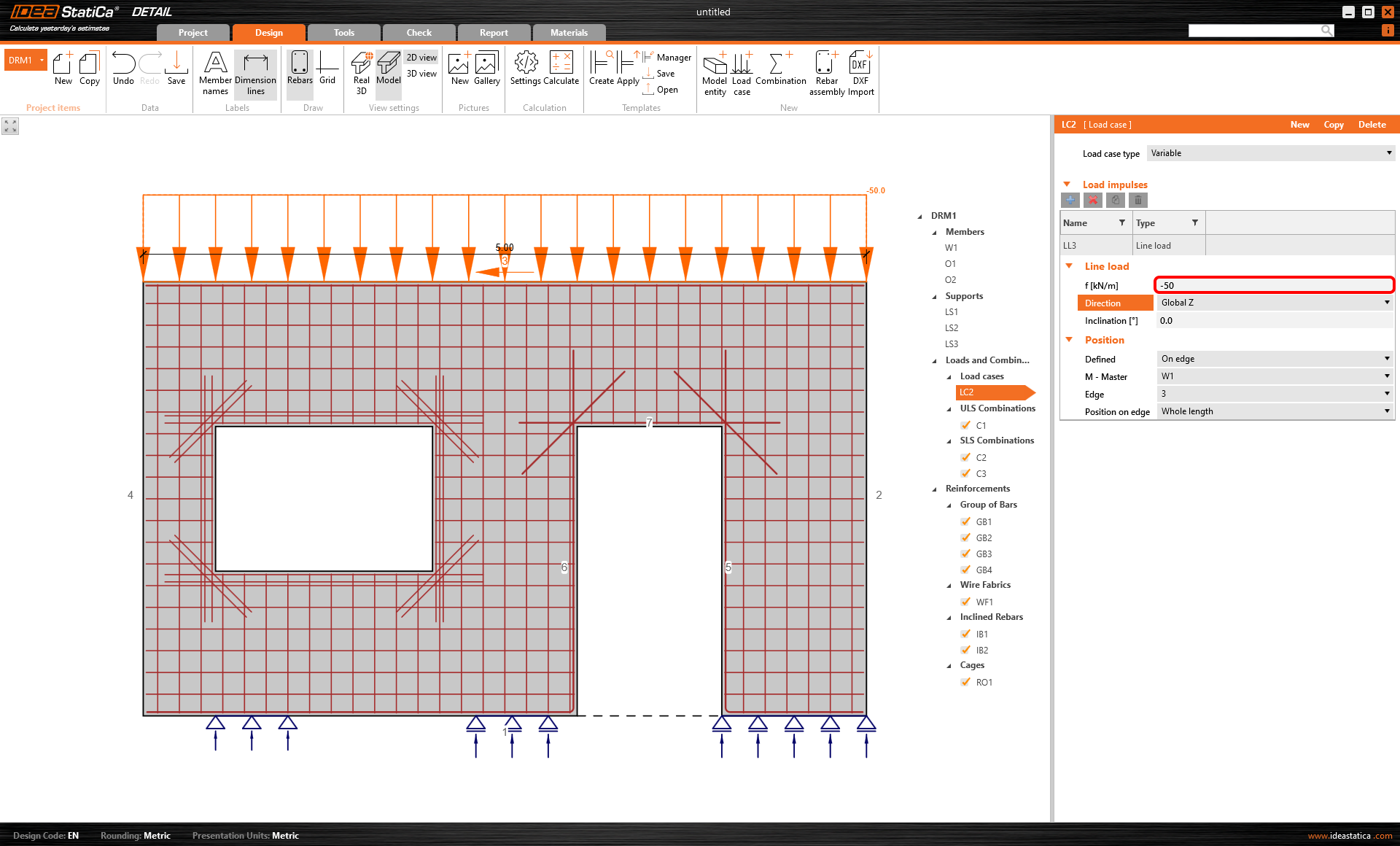

Voorbeeld van een uniforme last

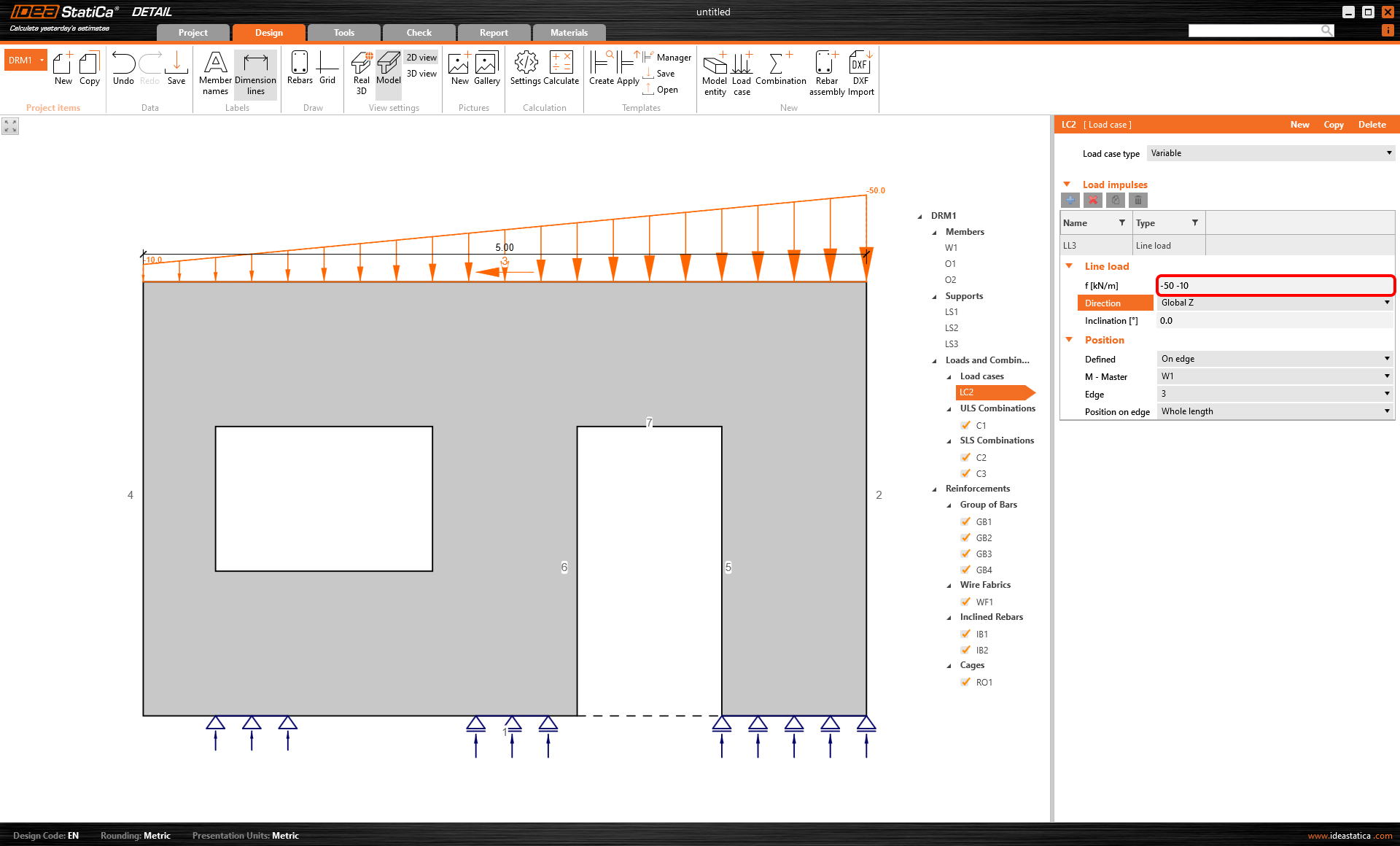

Voorbeeld van een trapeziumvormige last

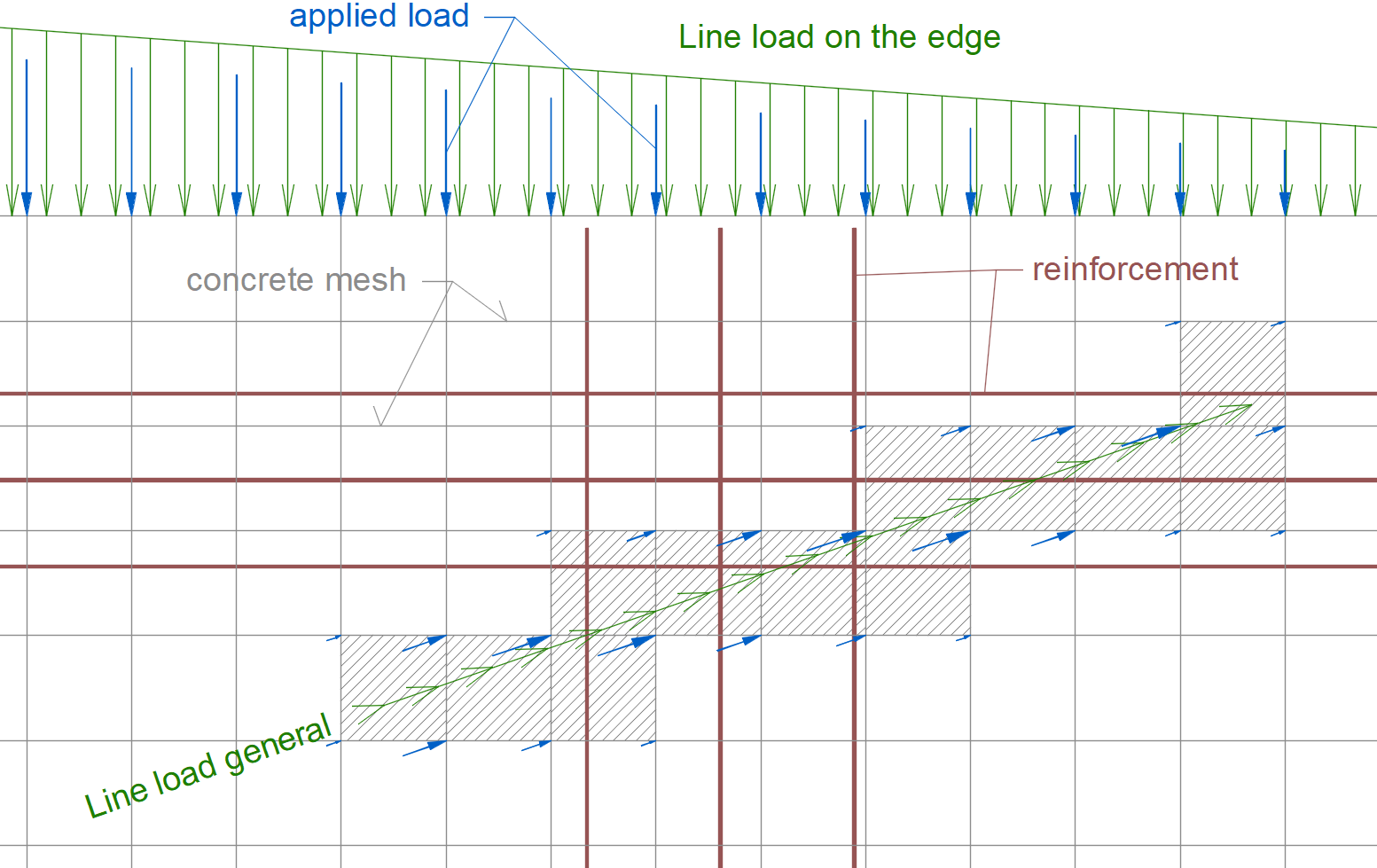

Het principe van het toepassen van de last is vrijwel identiek aan de puntlast.
Oppervlaktelast

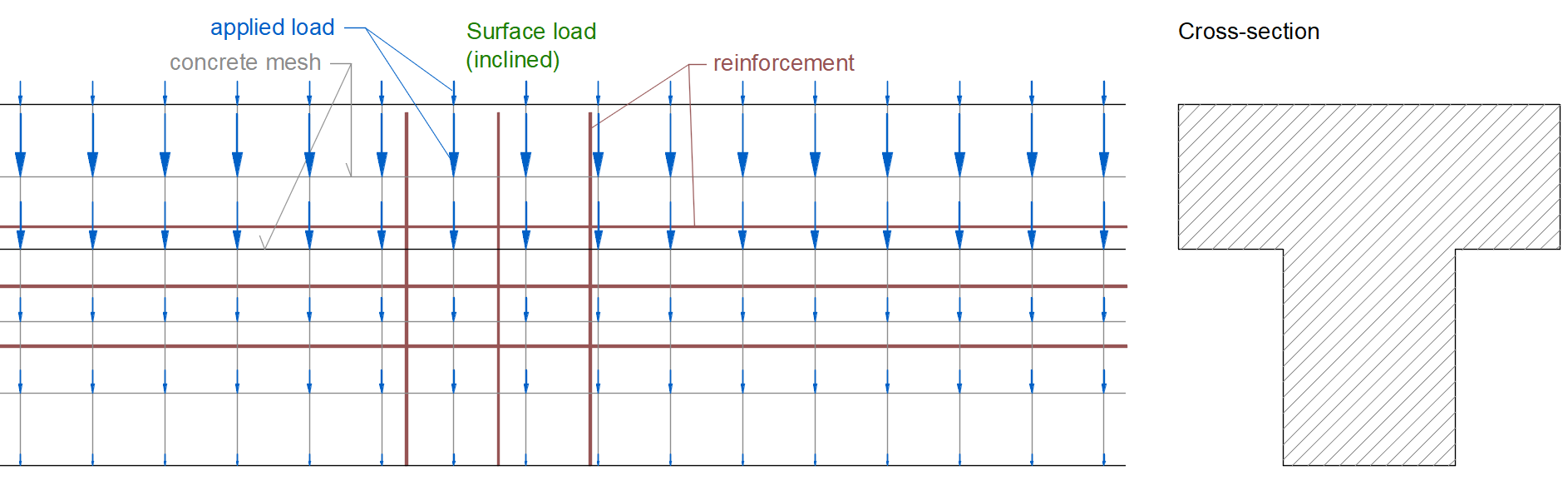

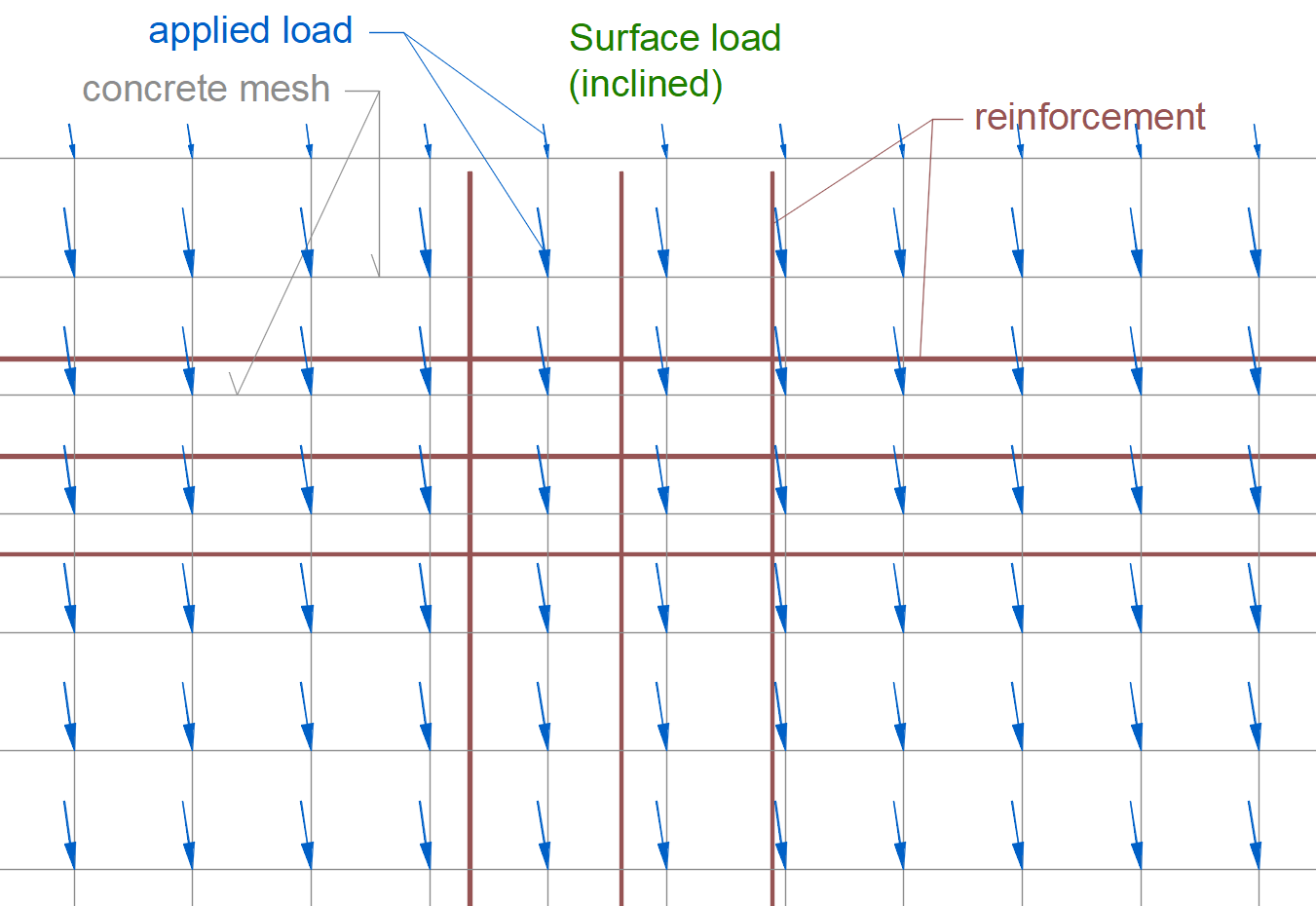

De toepassing van de oppervlaktelast werkt op dezelfde manier. Deze wordt toegepast op de knopen van de elementen van de mesh van de betonconstructie.
Eigengewicht
Het eigengewicht is een variant van de oppervlaktelast. De intensiteiten worden automatisch berekend op basis van de geselecteerde doorsnede.
